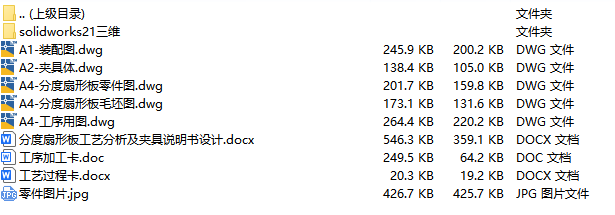

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数

分度扇形板夹具毕业设计，利用本夹具主要用来钻圆周面上3个φ8的孔，加工时要满足粗糙度要求。

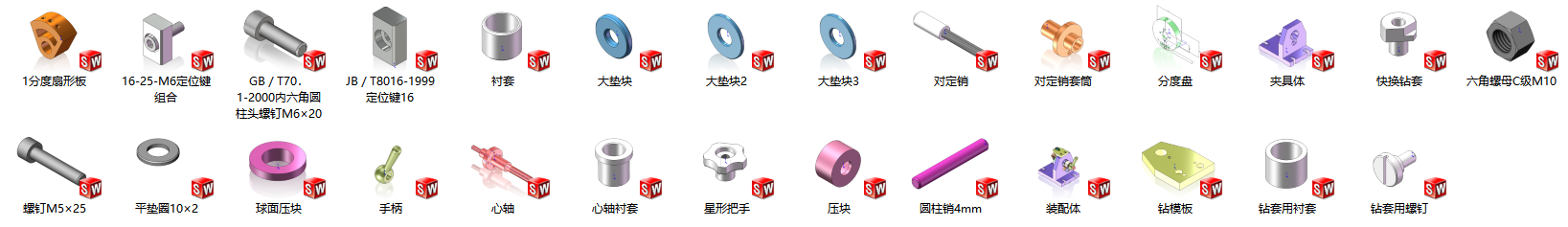

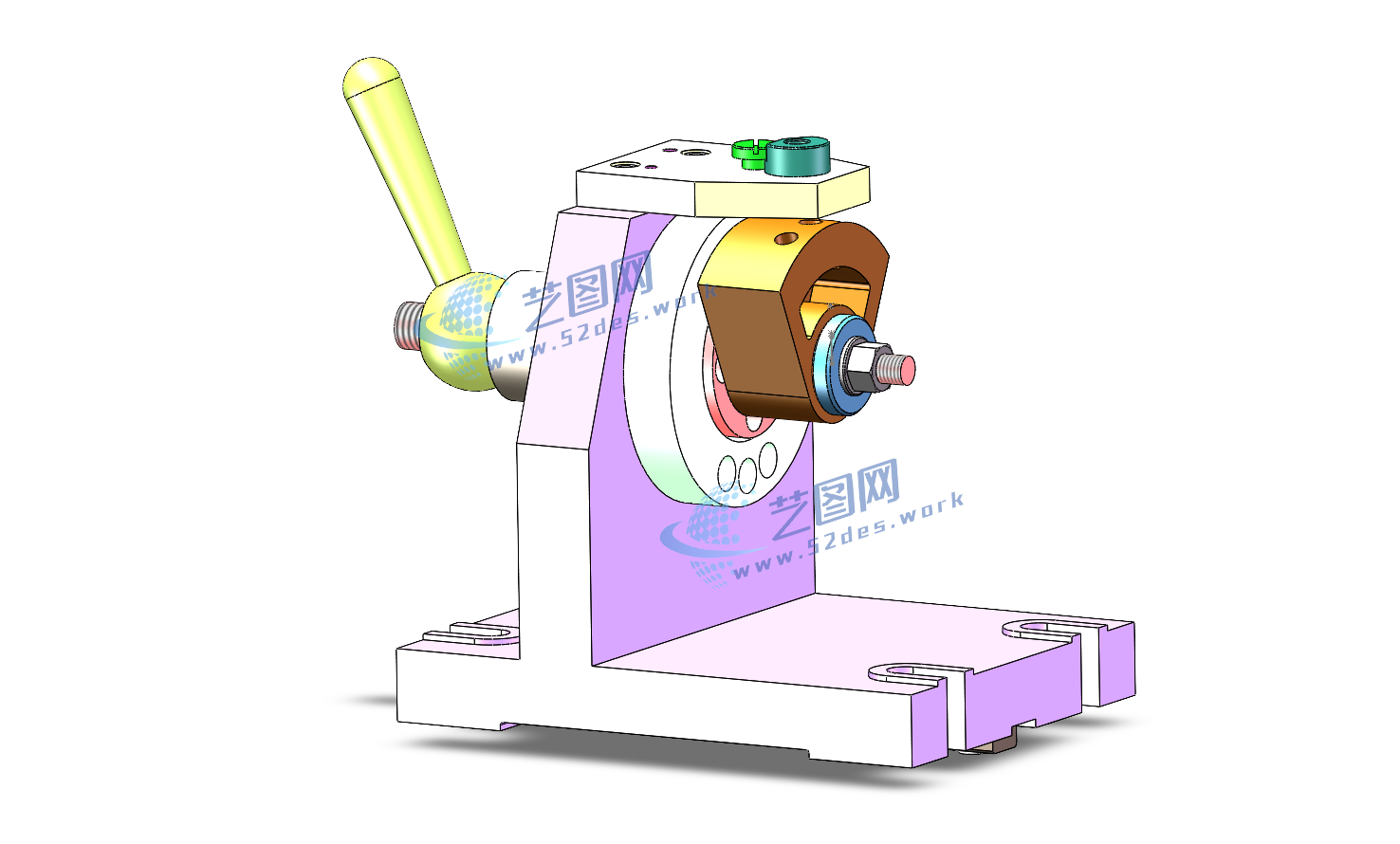

分度扇形板夹具solidworks24版三维装配模型

由零件图可知：上下端面进行了粗、精铣加工，φ22+00.021孔进行了粗、半精、精镗加工。因此，定位、夹紧方案有：方案：即一面、心轴和销定位，夹紧方式选用螺母开口垫圈在心轴上夹紧。图中对孔的的加工有位置公差要求，所以我们选择底平面、孔和销为定位基准来设计钻模模具，从而满足孔的加工要求。工件定位用底面和孔定位限制5个自由度，用削限制一个自由度，保证了6个自由度都得到限制。利用分度盘转到，可以加工出3个孔。

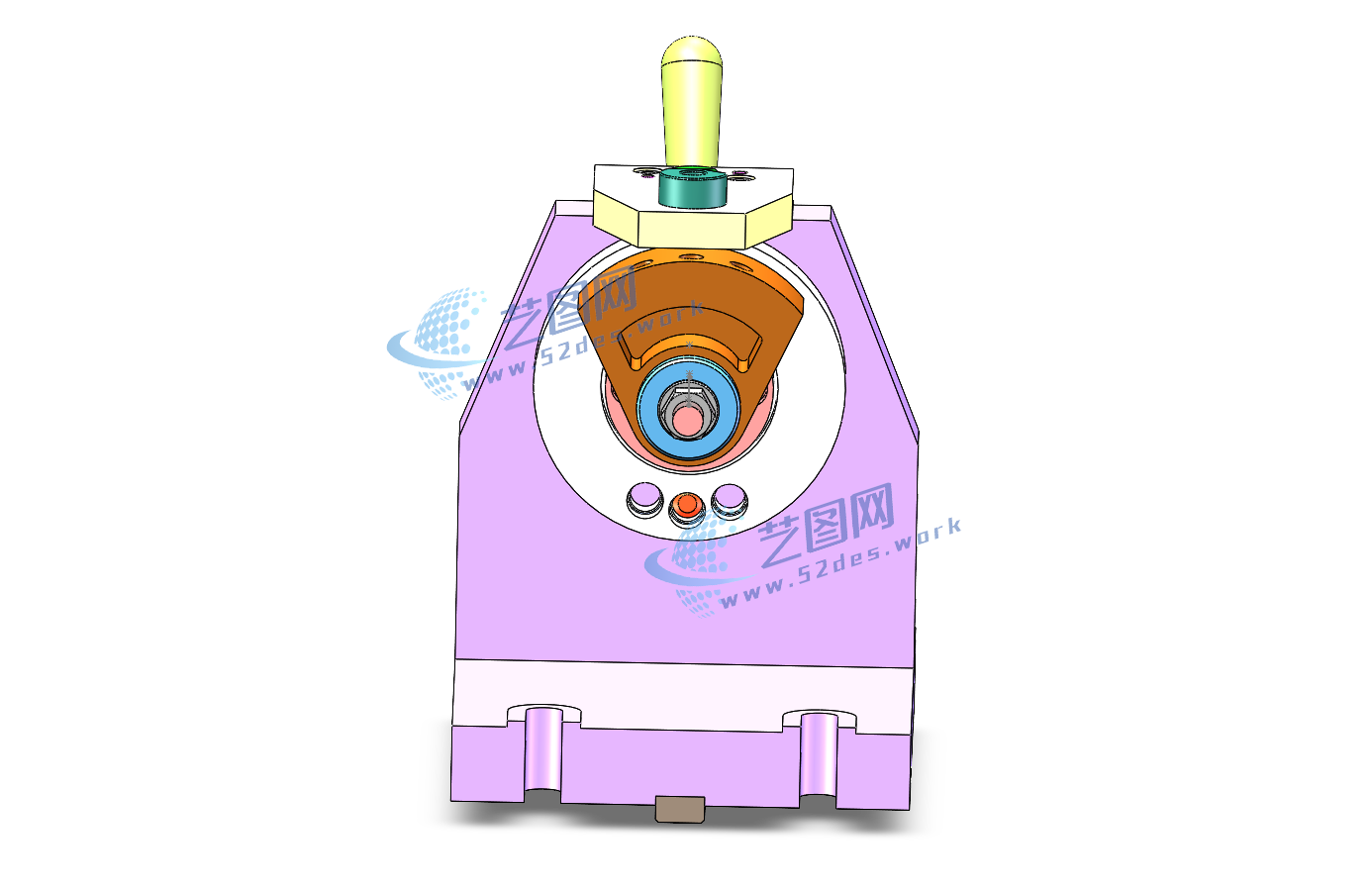

分度扇形板夹具solidworks24版三维装配模型

结构上采用插拔销实现快速定位，插拔机构内部设置有弹簧和柱塞，能够实现拉起定位机构张开的作用。然后旋转把手实现分度机构的旋转，从而实现具有一点的角度孔的定位分度。

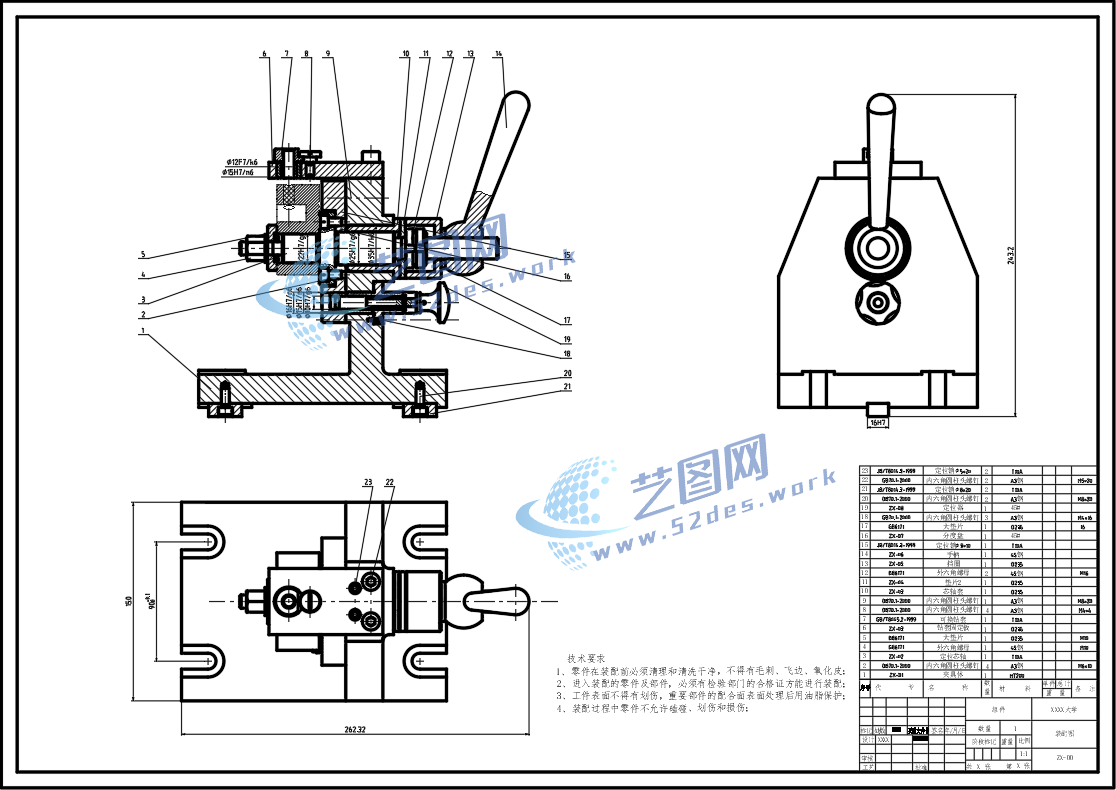

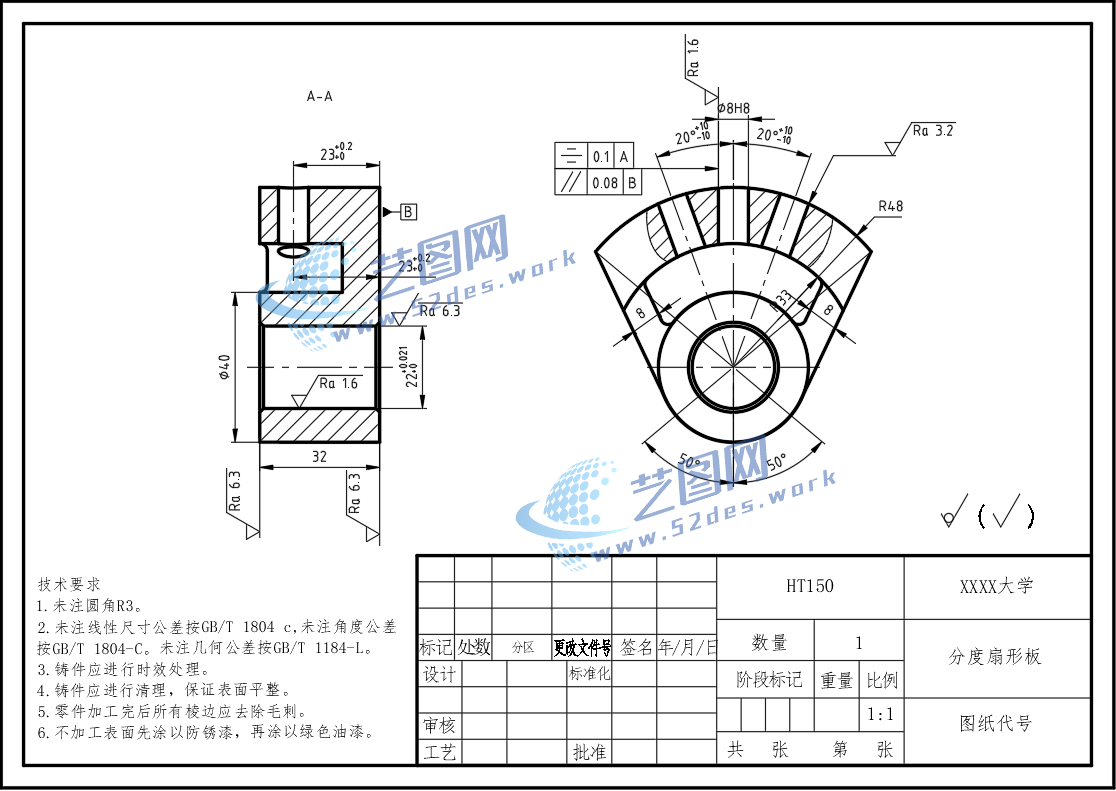

分度扇形板夹具CAD装配图 分度扇形板CAD零件图 分度扇形板CAD夹具体 分度扇形板CAD毛坯图 机械加工工艺卡

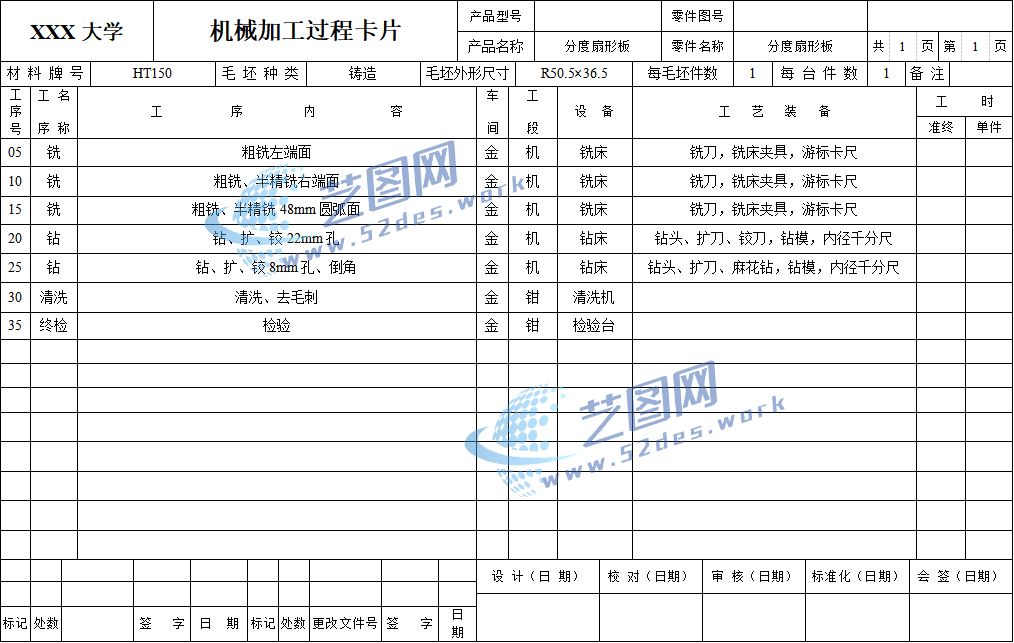

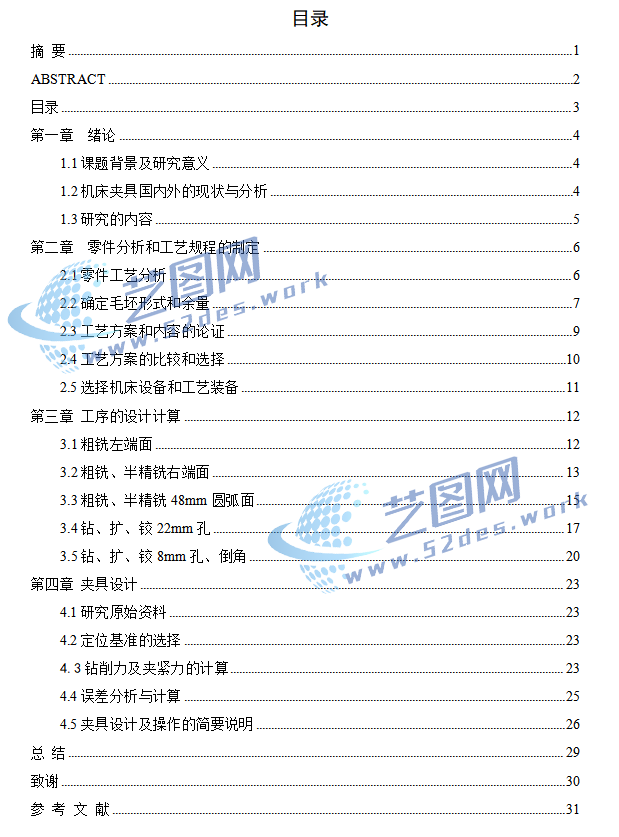

工艺主要加工主要的面，然后钻、扩、铰加工重要的孔，根据加工后的面和孔然后定位完成8mm孔的加工。机械加工工序卡 分度扇形板设计说明书目录 分度扇形板设计说明书内容

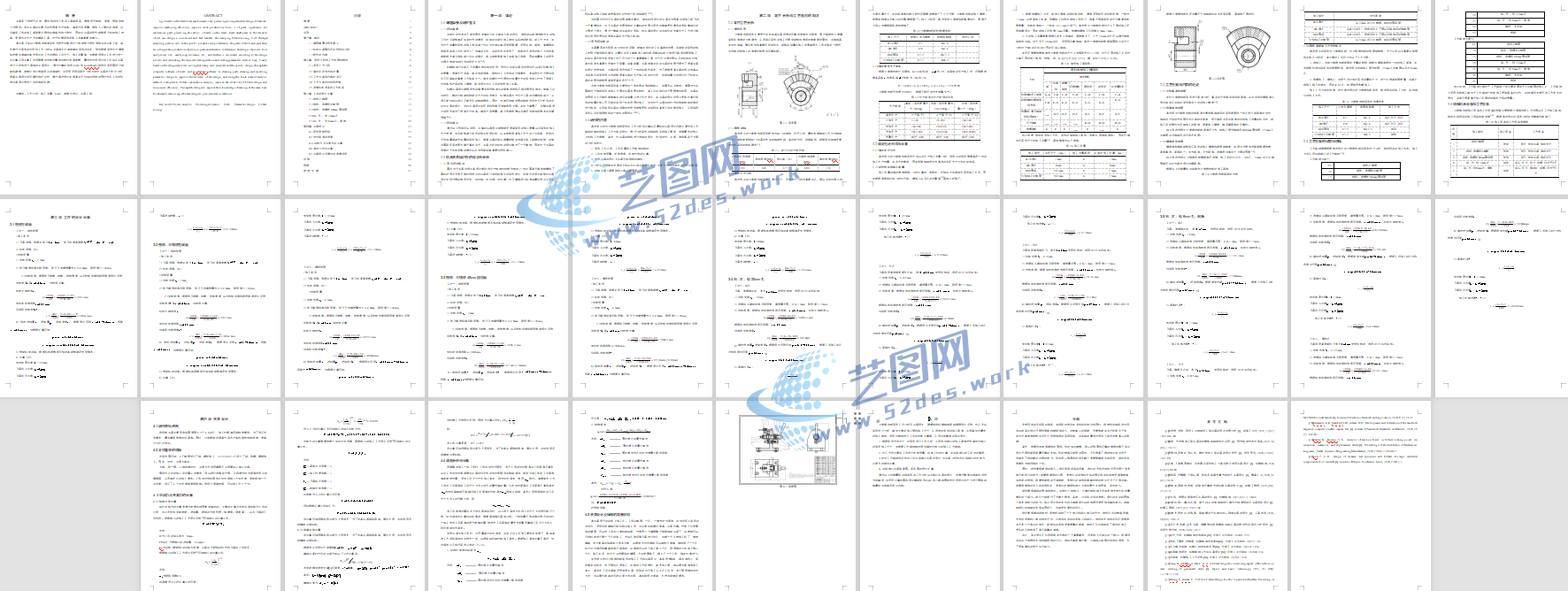

说明书内容可作为毕业设计参考，其计算包括相应的零件分析、工艺分析以及主要工序的计算等
