后钢板弹簧吊耳铣叉脚内侧面夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25744

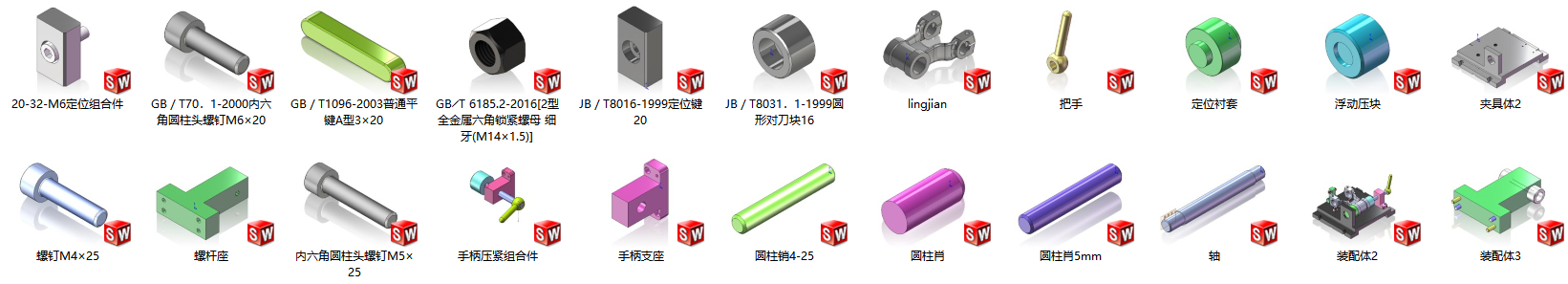

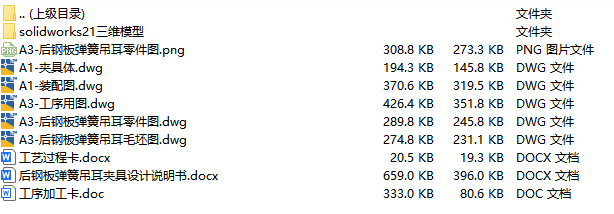

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 后钢板弹簧吊耳夹具solidworks24版三维装配模型

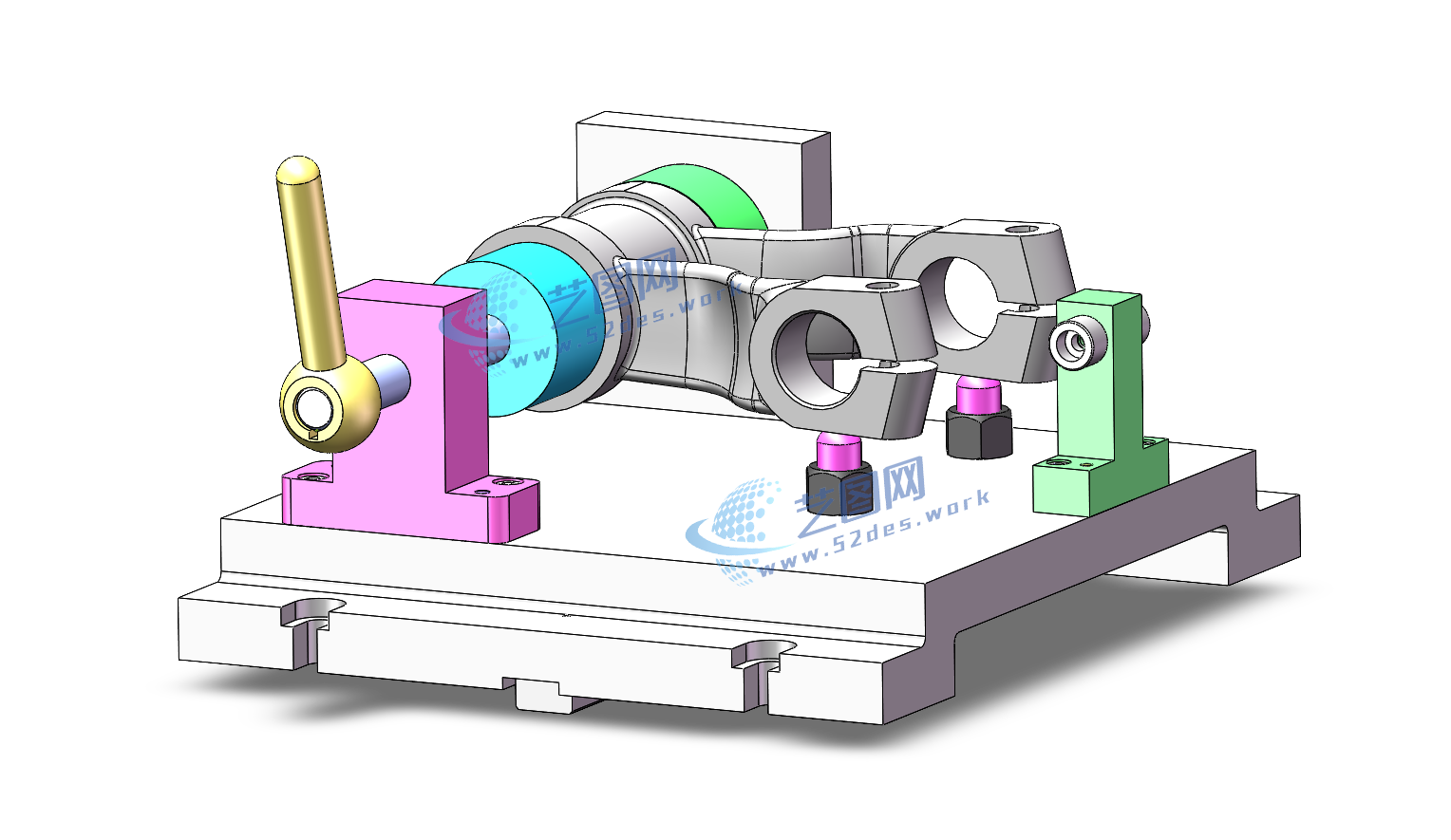

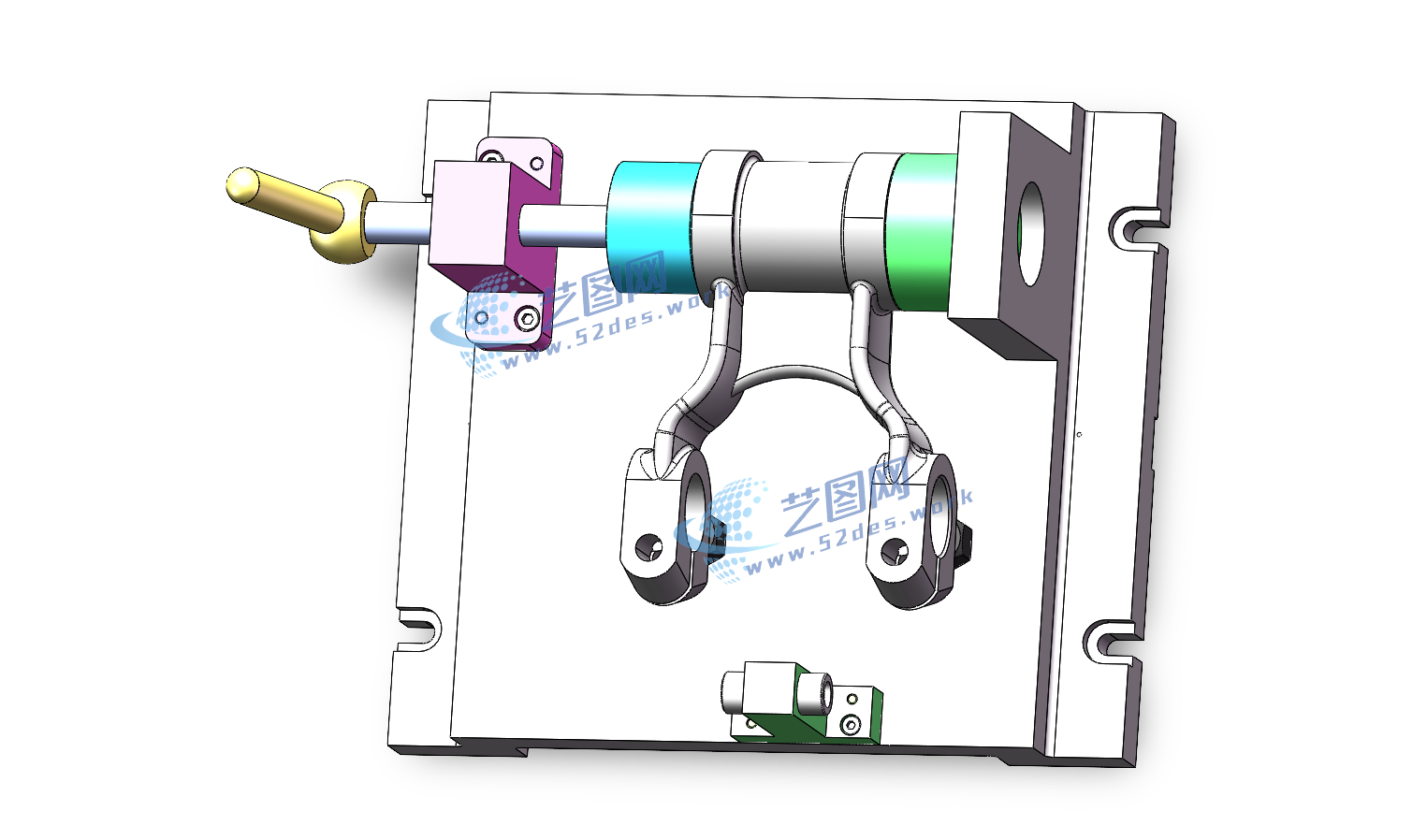

后钢板弹簧吊耳铣叉脚内侧面夹具主要用于汽车底盘钢板弹簧吊耳类零件叉脚内侧面的精加工，夹具采用定位销、压块及侧边球头支撑组合定位夹紧结构。工件装夹时，以吊耳孔作为主要定位基准，通过定位销与孔配合实现轴向及径向定位，保证叉脚加工位置的准确性；同时利用侧边球头支撑对工件侧面进行辅助支承，球头结构能够自动适应工件表面，提高接触稳定性，减少加工过程中因受力不均产生的变形。

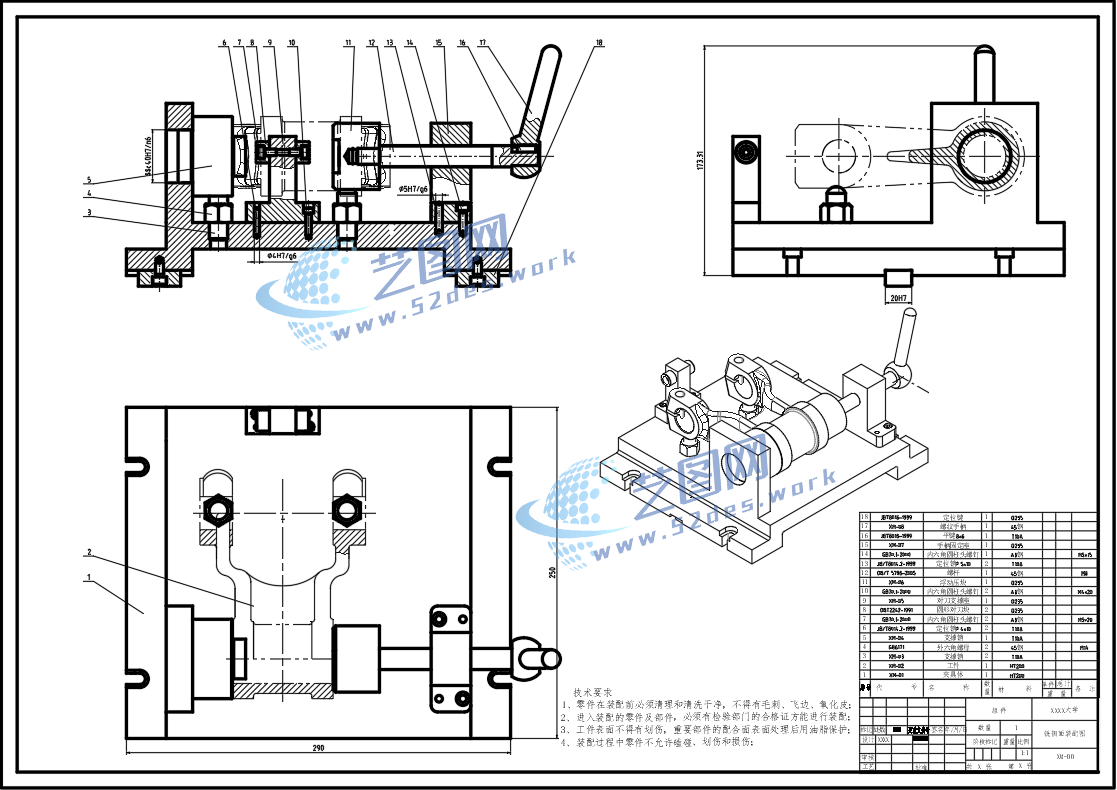

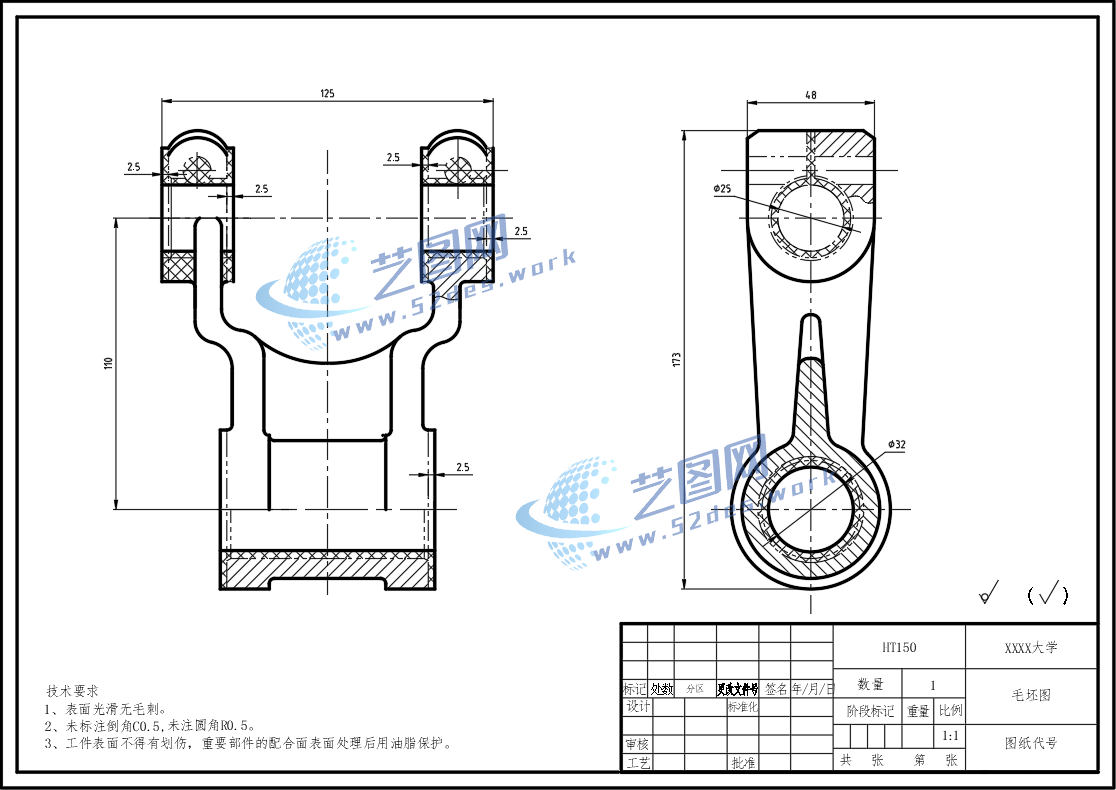

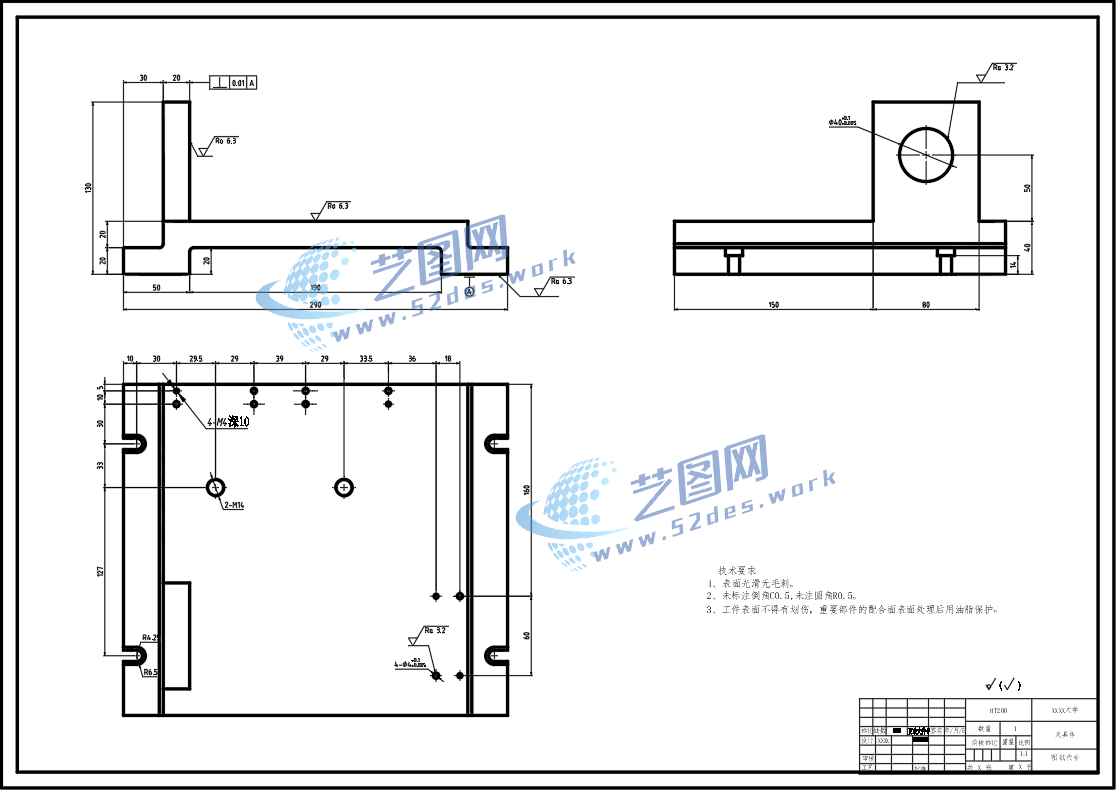

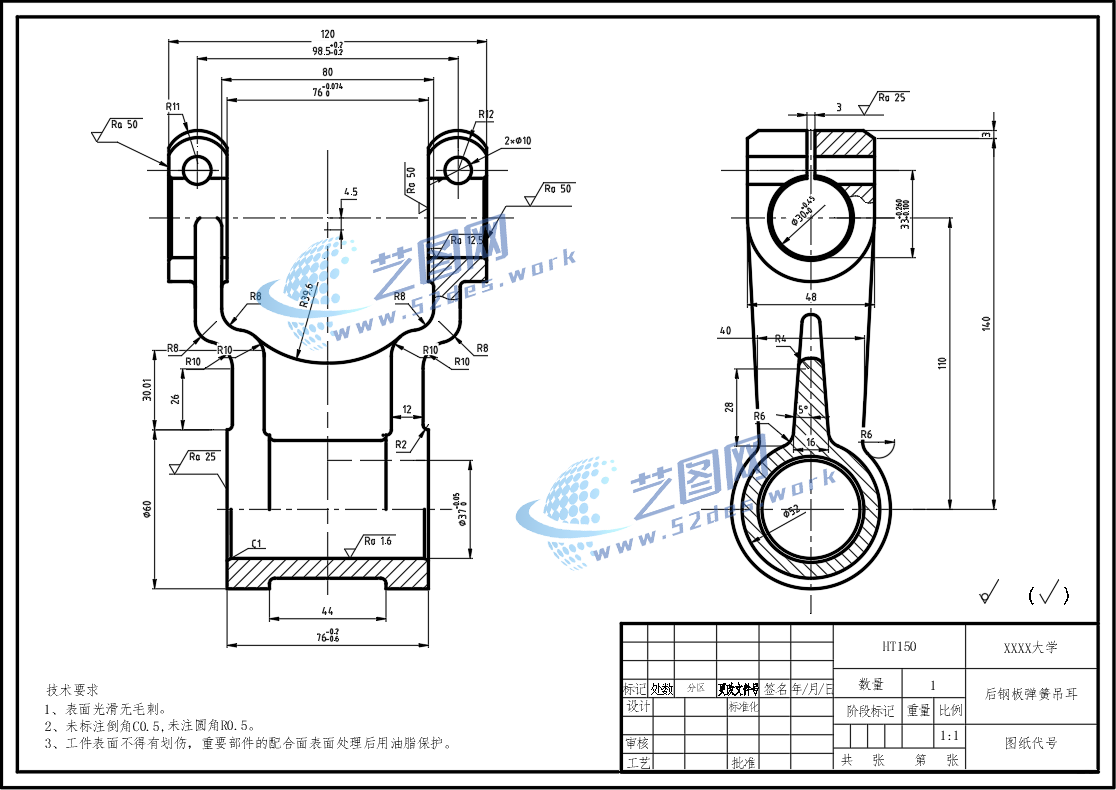

后钢板弹簧吊耳夹具CAD装配图 后钢板弹簧吊耳CAD零件图 后钢板弹簧吊耳CAD夹具体 后钢板弹簧吊耳CAD毛坯图

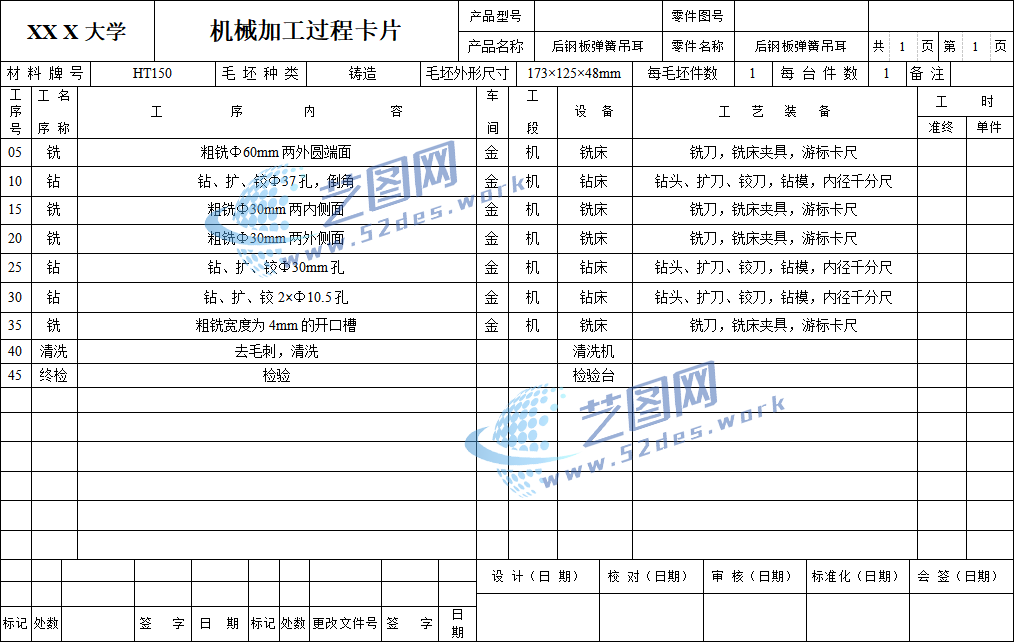

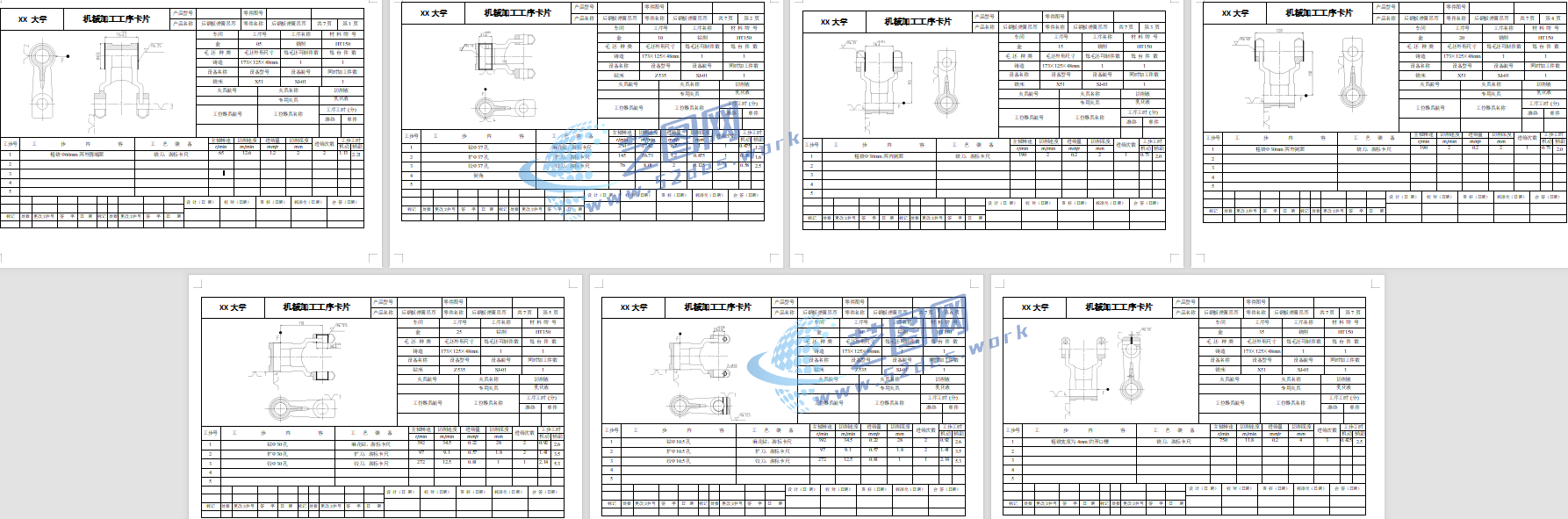

机械加工工序卡

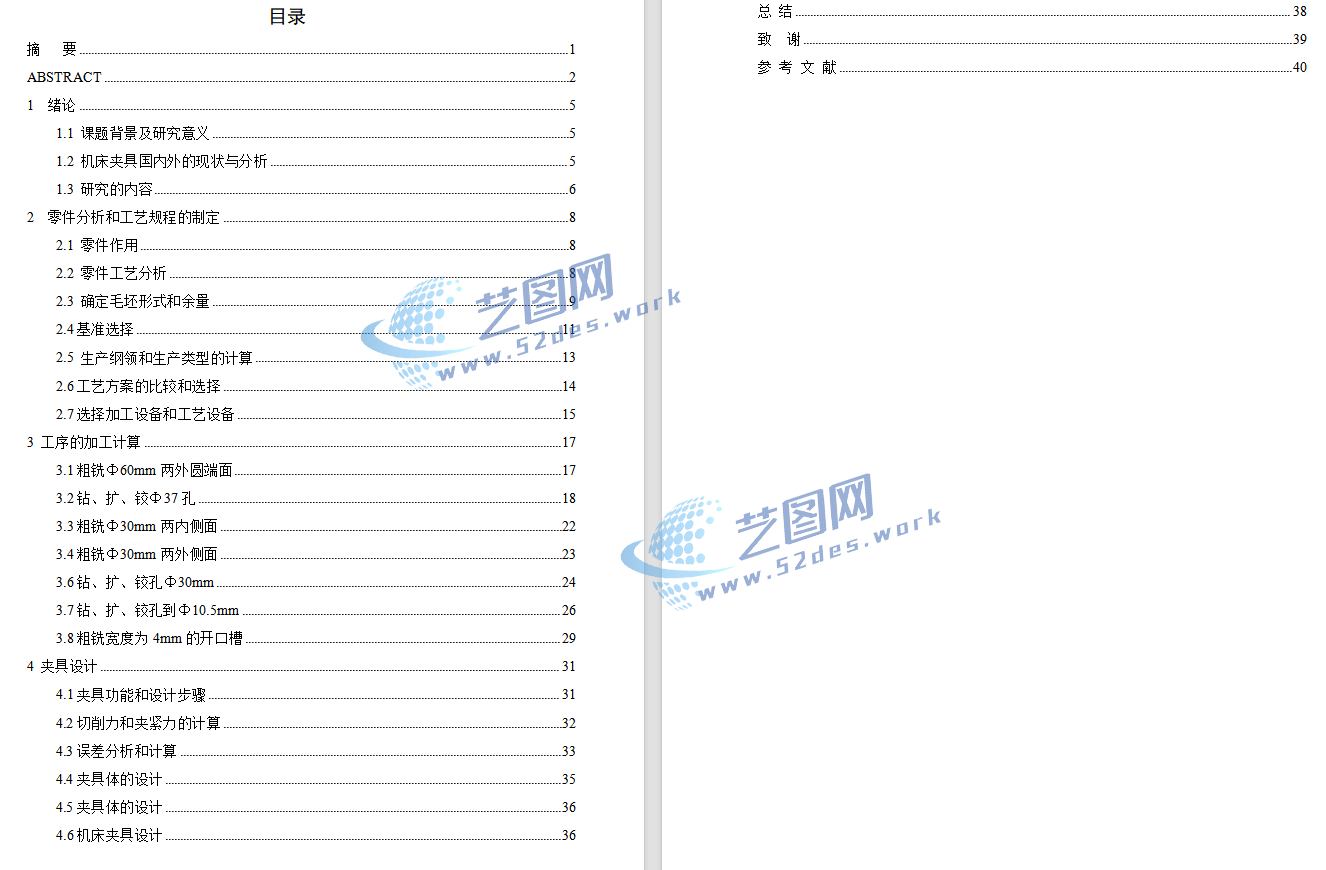

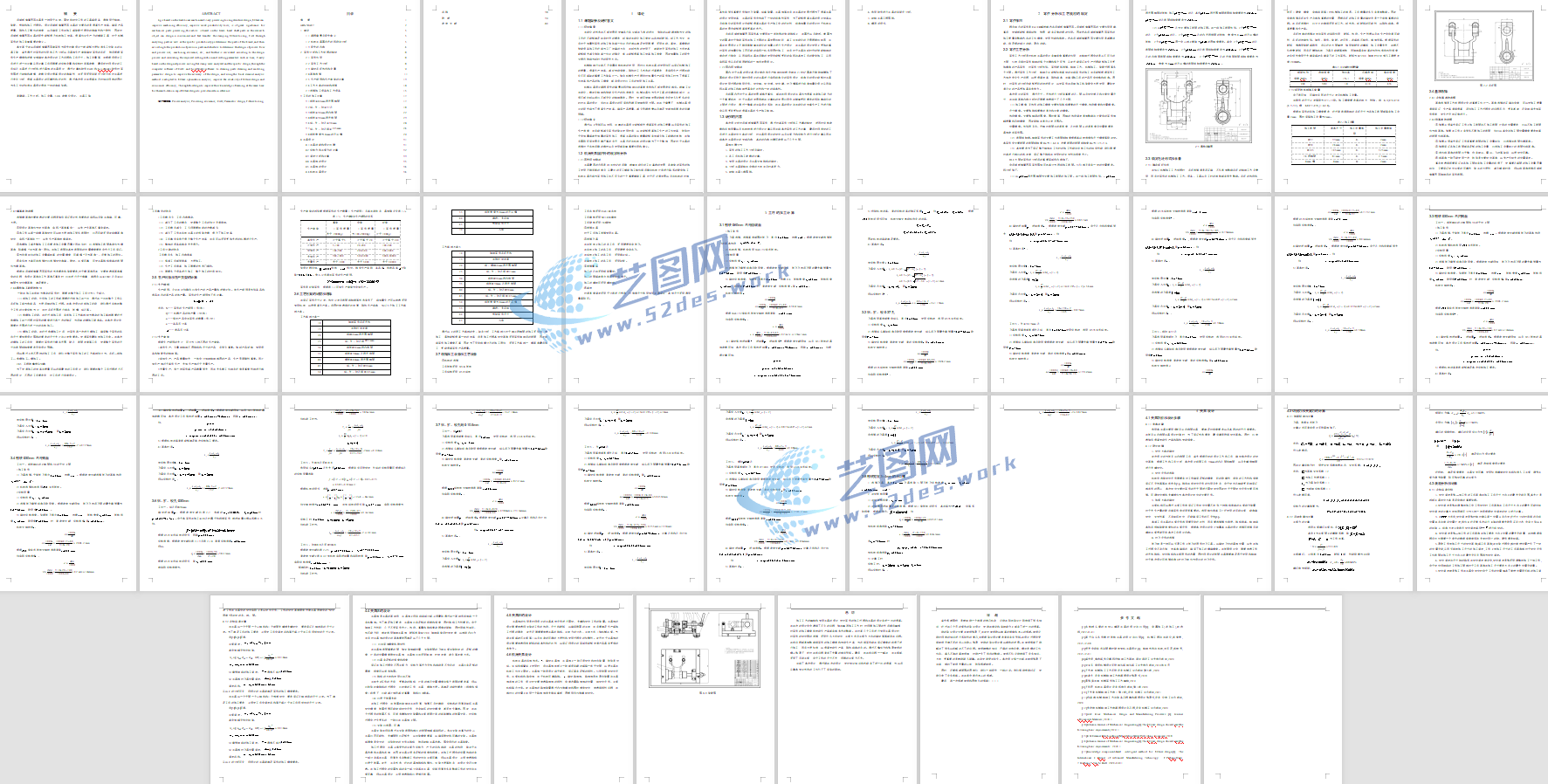

后钢板弹簧吊耳设计说明书内容

夹具采用压块夹紧机构对工件进行固定，通过压紧力使零件紧贴定位元件和支撑面，增强铣削过程中的整体刚度。夹具整体由夹具体、定位销、压块、侧边球头支撑及辅助支撑元件组成，结构紧凑，定位可靠，装夹方便。该夹具能够有效控制叉脚内侧面的加工尺寸和平行度，提高铣削加工精度，适用于汽车零部件生产中的钢板弹簧吊耳批量加工。
