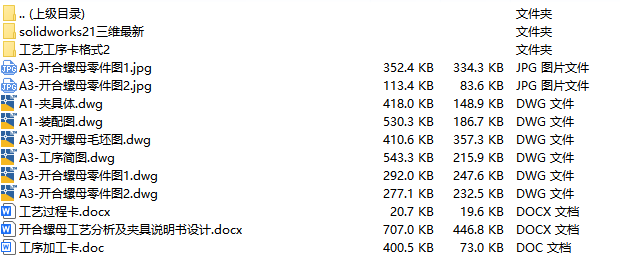

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 开合螺母夹具solidworks24版三维装配模型

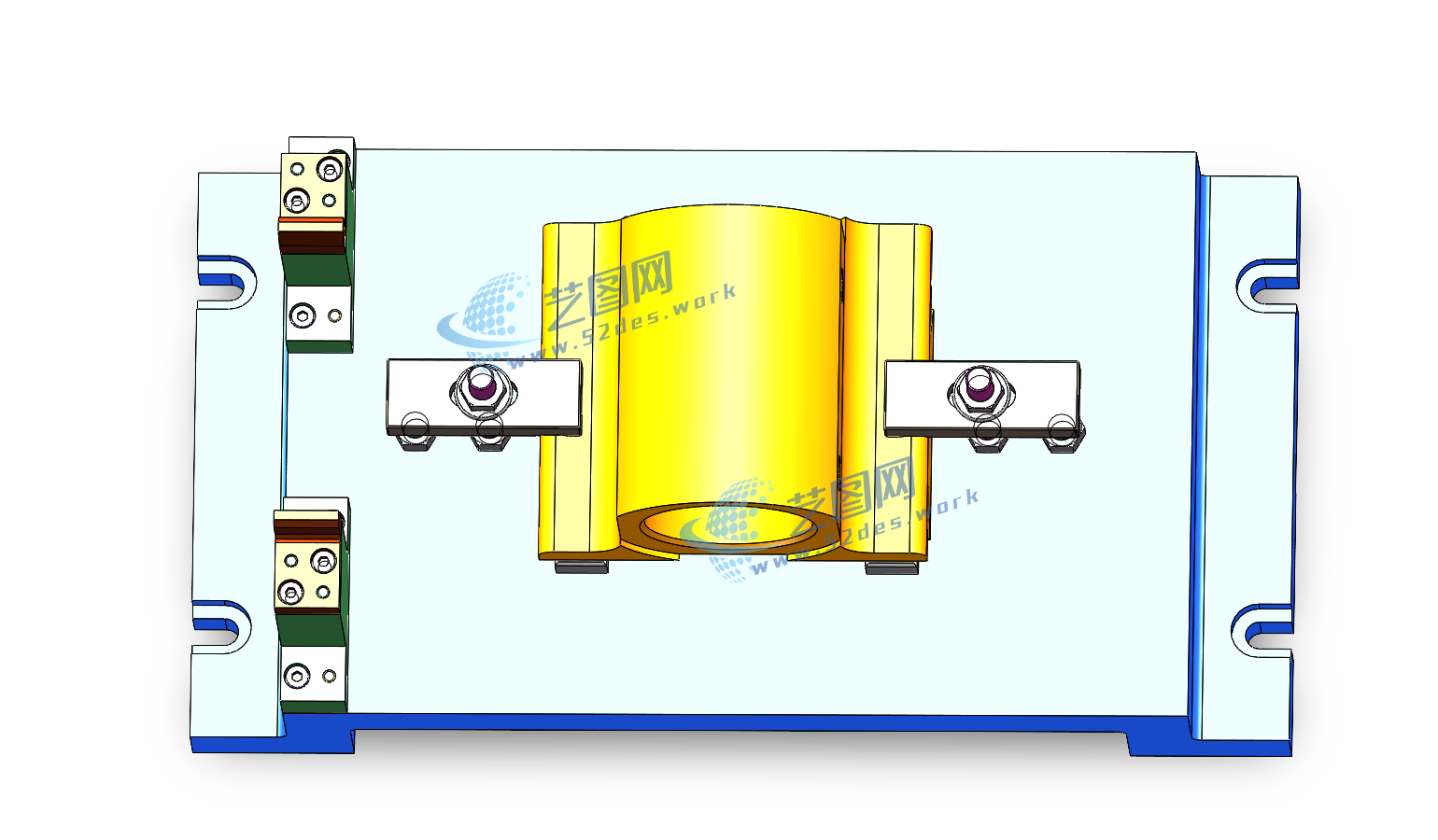

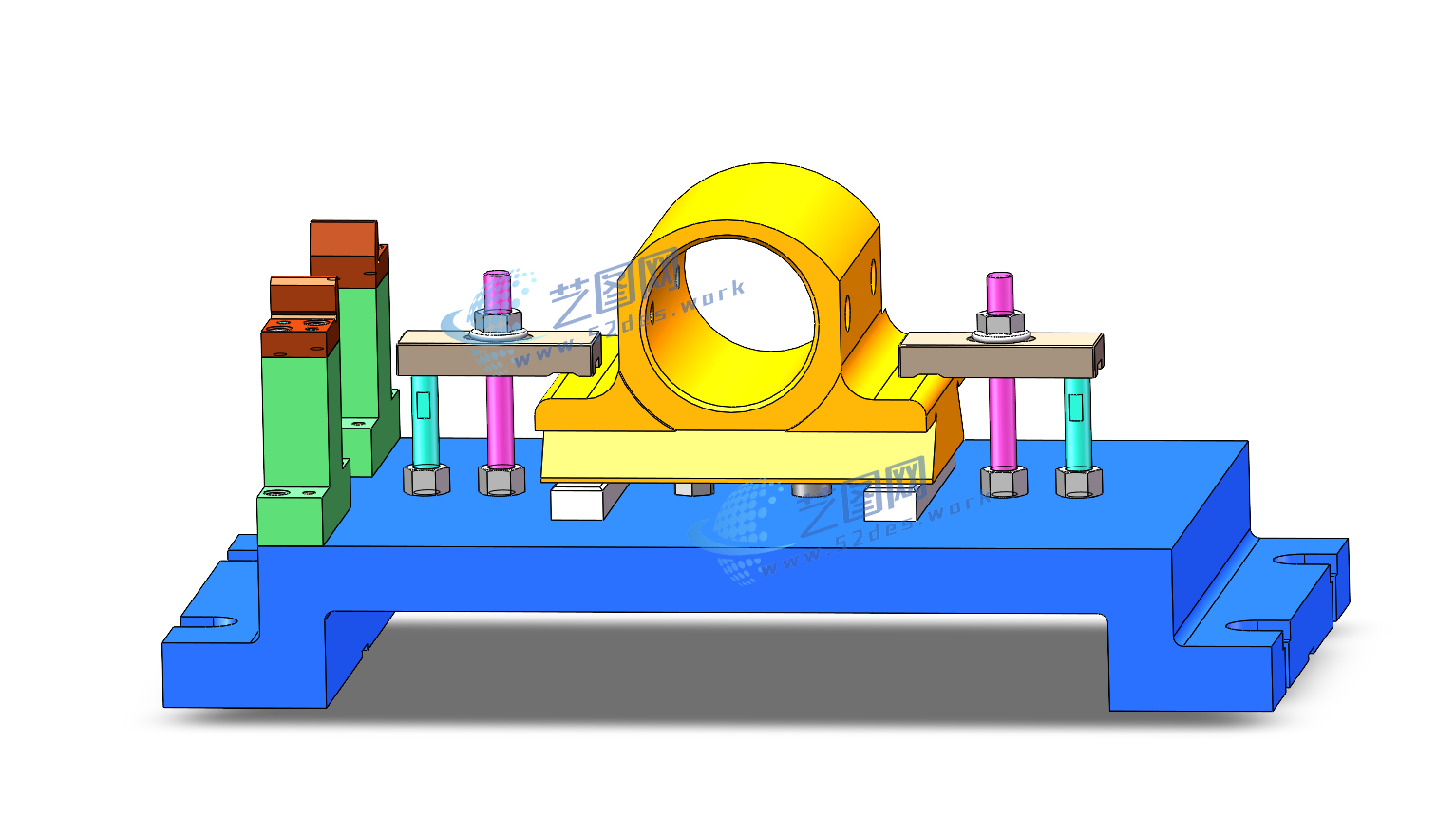

开合螺母铣95°左右面夹具主要用于开合螺母类零件侧面斜面加工，通过A型支撑板、一面两销定位及移动压板组合结构实现工件的准确定位与稳定夹紧。夹具采用一面两销定位原则，以工件底面作为主要定位基准，通过两个定位销限制工件在水平面内的移动和转动自由度，保证开合螺母安装位置准确；A型支撑板对工件底部进行辅助支撑，提高加工过程中的承载刚度，防止铣削力作用下产生变形。

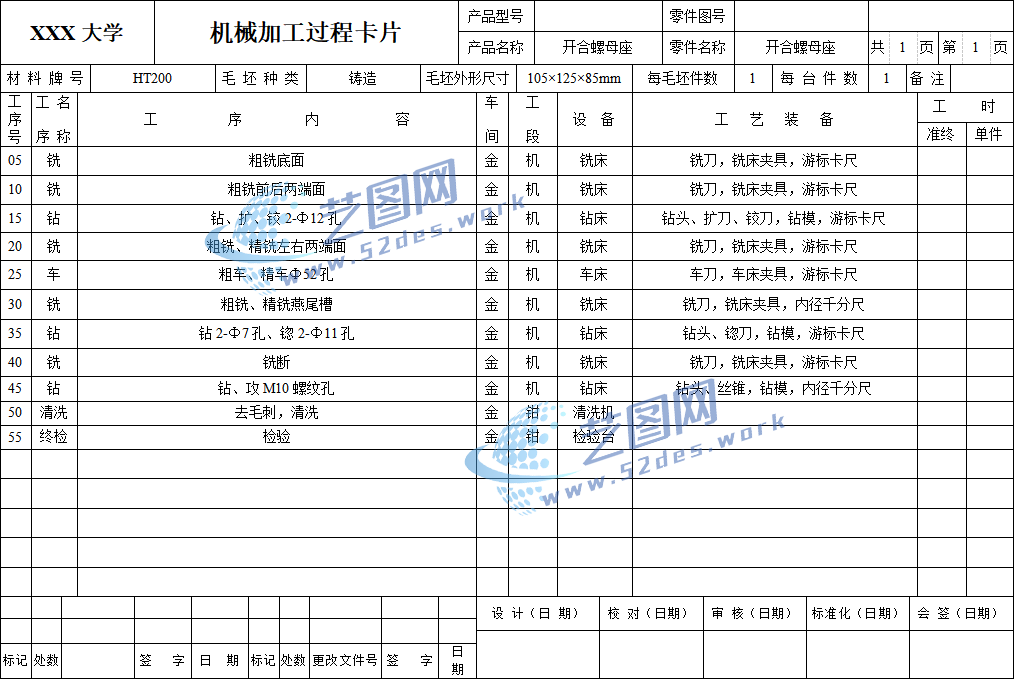

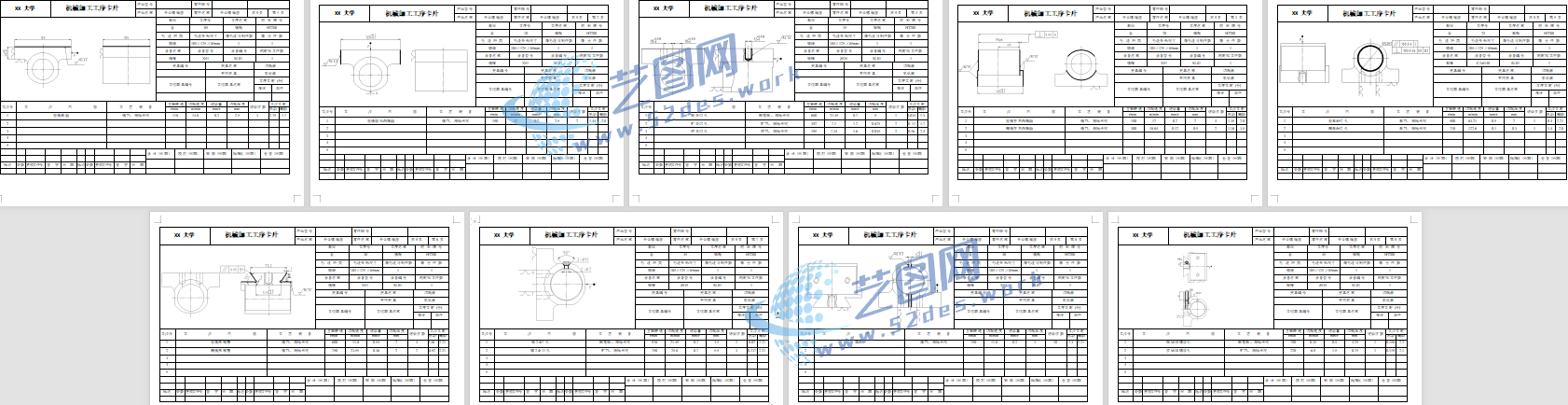

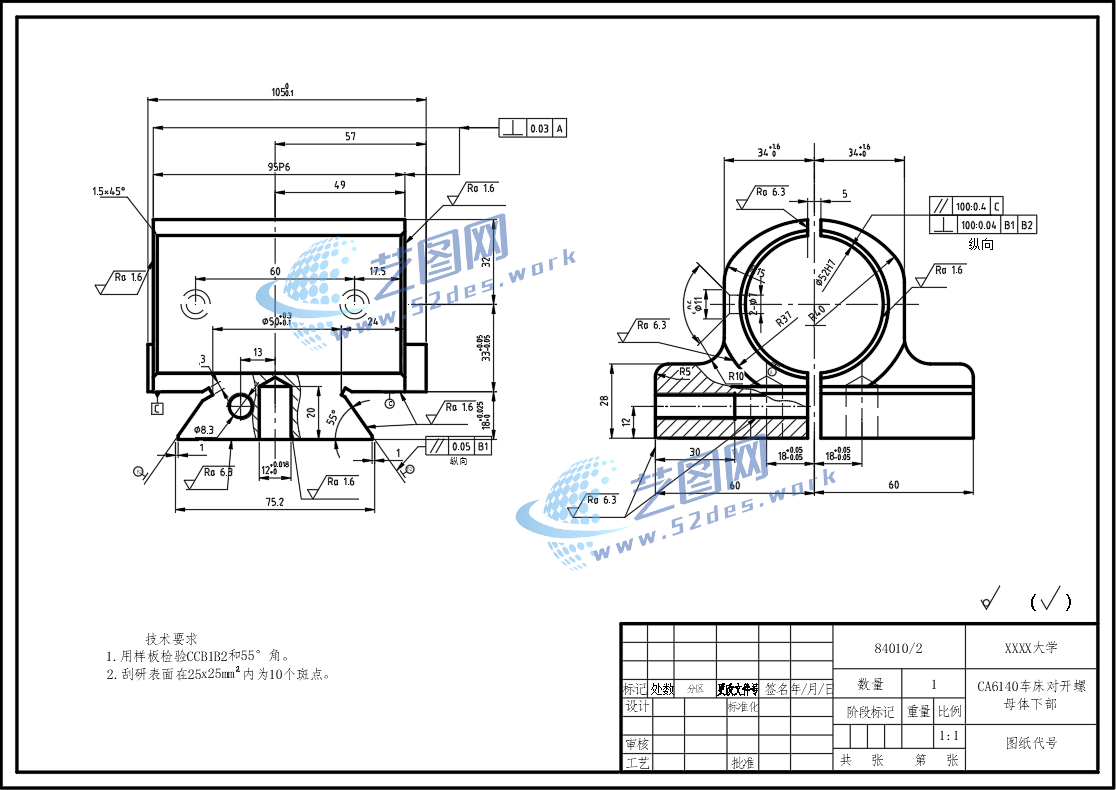

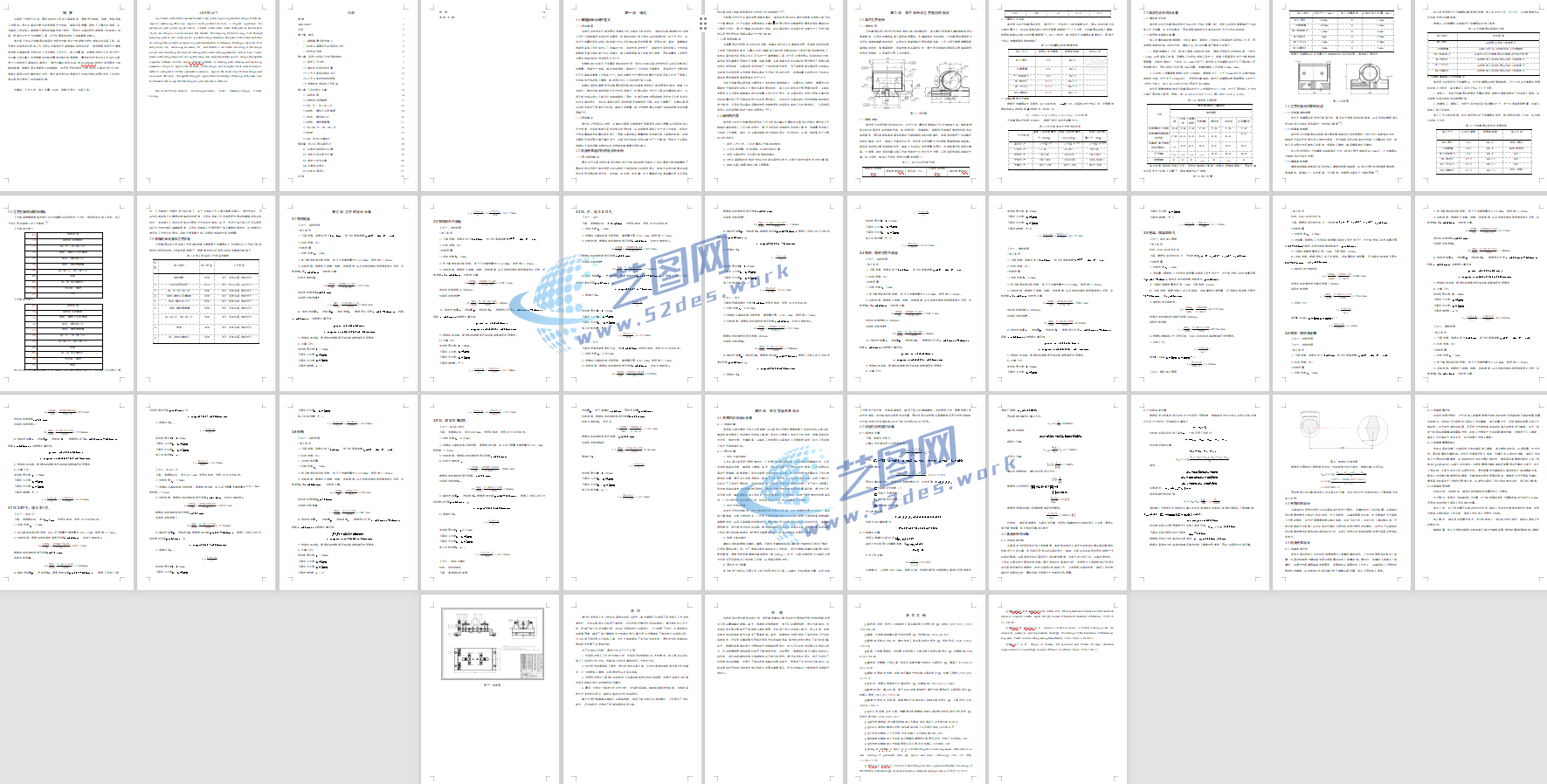

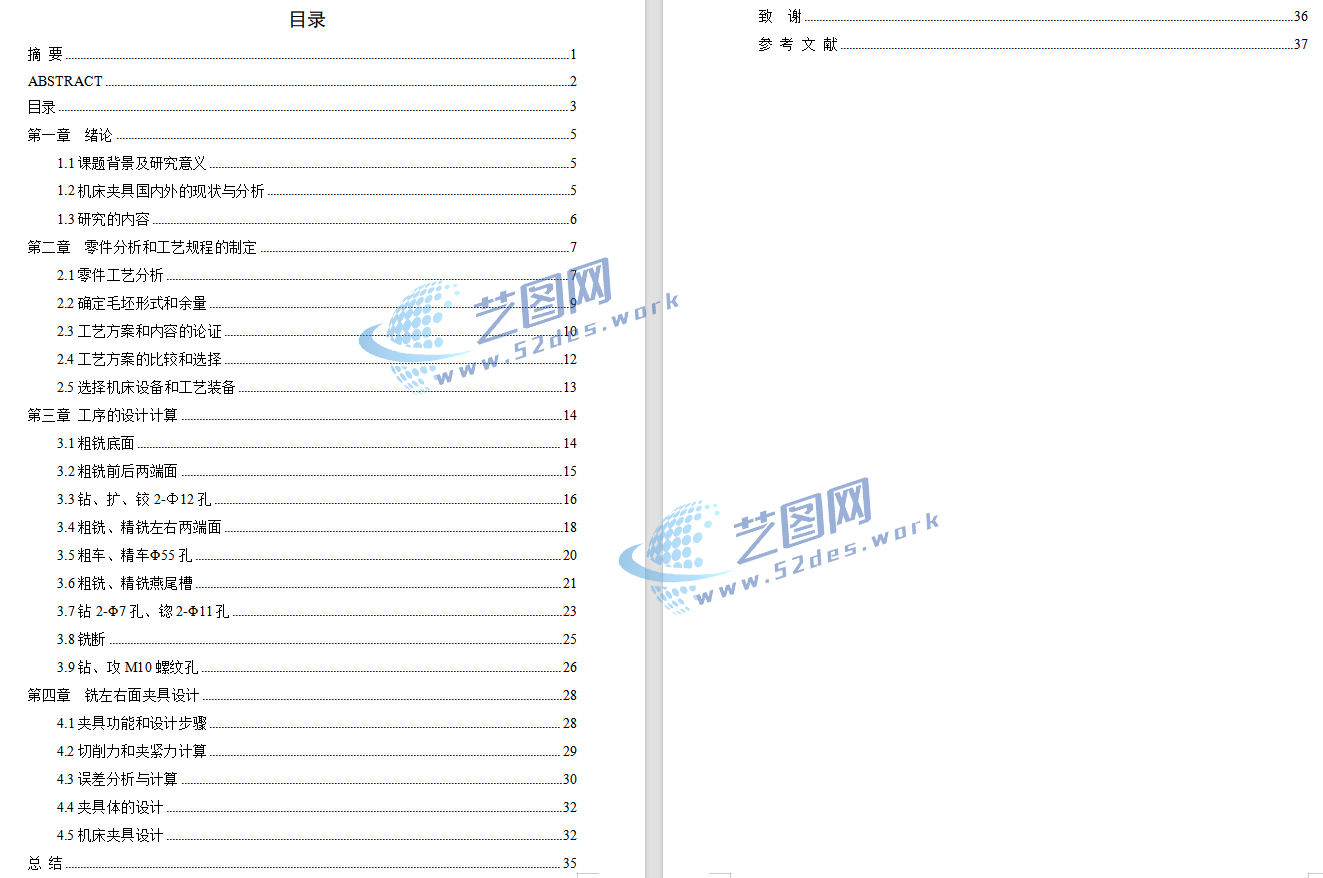

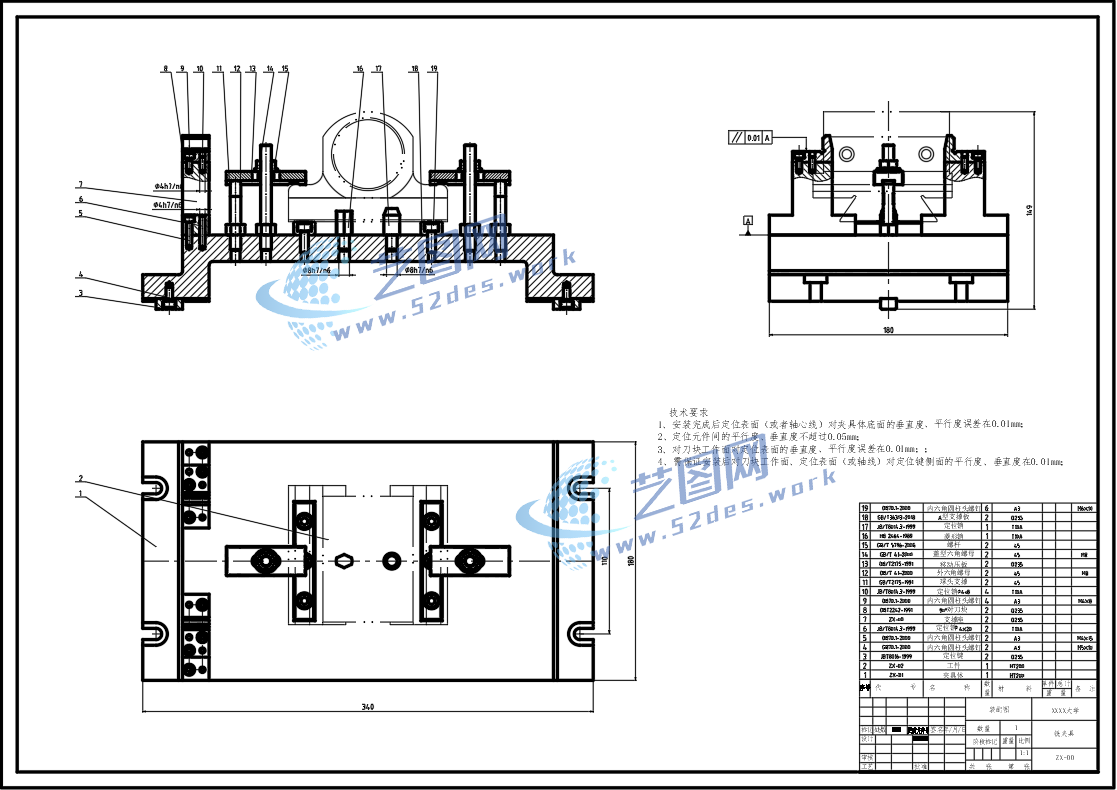

开合螺母夹具CAD装配图 开合螺母CAD零件图 开合螺母CAD夹具体 开合螺母CAD毛坯图 机械加工工艺卡 机械加工工序卡 开合螺母设计说明书目录 开合螺母设计说明书内容

夹具设置移动压板夹紧机构，通过螺纹传动实现压板快速移动，使工件可靠贴合定位元件，方便装卸操作，适用于批量加工生产。加工时利用90°对刀块进行刀具定位调整，保证铣削95°左右面的加工尺寸和角度精度。该夹具结构合理，定位精度高，夹紧稳定，能够有效降低加工误差，提高开合螺母斜面铣削加工效率。
