端盖钻侧边螺纹孔夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25806

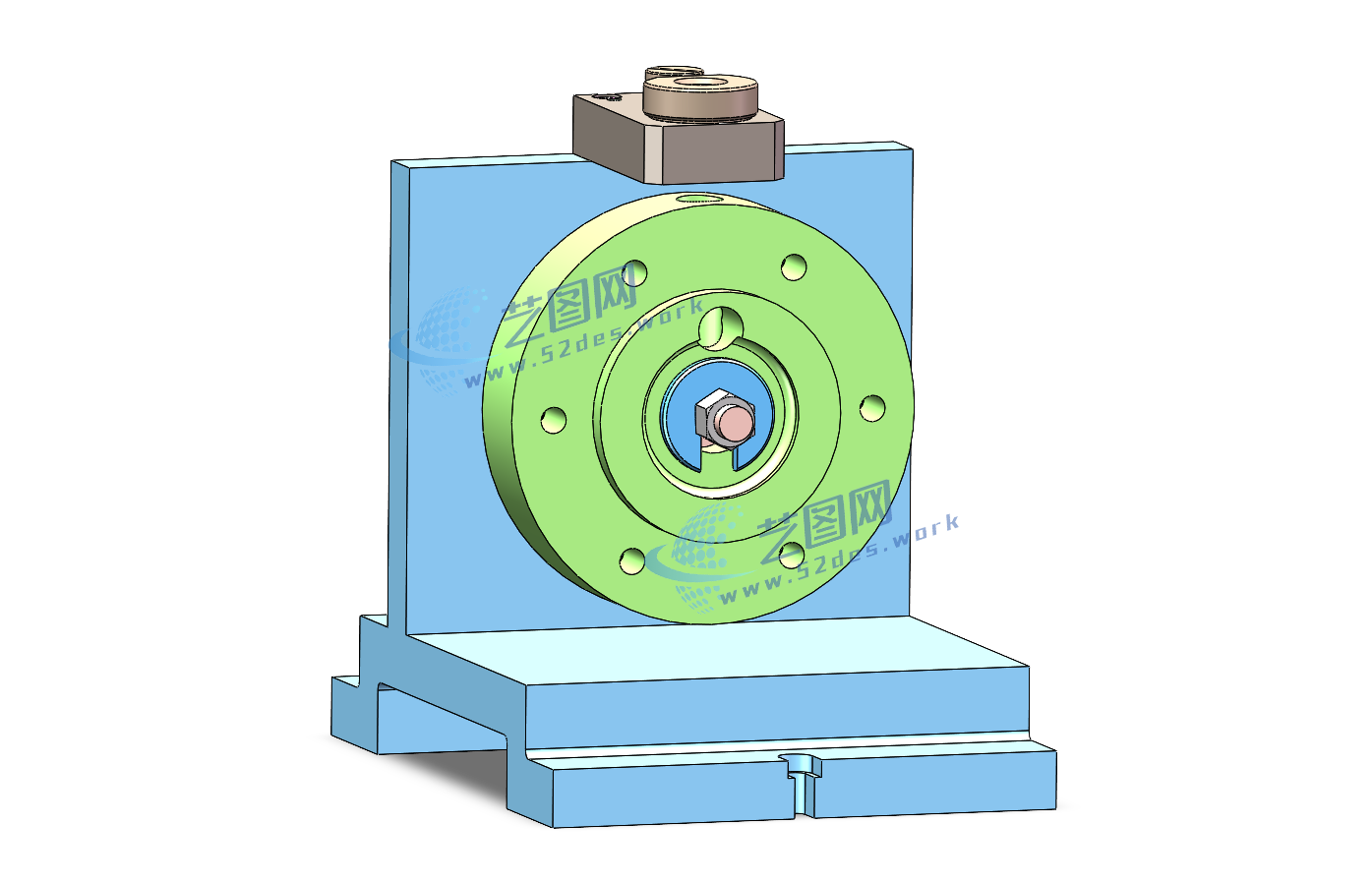

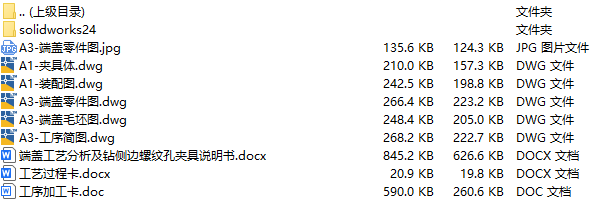

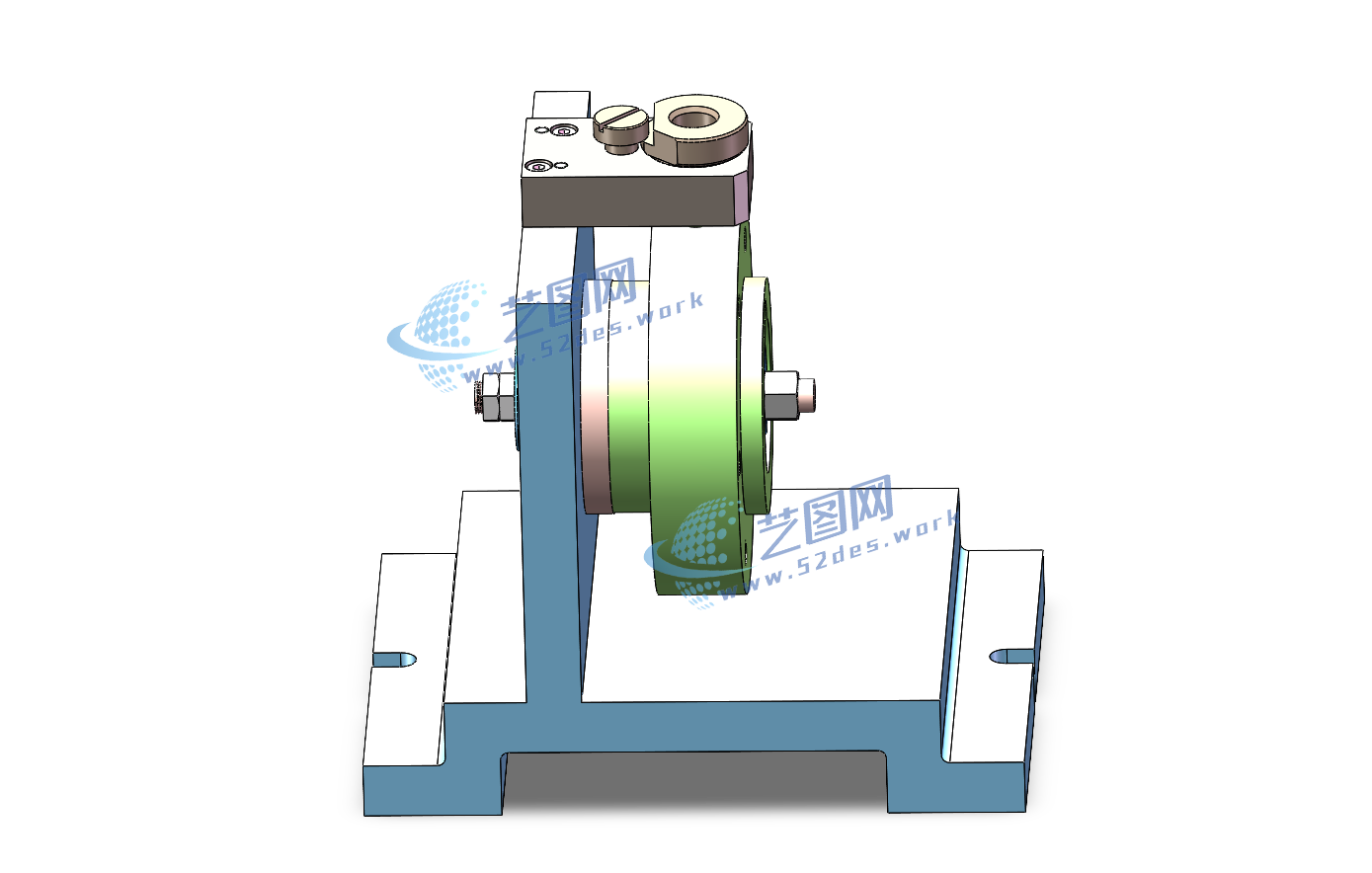

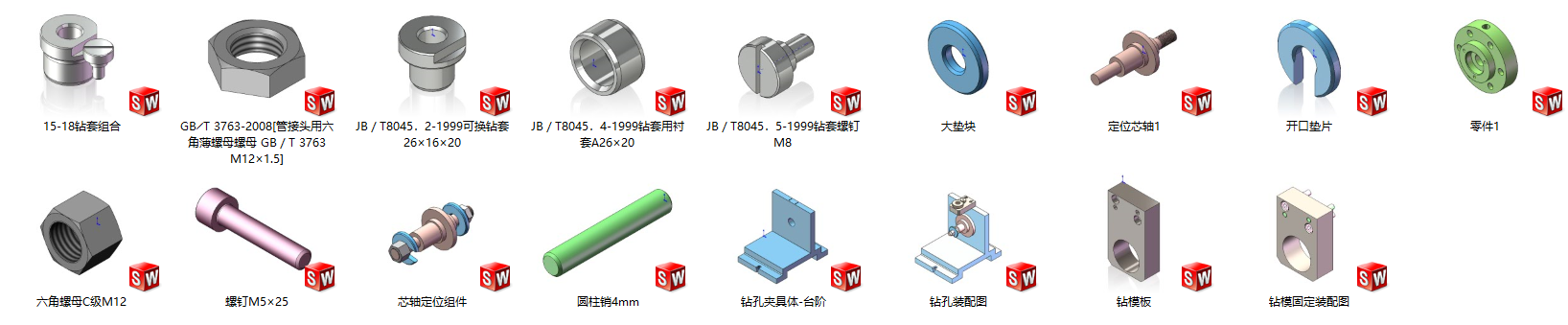

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 端盖夹具solidworks24版三维装配模型

该端盖钻侧边螺纹孔夹具采用芯轴定位与开口垫片压紧相结合的专用夹紧结构，主要由定位芯轴、开口垫片、压紧螺母以及夹具体组成。工件装夹时，通过芯轴与端盖中心孔配合实现精确定位，限制工件径向移动及偏转自由度，保证侧边螺纹孔与零件中心轴线之间的位置精度。

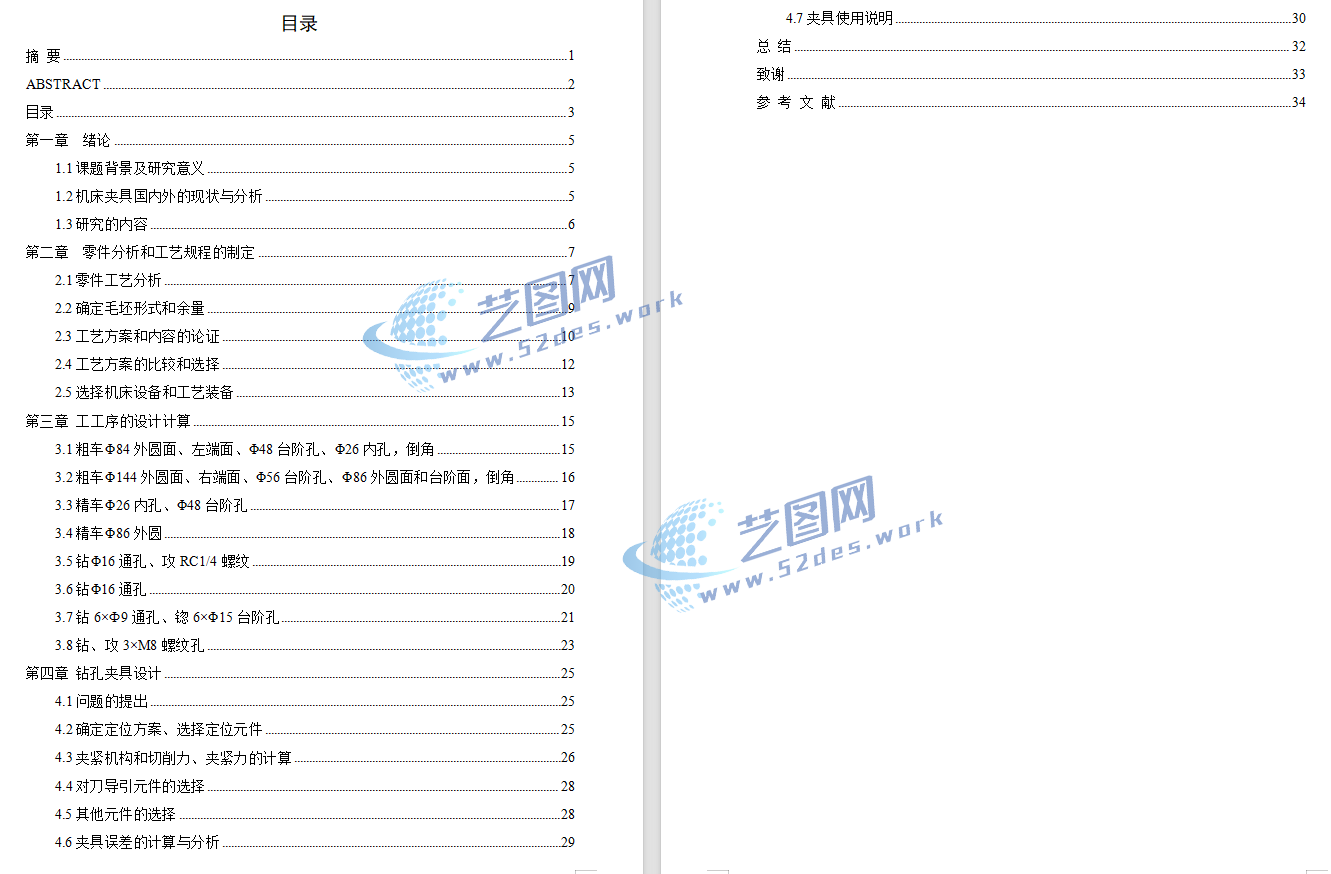

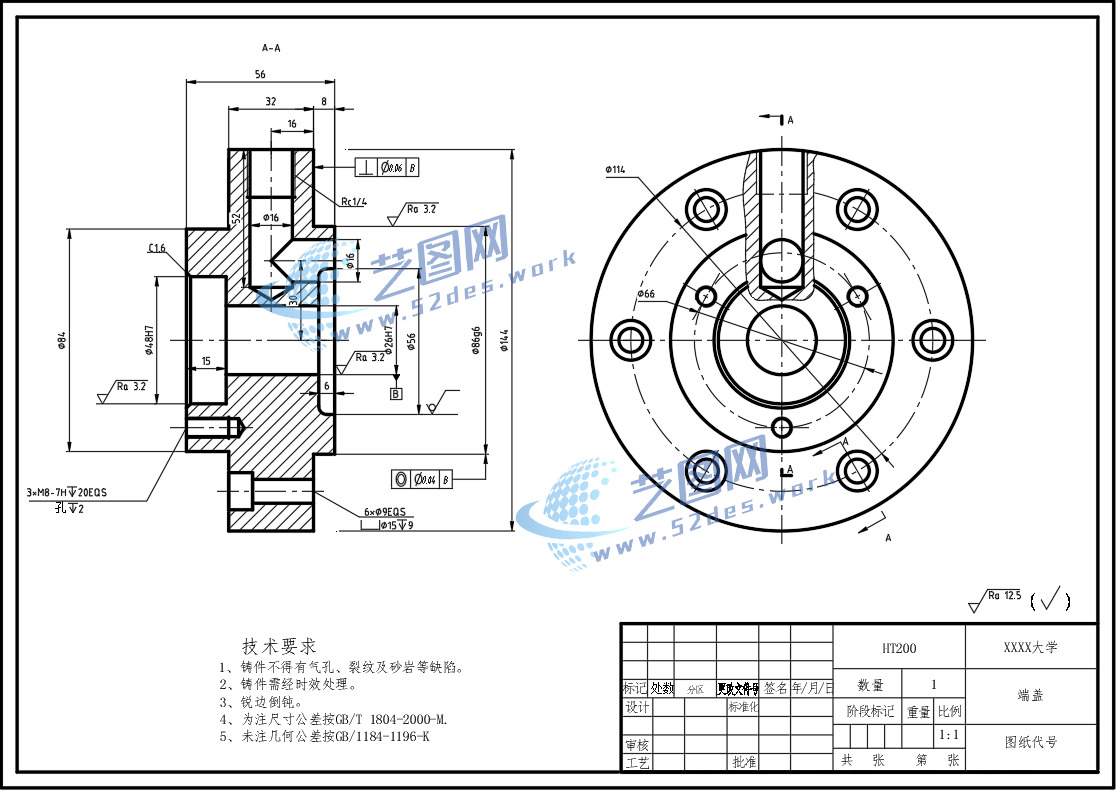

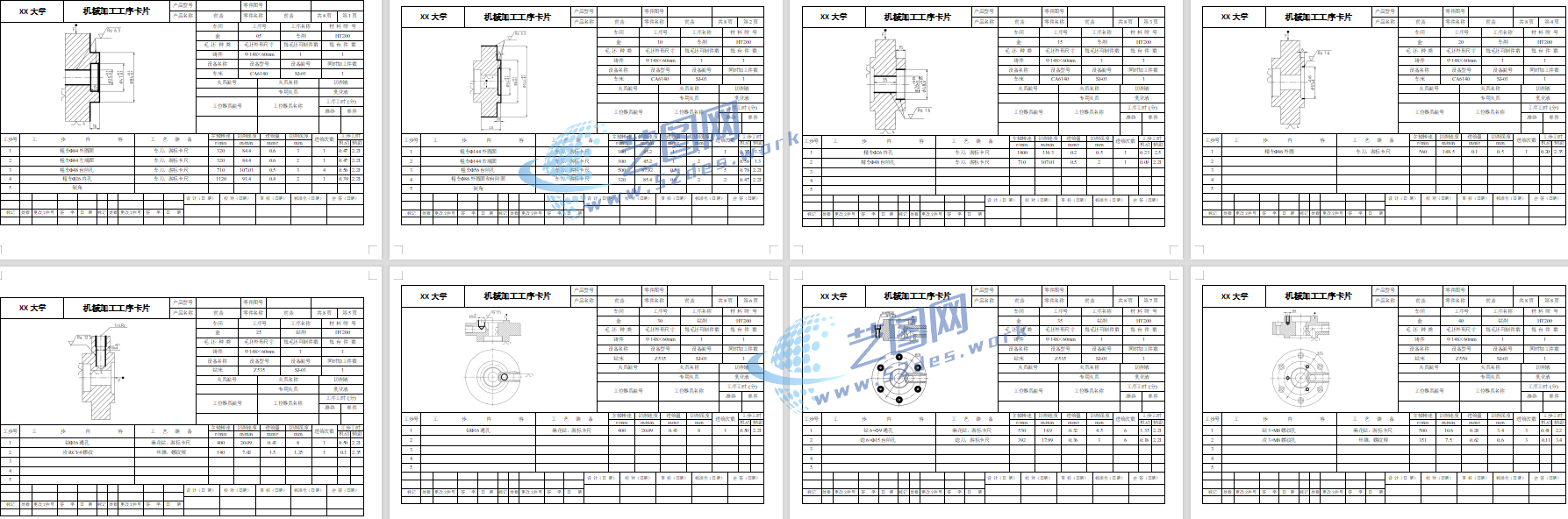

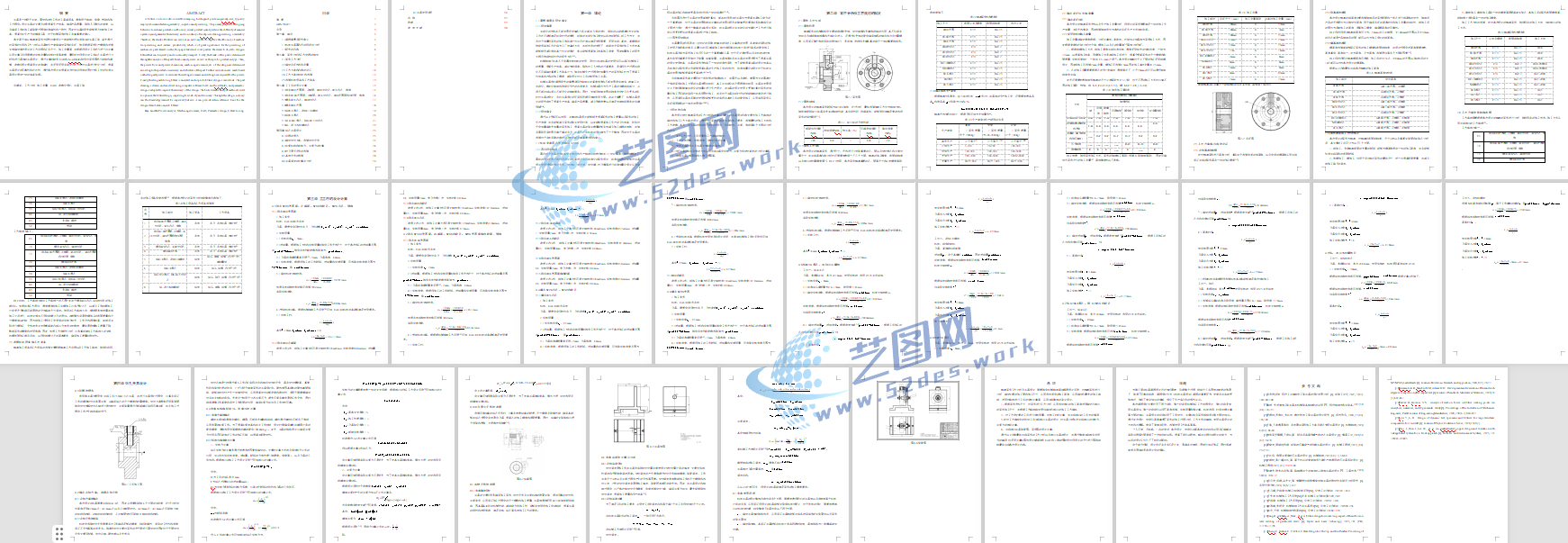

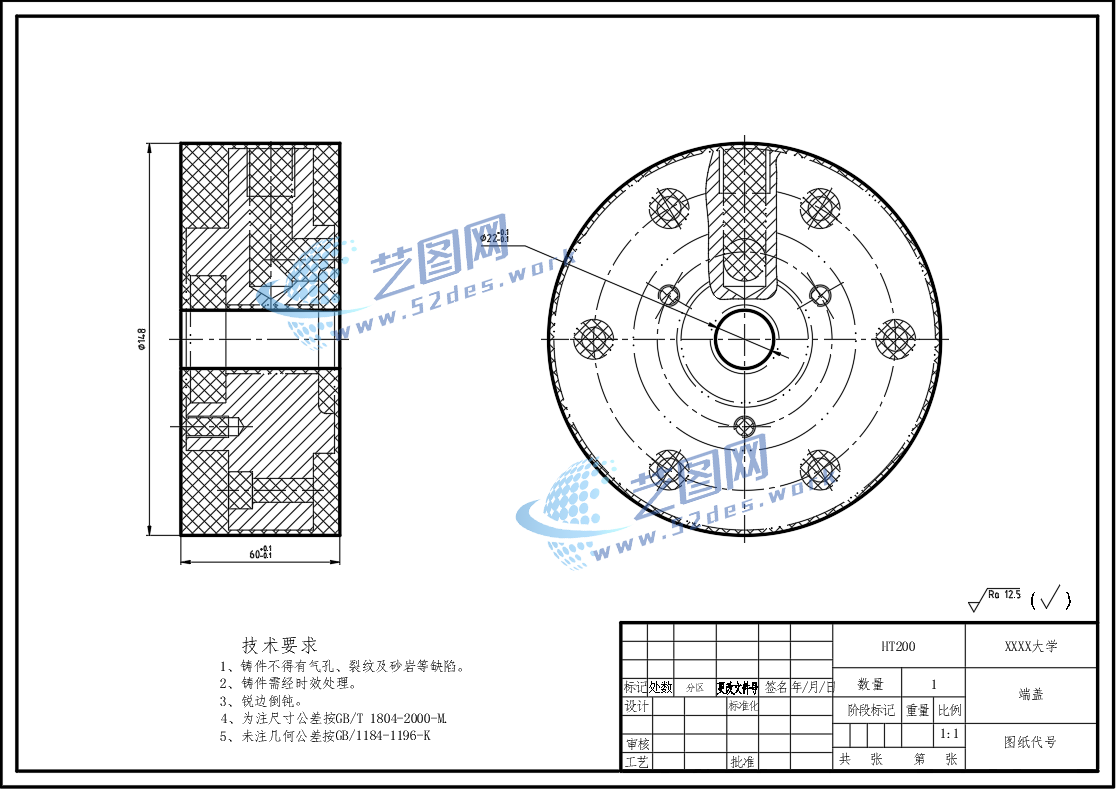

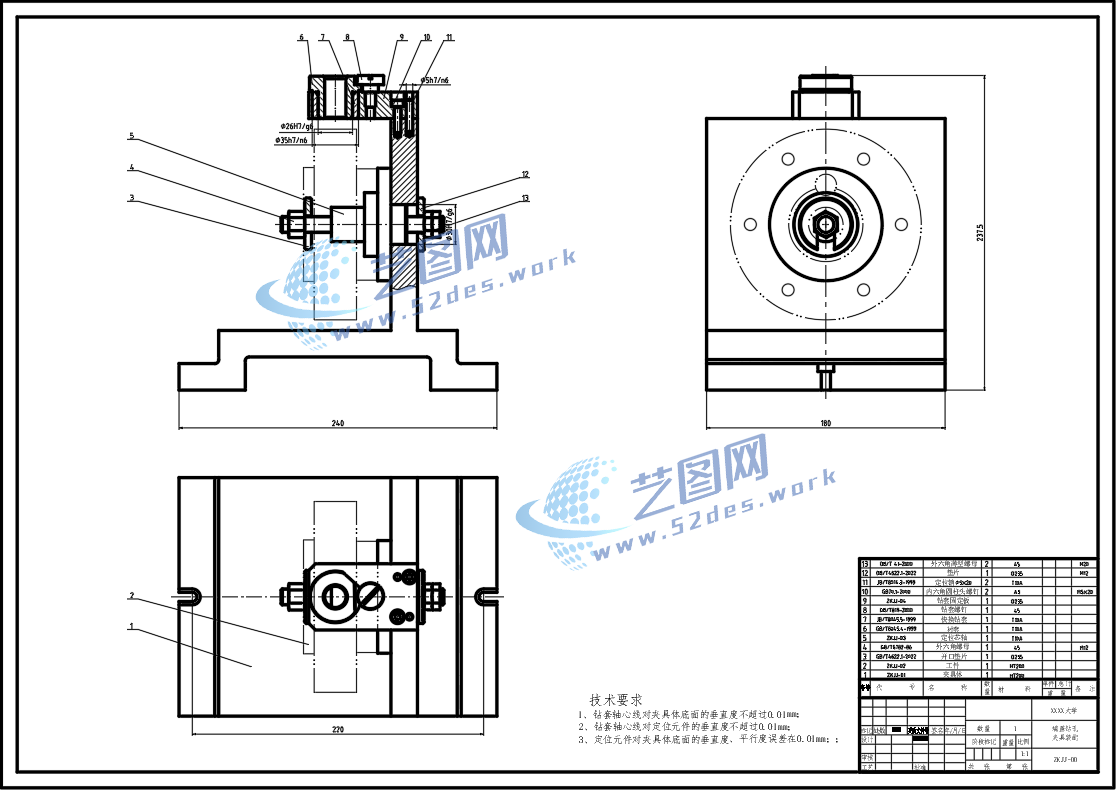

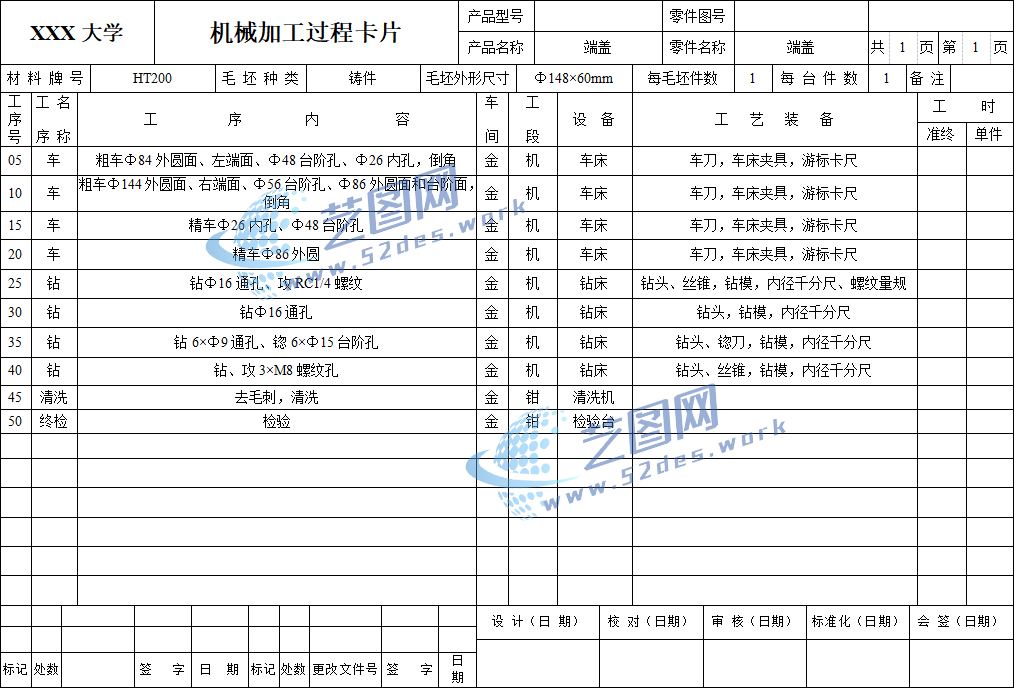

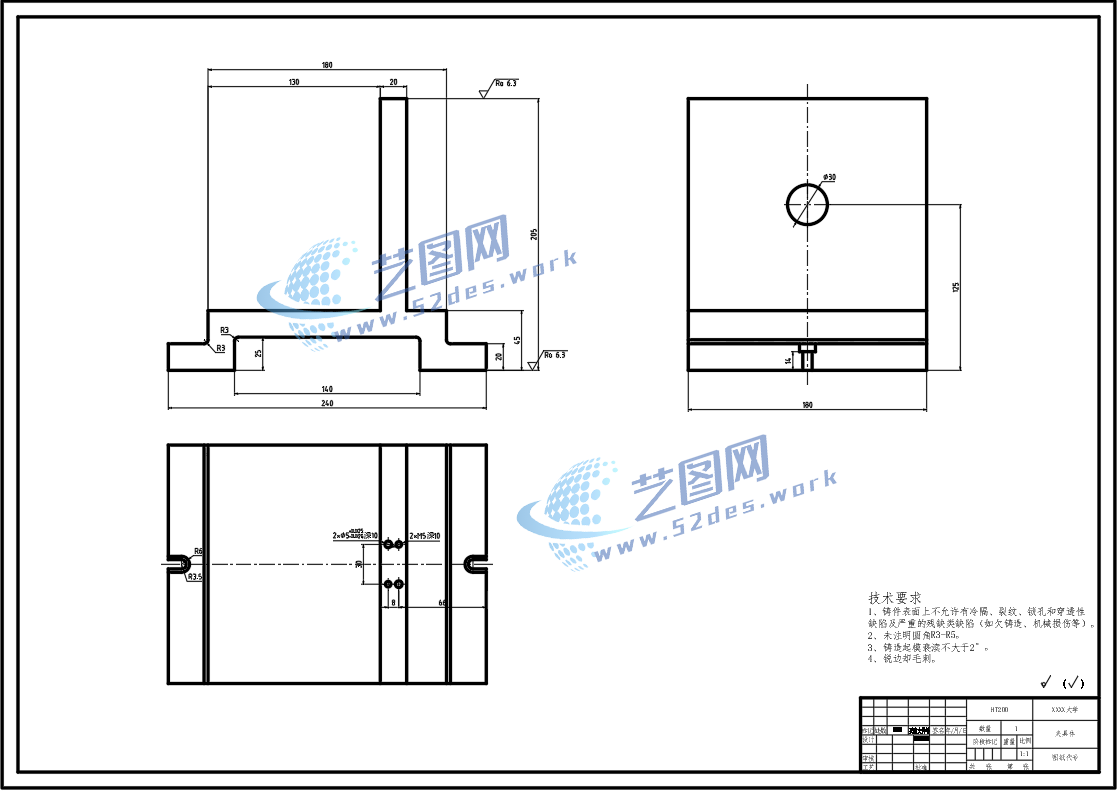

端盖夹具CAD装配图 端盖CAD夹具体 端盖CAD零件图 端盖CAD毛坯图 机械加工工艺卡 机械加工工序卡 端盖设计说明书目录 端盖设计说明书内容

夹具采用开口垫片进行轴向压紧，装卸工件时无需完全拆卸压紧元件，提高了生产效率。加工过程中，芯轴承受主要定位载荷，夹具体提供整体支撑刚度，使端盖在钻削螺纹孔时保持稳定，减少振动和加工误差，适用于端盖类回转零件的批量钻孔加工。
