芯轴钻M8螺纹孔夹具设计含CAD图纸+solidworks24三维模型｜C25819

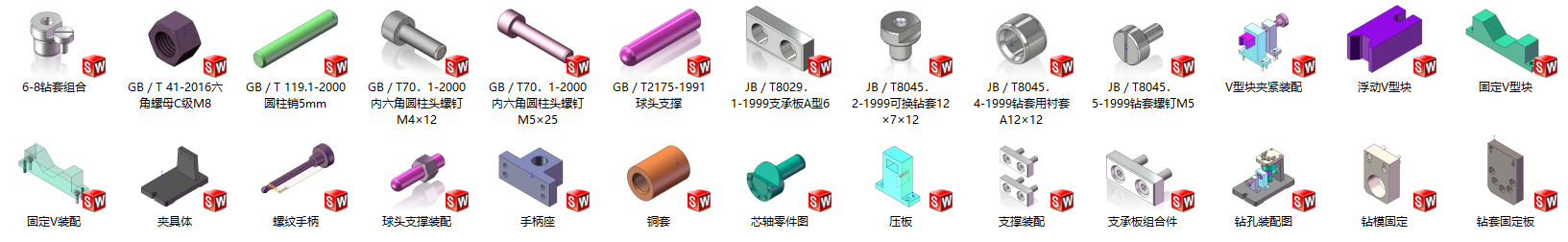

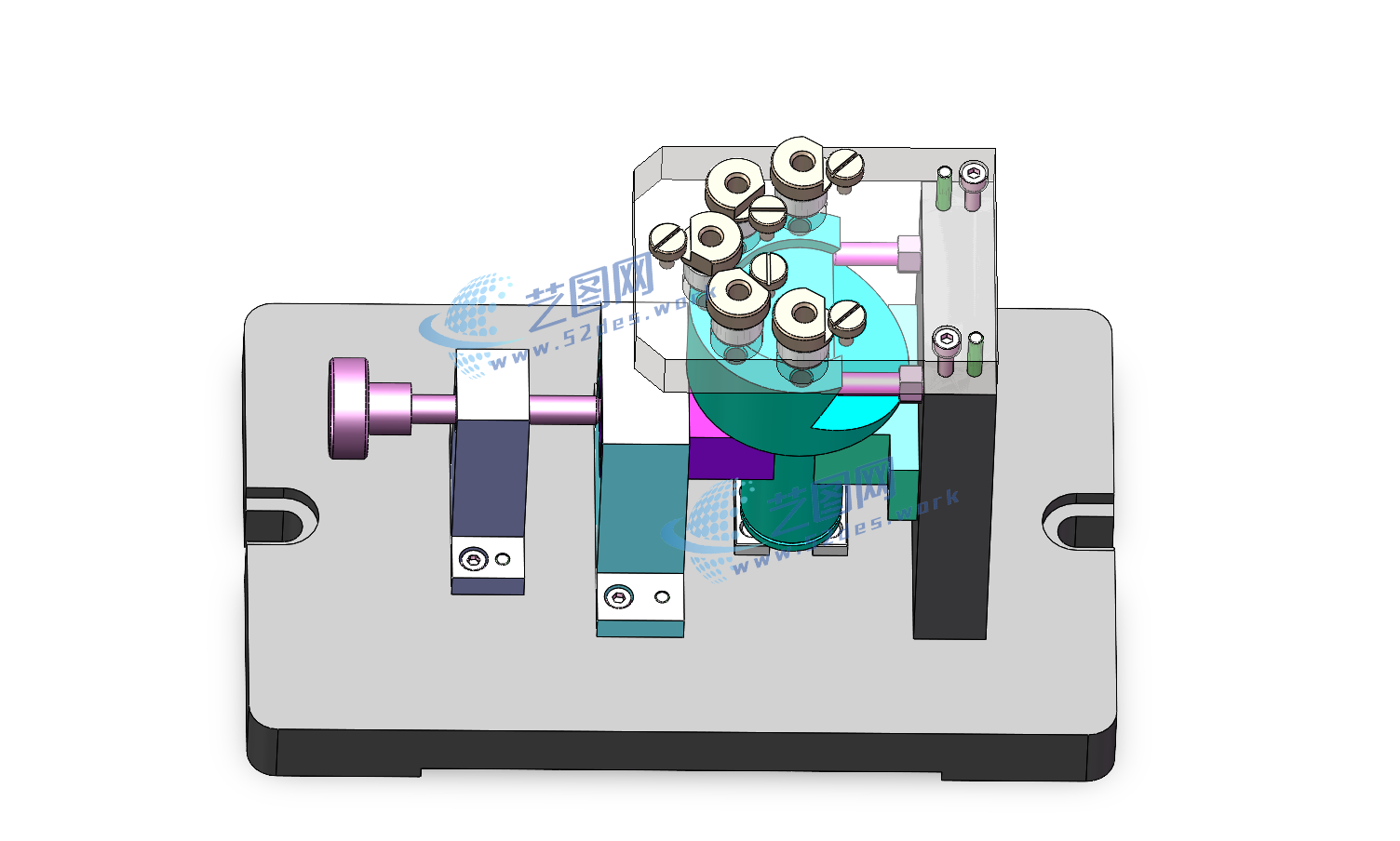

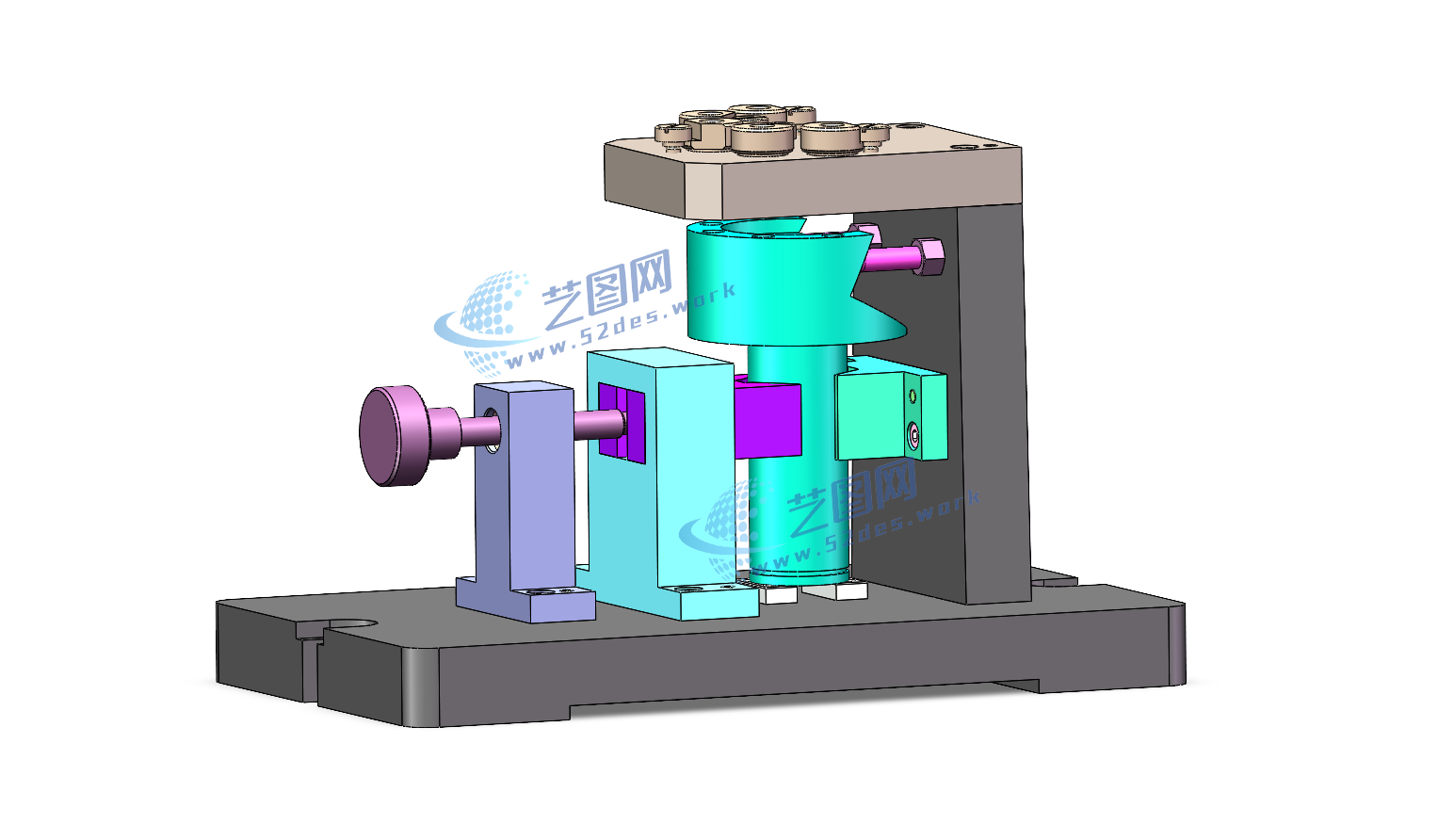

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数 芯轴夹具solidworks24版三维装配模型

该芯轴钻M8螺纹孔夹具采用专用定位与夹紧组合结构，主要由A型支撑板、V型块、侧向定位块以及螺纹手柄压紧机构组成。工件安装时利用V型块对圆柱外形进行径向定位，限制工件横向移动及转动自由度，同时配合A型支撑板提供底部支撑，提高加工过程中的刚性与稳定性，保证钻孔位置精度。

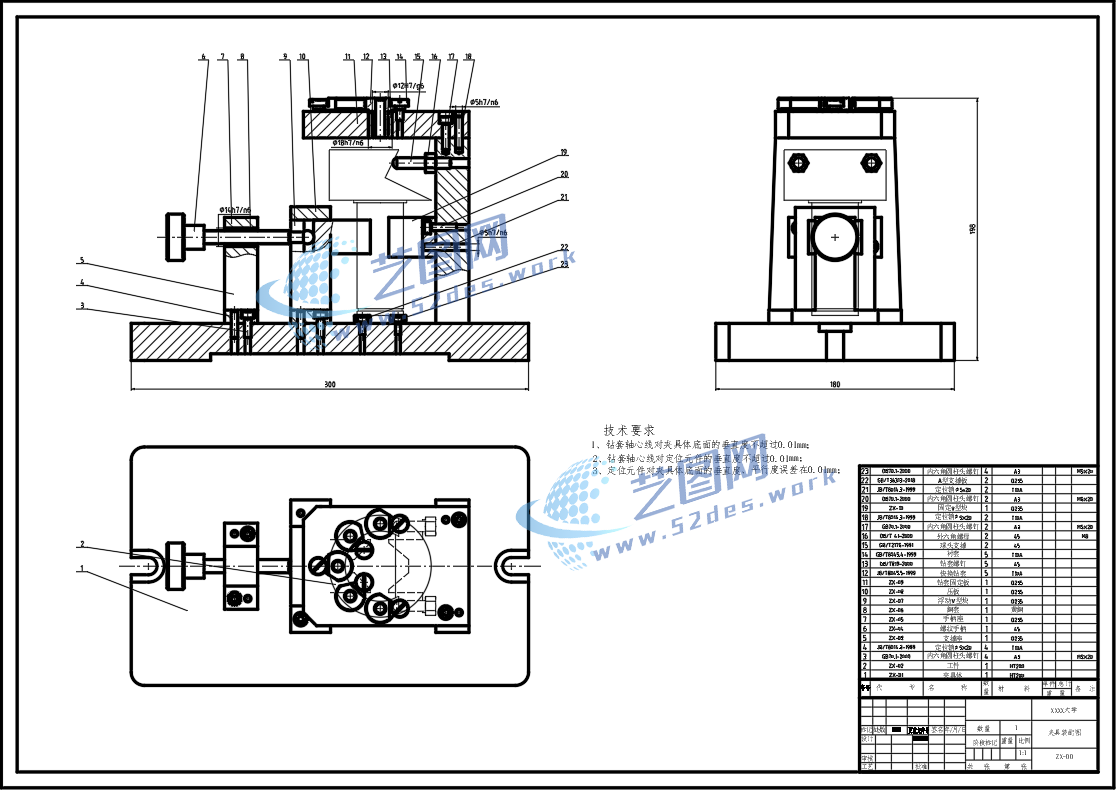

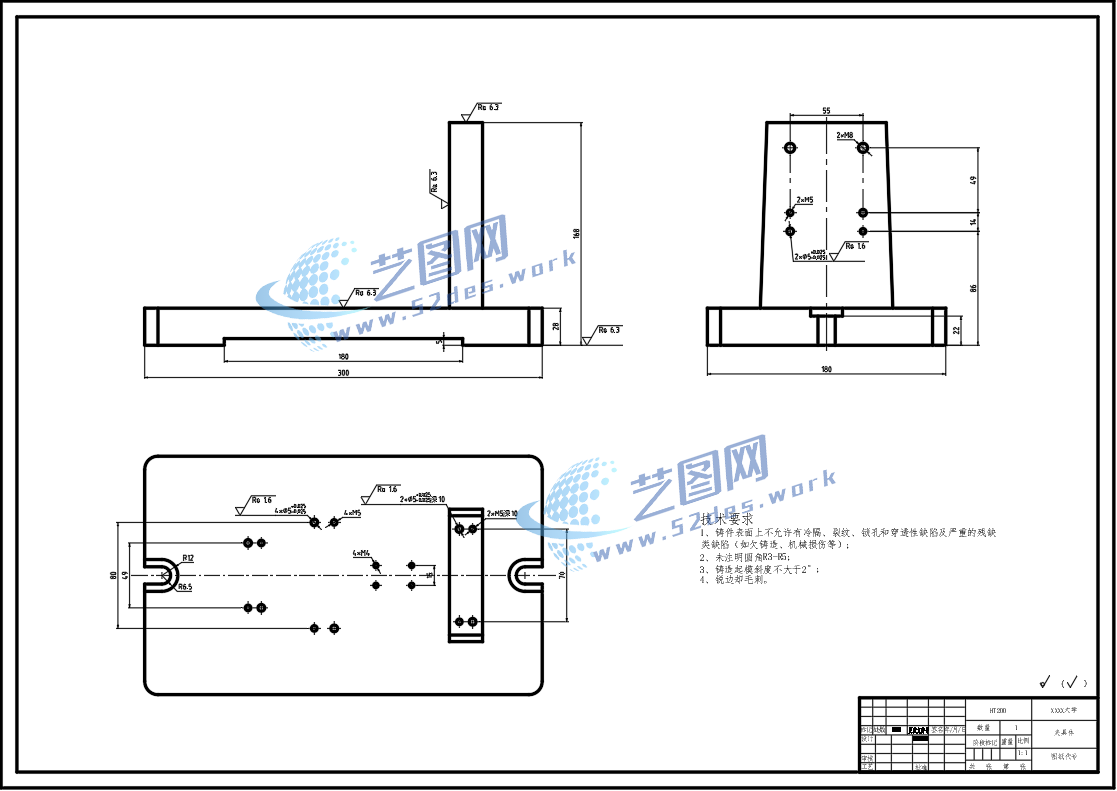

芯轴夹具CAD装配图 芯轴CAD夹具体

夹具采用螺纹手柄驱动侧向压紧机构，通过螺旋传动实现快速夹紧与松开，结构简单、操作方便。钻削过程中，支撑板与V型定位结构共同承受切削载荷，减少工件振动，提高M8螺纹孔加工质量，适用于批量生产中的芯轴类零件钻孔加工需求。
