分度扇形板钻22孔夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25823

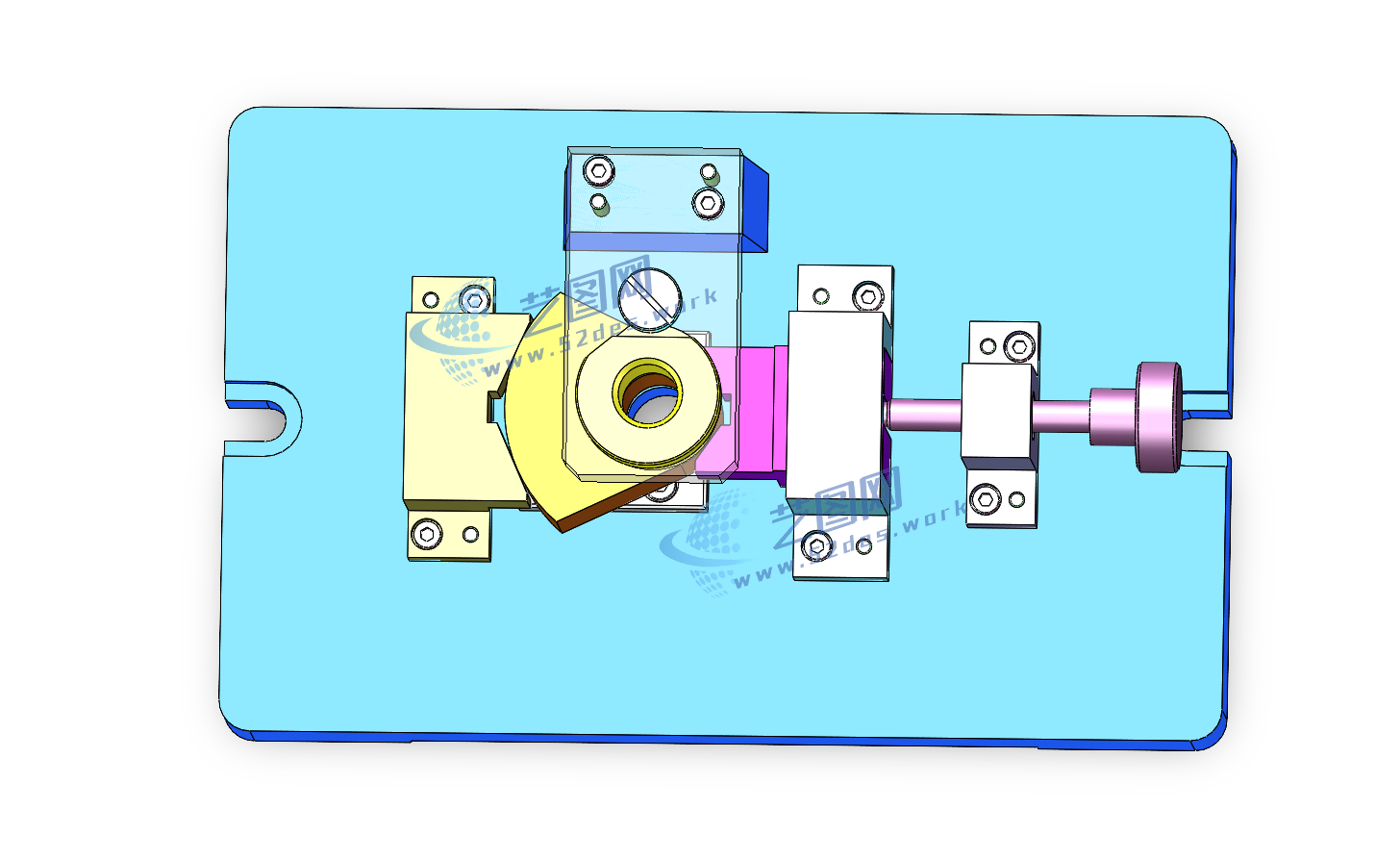

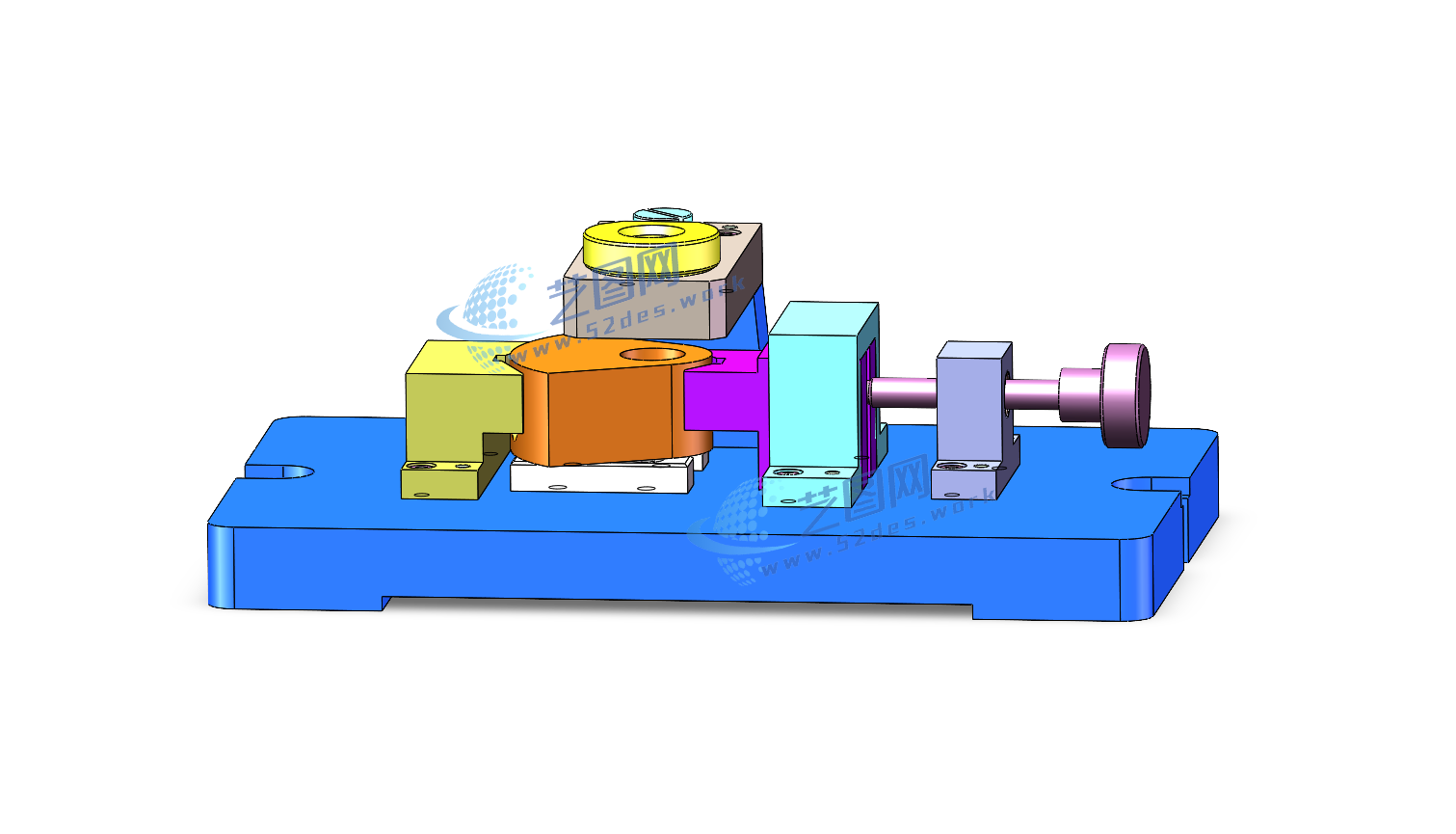

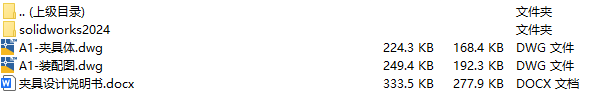

文件内容：solidworks24版三维模型、CAD图纸、设计说明书 solidworks24版本模型源文件，可编辑，含参数 分度扇形板夹具solidworks24版三维装配模型

该分度扇形板钻22孔夹具采用V型块定位、A型支撑板辅助支承以及螺纹手柄压紧的组合结构，主要用于扇形板类零件多孔加工过程中的精准定位与稳定夹紧。夹具以工件外圆面作为主要定位基准，通过V型块实现自动定心定位，限制工件径向方向的自由度，同时利用A型支撑板对工件底部进行支撑，提高零件装夹刚度，保证钻削过程中工件保持稳定姿态。

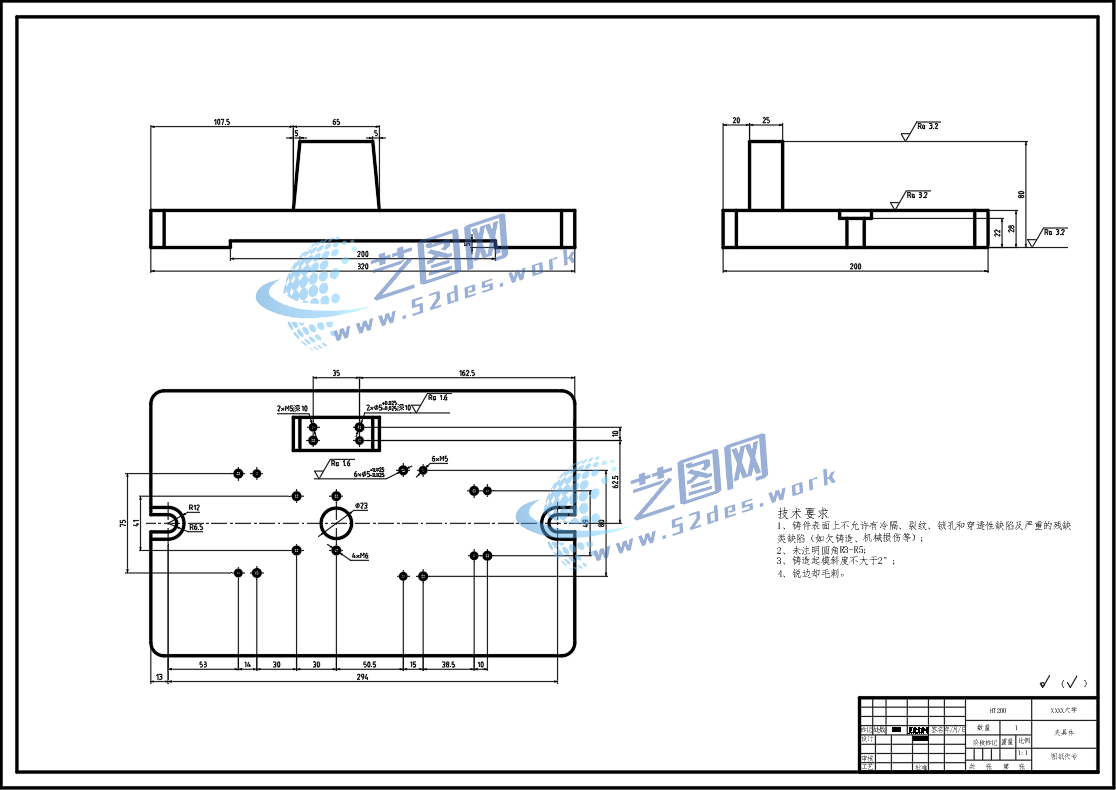

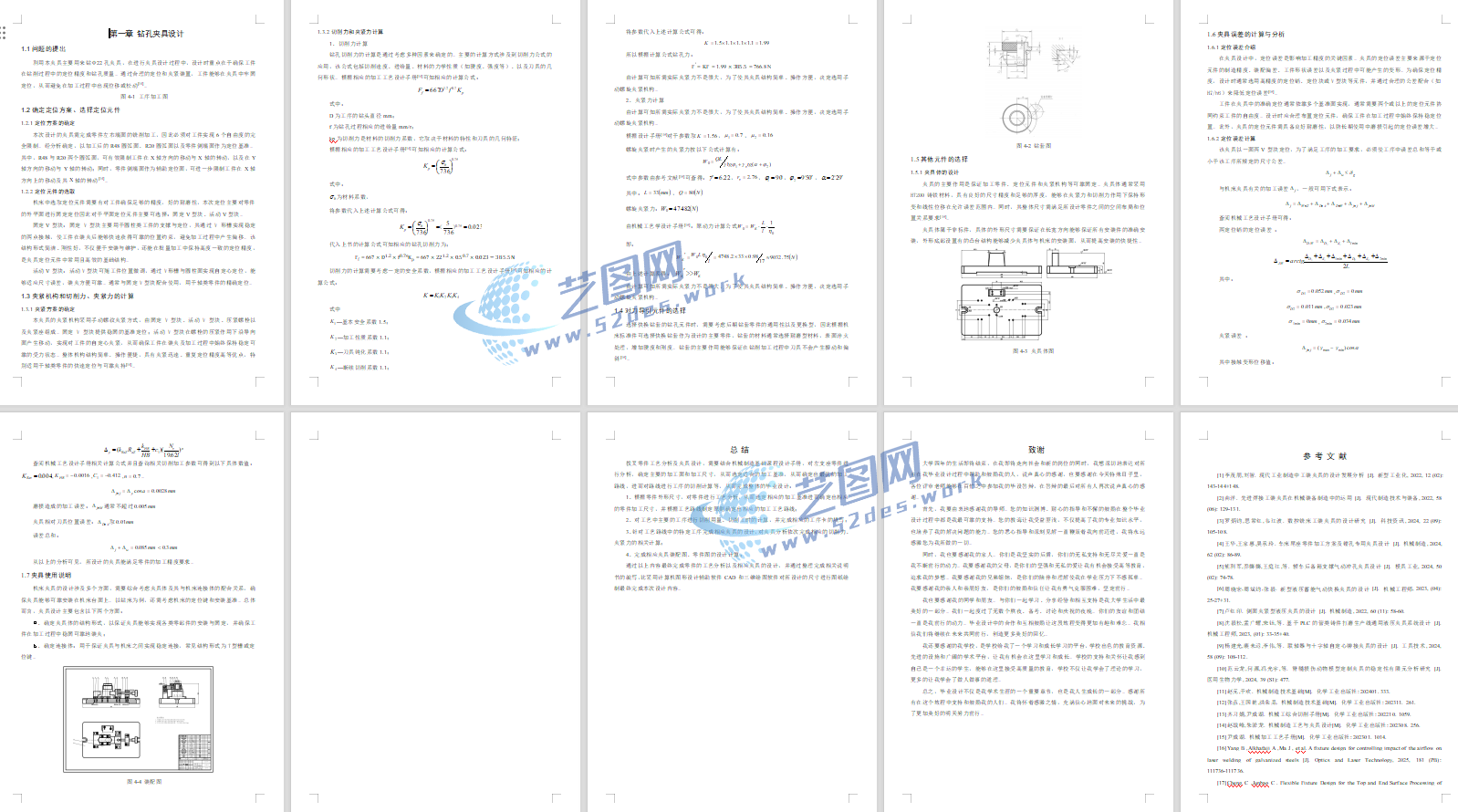

分度扇形板夹具CAD装配图 分度扇形板CAD夹具体 分度扇形板设计说明书内容

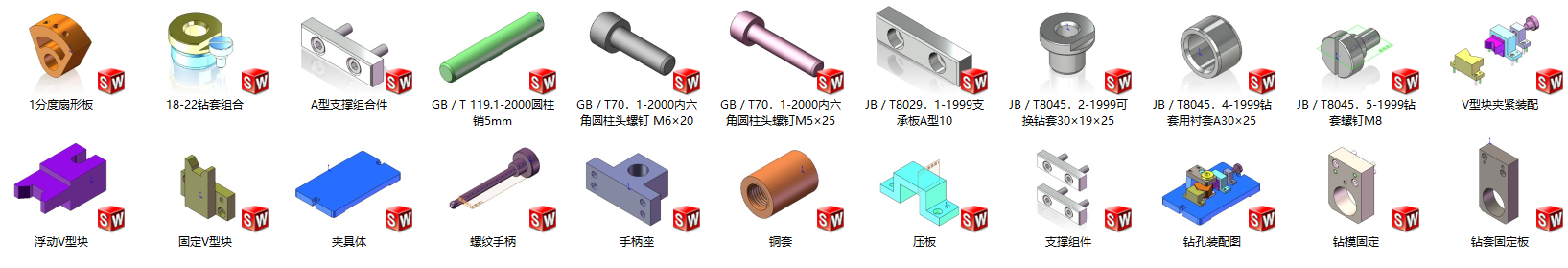

夹具采用螺纹手柄驱动压紧机构，实现快速调节和可靠夹紧，操作简单方便，能够适应不同装夹需求。整体结构由夹具体底板、V型定位块、A型支撑板、压紧螺杆及辅助定位元件组成，具有定位精度高、结构紧凑、刚性良好等特点。该夹具适用于分度扇形板钻22孔加工，可有效保证孔的位置精度和加工一致性，提高批量生产效率。
