微电机壳镗孔夹具设计镗102孔C25824

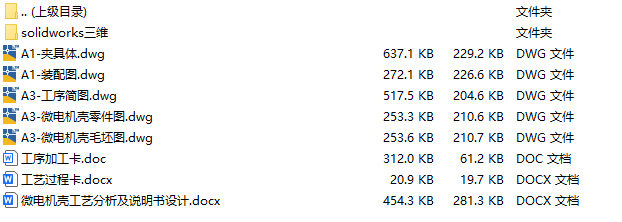

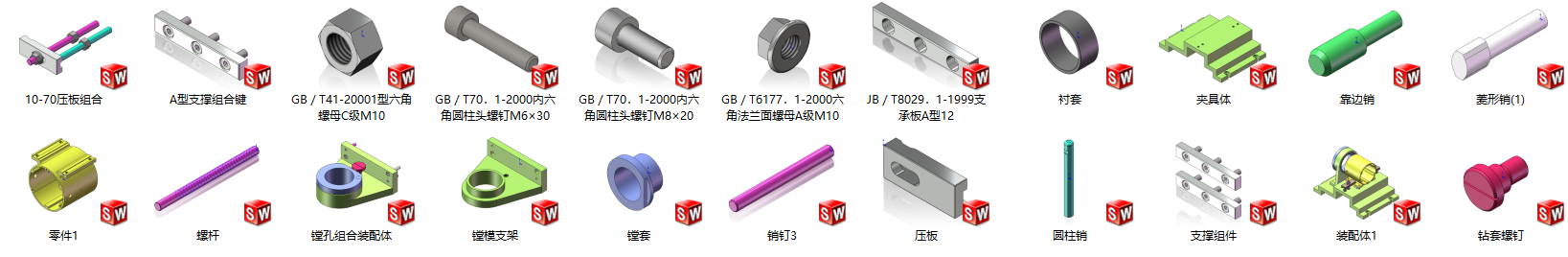

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 微电机壳夹具solidworks24版三维装配模型

该微电机壳镗孔夹具采用“一面两销”的定位方式，结合移动压板夹紧机构，实现电机壳体镗孔加工过程中的精准定位与稳定固定。夹具以工件底面作为主要定位基准，通过两个定位销与壳体上的定位孔配合，实现工件位置的准确控制。其中一个圆柱销限制工件的两个方向移动自由度，另一个菱形销消除工件旋转自由度，配合底面定位共同满足六点定位要求，保证镗孔加工时孔的位置精度。

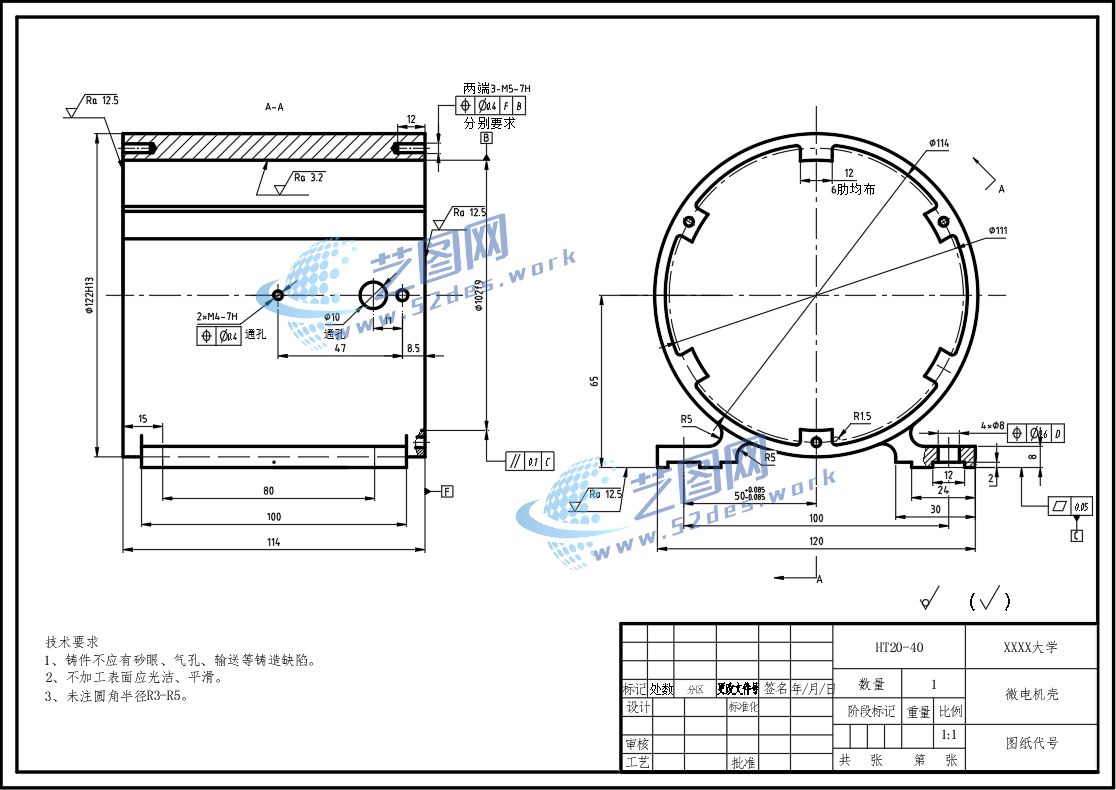

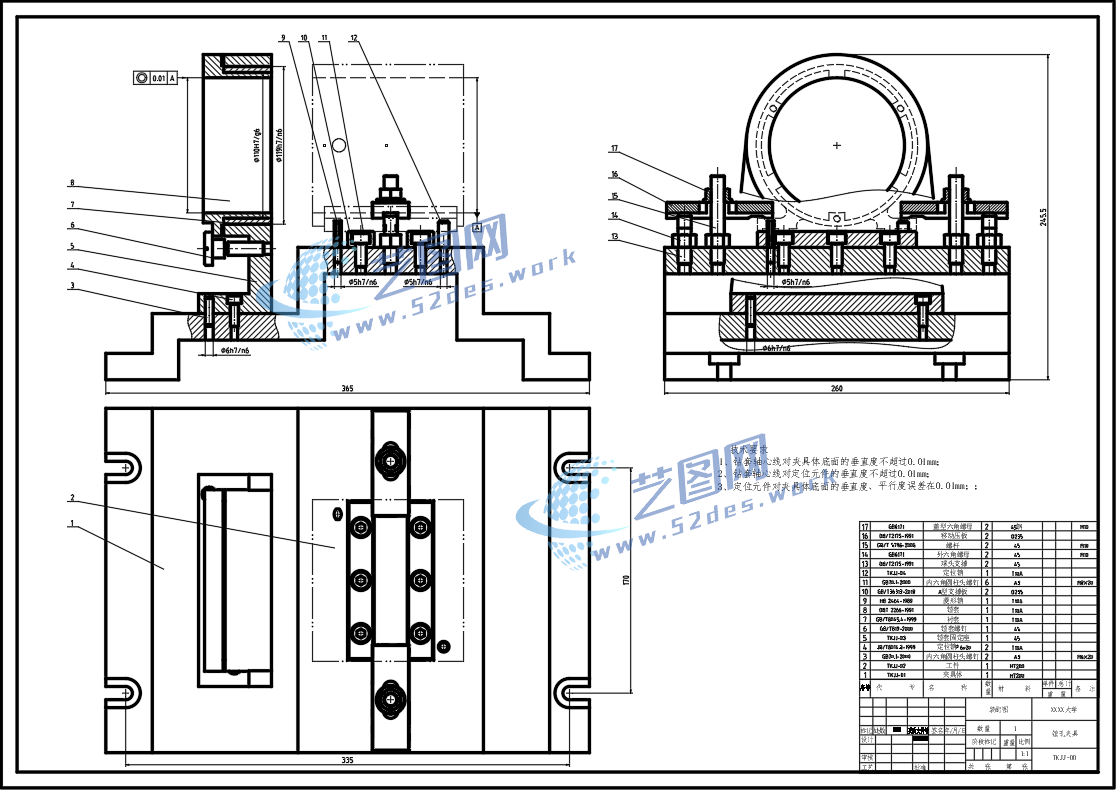

微电机壳夹具CAD装配图 微电机壳CAD零件图 微电机壳CAD夹具体 微电机壳CAD毛坯图

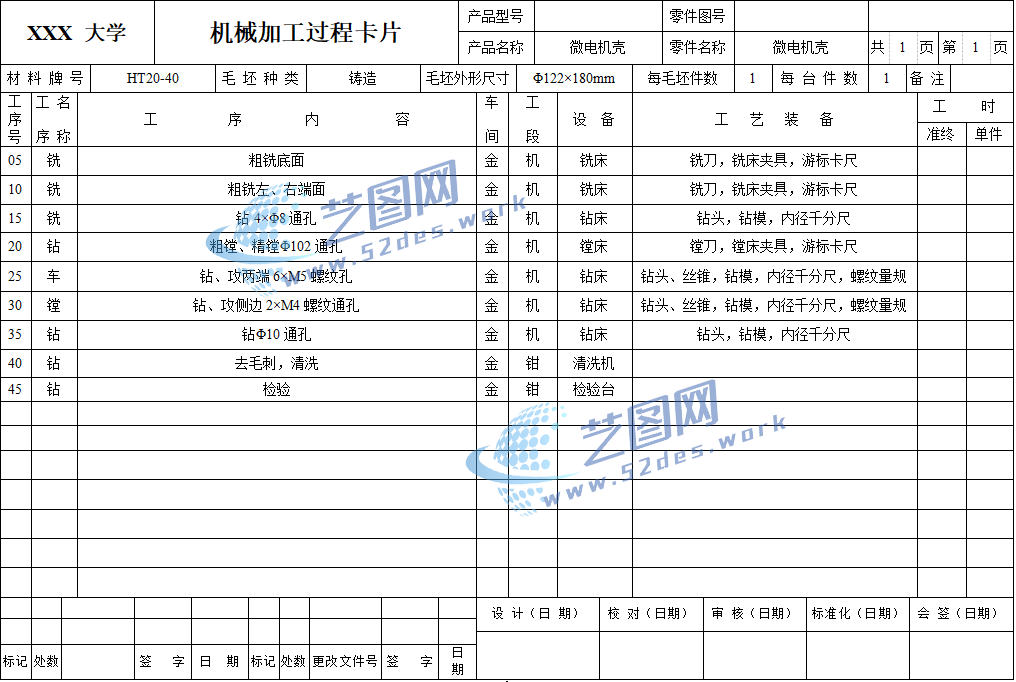

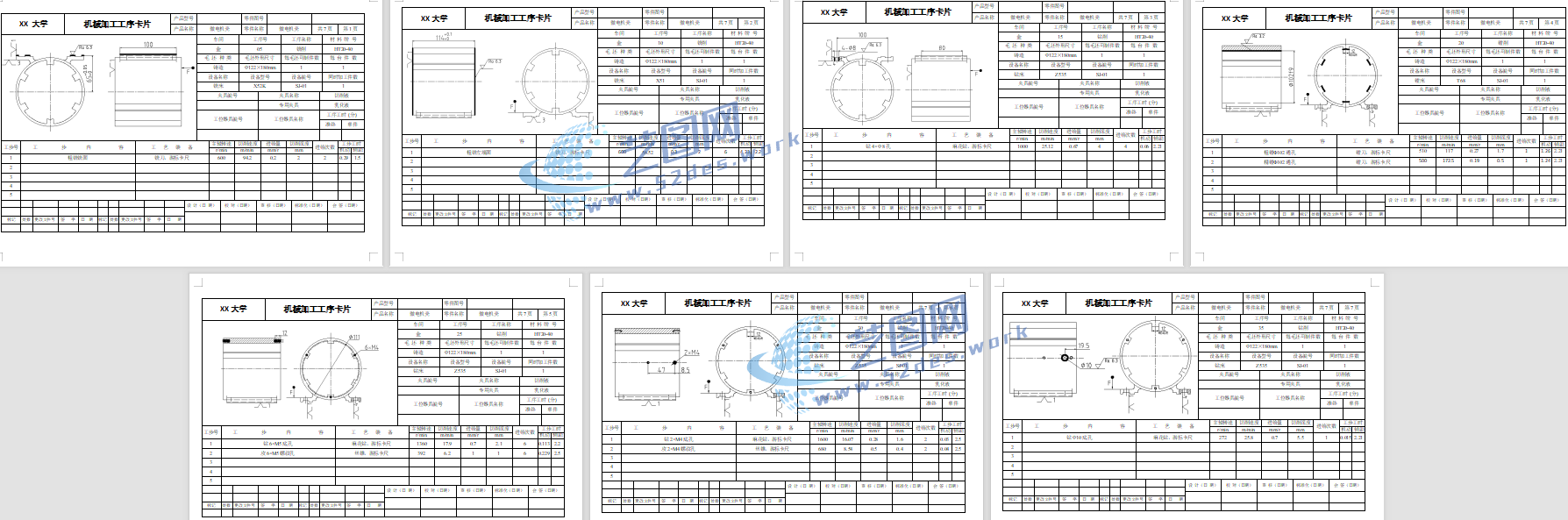

机械加工工序卡

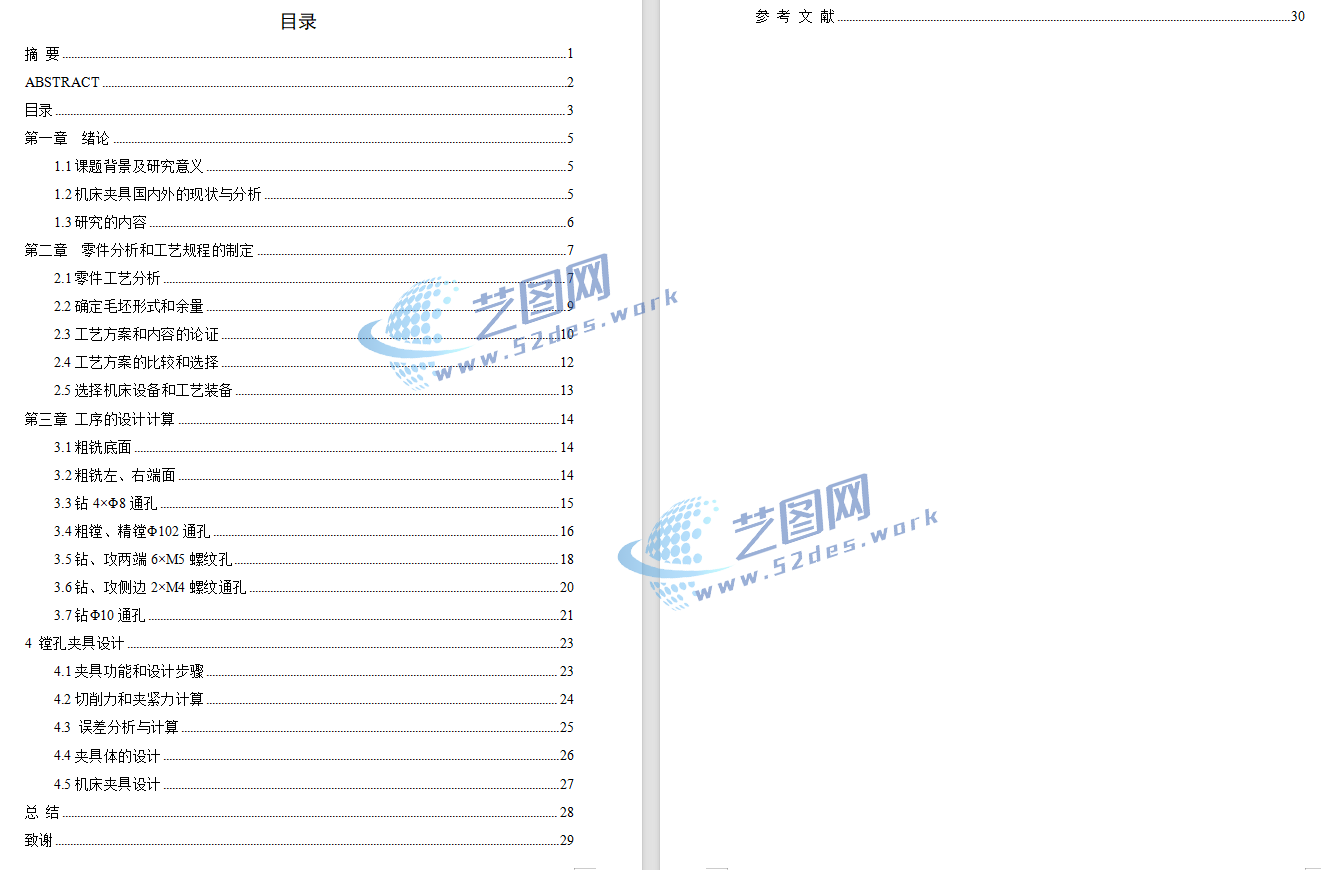

微电机壳设计说明书内容

夹具采用移动压板结构进行快速夹紧，压板可沿导向方向移动，方便工件装卸，同时在加工状态下将工件牢固压紧于定位基准面。整体结构由夹具体、支撑底座、圆柱销、菱形销、移动压板及锁紧机构组成，具有刚性强、定位可靠、操作便捷等特点，适用于微电机壳体类零件的精镗孔加工，提高零件加工一致性和生产效率。
