前刹车调整臂外壳铣键槽夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25830

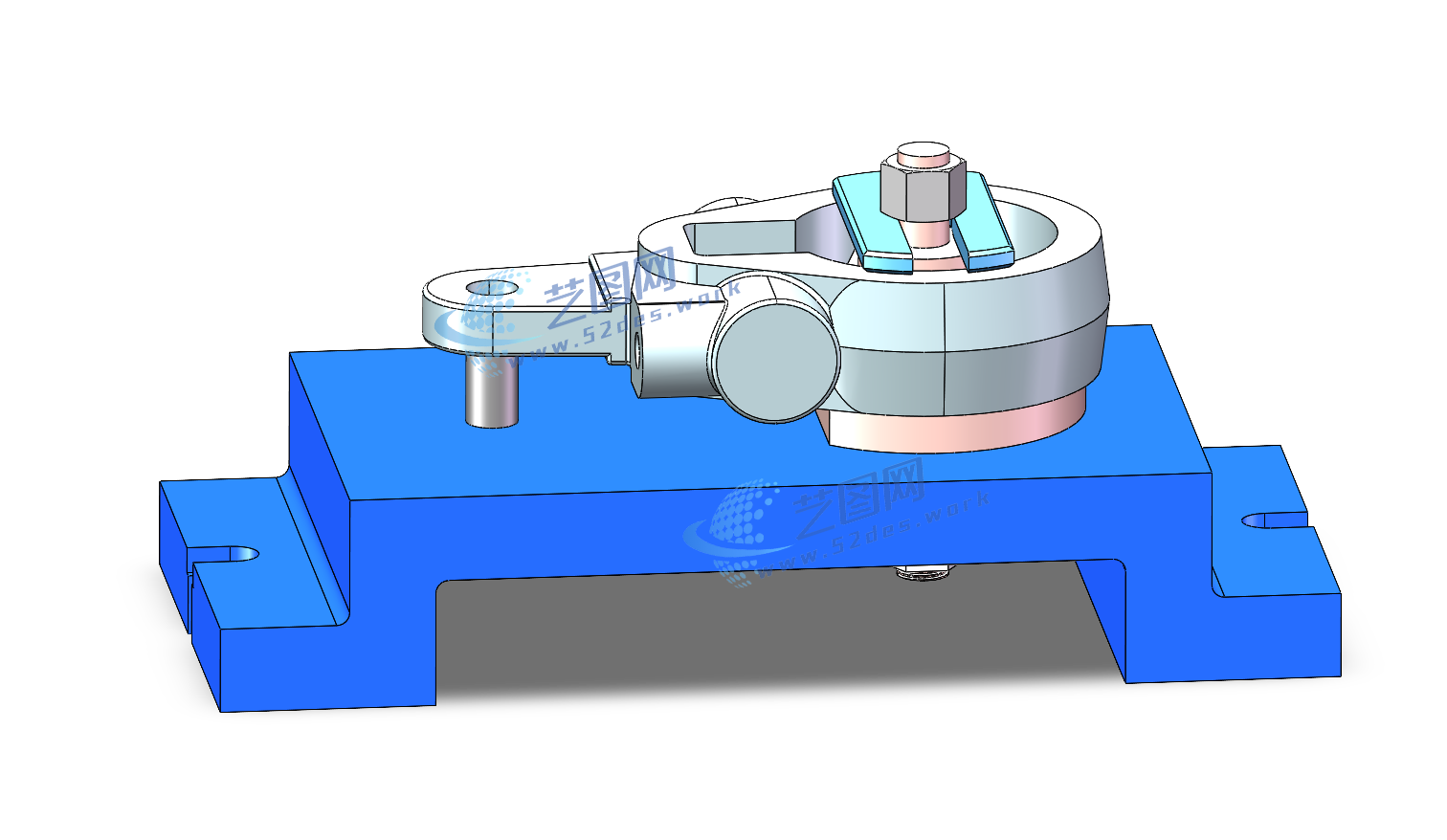

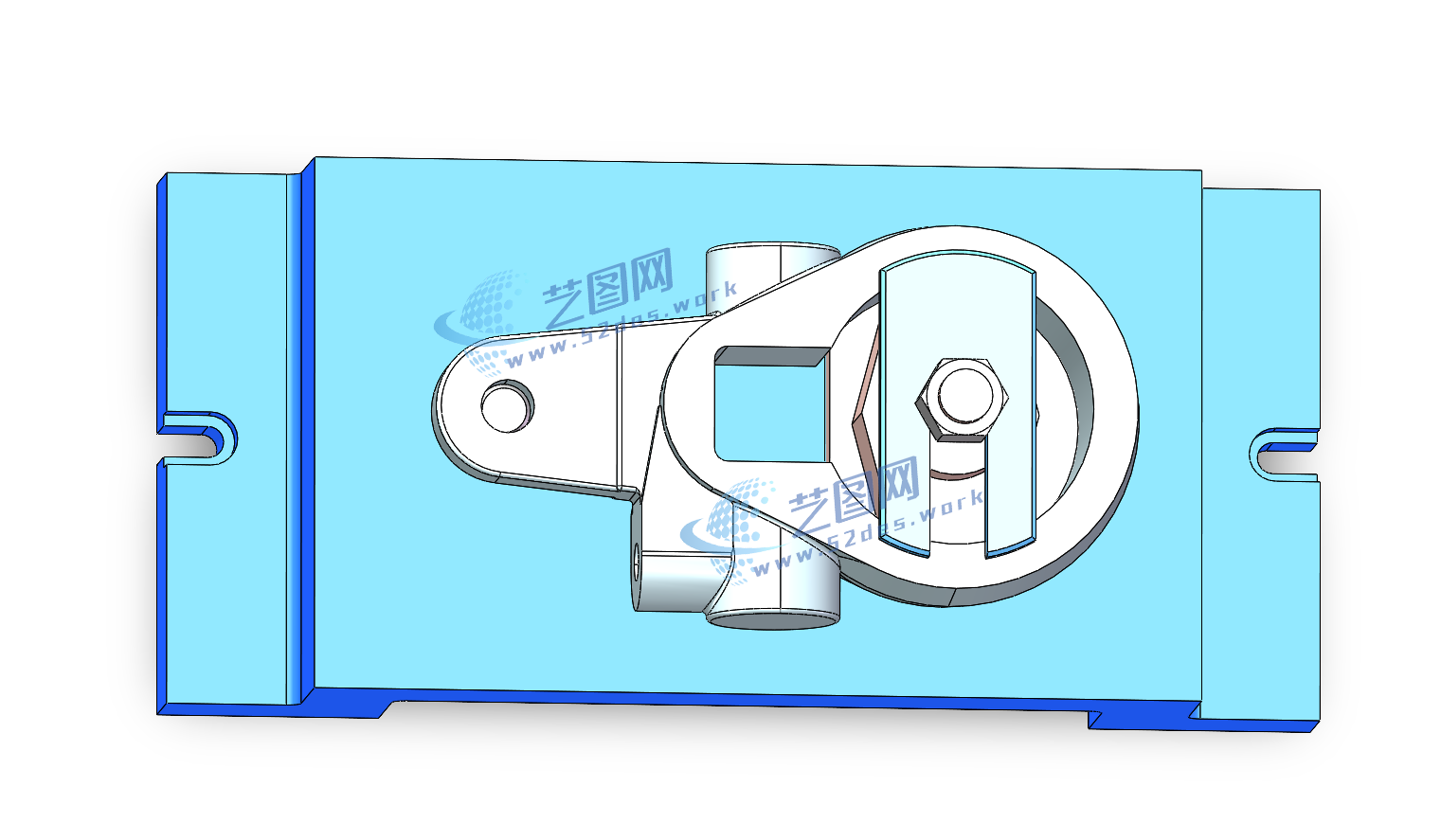

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 前刹车调整臂外壳夹具solidworks24版三维装配模型

该前刹车调整臂外壳铣键槽夹具采用芯轴定位、靠边销辅助定位以及开口垫片压紧的组合式结构，主要针对调整臂外壳类回转零件键槽加工过程中的定位稳定性和加工精度要求进行设计。夹具以工件中心孔作为主要定位基准，通过芯轴与内孔配合实现径向定位，限制工件的旋转及偏移自由度，保证键槽加工位置与零件中心轴线保持准确关系；同时利用靠边销对外形侧面进行辅助限位，提高工件装夹后的稳定性。

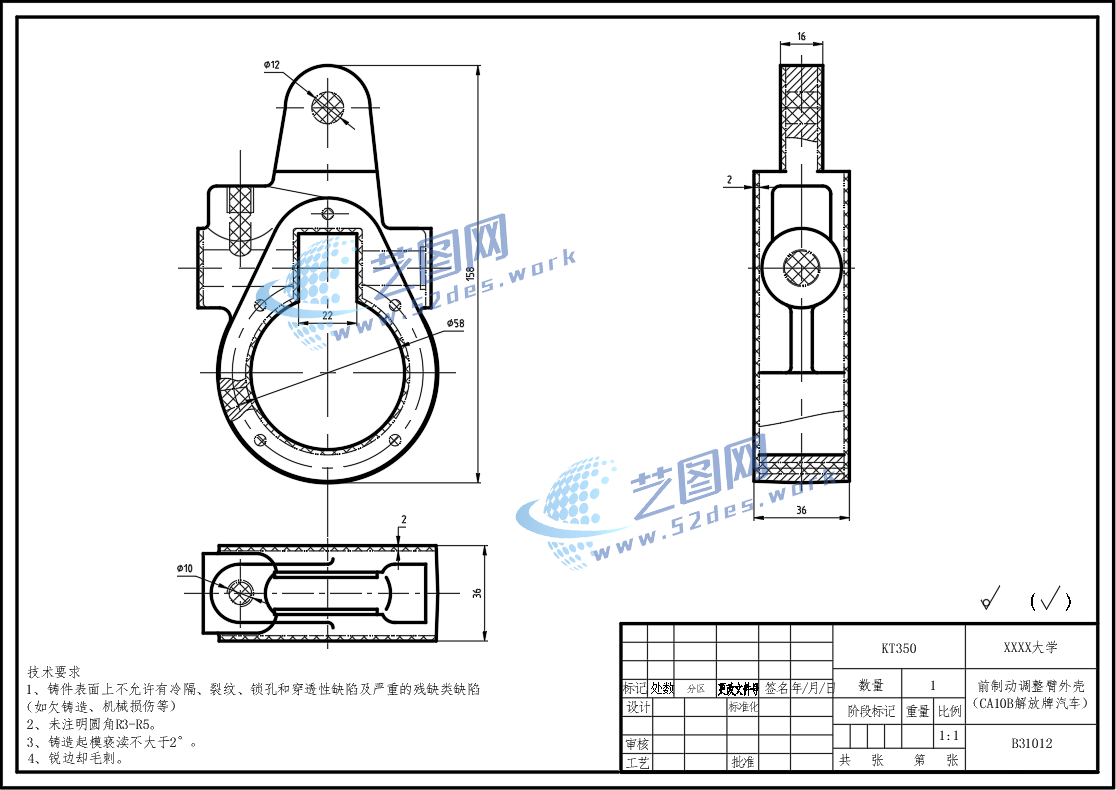

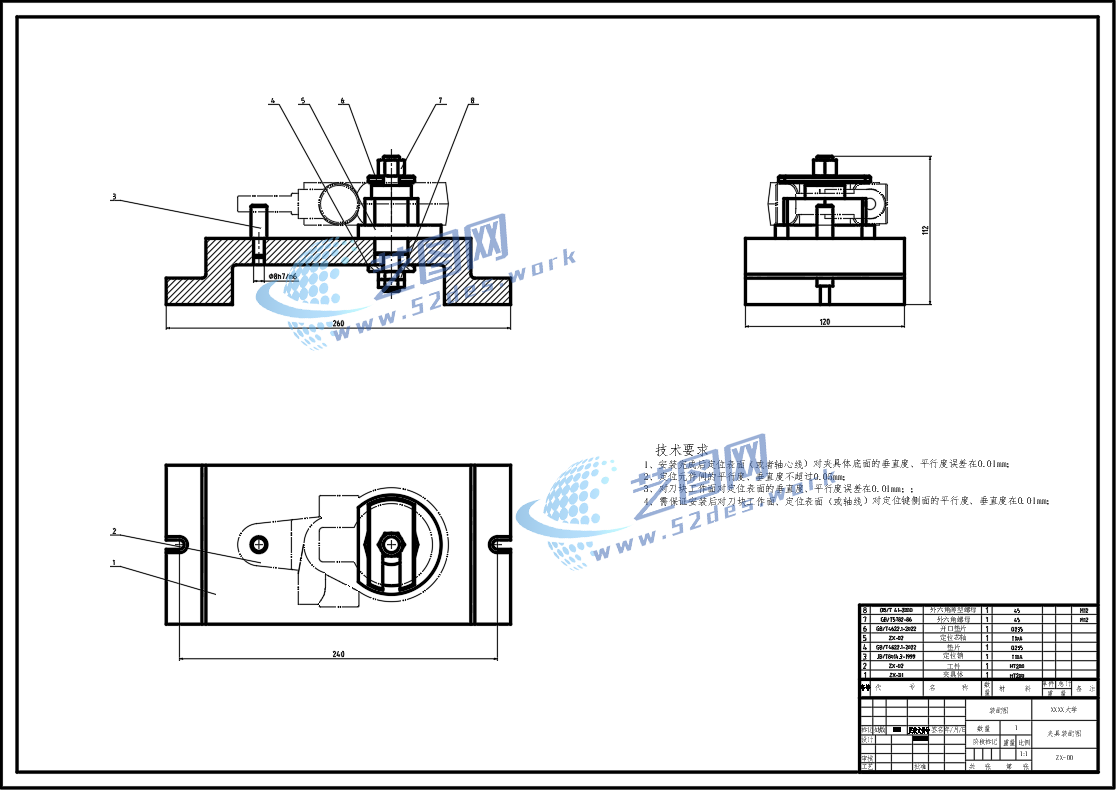

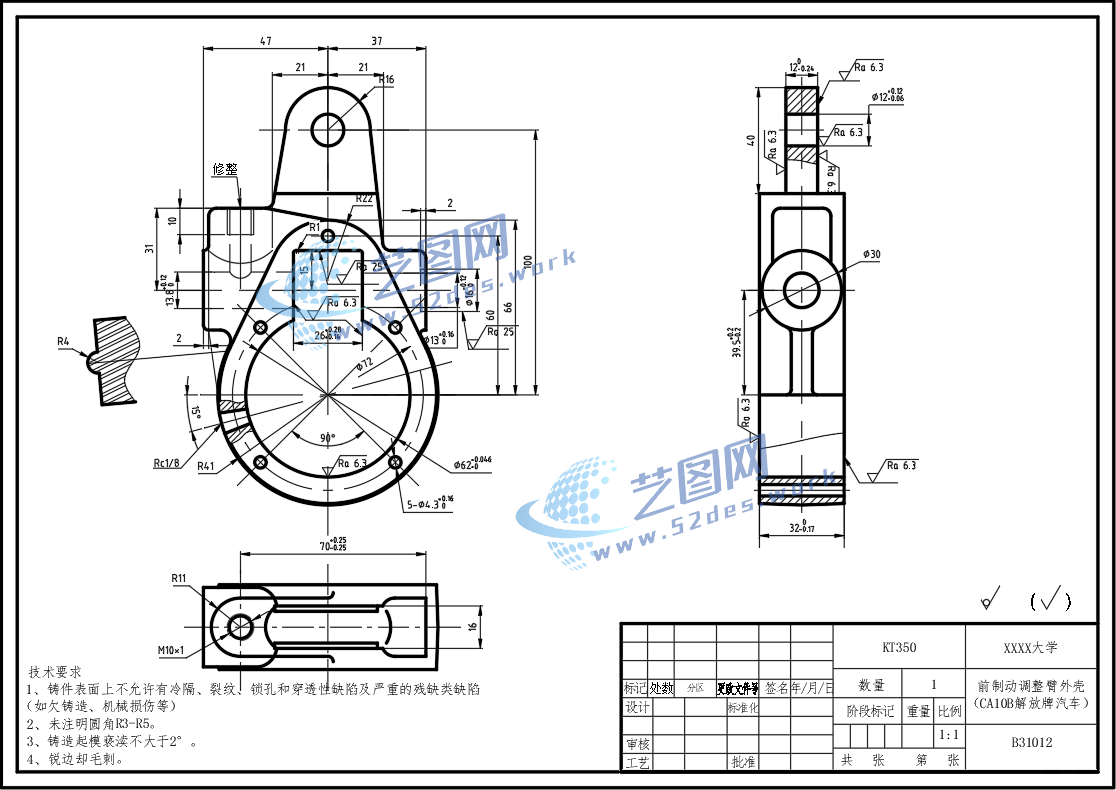

前刹车调整臂外壳夹具CAD装配图 前刹车调整臂外壳CAD夹具体 前刹车调整臂外壳CAD零件图 前刹车调整臂外壳CAD毛坯图

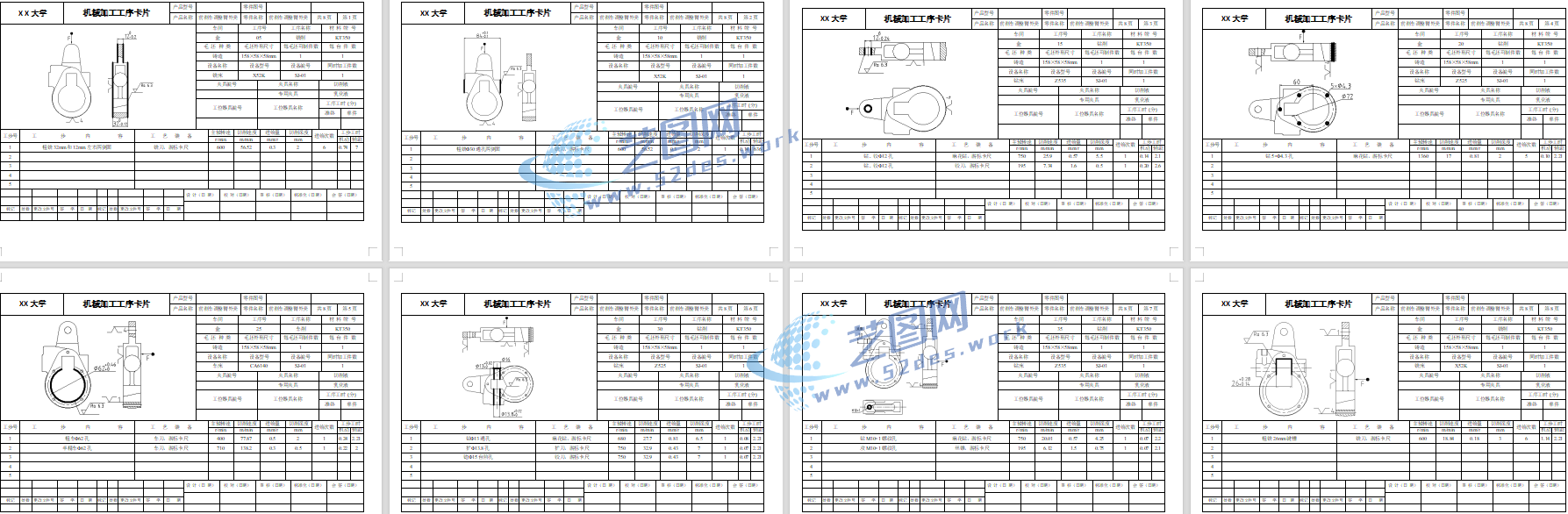

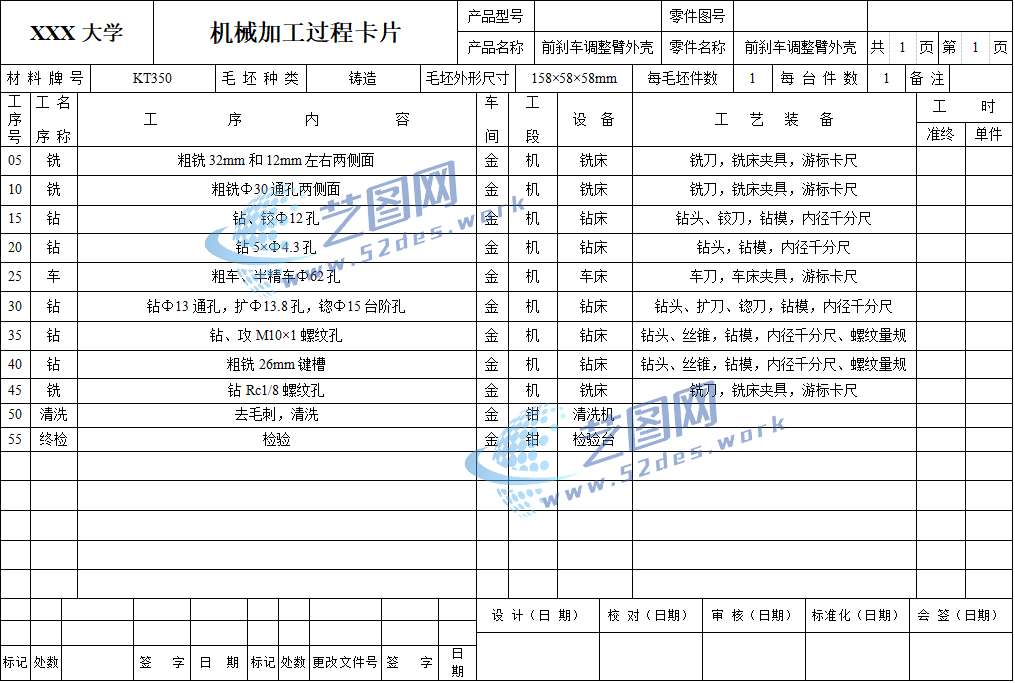

机械加工工序卡

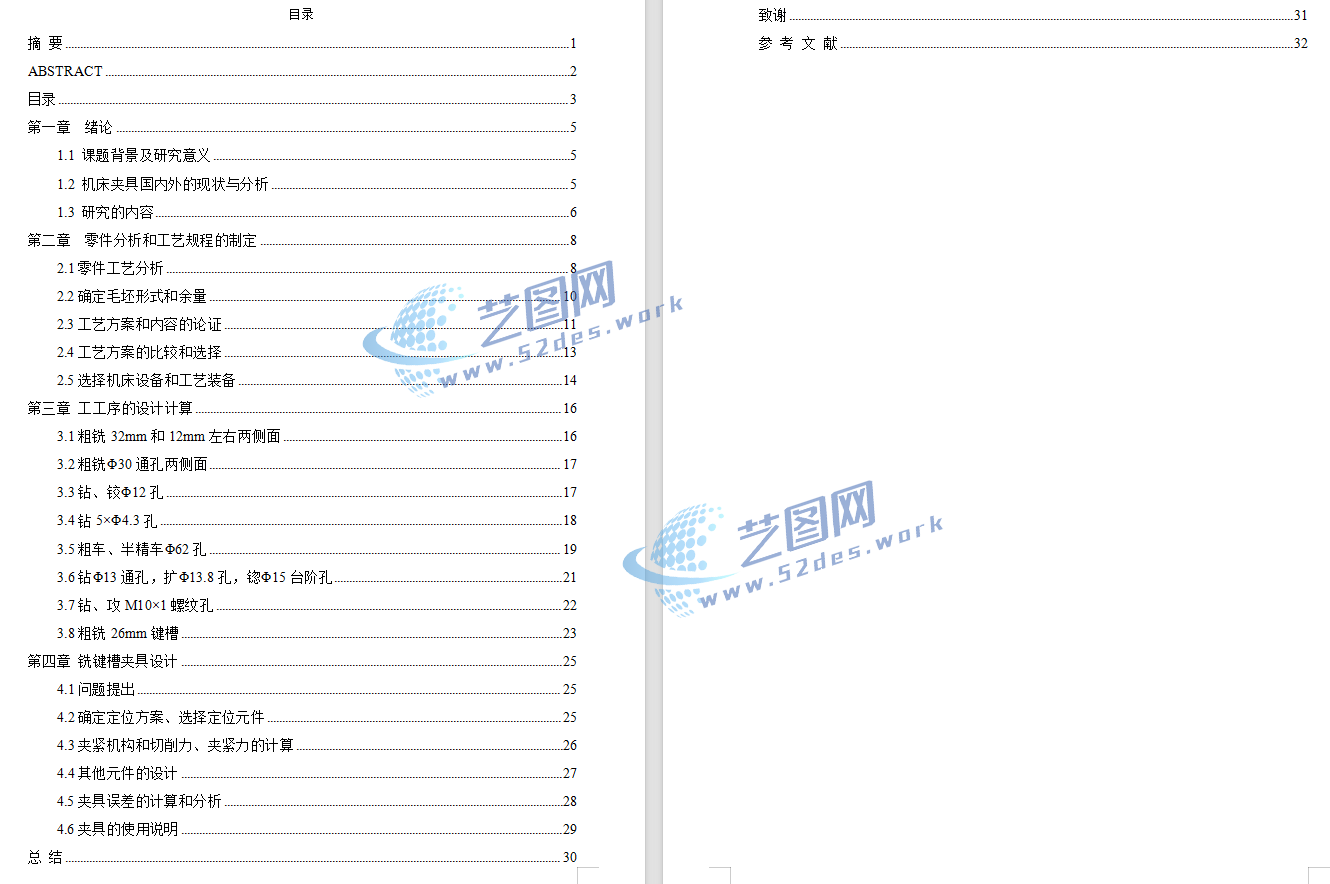

前刹车调整臂外壳设计说明书内容

夹紧机构采用开口垫片快速压紧方式，通过轴向压紧力使工件紧贴夹具体定位面，便于装卸操作并提高生产效率。该夹具结构紧凑、定位可靠，能够有效承受铣削过程中的切削力和振动，避免工件产生转动或窜动，保证键槽尺寸精度和加工一致性，适用于汽车刹车调整臂外壳类零件的专用铣槽加工。
