前刹车调整臂钻12孔夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25833

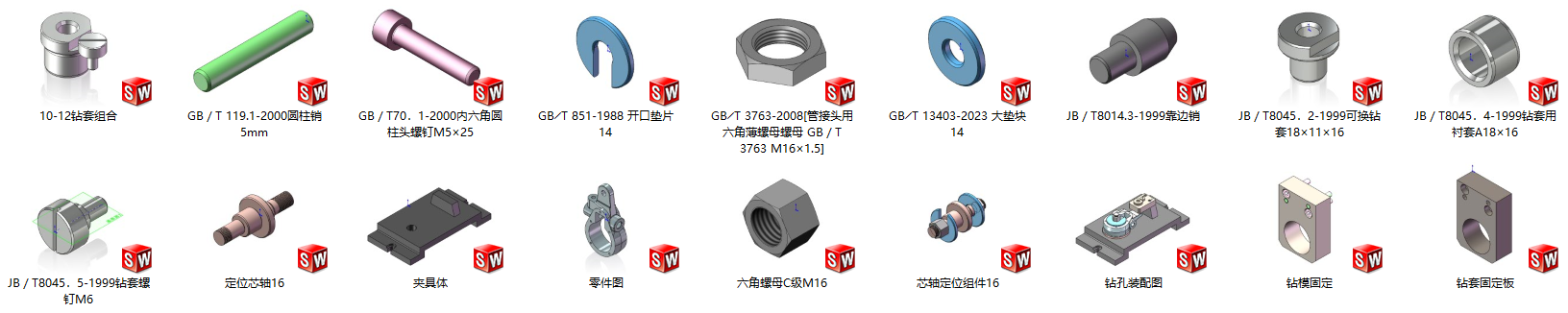

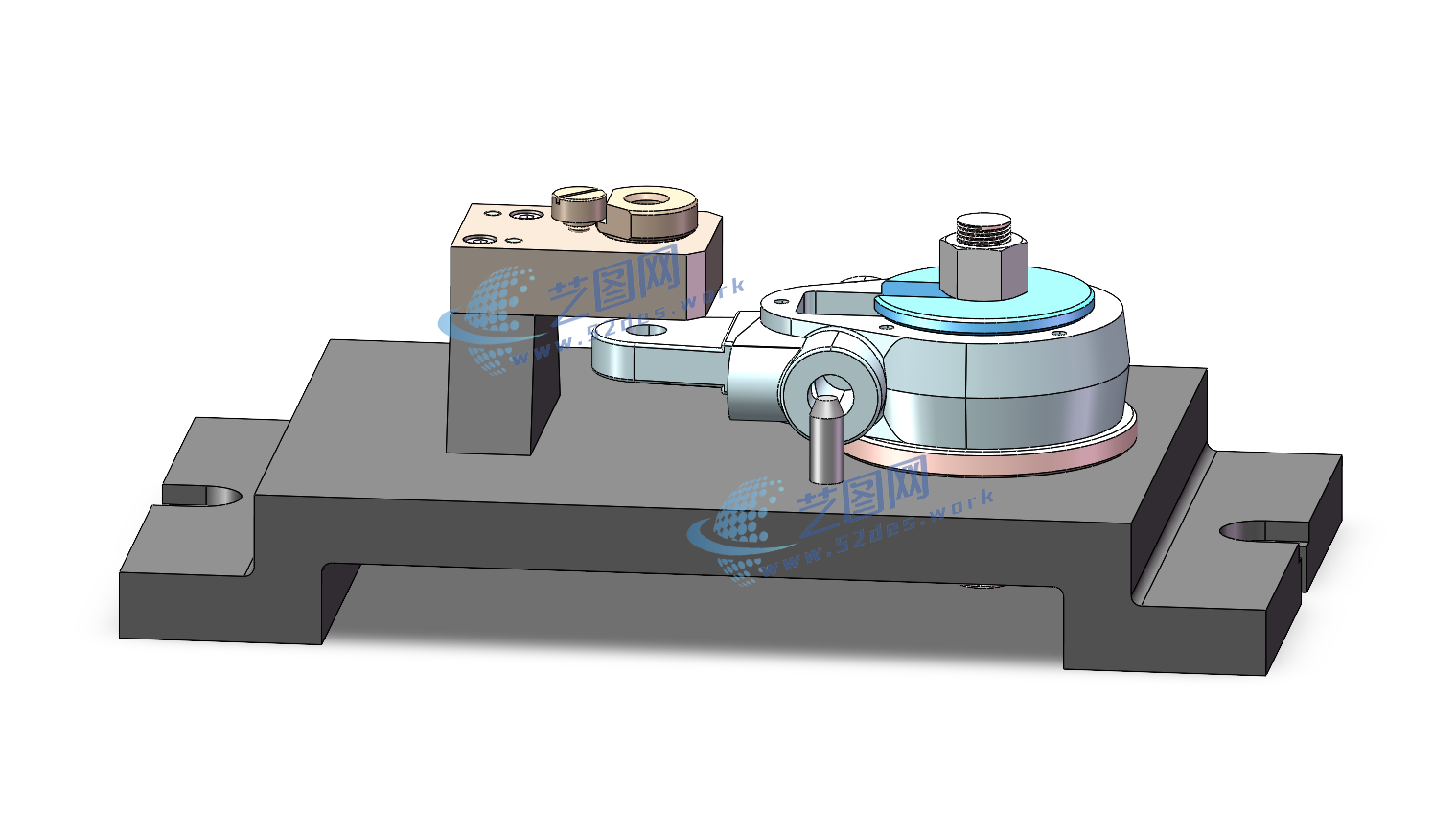

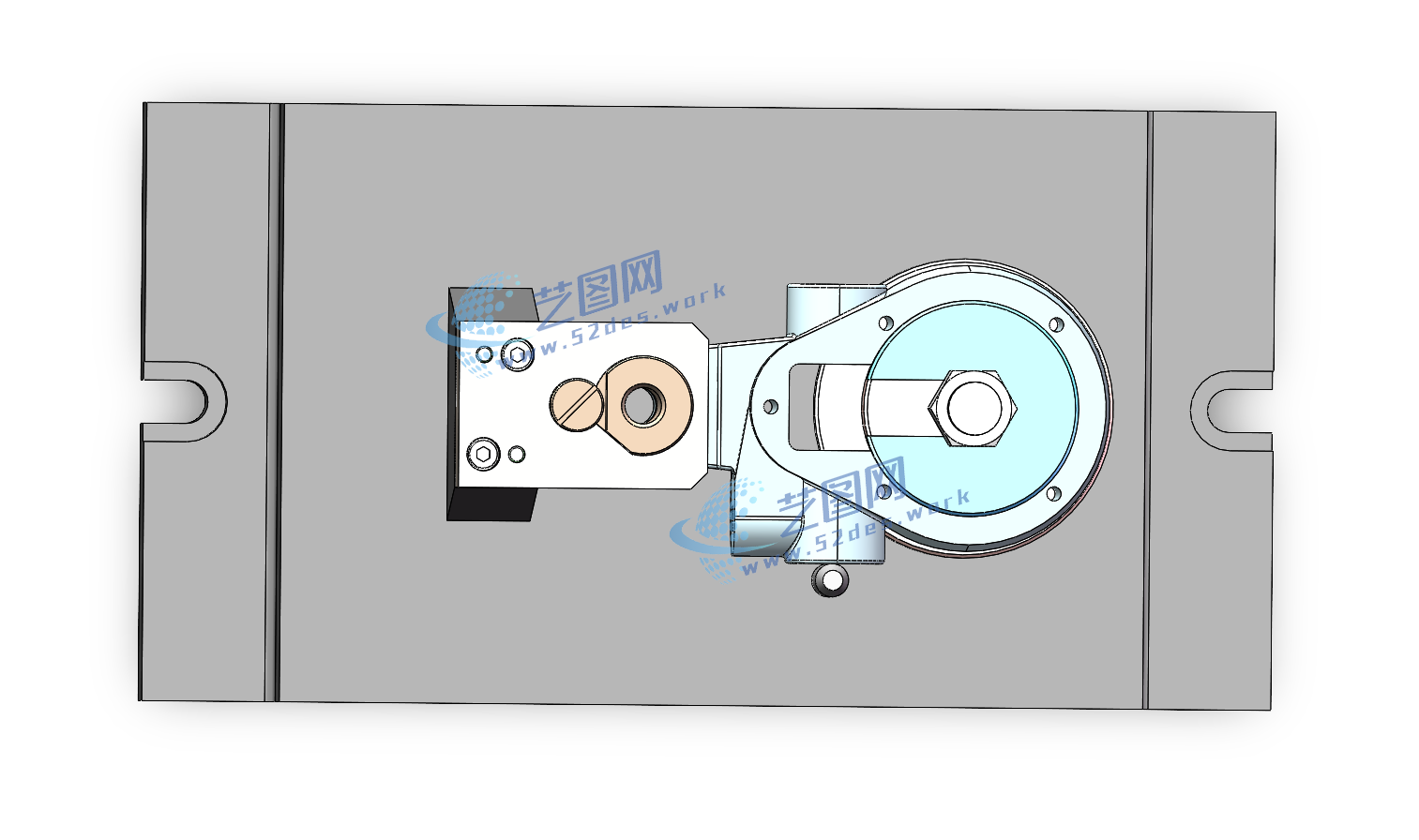

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 前刹车调整臂外壳夹具solidworks24版三维装配模型

该前刹车调整臂钻Φ12孔夹具采用定位芯轴、靠边销以及螺纹压块组合定位夹紧结构，针对刹车调整臂类零件具有回转体结构、孔加工精度要求较高的特点进行设计。夹具以工件中心孔作为主要定位基准，通过定位芯轴与零件孔配合，实现工件径向定位并限制主要自由度，保证钻孔加工时孔中心与机床主轴保持准确对准；同时利用靠边销对侧向位置进行辅助定位，防止工件加工过程中发生转动偏移。

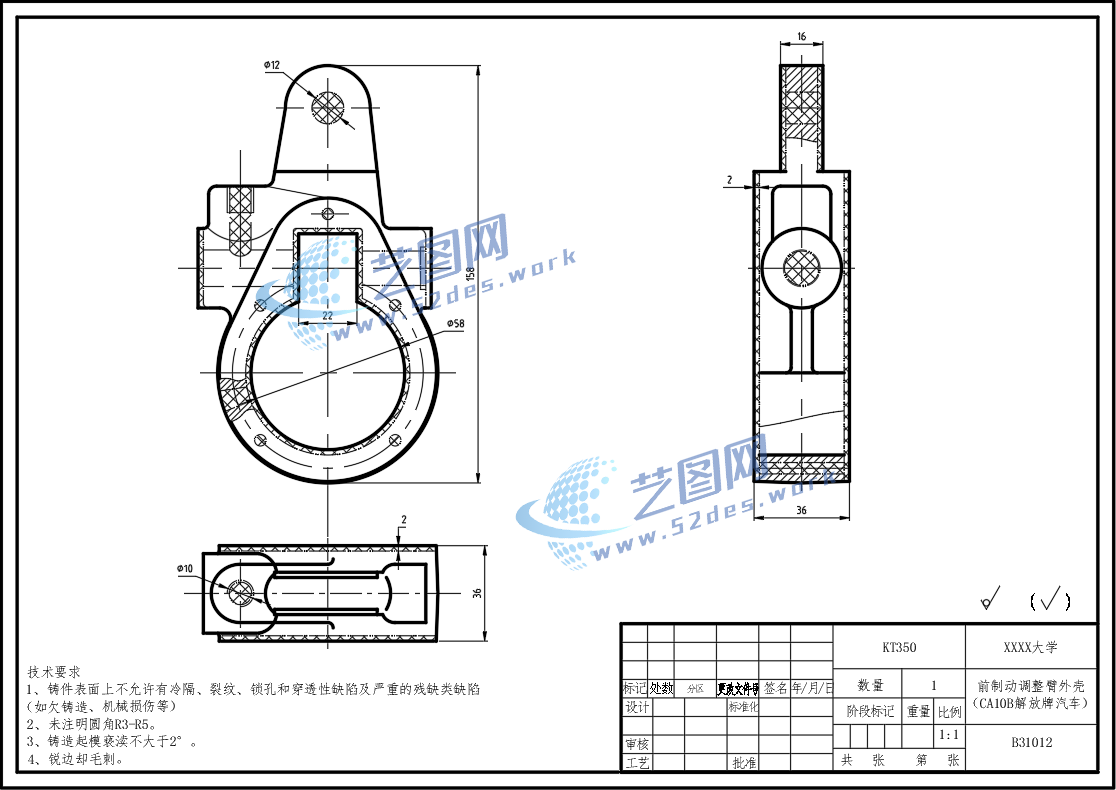

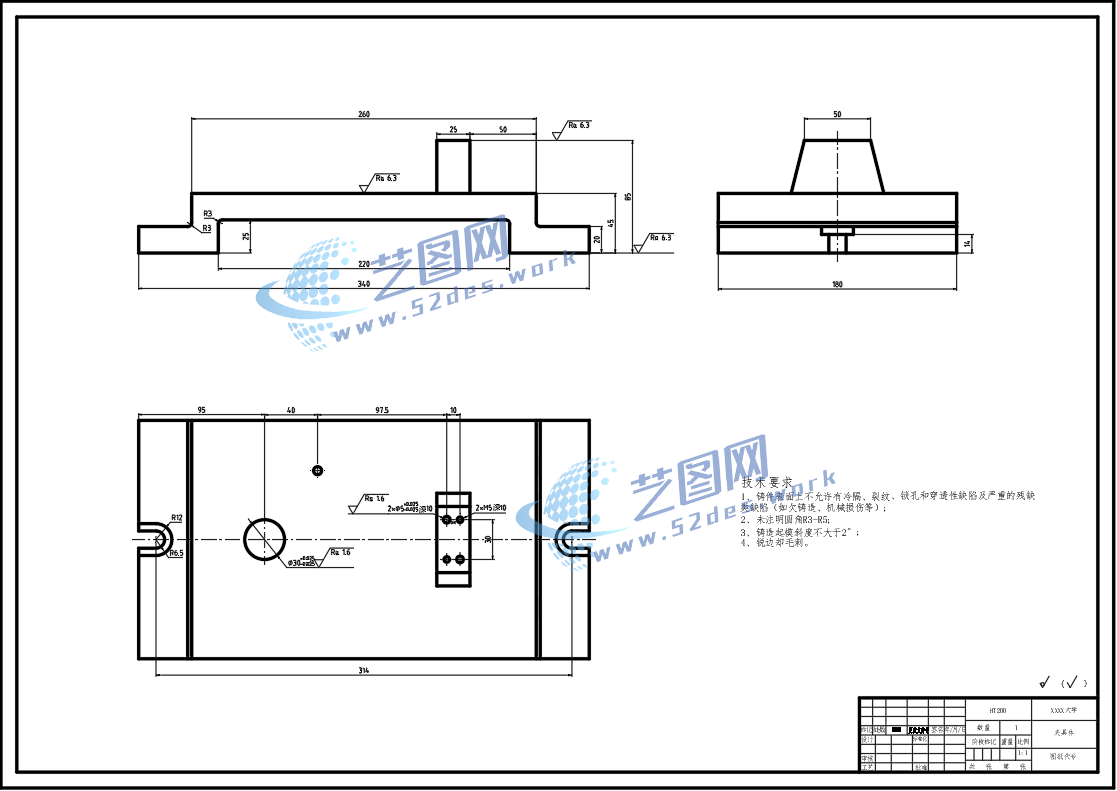

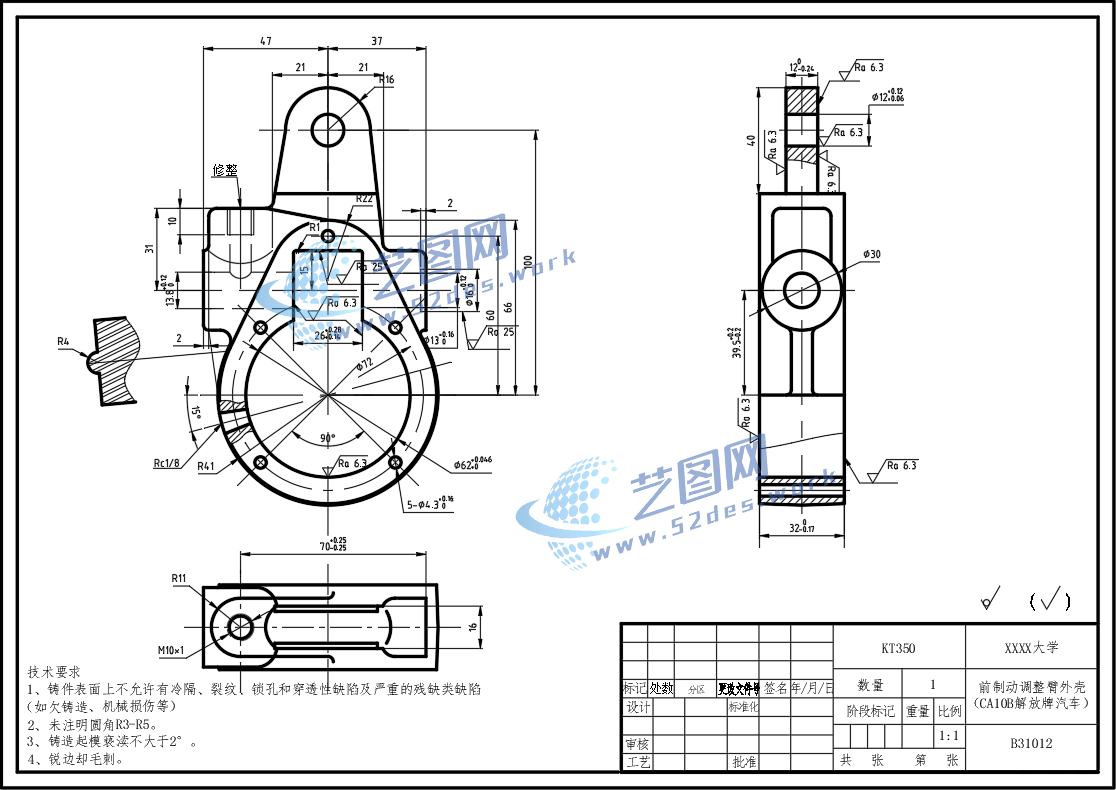

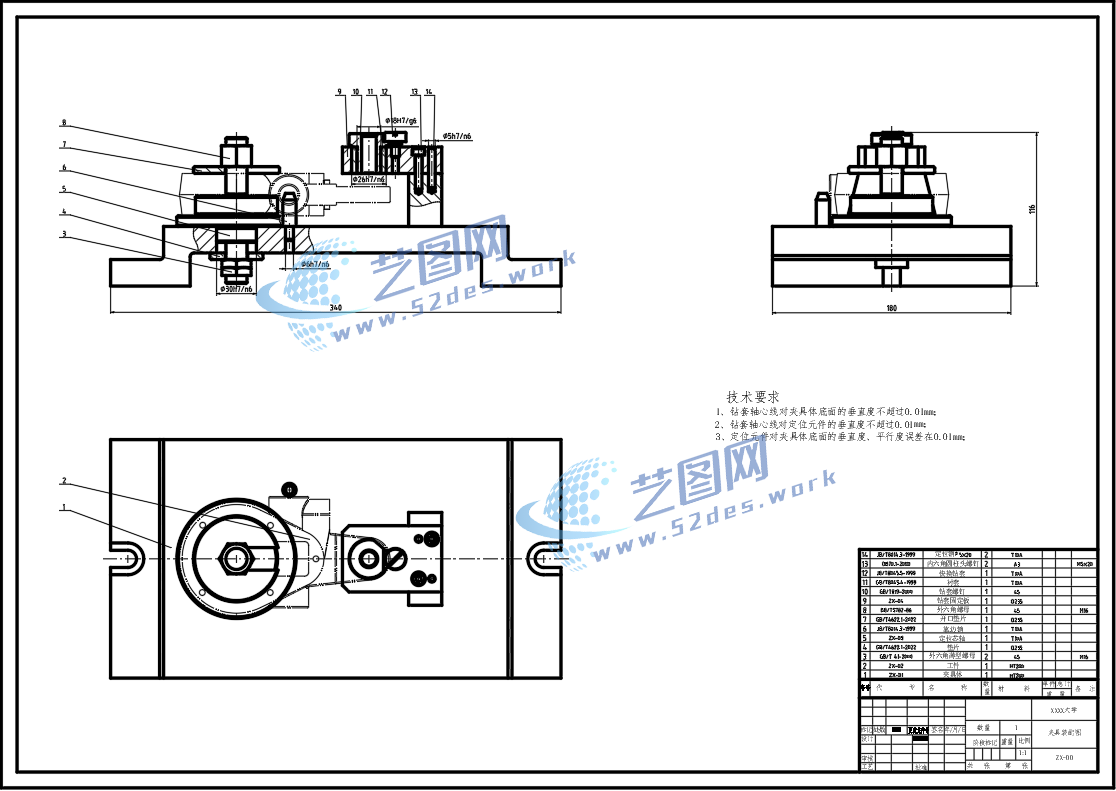

前刹车调整臂外壳夹具CAD装配图 前刹车调整臂外壳CAD零件图 前刹车调整臂外壳CAD夹具体 前刹车调整臂外壳CAD毛坯图

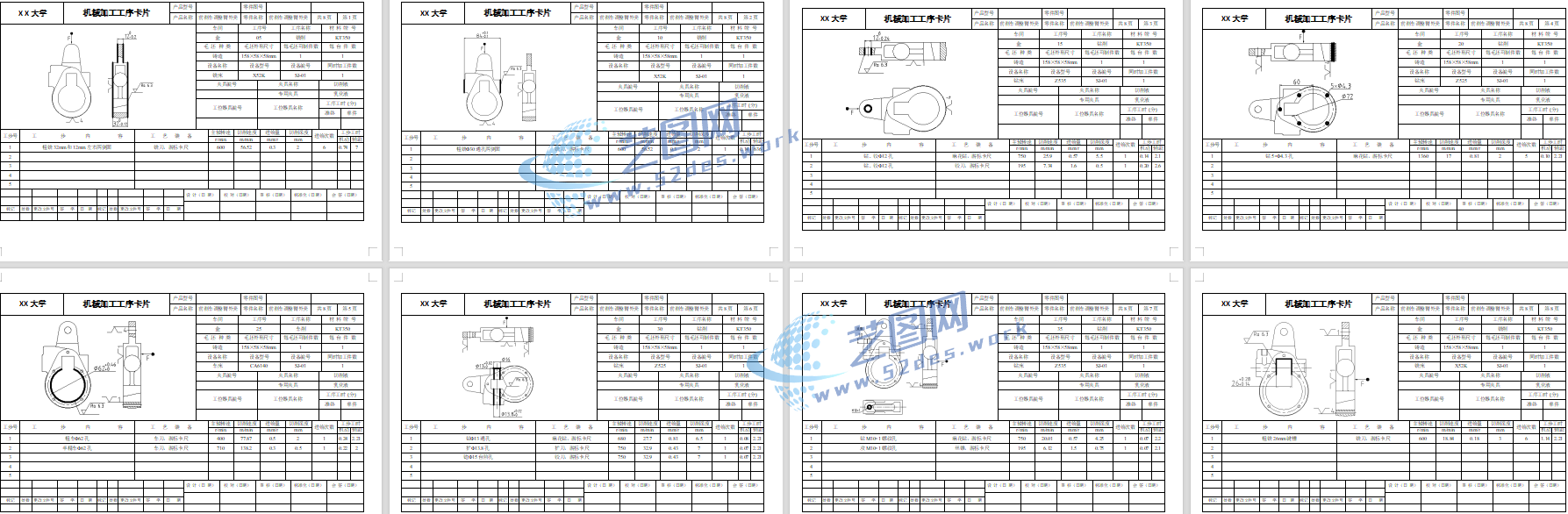

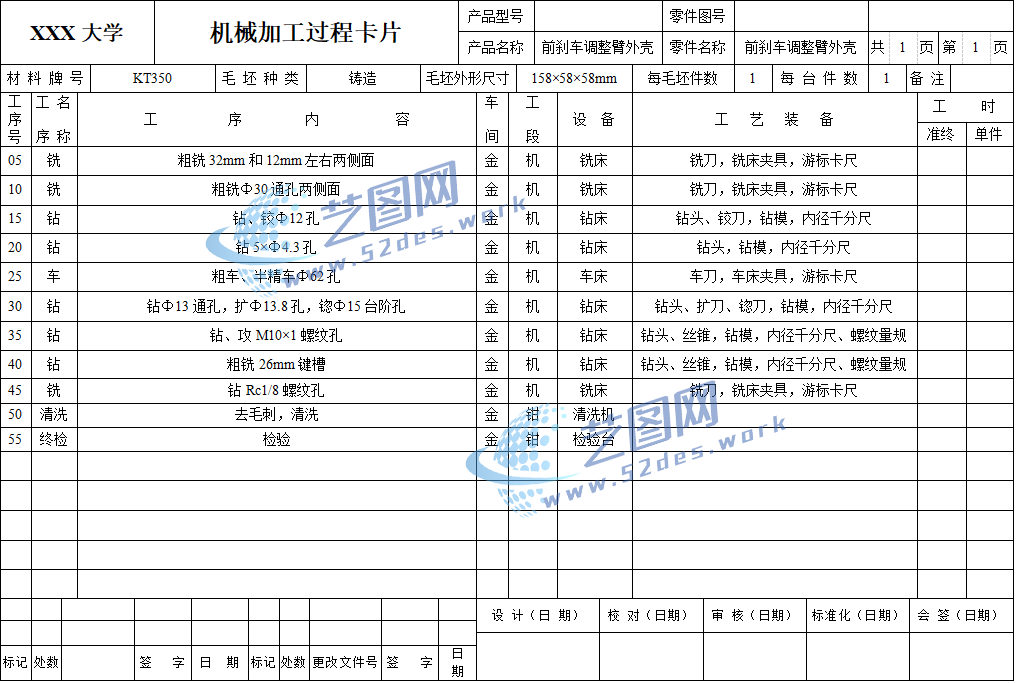

机械加工工序卡

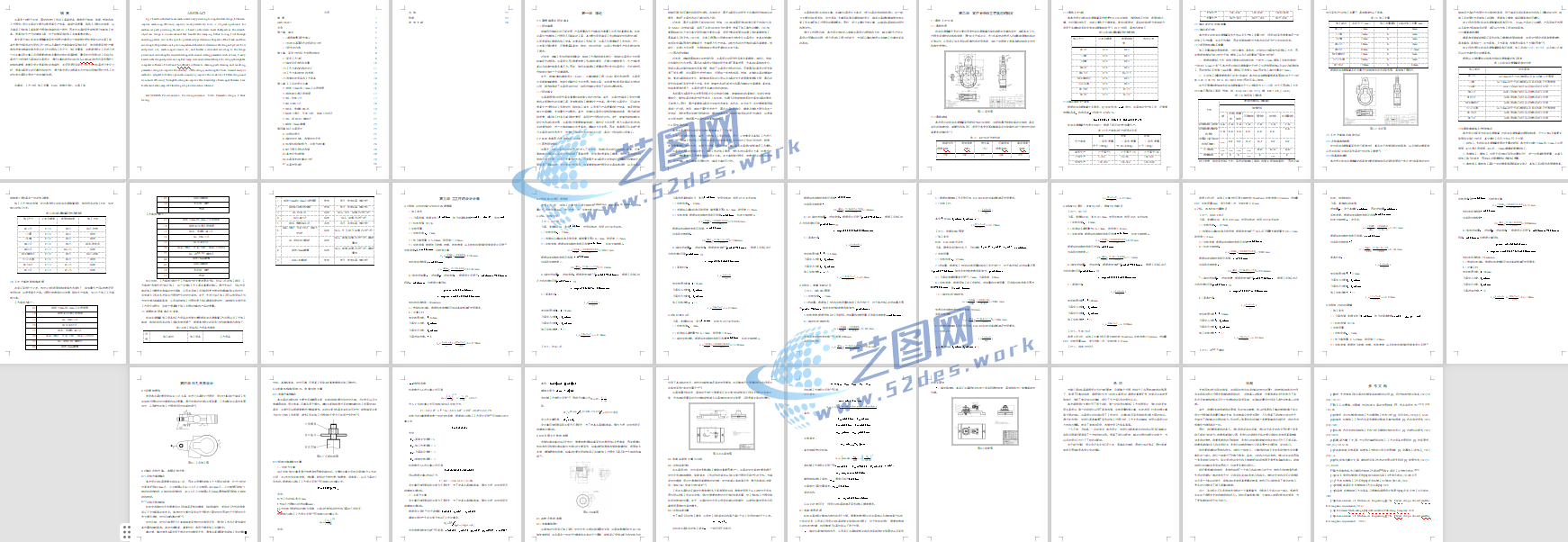

前刹车调整臂外壳设计说明书内容

夹紧部分采用螺纹压块结构，通过旋紧螺纹机构产生轴向压紧力，使工件可靠贴合定位面，提高装夹刚度。该夹具结构简单紧凑，定位精度高，夹紧操作方便，可有效降低钻削振动对加工质量的影响，保证Φ12孔的位置精度和尺寸要求，适用于汽车制动系统调整臂类零件的专用钻孔加工。
