831003拨叉铣18槽夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25834

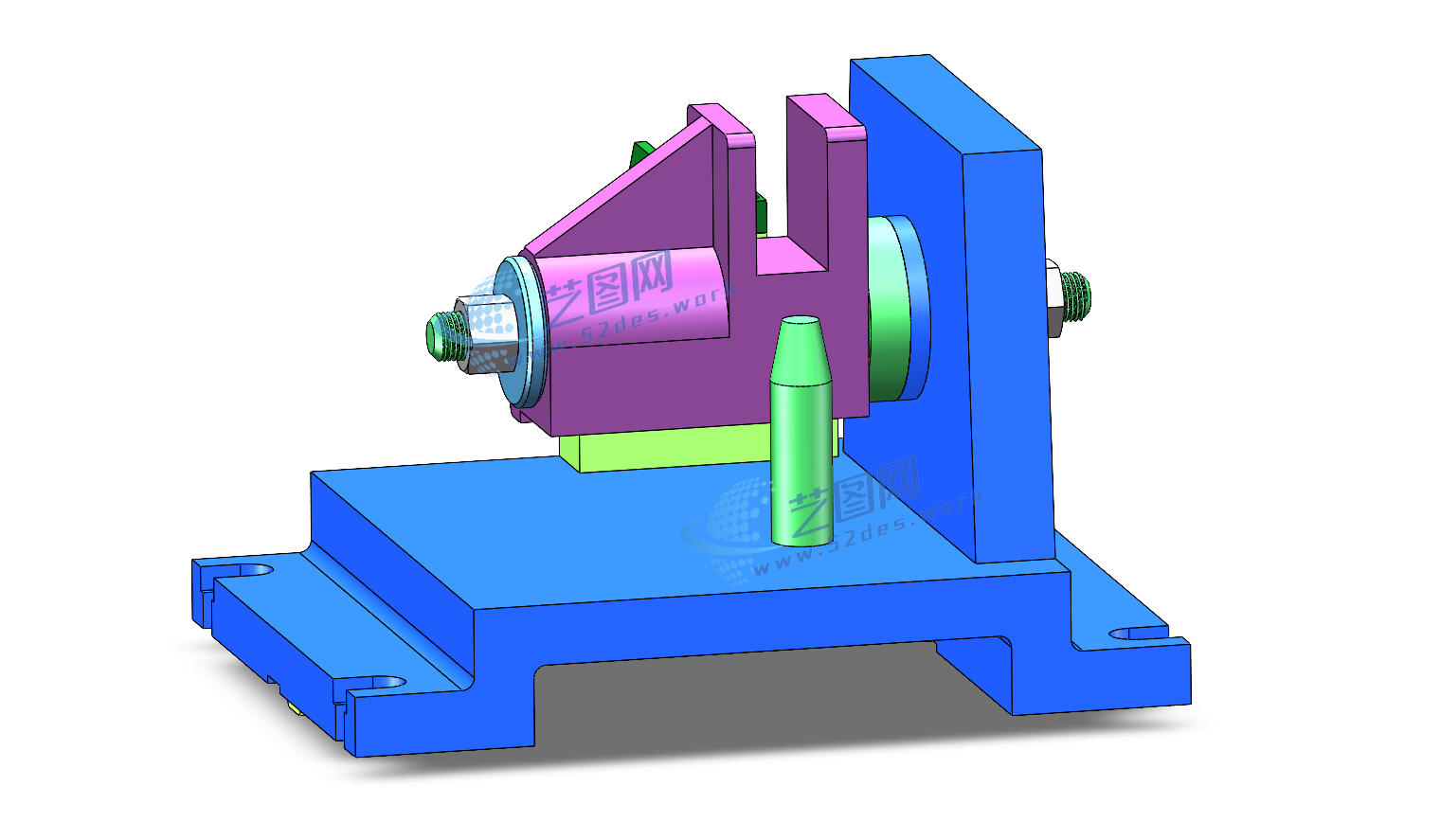

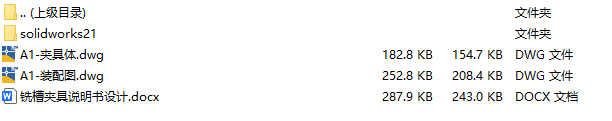

文件内容：solidworks24版三维模型、CAD图纸、设计说明书solidworks24版本模型源文件，可编辑，含参数 831003拨叉夹具solidworks24版三维装配模型

该831003拨叉铣18槽夹具采用“一面两销”定位方式，以拨叉零件底面作为主要定位基准，配合两个定位销实现精准定位。其中底面限制工件3个自由度，圆柱销与削边销分别限制工件的移动及转动自由度，使工件在夹具中保持唯一确定的位置。该定位方案符合六点定位原理，能够有效保证18mm槽加工时的槽宽尺寸、槽深以及槽相对于拨叉孔的位置精度。

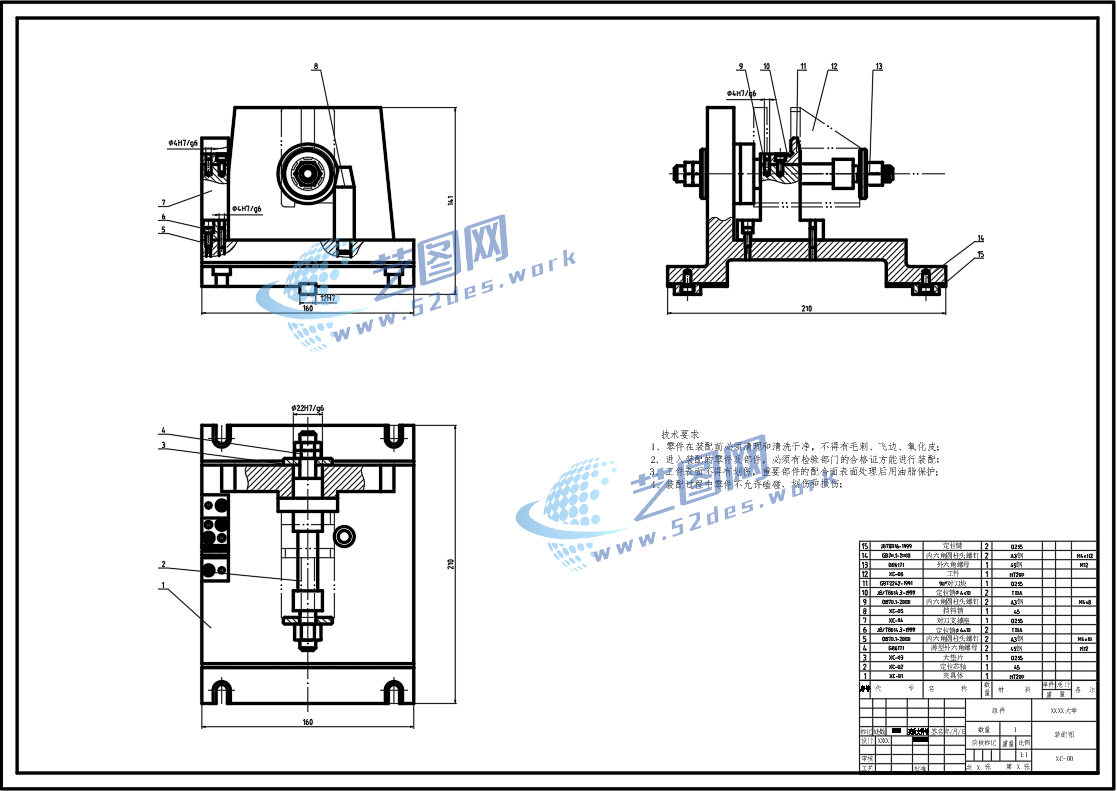

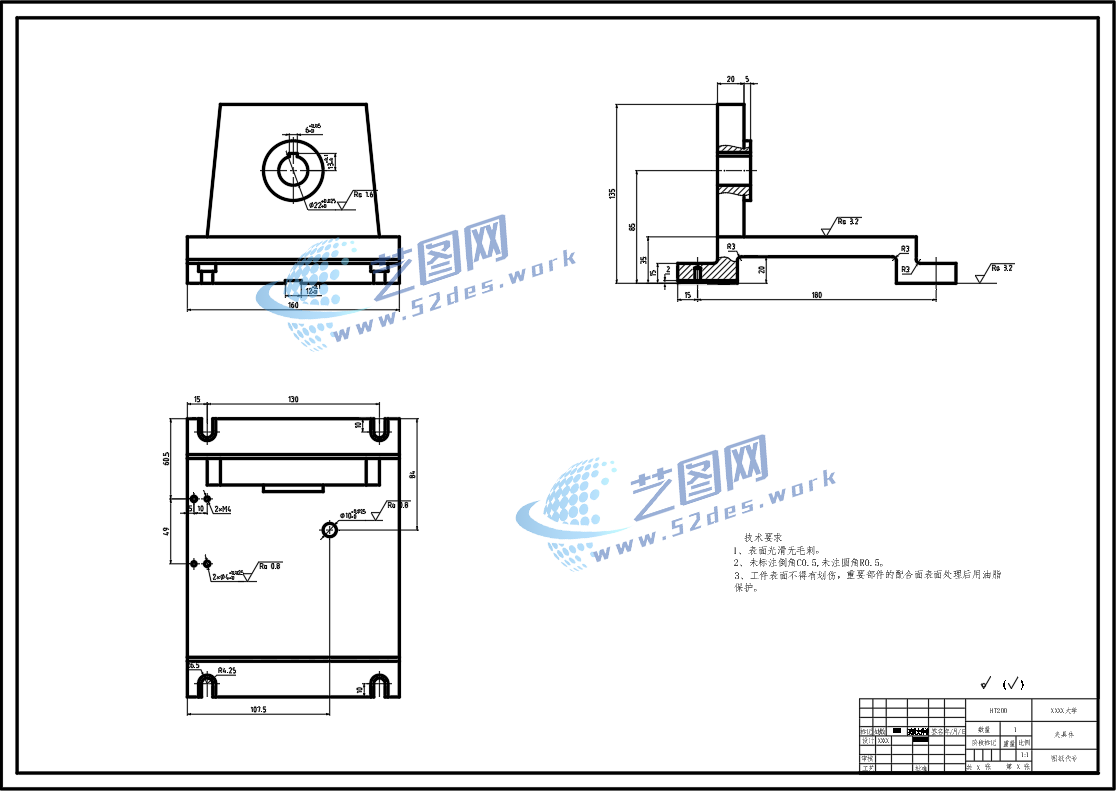

831003拨叉夹具CAD装配图 831003拨叉CAD夹具体 831003拨叉设计说明书内容

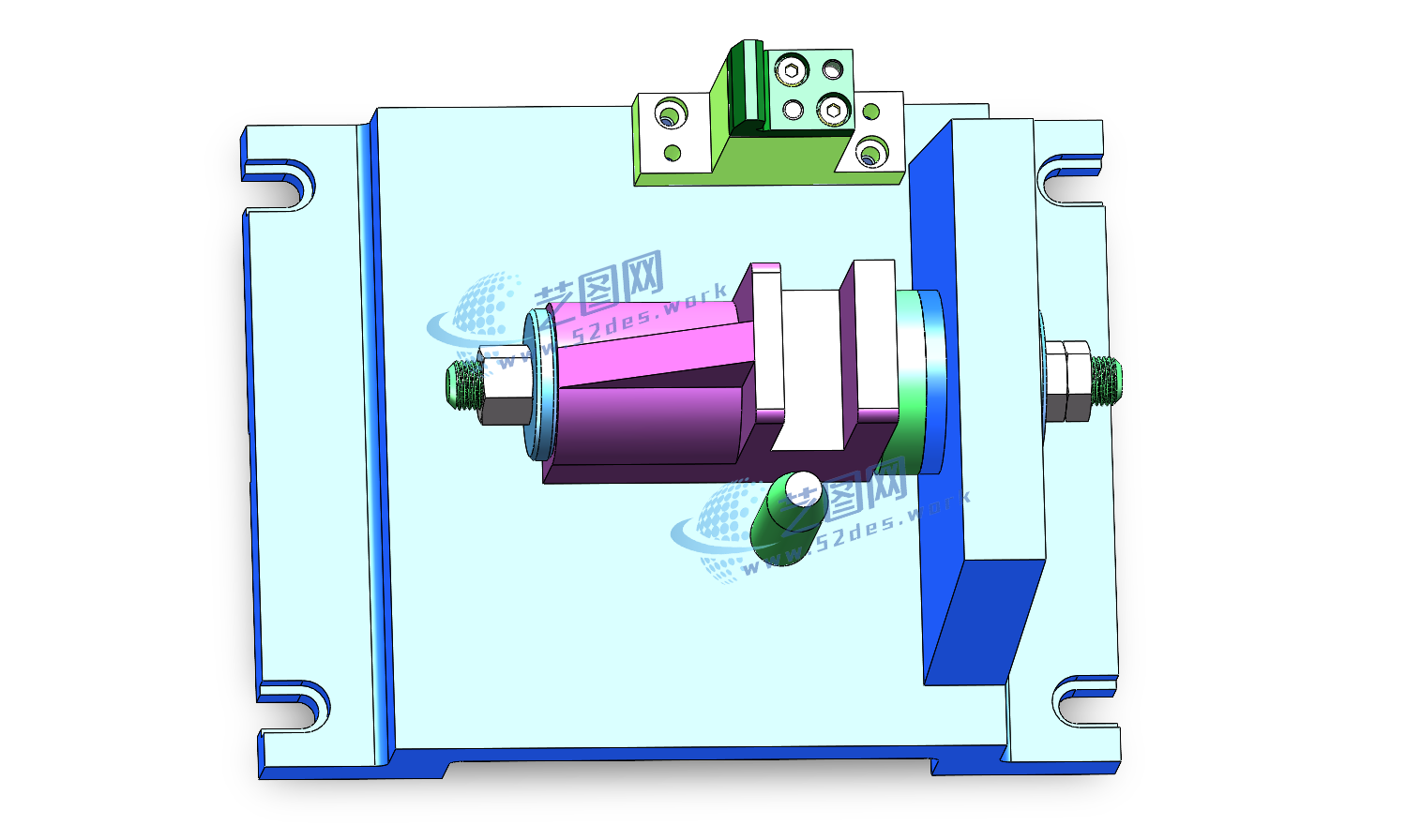

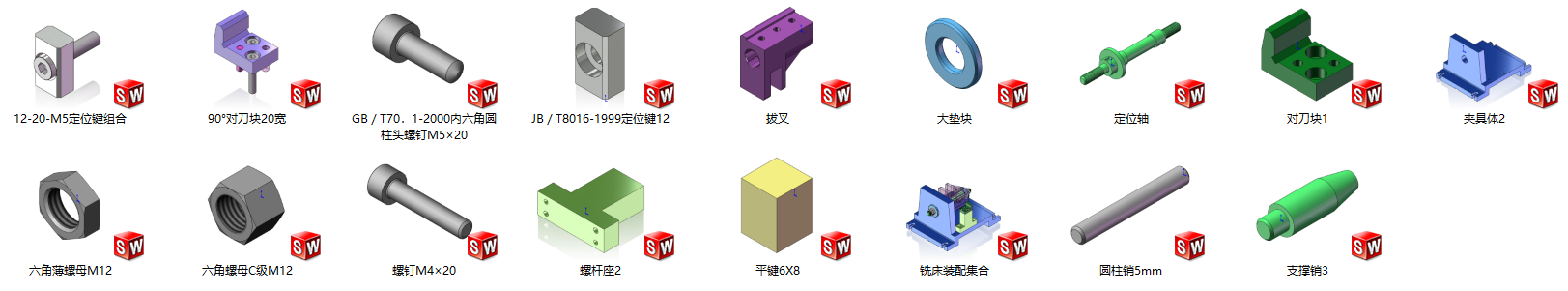

夹具整体由夹具体、支撑板、定位销、压紧螺杆、压板及侧向支撑结构组成。工件通过芯轴或定位销与孔基准配合定位，利用螺旋夹紧机构将拨叉压紧在定位面上，提高铣削过程中的抗振能力。夹具采用立式结构布置，使铣刀能够方便进入槽加工区域，同时保证切削力方向与夹紧力方向协调，提高加工稳定性。该夹具结构紧凑、刚性良好，适用于831003拨叉类零件批量铣槽加工。
