文件内容：CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图

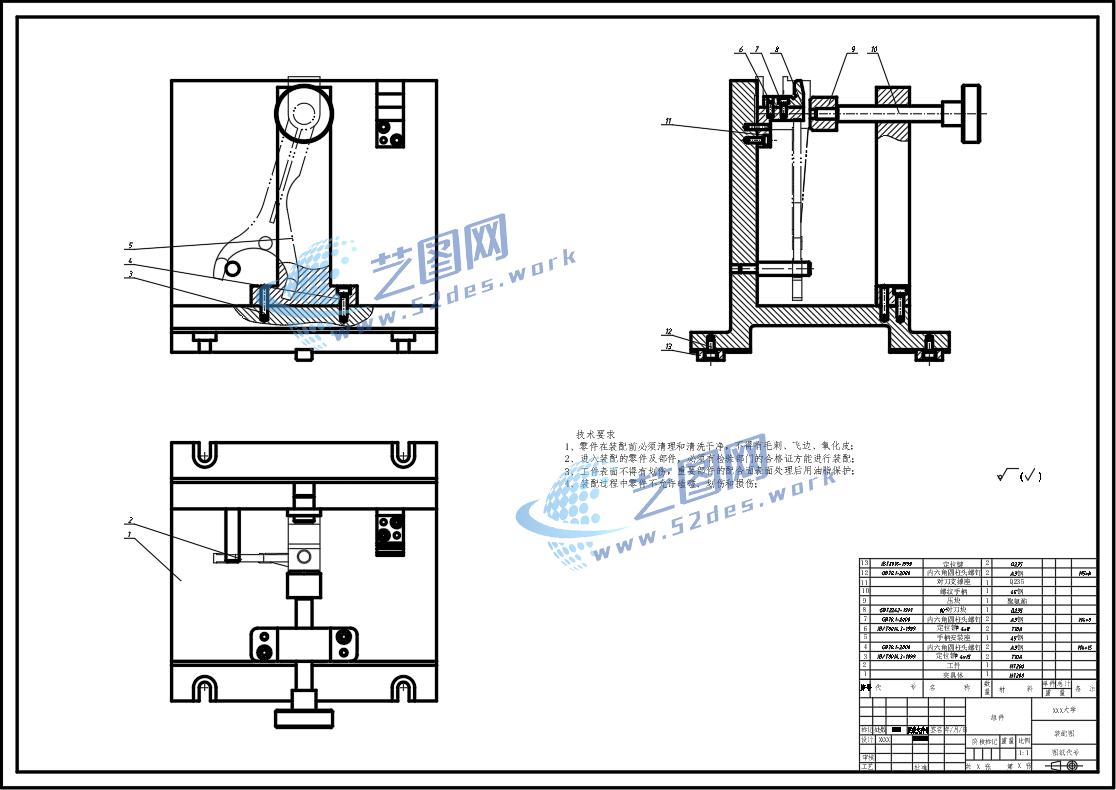

1-4档变速叉夹具CAD装配图
该1-4档变速叉铣15槽夹具采用定位销、靠边销及压块组合定位夹紧结构，针对变速叉零件结构细长、槽加工位置精度要求较高的特点进行设计。夹具以工件已有孔及端面作为主要定位基准，通过定位销实现精准定位，限制工件主要自由度；同时利用靠边销对侧向位置进行辅助约束，保证变速叉在铣削15槽过程中保持正确的安装姿态，提高槽的位置尺寸精度。

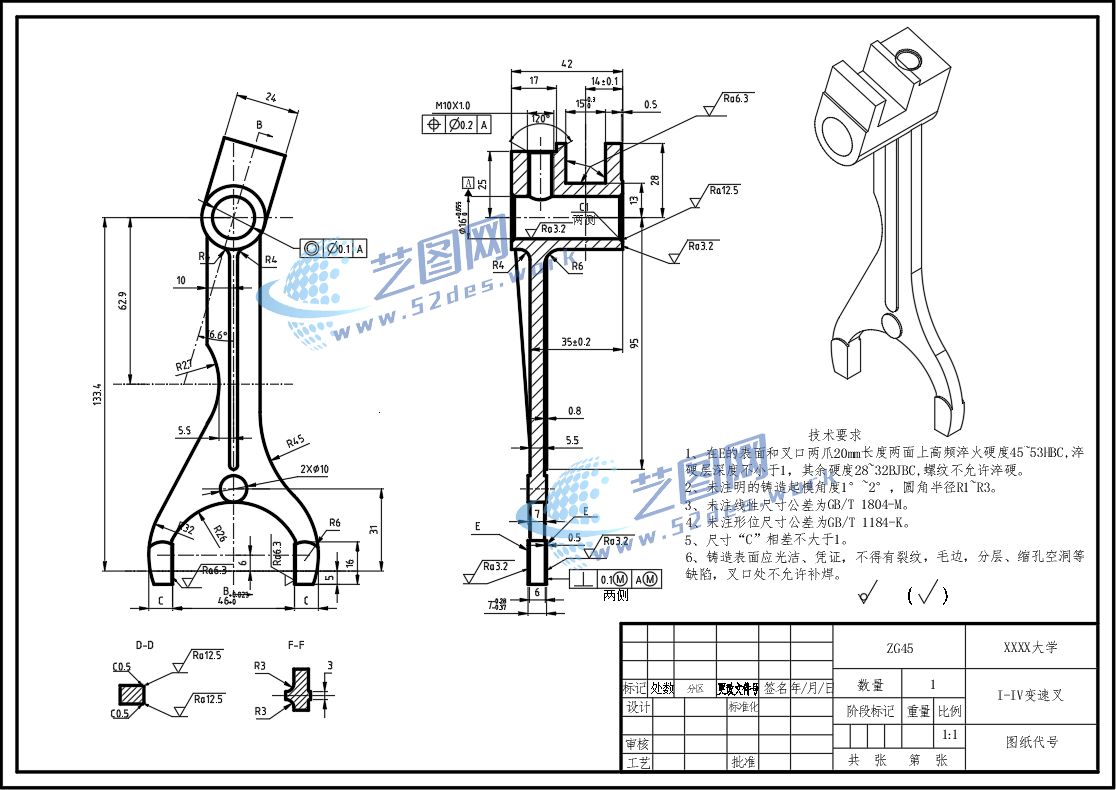

1-4档变速叉CAD零件图

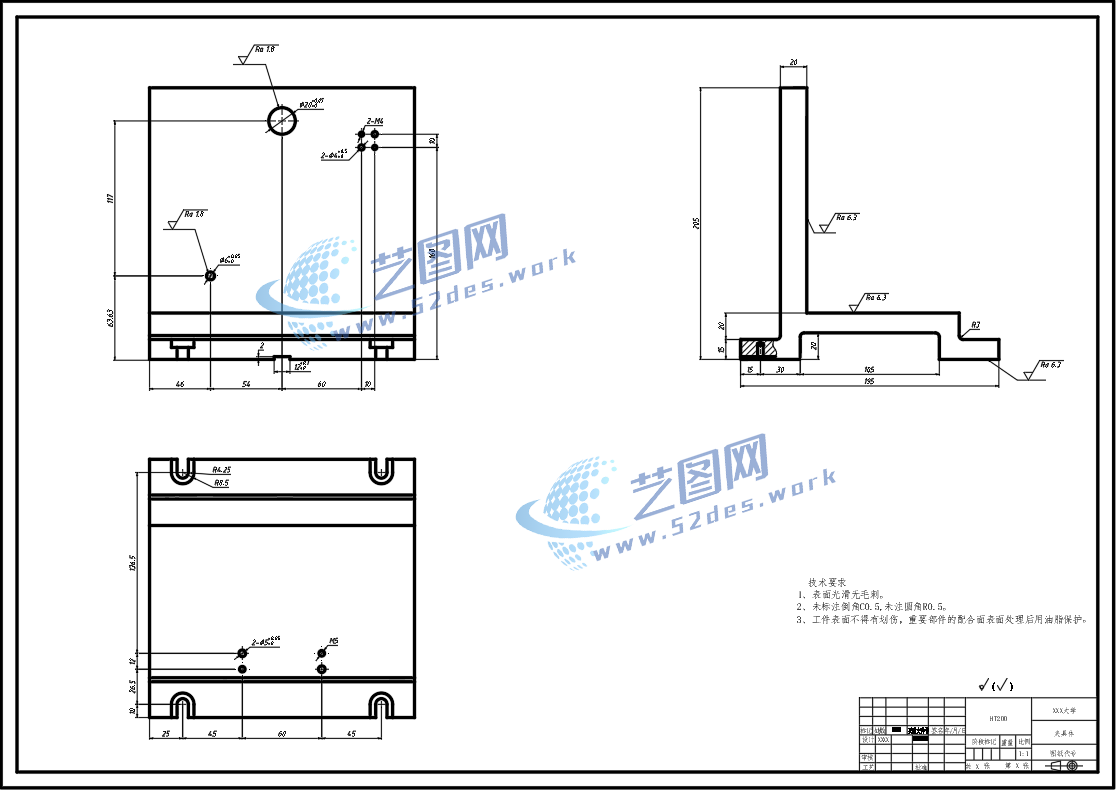

1-4档变速叉CAD夹具体

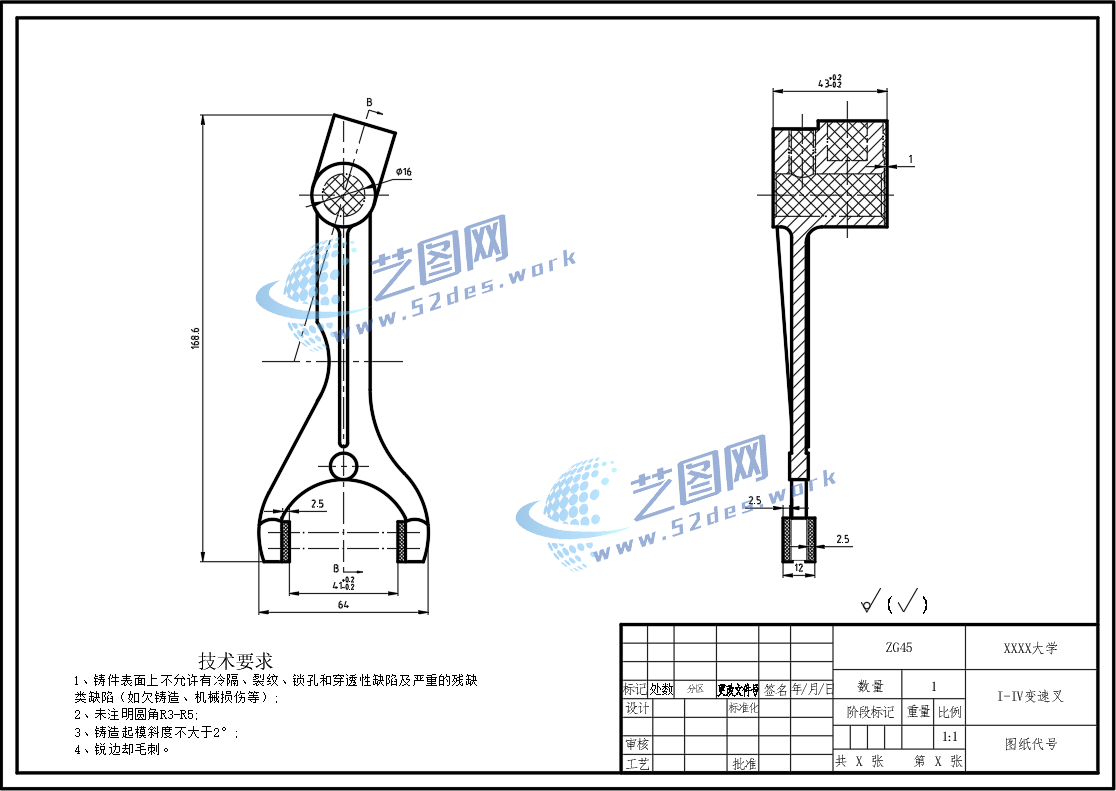

1-4档变速叉CAD毛坯图

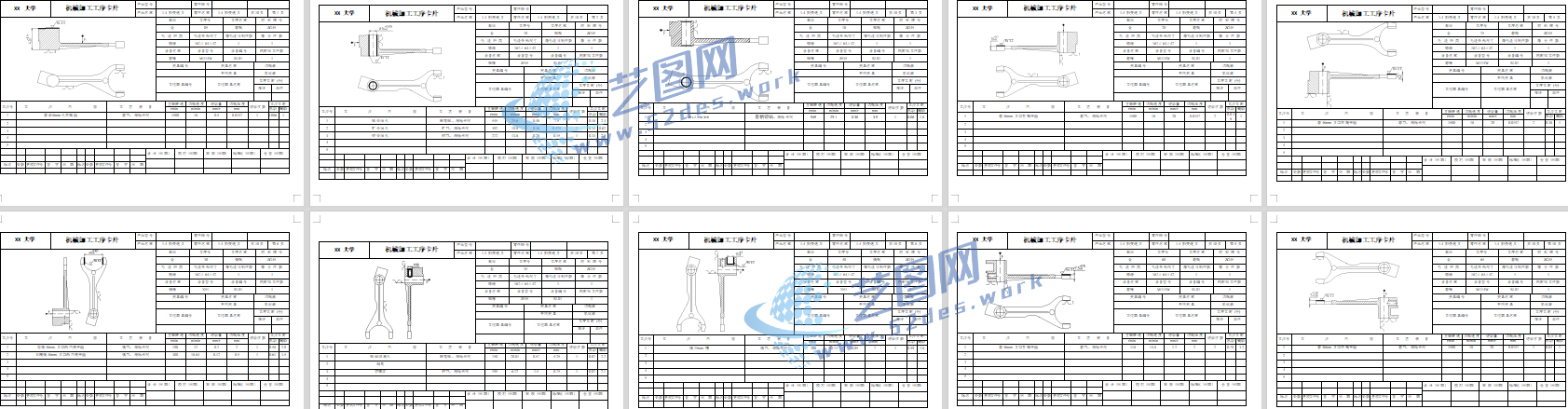

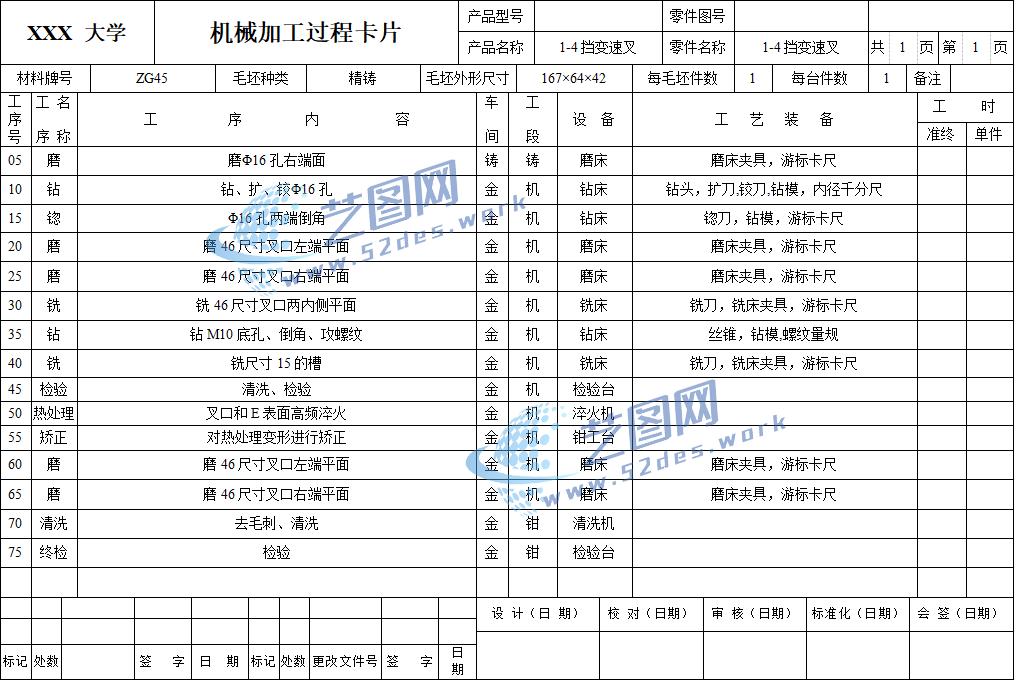

机械加工工序卡

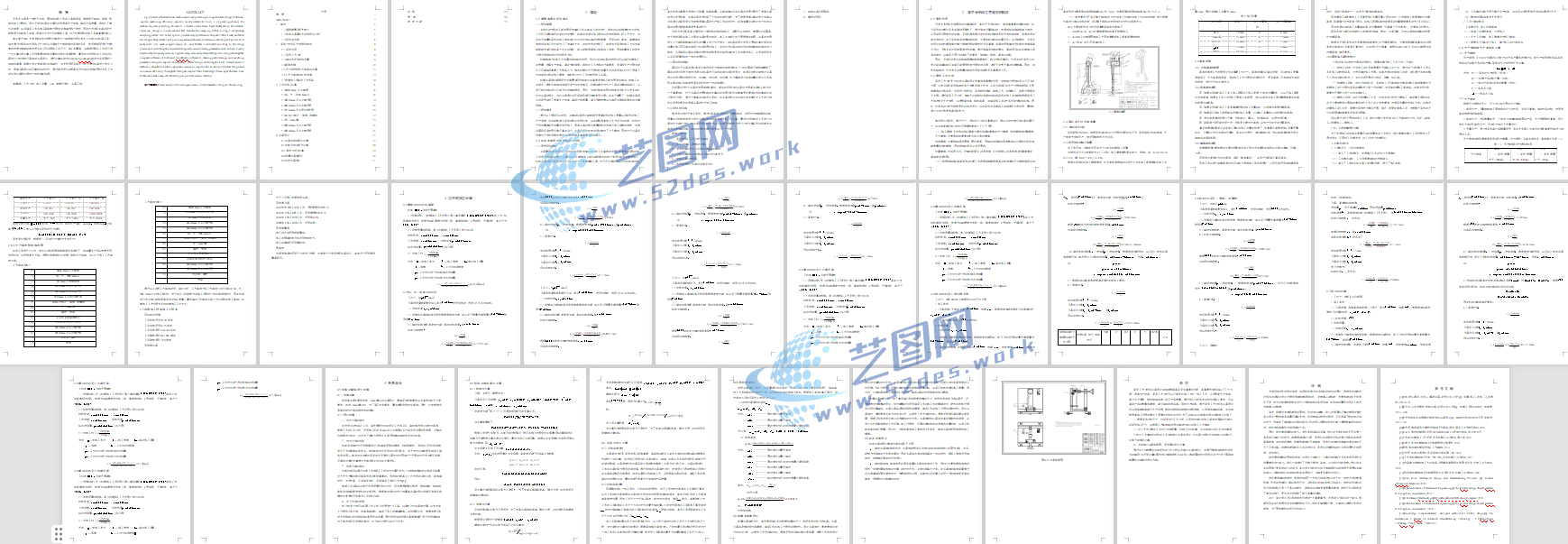

1-4档变速叉设计说明书内容
夹紧机构采用压块压紧方式，通过螺旋机构产生稳定夹紧力，使工件紧贴定位元件，增强加工过程中的整体刚性。该夹具结构紧凑，定位可靠，能够有效抵抗铣削过程中产生的切削力和振动，避免工件发生偏移或松动，适用于1-4档变速叉槽类加工，提高加工效率及零件一致性。
