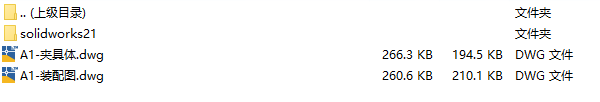

文件内容：solidworks24版三维模型、CAD图纸solidworks24版本模型源文件，可编辑，含参数

操纵杆支架铣槽主要定位采用钻削加工后11mm孔，其定位符合一面两销定位，夹紧机构采用移动式压板，一面两销定位属于夹具中6个自由度完全定位，夹具体底部设计有定位键，其能够方便与机床拖板实现定位连接，然后通过支耳侧边孔实现固定夹紧定位，从而实现整体夹具的稳定安装。

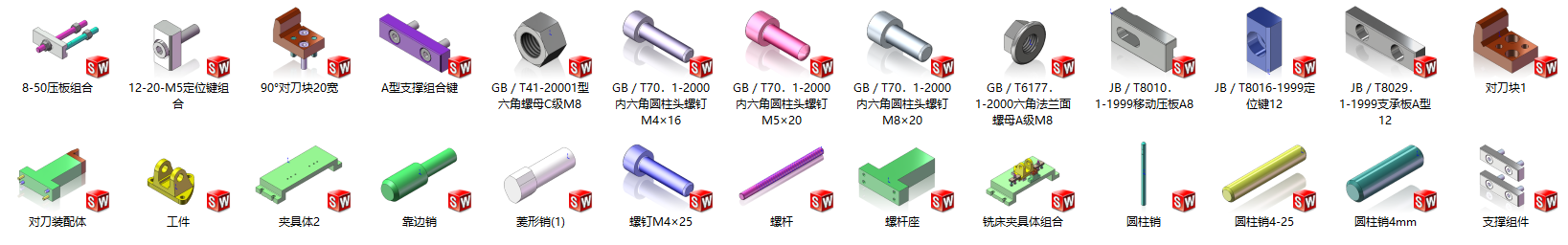

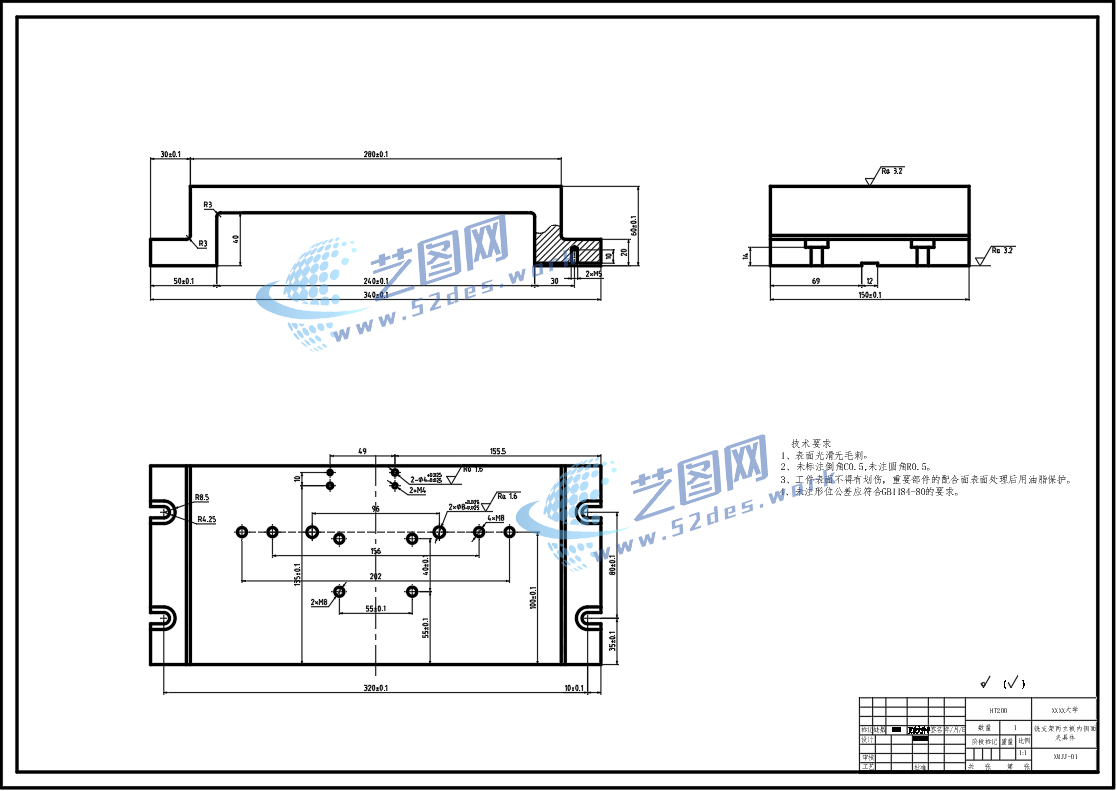

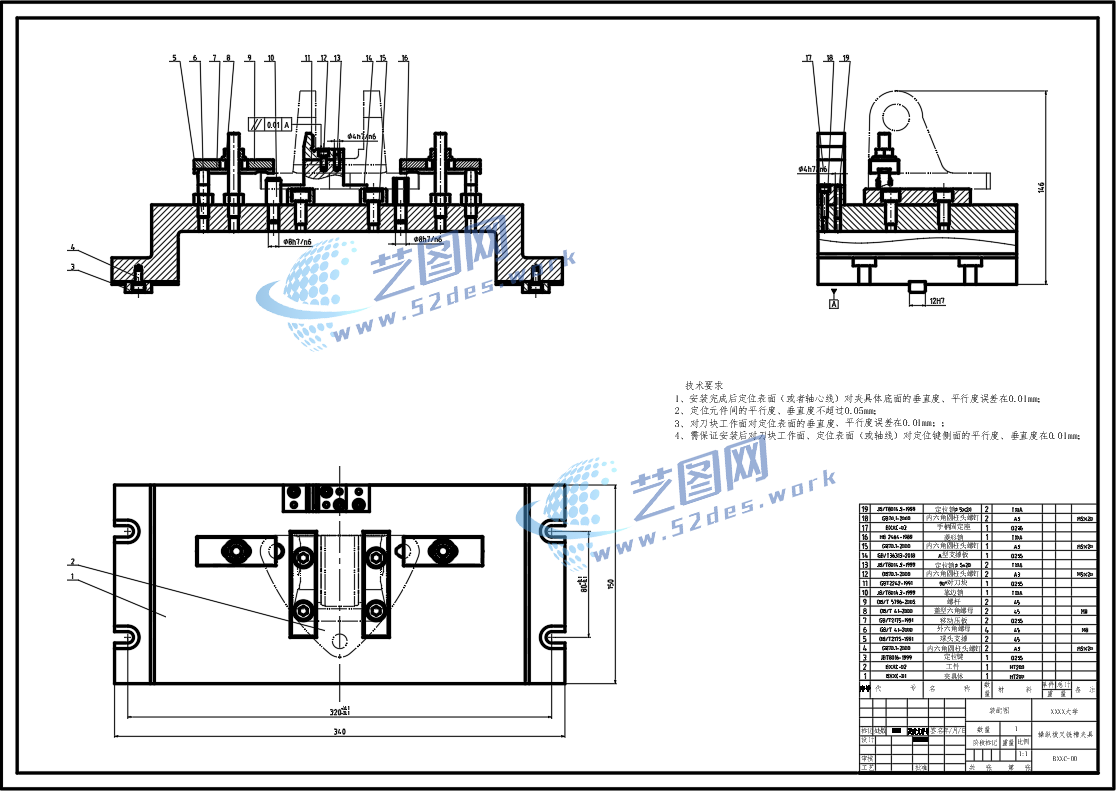

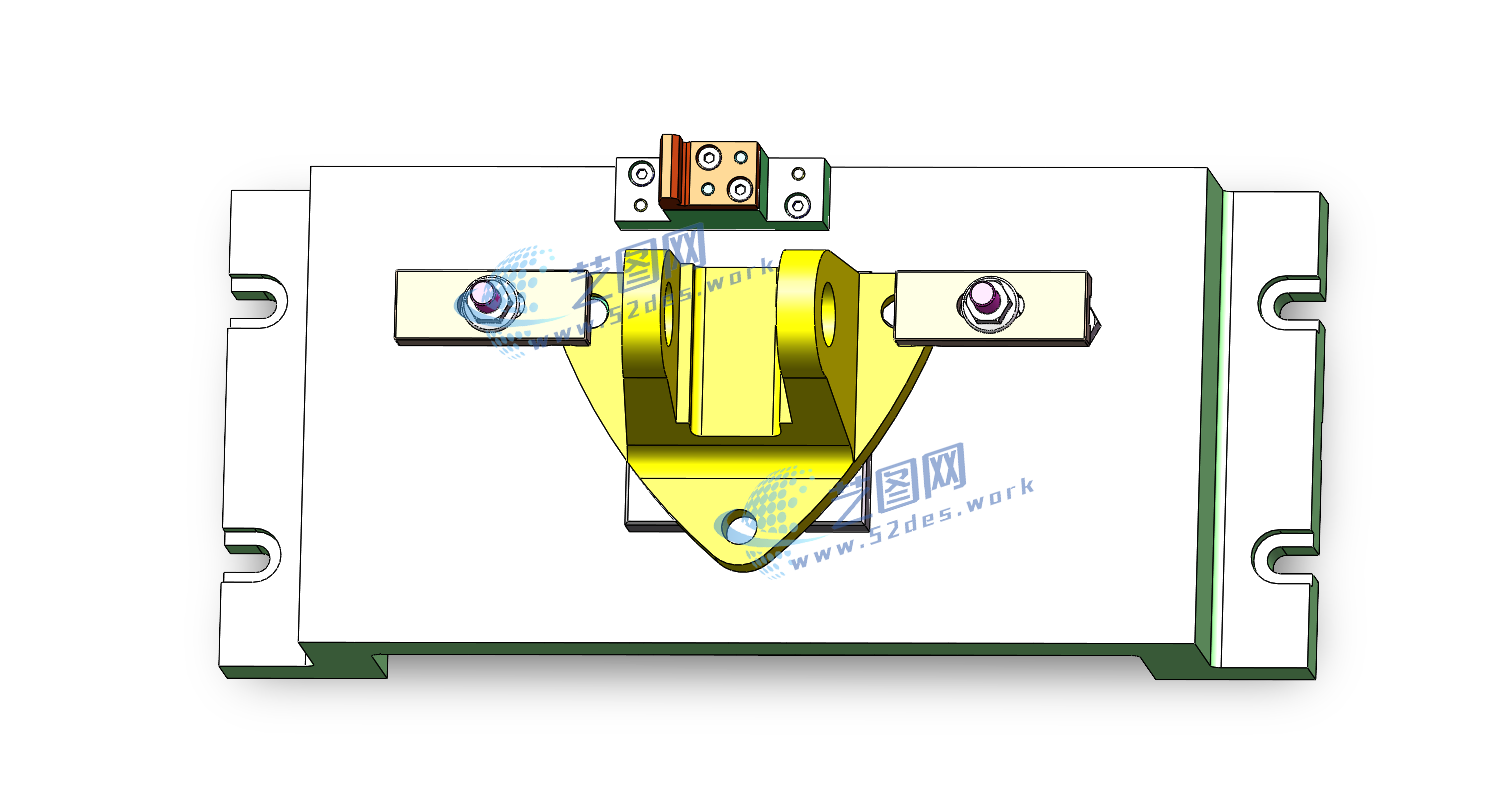

操纵杆支架夹具solidworks24版三维装配模型 操纵杆支架夹具solidworks24版三维装配模型 操纵杆支架夹具CAD装配图 操纵杆支架CAD夹具体
