十字轴万向节结构设计含CAD图纸+说明书｜C25861

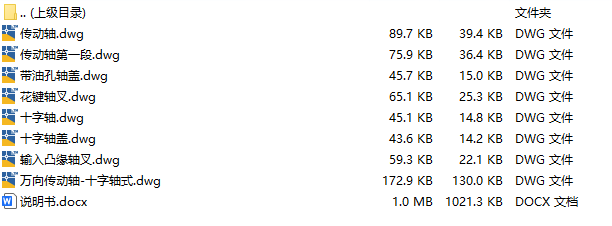

文件内容：CAD图纸、设计说明书

十字轴万向节主要由主动叉、从动叉、十字轴、滚针轴承、轴承杯及密封组件等部分组成，采用十字轴中心铰接结构实现两根传动轴之间的角度补偿与动力传递。十字轴四端分别安装滚针轴承，通过轴承杯与两侧叉架配合连接，使输入轴与输出轴能够在一定夹角范围内保持连续旋转传动。整体结构具有承载能力强、传动稳定、结构紧凑等特点，广泛应用于汽车传动系统、工程机械及重载机械设备中。

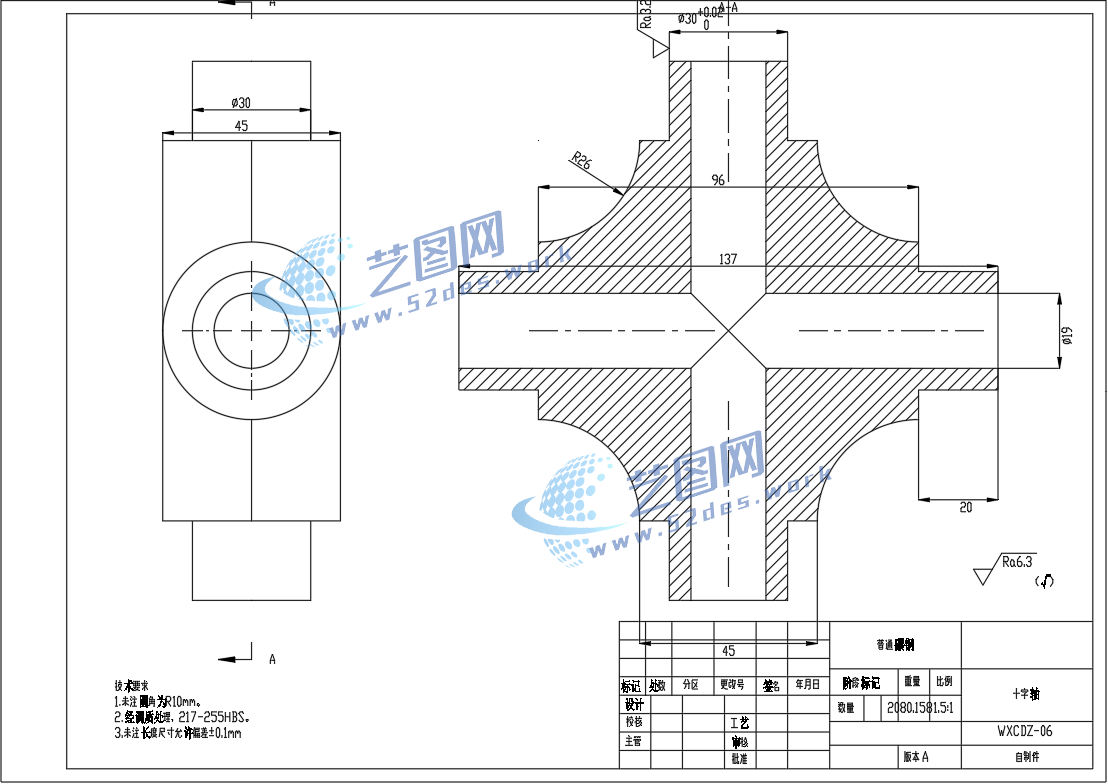

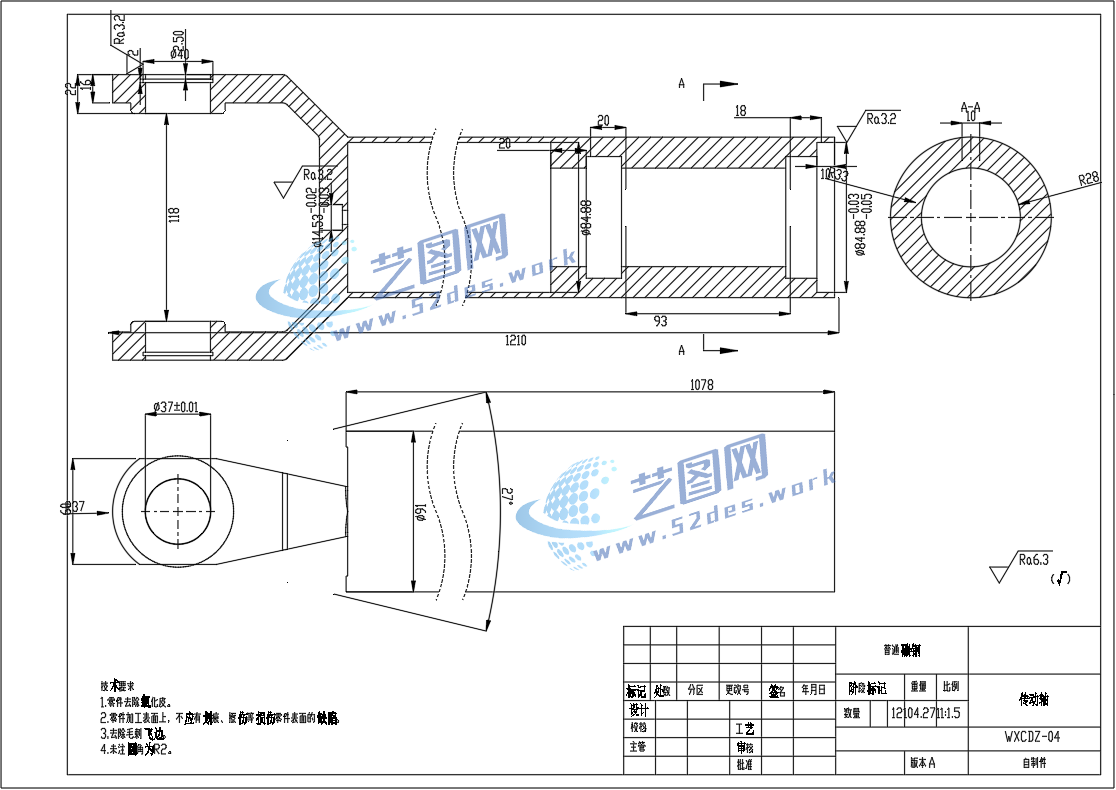

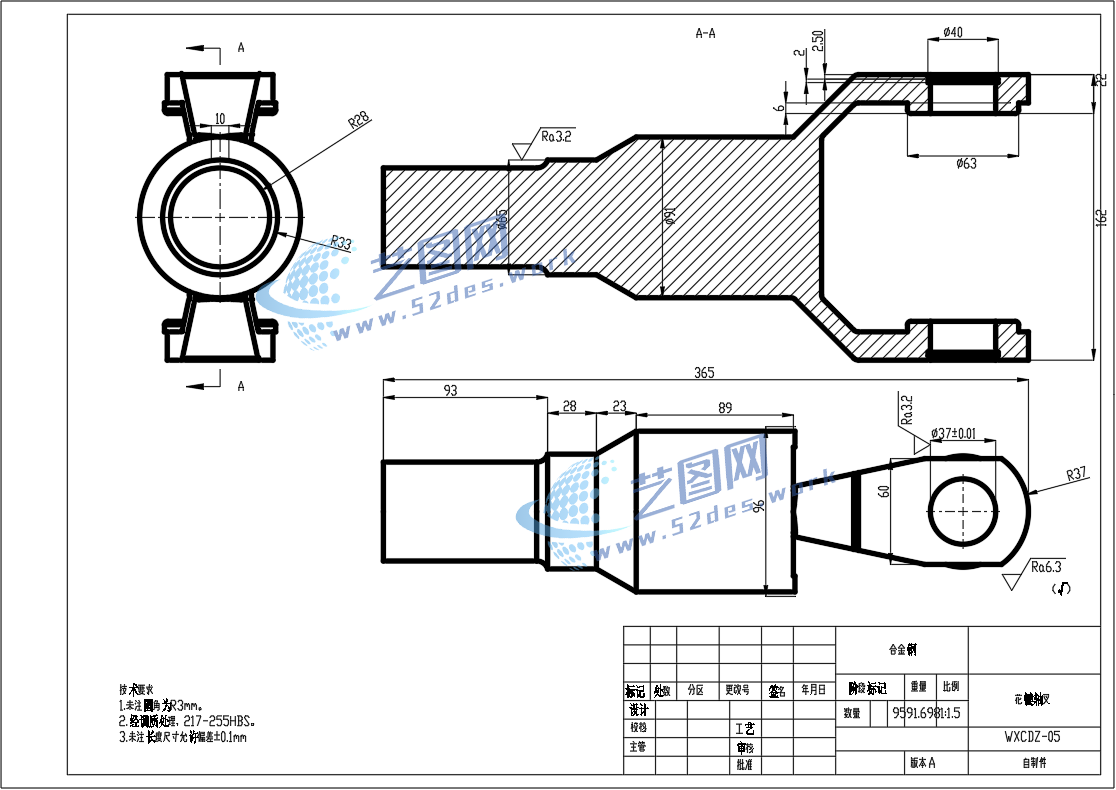

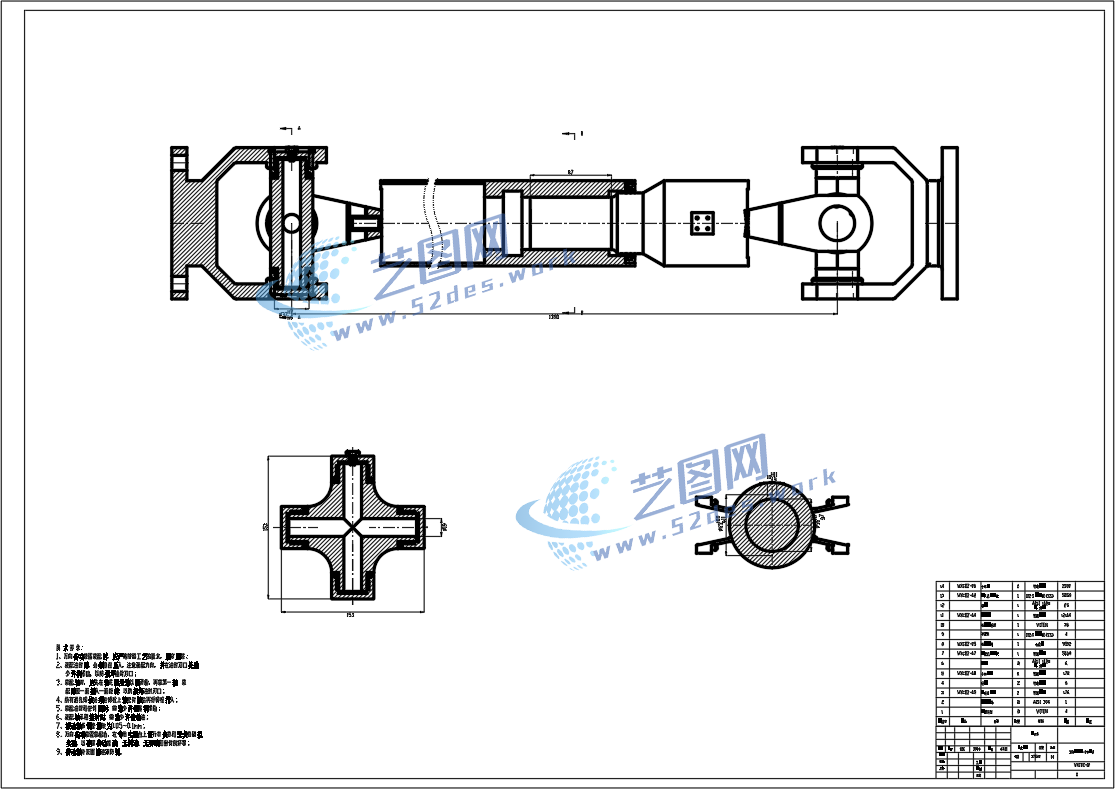

十字轴万向节CAD装配图

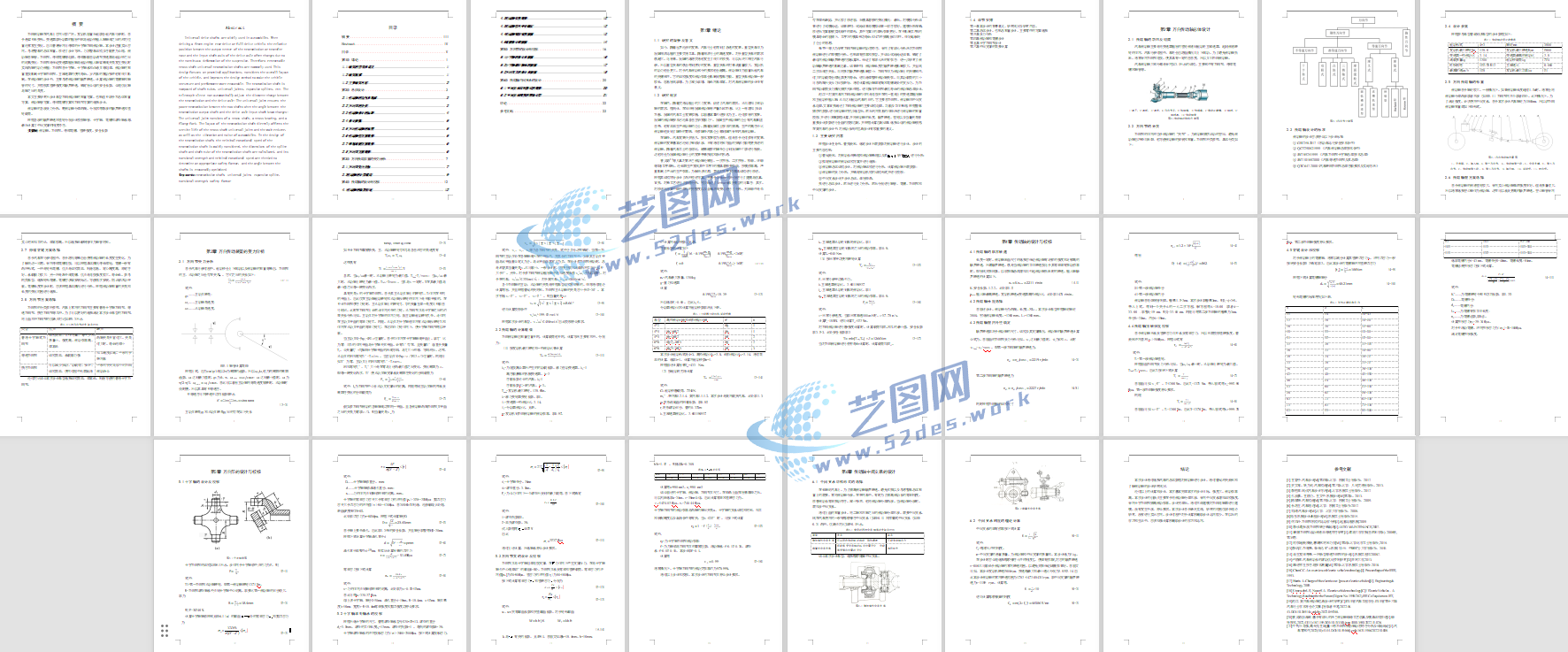

十字轴万向节设计说明书目录 十字轴万向节设计说明书内容

该结构以十字轴组件作为核心传动机构，通过四个轴颈与滚针轴承形成低摩擦转动副，提高传动效率并降低运行磨损。叉架采用高强度整体式结构设计，与十字轴形成可靠连接，保证大扭矩工况下的刚性与稳定性；轴承端部设置润滑及密封结构，可有效减少灰尘、杂质进入，提高零部件使用寿命。通过优化十字轴轴颈尺寸、轴承间隙及叉架受力布局，使万向节具备良好的角度补偿能力和抗冲击性能。
