推动架钻M8螺纹孔夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25865

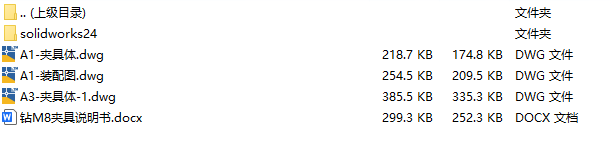

文件内容：solidworks24版三维模型、CAD图纸、设计说明书 solidworks24版本模型源文件，可编辑，含参数

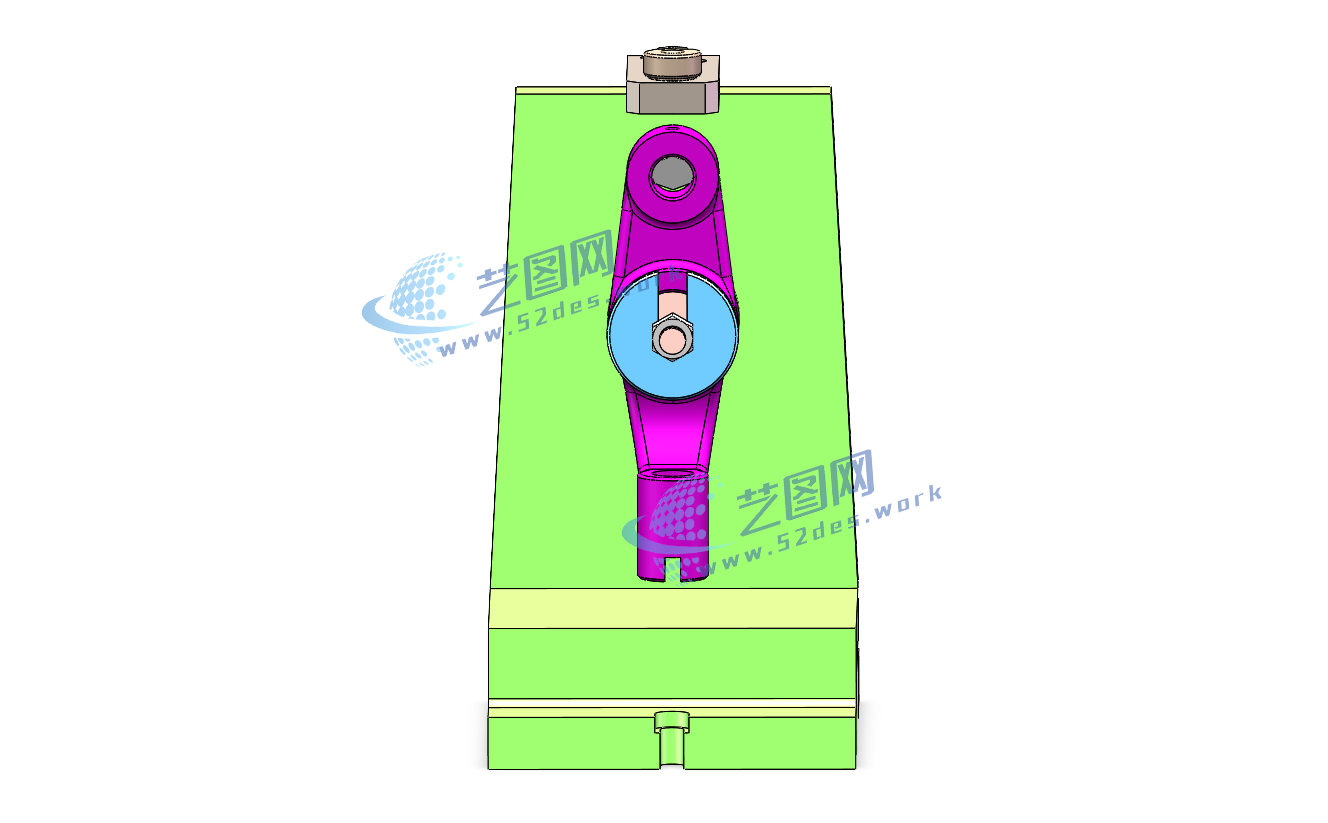

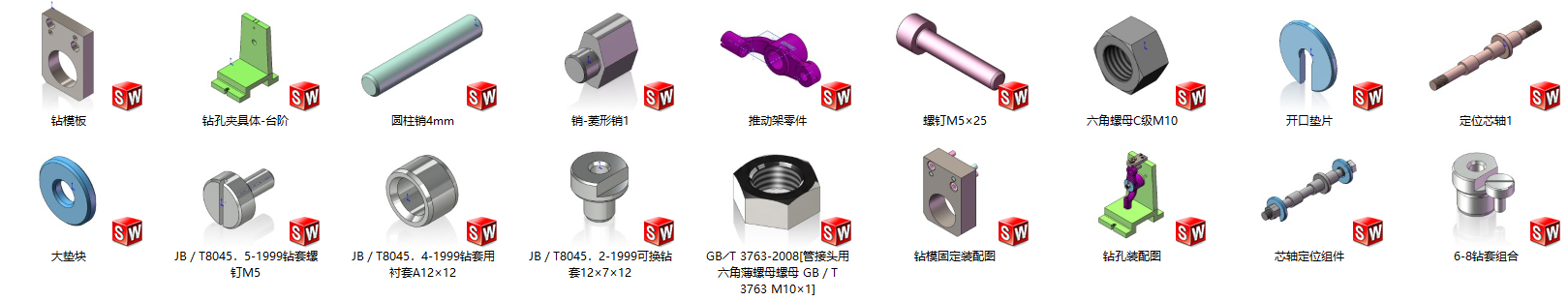

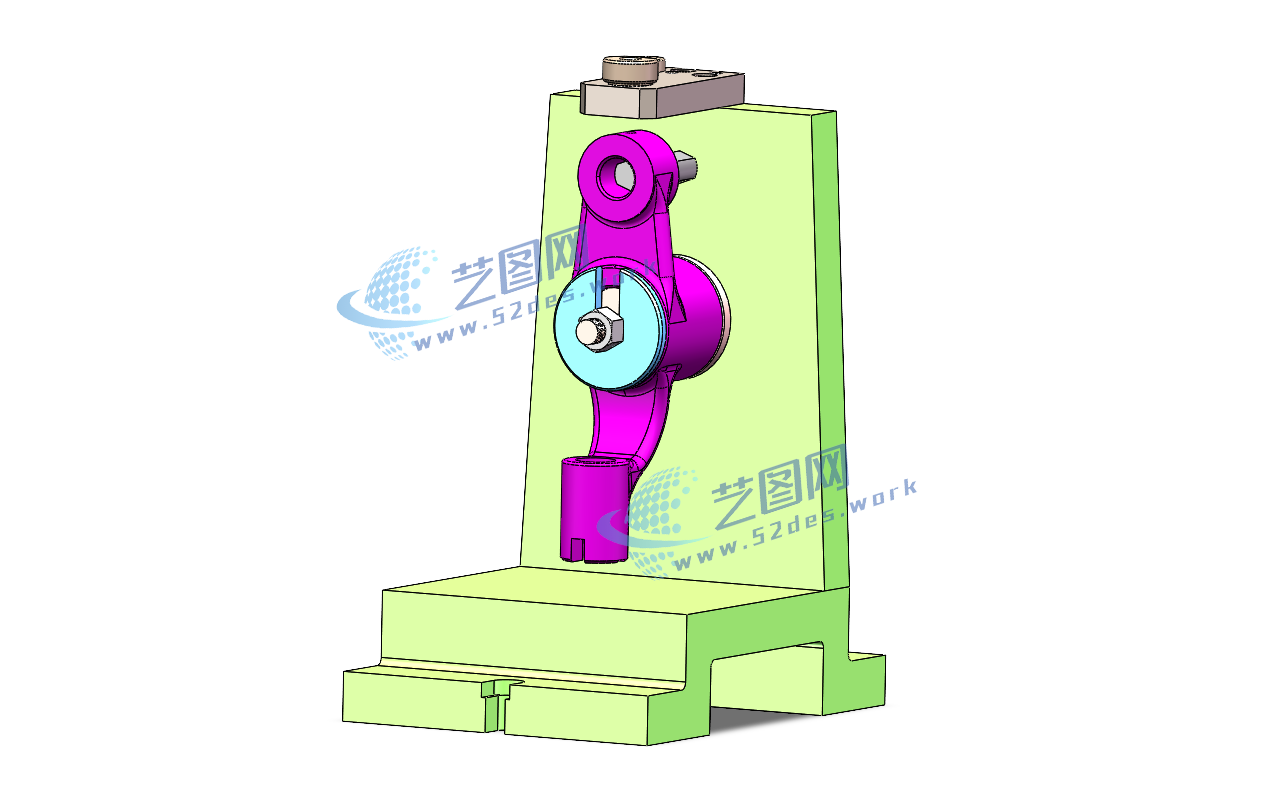

推动架钻M8螺纹孔夹具，其采用加工后的32mm大孔以及10mm小孔32mm孔的两端面，定位主要采用芯轴定位、菱形销、开口垫片以及芯轴的定位台阶面，其整体符合一面两销的定位方式，能够实现6个自由度完全限制，钻孔结构采用可换钻套配合衬套、钻套螺钉实现后期快速更换，可换钻套目的在于后期使用磨损情况下，能够完成标准件更换。本次设计的图纸模型采用solidworks、CAD等推动架夹具solidworks24版三维装配模型 推动架夹具solidworks24版三维装配模型

此夹具能够满足产品的批量性加工，操作简单，能够实现快速安装，定位准确加工精度高。

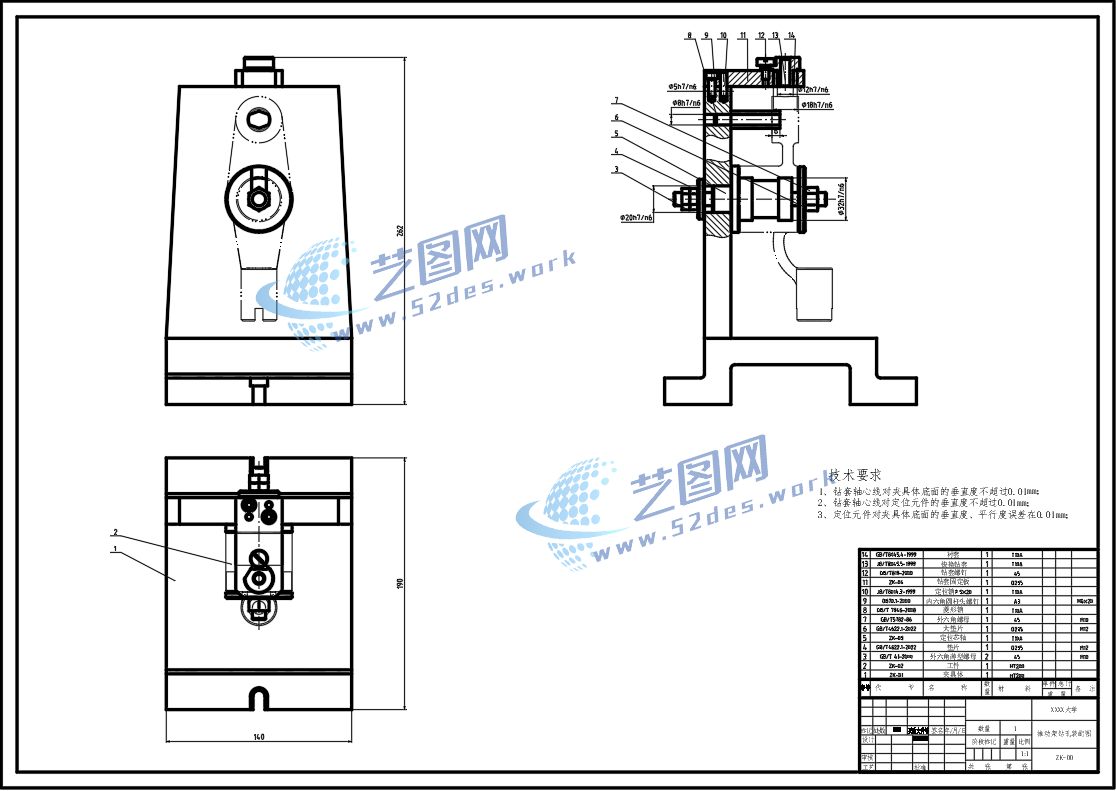

推动架夹具CAD装配图

夹具装配图设计要点，其采用CAD绘制,粗细线分开,工件采用双点划线,图纸标注有相应的外形尺寸/定位键的配合尺寸公差等,明细栏设置有相应的国标代号以及非标零件代号,可修改后期国标代号更新可自行调整.

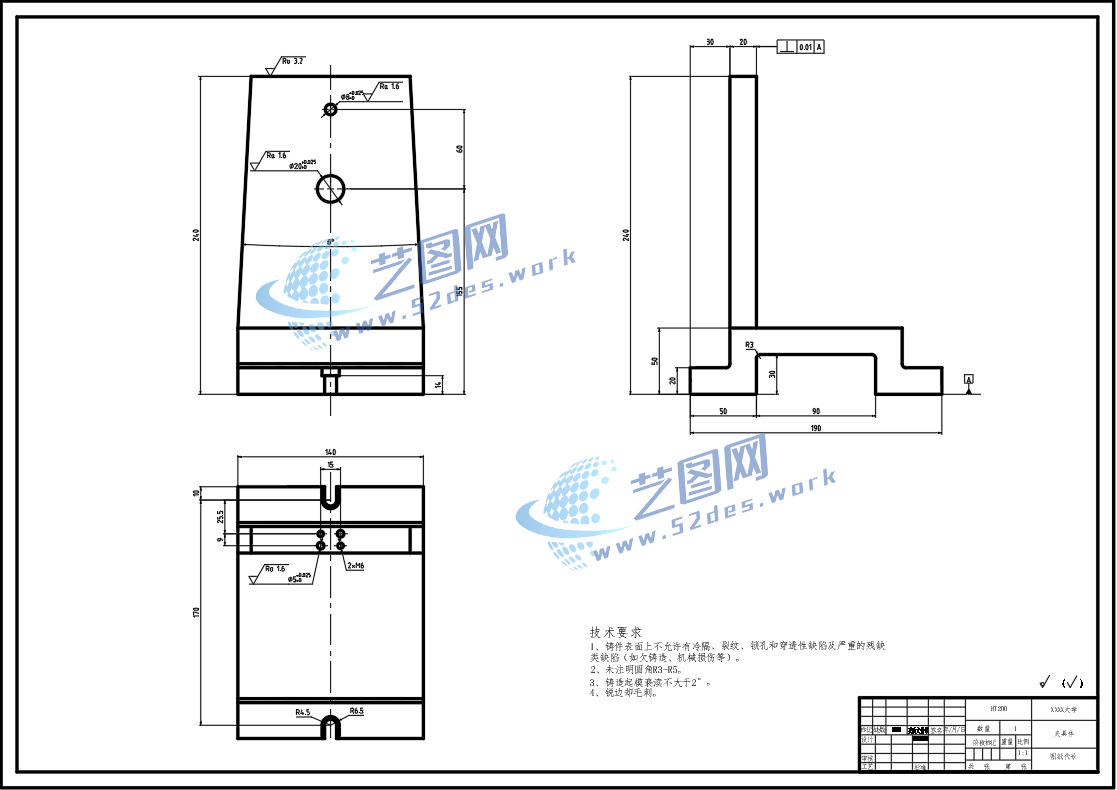

推动架CAD夹具体

夹具体设计结构为台阶C型结构，其减少于机床拖板之间的接触，减少对夹具体的平面加工难度，前后设置支耳用来安装螺钉于机床拖板之间的安装，机床拖板会预设置好相应的T型螺母。

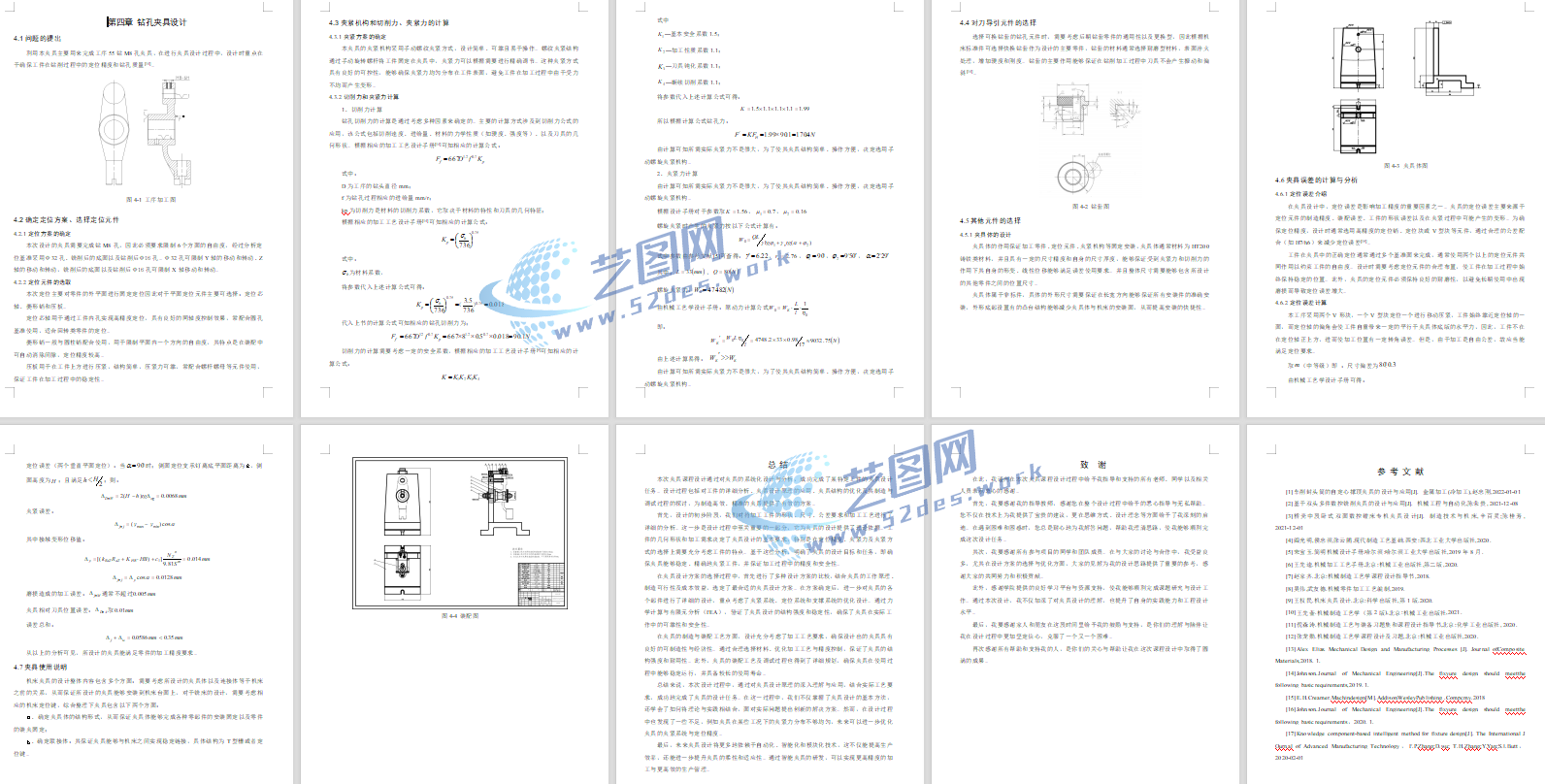

推动架设计说明书内容

说明书内容包括定位元件、夹紧力、切削力、定位误差、自由度分析等，包括相应的参考文献以及具体的夹具操作使用说明，夹具体的结构设计等。
