通连座铣底面夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25877

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数

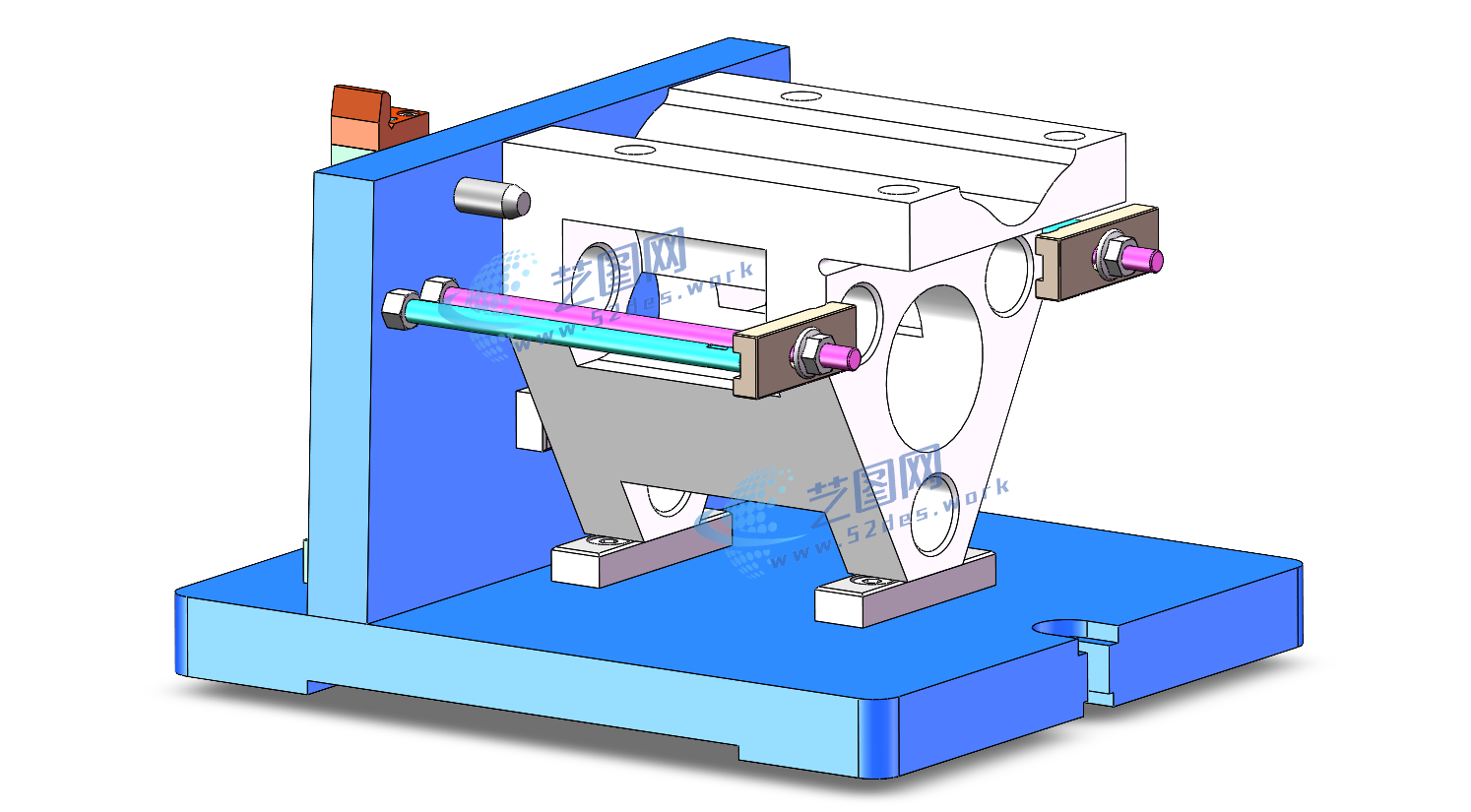

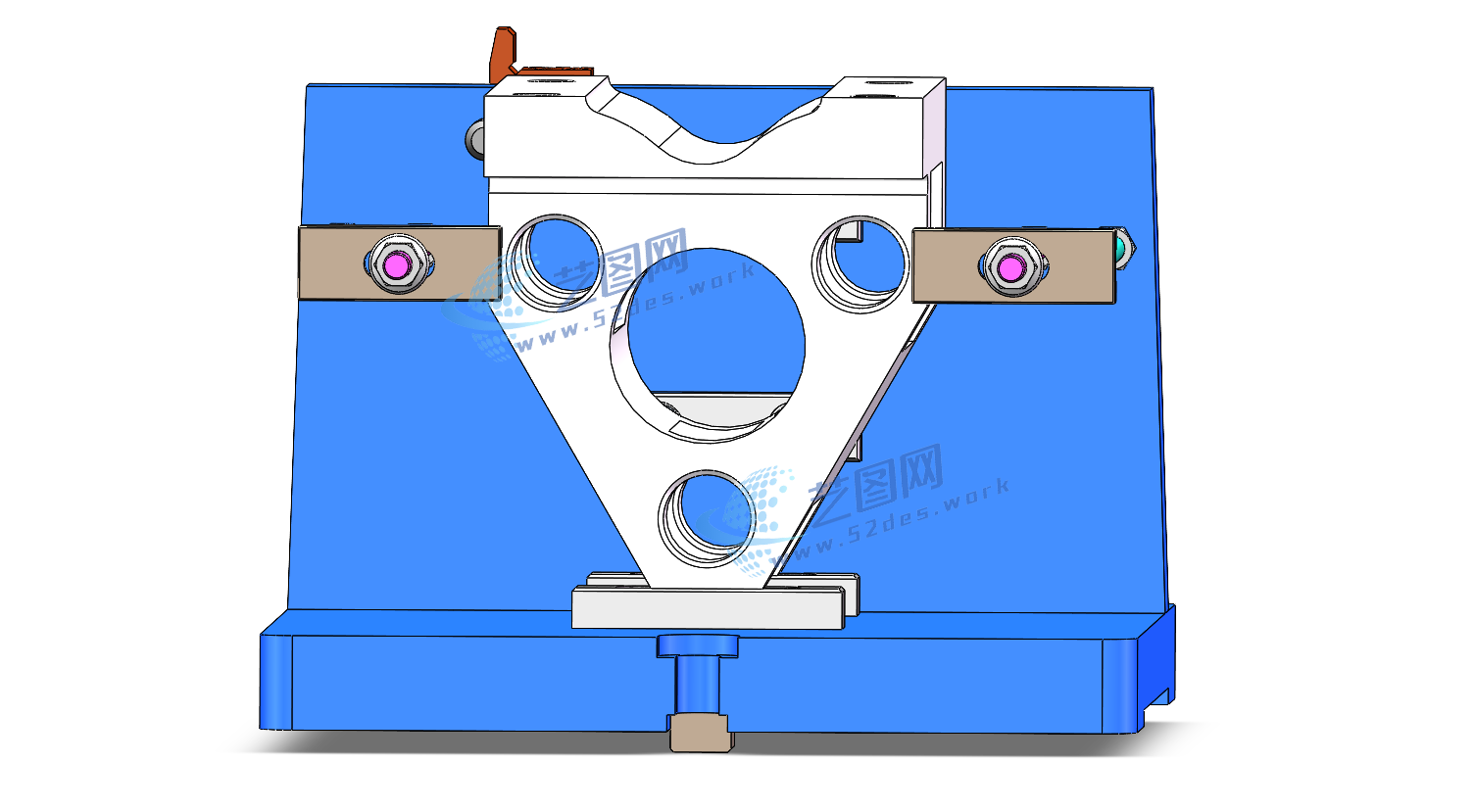

该通连座铣底面夹具采用底面支撑定位与双侧夹紧相结合的专用铣削夹具结构，主要由夹具体、支撑定位块、侧向压紧机构、拉杆夹紧组件以及底座组成。针对通连座类零件结构尺寸较大、底面加工精度要求较高的特点，夹具以零件底部基准面作为主要定位基准 通连座夹具solidworks24版三维装配模型

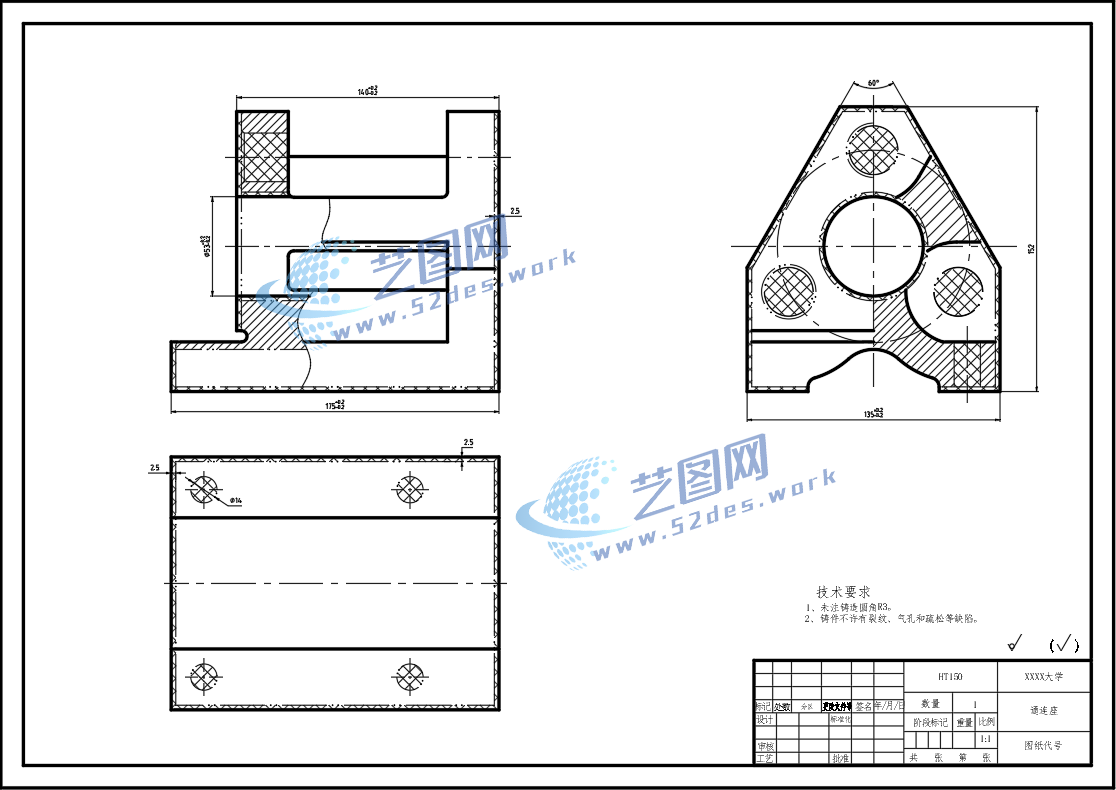

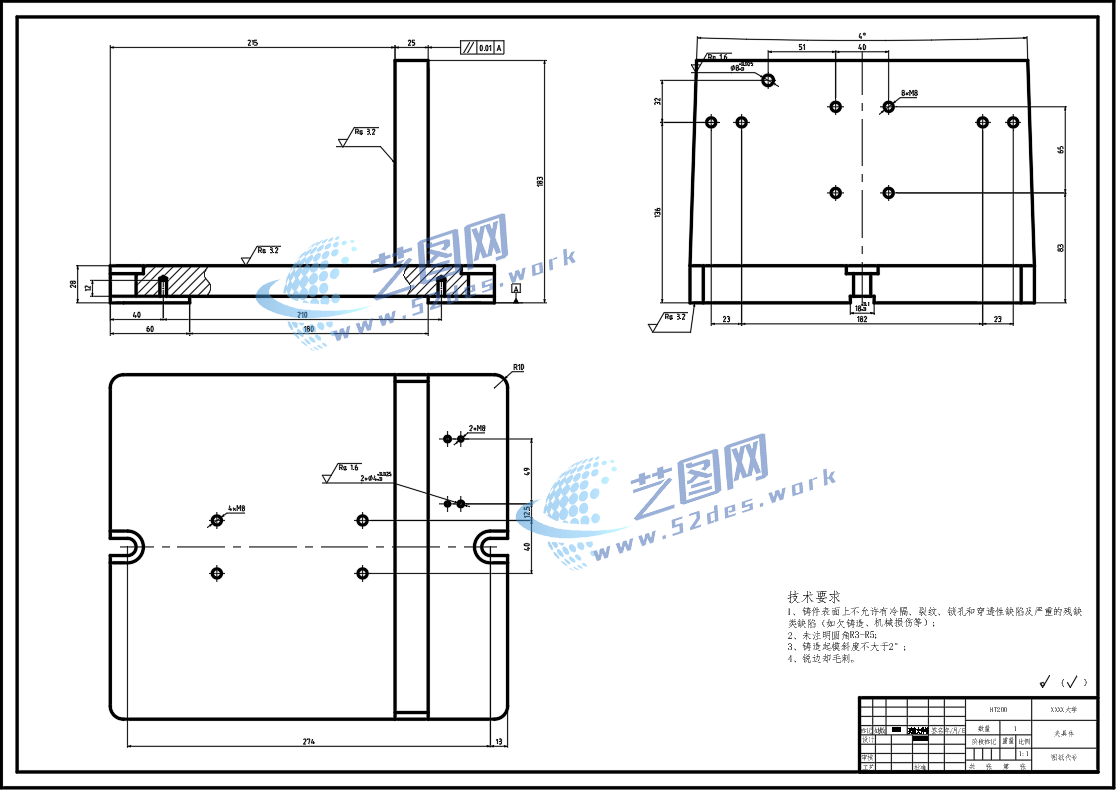

通连座夹具CAD装配图 通连座CAD零件图 通连座CAD夹具体 通连座CAD毛坯图
机械加工工序卡

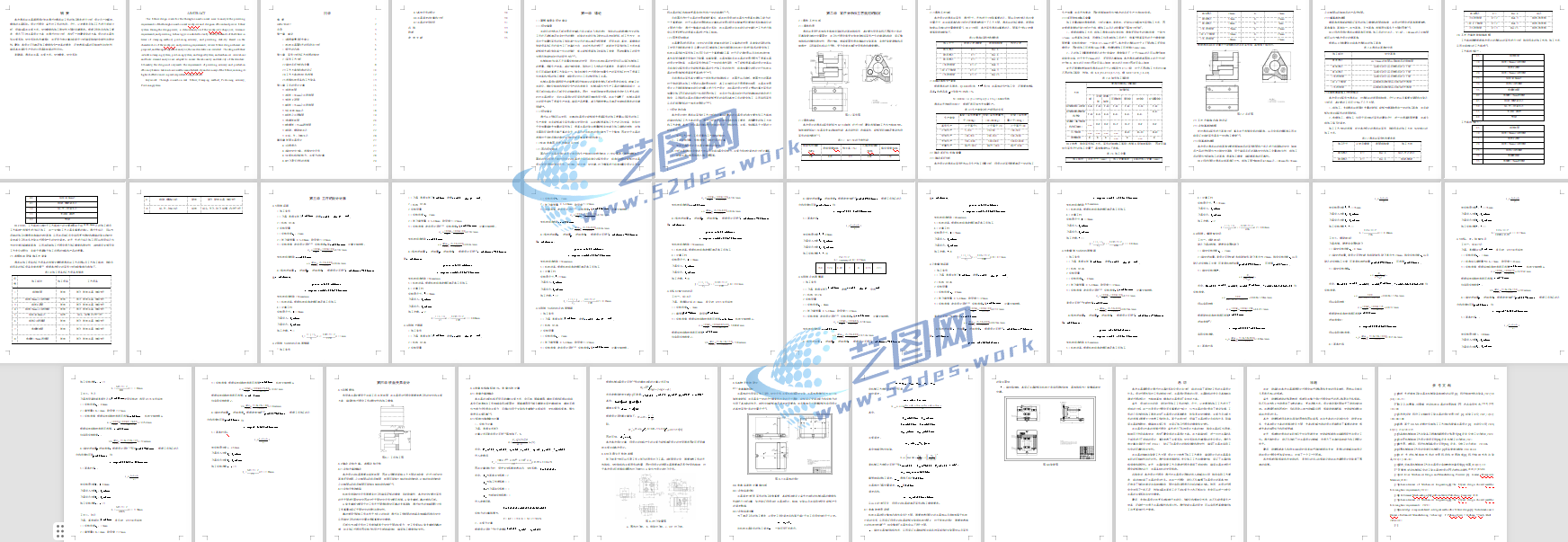

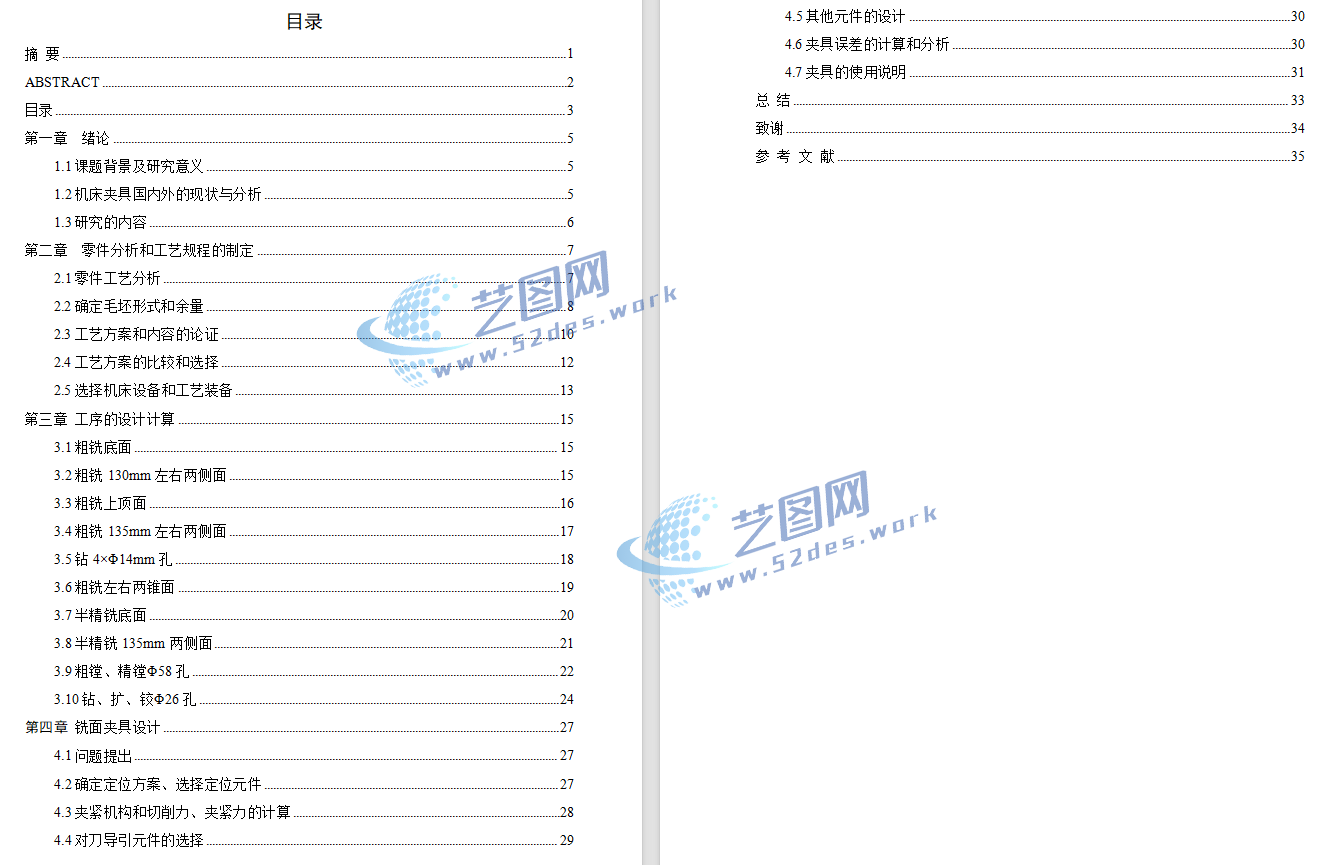

通连座设计说明书内容

该夹具根据通连座底面铣削工序进行专用化设计，采用“一面两侧限位”的定位方案，通过底部支承承担主要切削载荷，侧向夹紧结构增强工件抗切削能力。夹具体采用开放式框架布局，为铣刀运动提供较大的加工空间，同时减少装夹干涉；两侧压紧杆采用对称布置方式，提高夹紧力分布均匀性，降低薄壁区域受力变形风险。该结构具有刚性强、定位可靠、装卸方便等特点，适用于座体类、支架类零件批量铣削加工。
