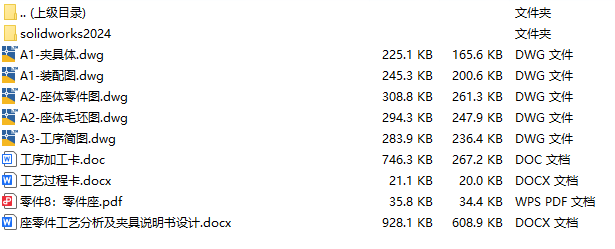

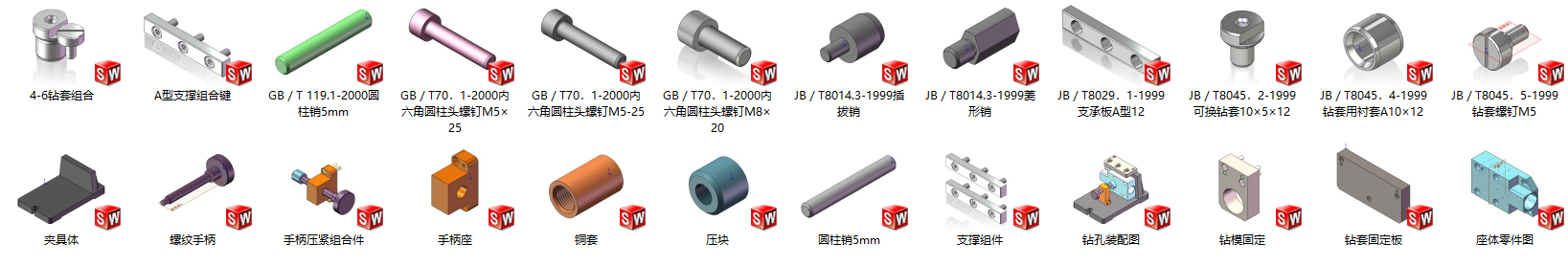

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 座体夹具solidworks24版三维装配模型

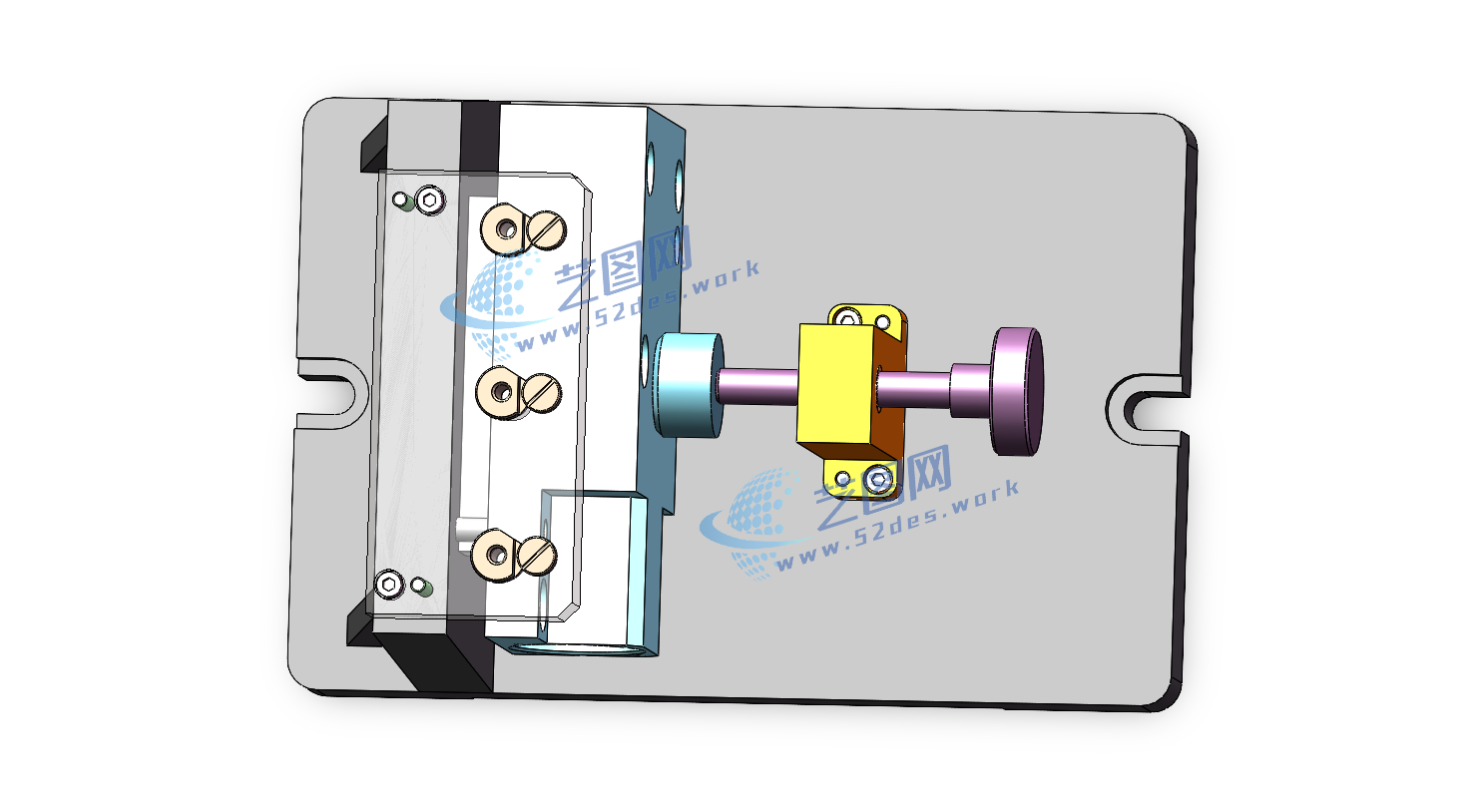

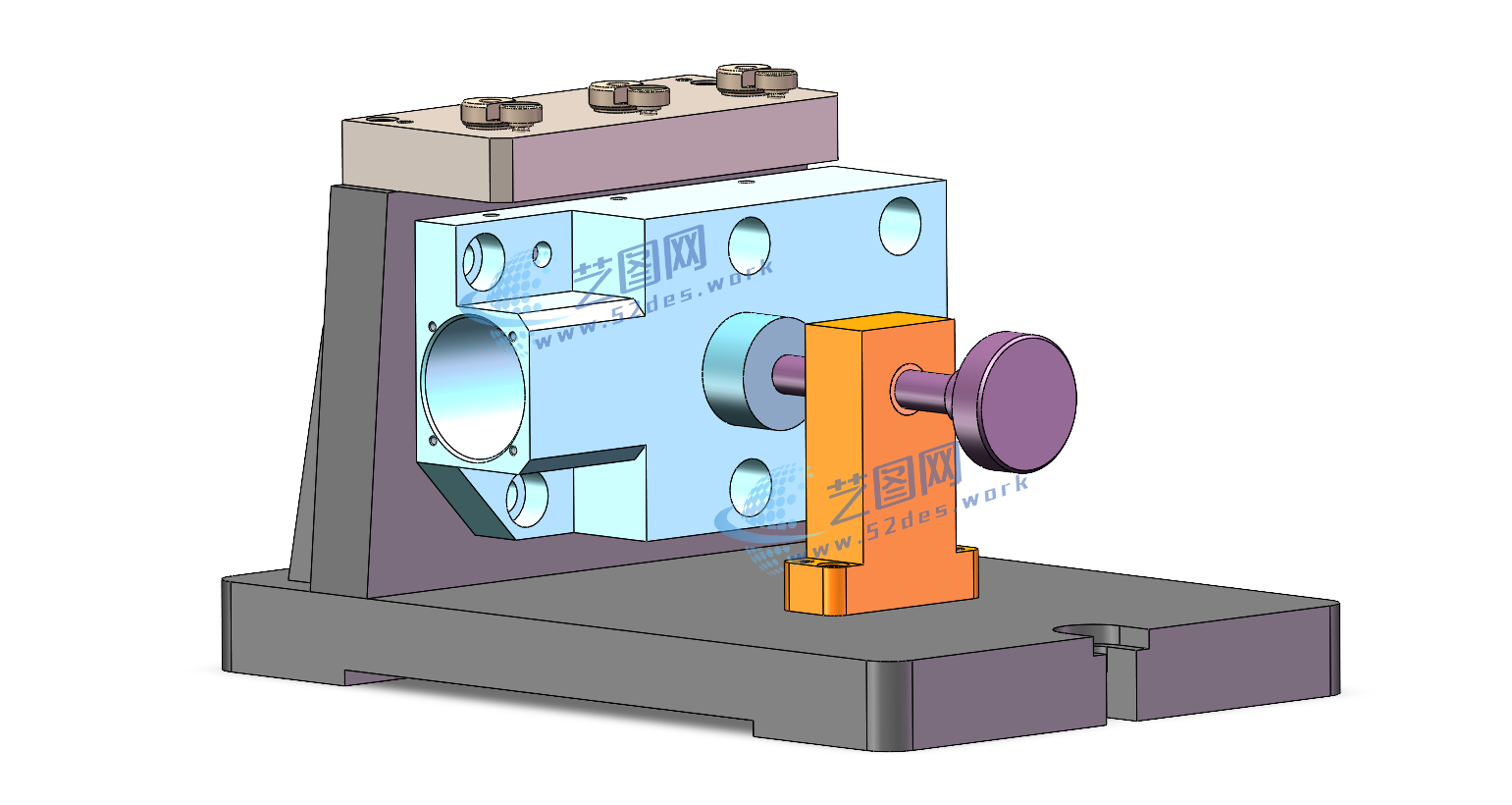

本文介绍座体钻3-M5孔专用夹具设计方案，该夹具采用底板式结构，主要由夹具体、定位销、菱形销、压紧机构以及钻模板结构组成。夹具采用一面两销定位方式，通过定位销与菱形销分别与座体上的定位孔配合，实现工件准确定位，其中定位销限制工件的移动自由度，菱形销避免过定位并保证定位精度，同时结合压紧机构将工件可靠固定。

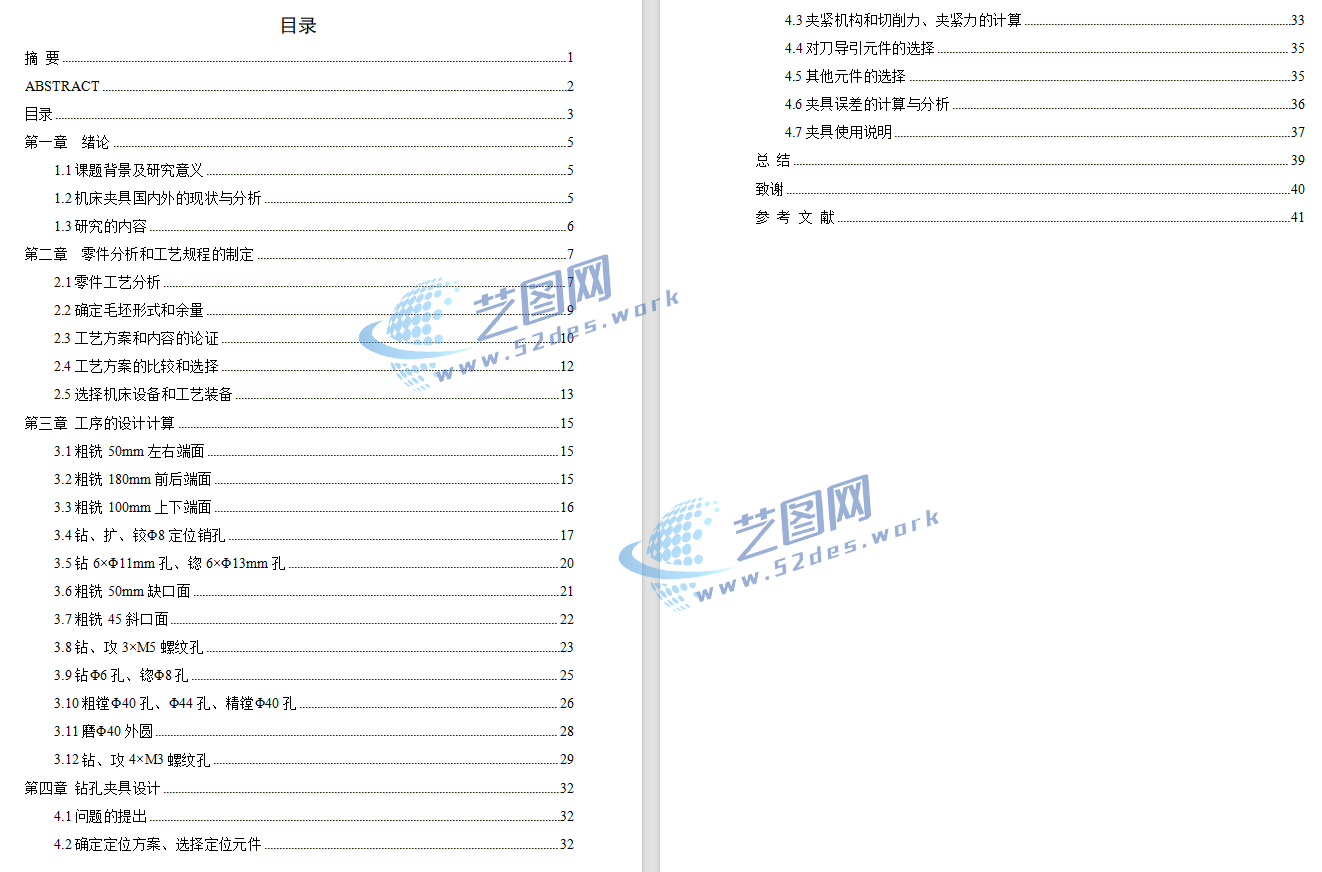

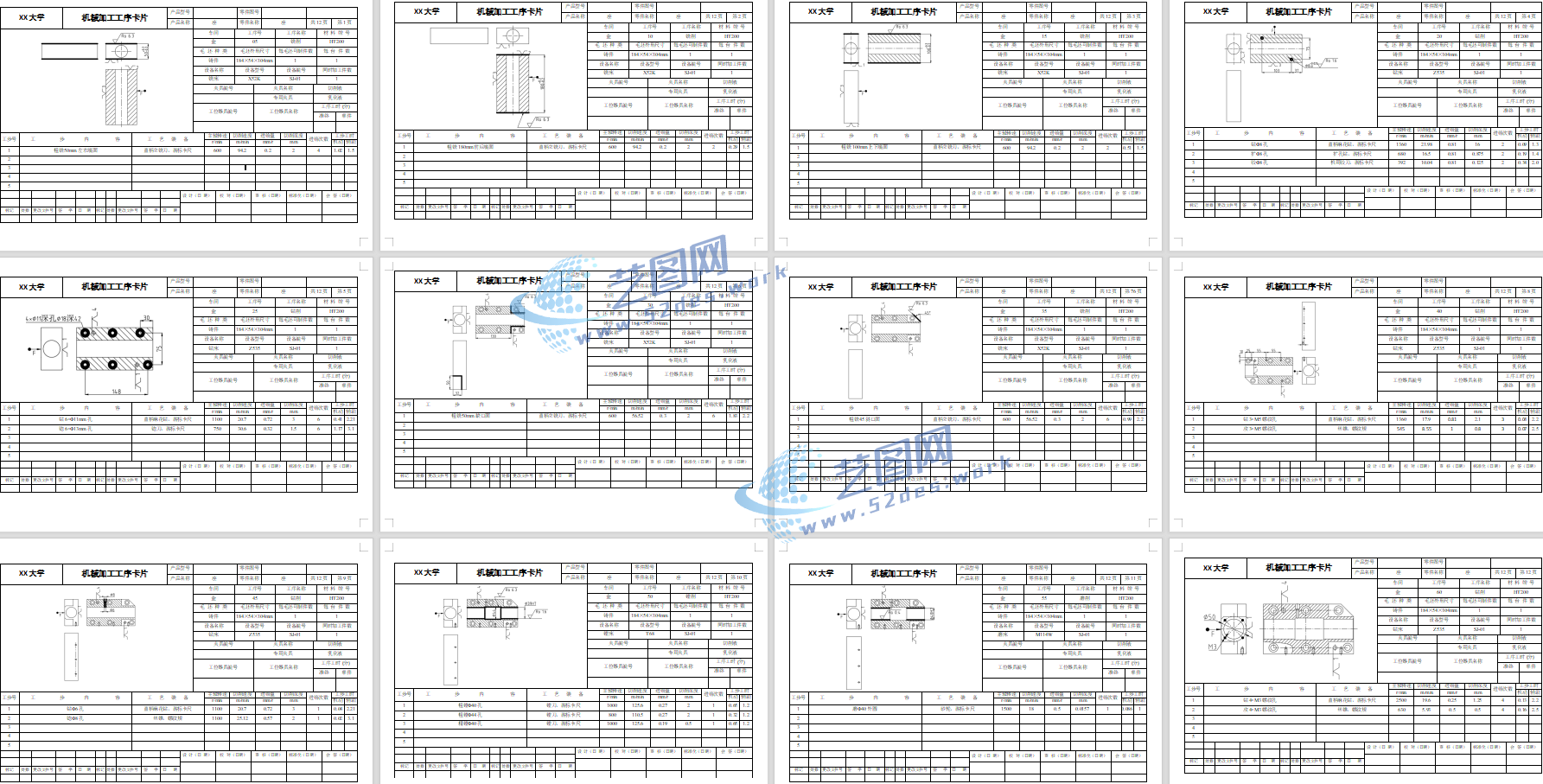

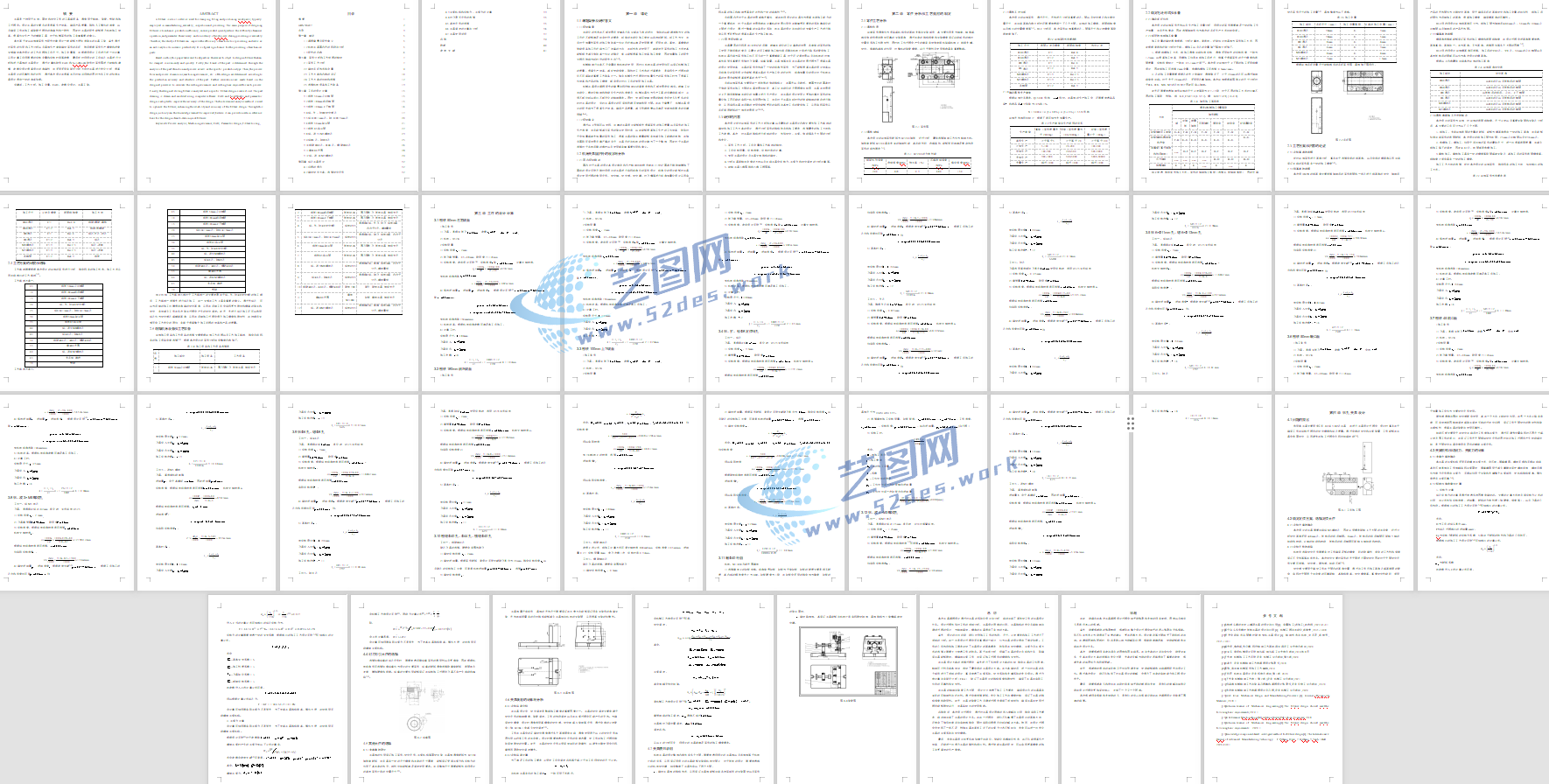

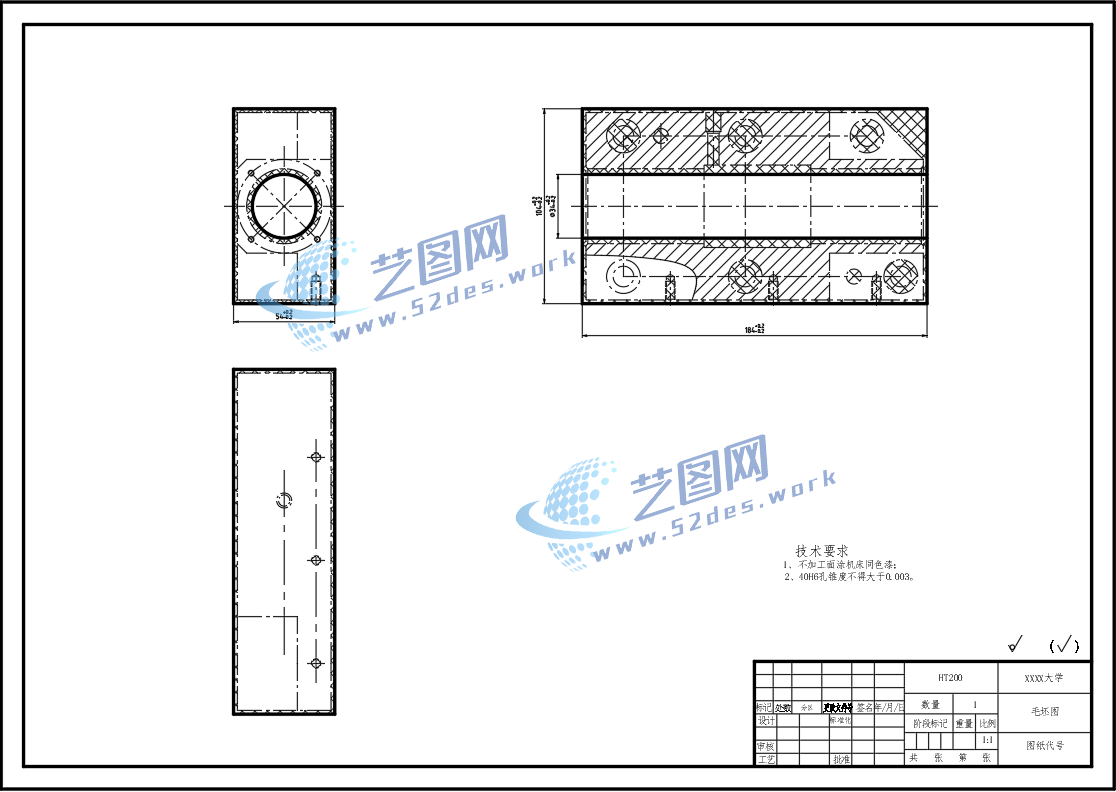

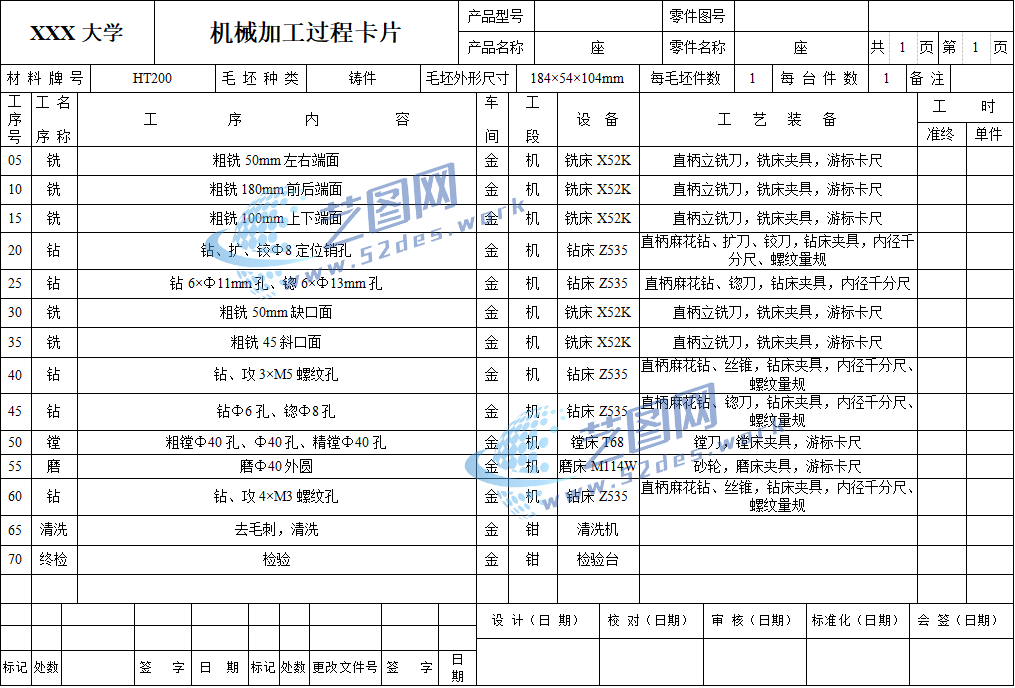

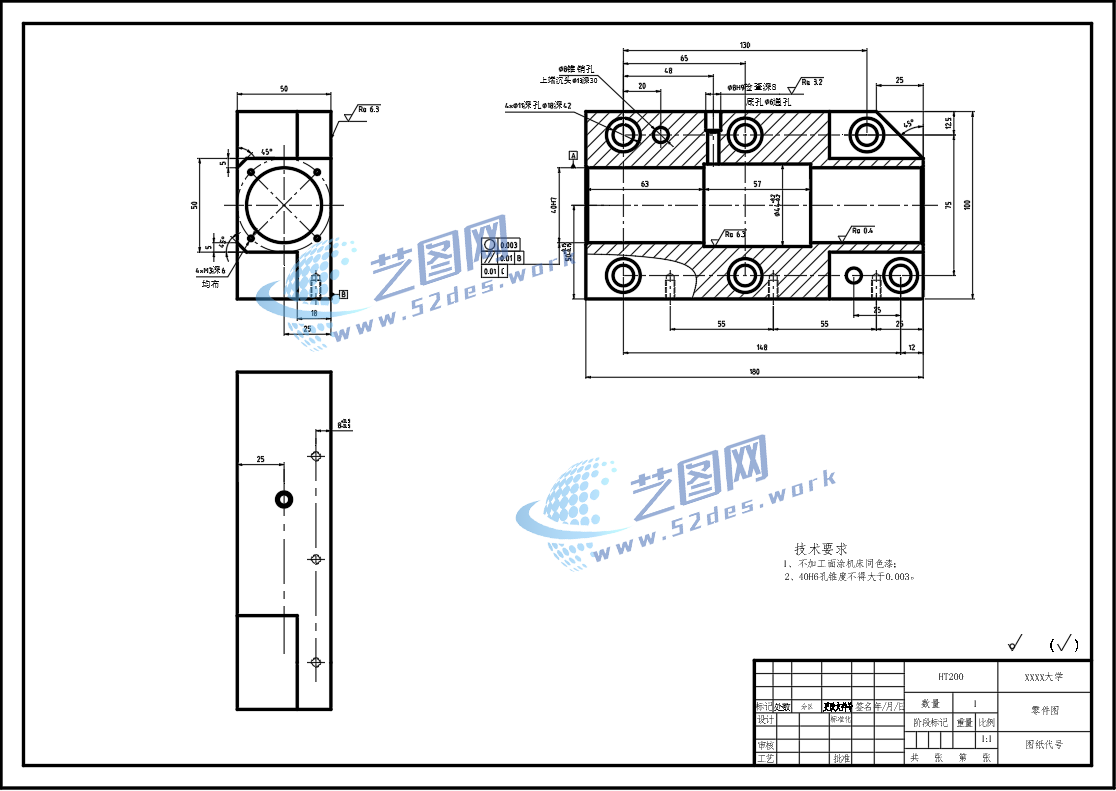

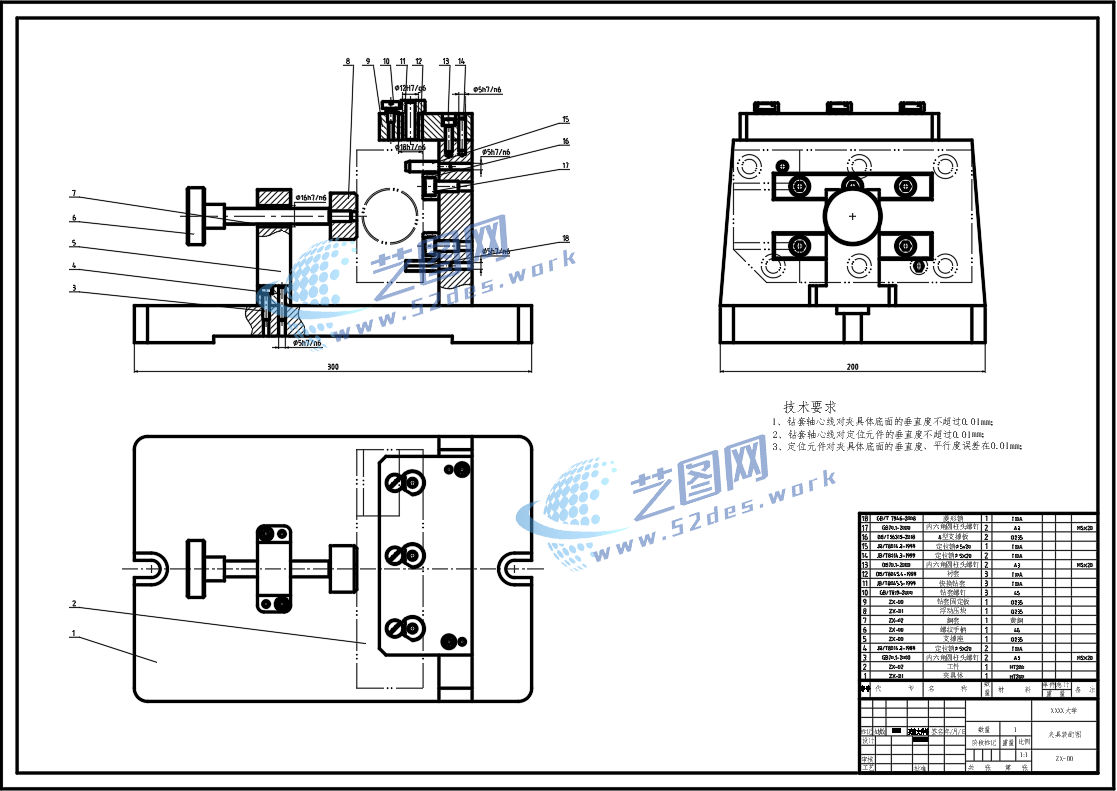

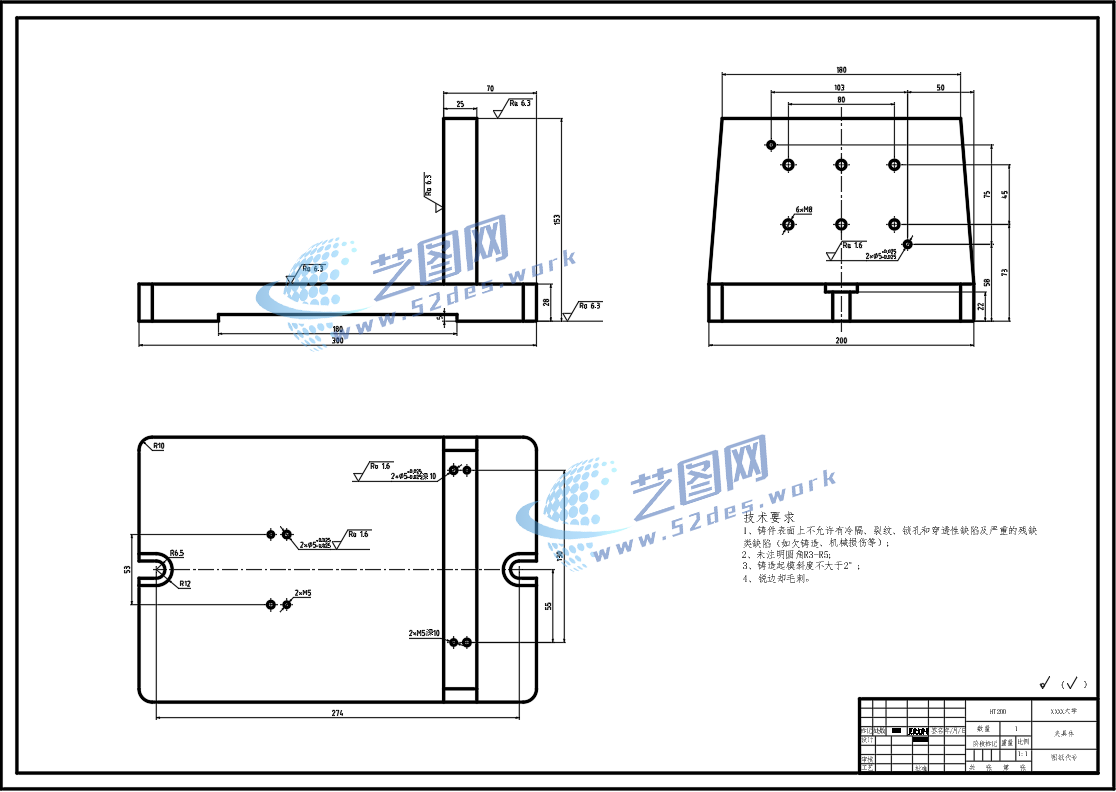

座体夹具CAD装配图 座体CAD零件图 座体CAD夹具体 座体CAD毛坯图 机械加工工艺卡 机械加工工序卡 座体设计说明书目录 座体设计说明书内容

本文介绍座体钻3-M5孔专用夹具设计方案，该夹具采用底板式结构，主要由夹具体、定位销、菱形销、压紧机构以及钻模板结构组成。夹具采用一面两销定位方式，通过定位销与菱形销分别与座体上的定位孔配合，实现工件准确定位，其中定位销限制工件的移动自由度，菱形销避免过定位并保证定位精度，同时结合压紧机构将工件可靠固定。该夹具结构简单、定位稳定，能够满足座体零件3-M5孔钻削加工要求，提高孔加工位置精度和加工效率。内容包含夹具结构分析、定位方案、CAD图纸及三维模型，适用于机械设计课程设计、毕业设计及专用夹具设计参考。
