机床拨叉铣叉脚面夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25881

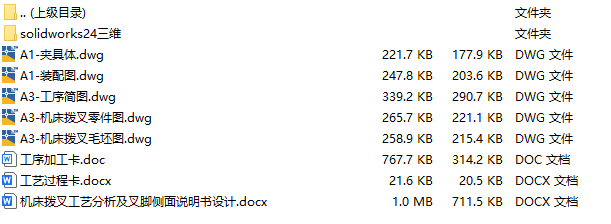

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数

该机床拨叉铣叉脚面夹具采用芯轴与靠边销组合定位方式，主要由夹具体、定位芯轴、靠边销、压紧机构及支撑底座组成。加工时利用拨叉内孔与芯轴配合实现主要定位，通过芯轴限制工件的径向位移和旋转自由度，再利用靠边销对工件侧面进行辅助定位，保证拨叉叉脚加工位置准确。

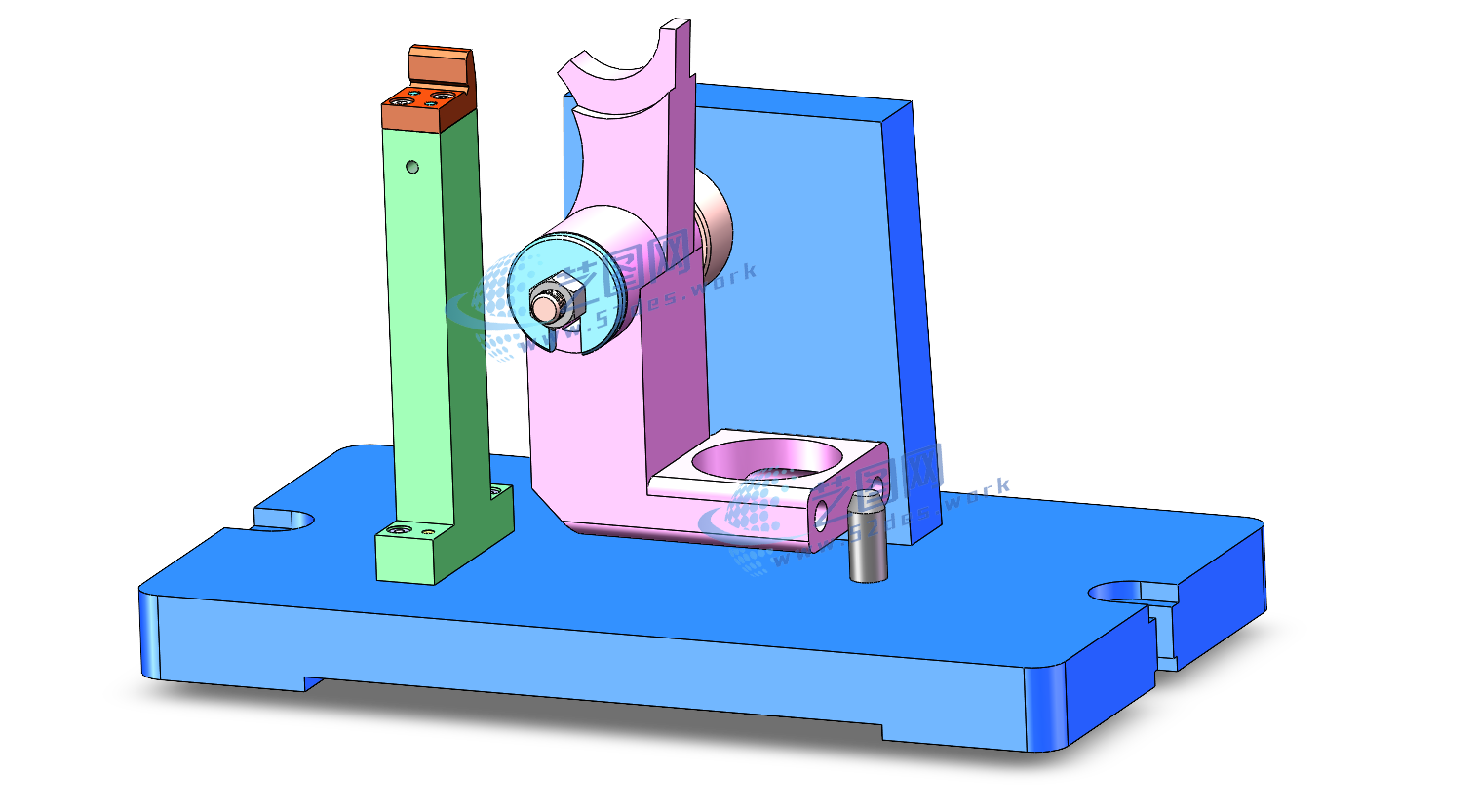

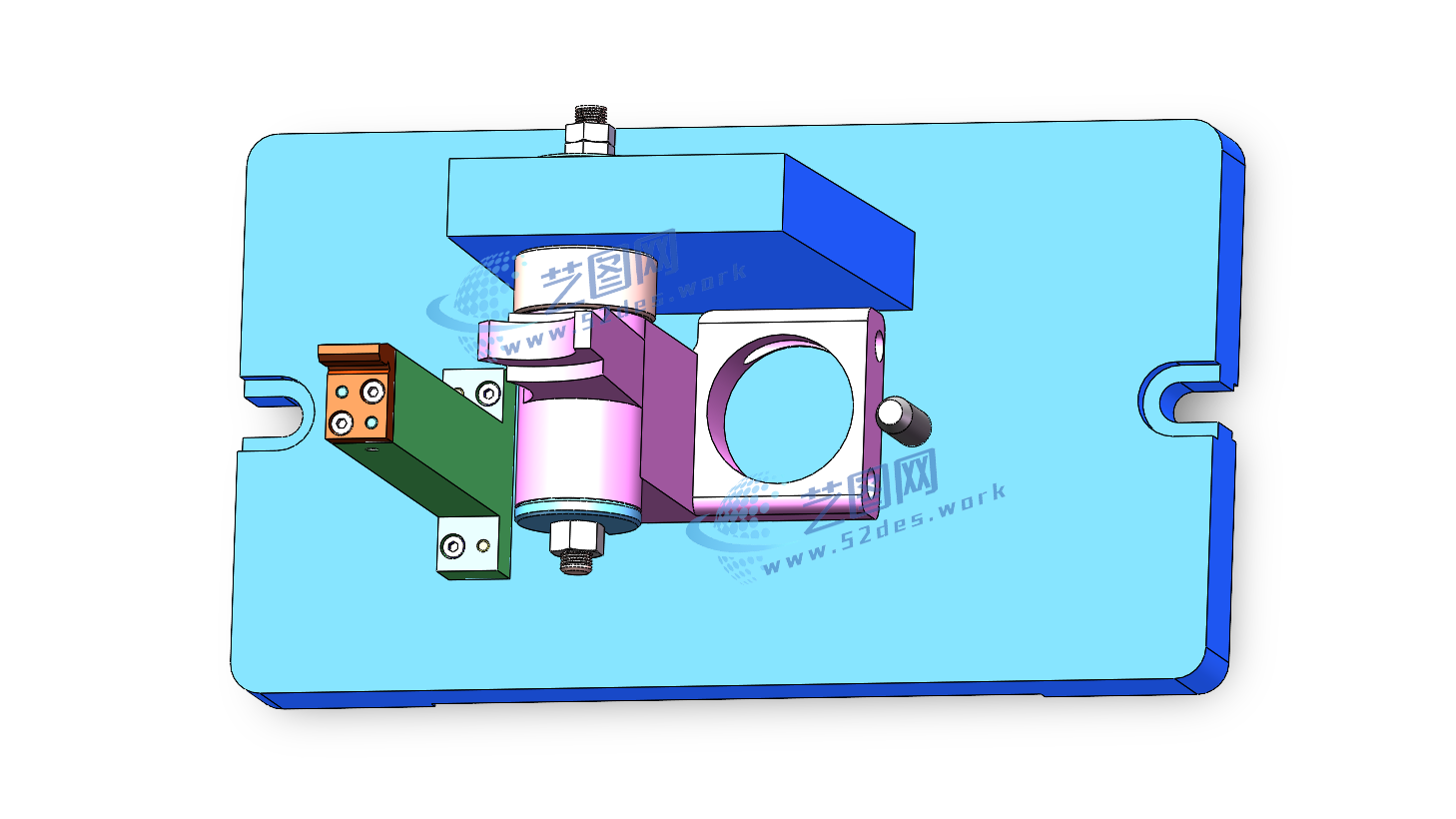

机床拨叉夹具solidworks24版三维装配模型

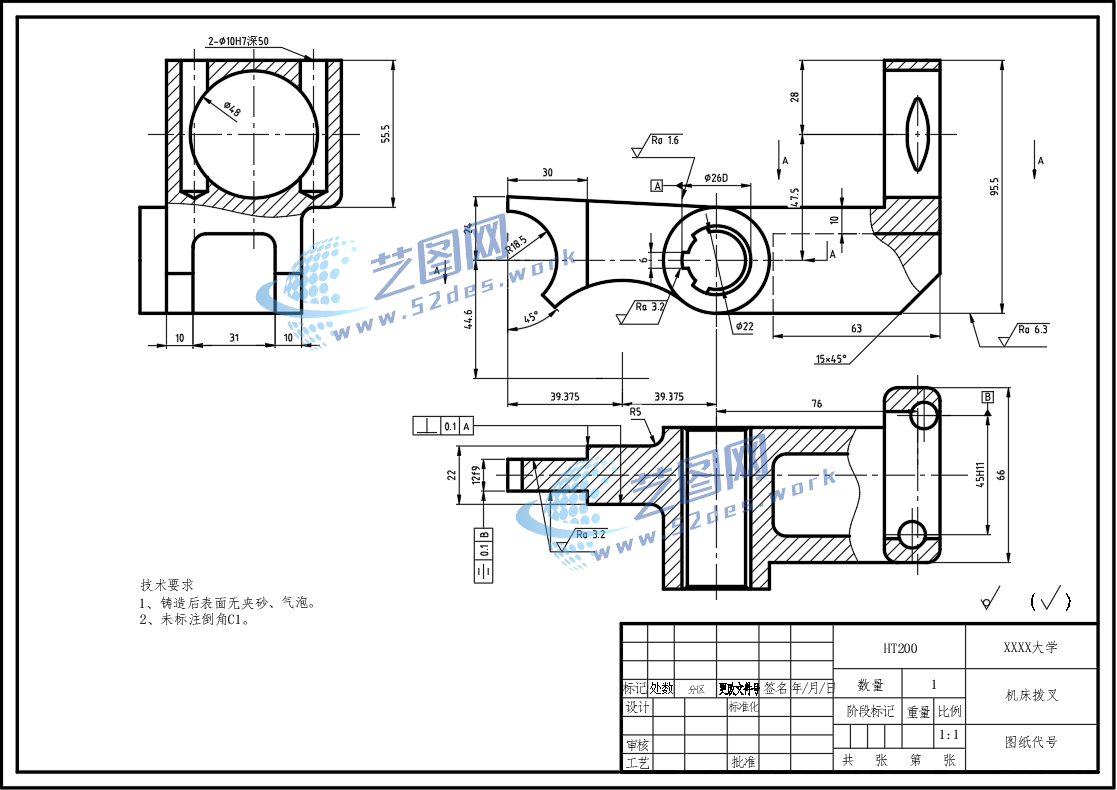

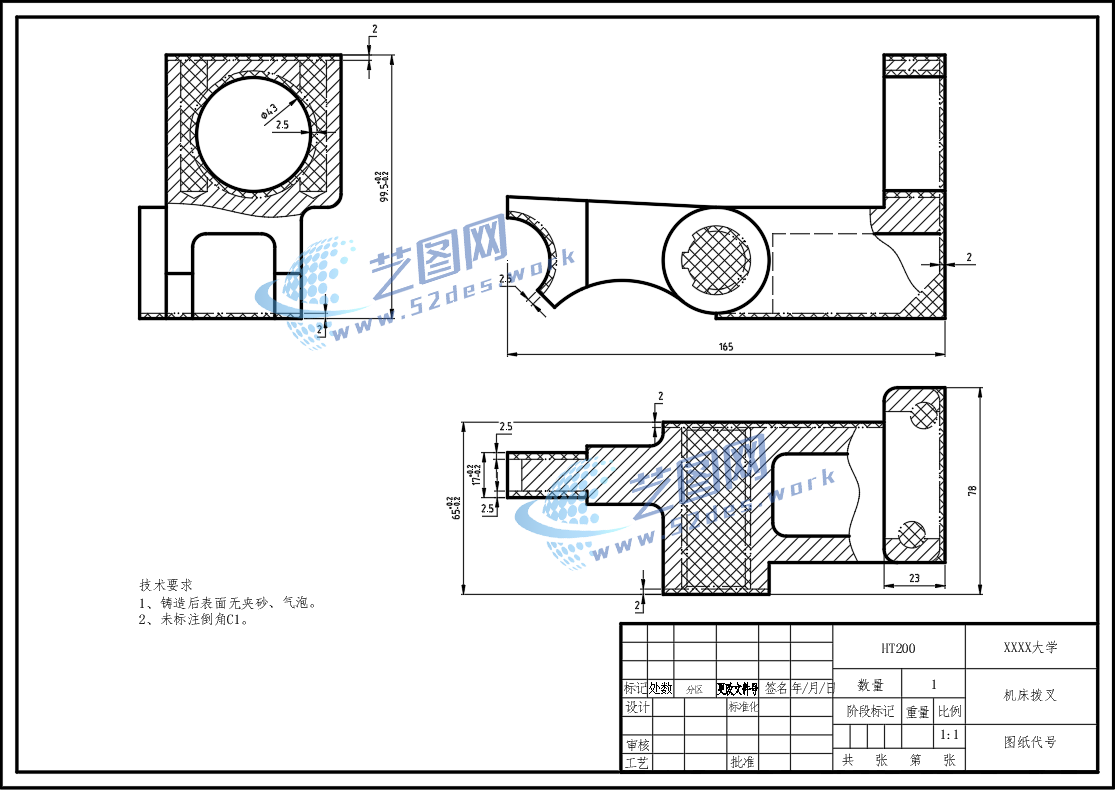

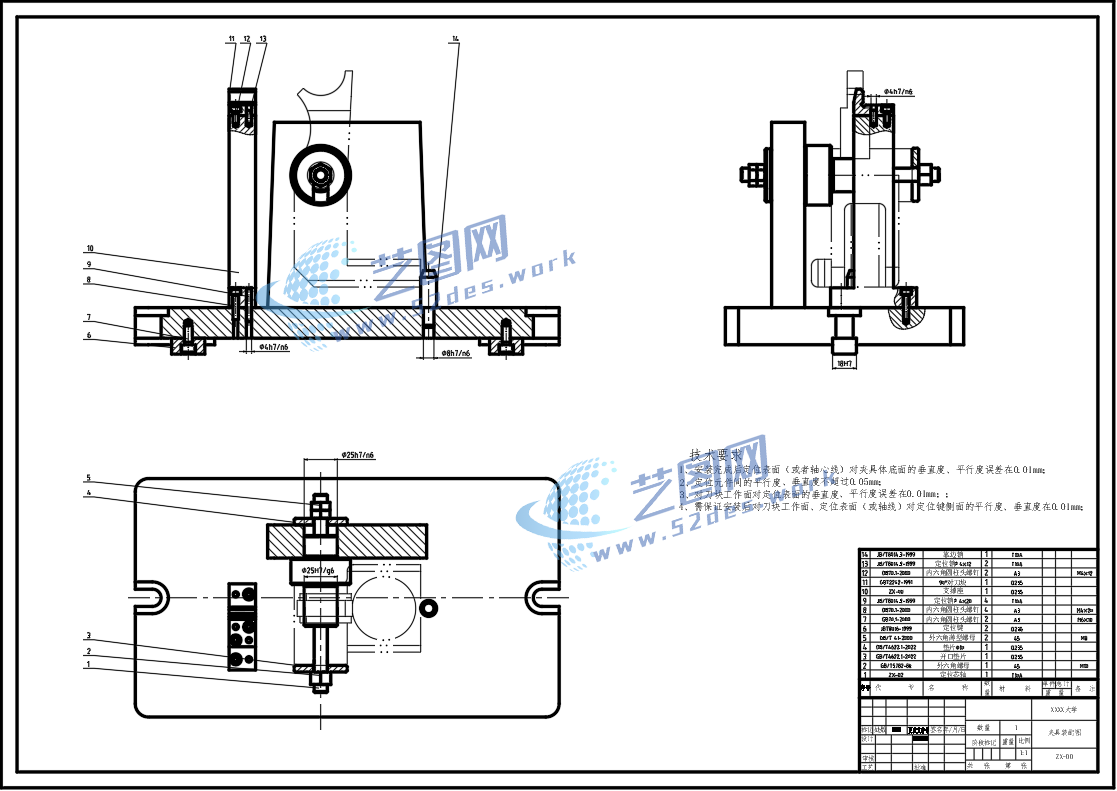

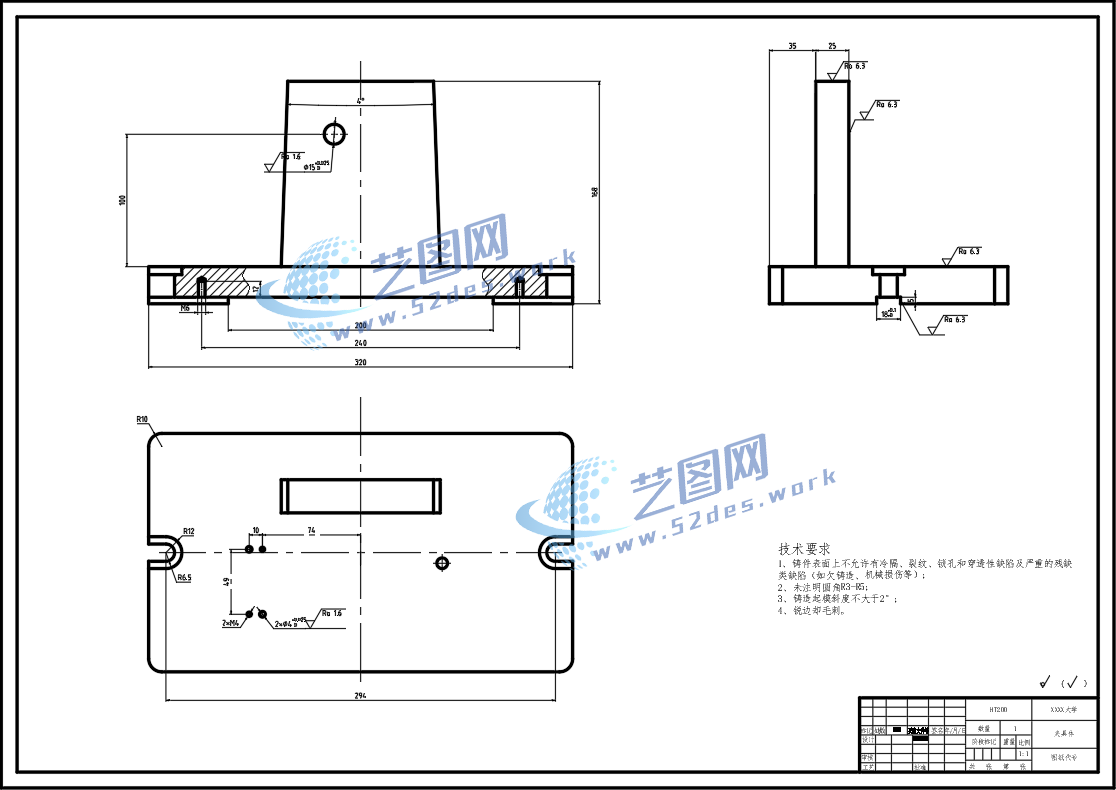

机床拨叉夹具CAD装配图 机床拨叉CAD零件图 机床拨叉CAD夹具体 机床拨叉CAD毛坯图

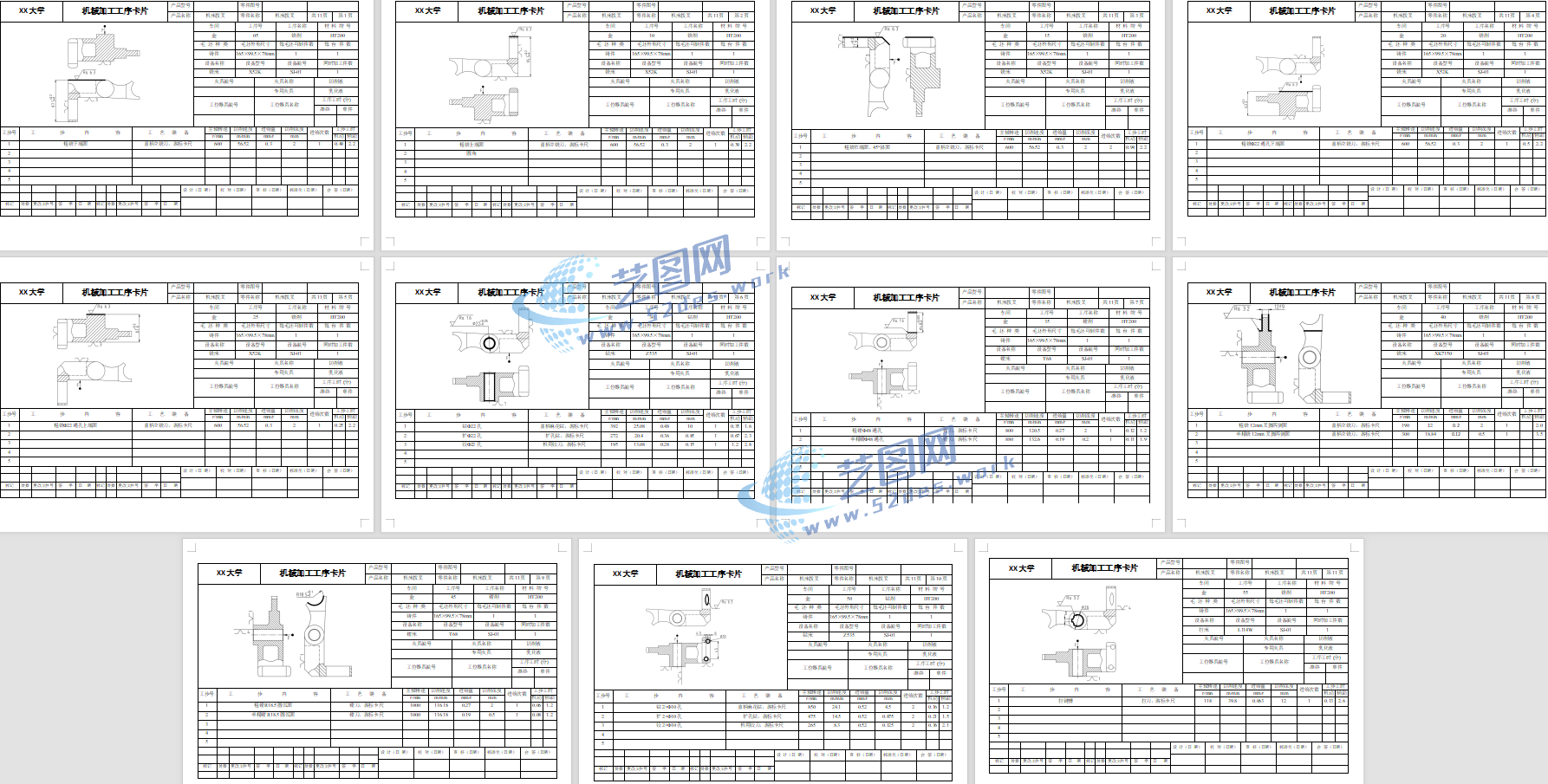

机械加工工序卡

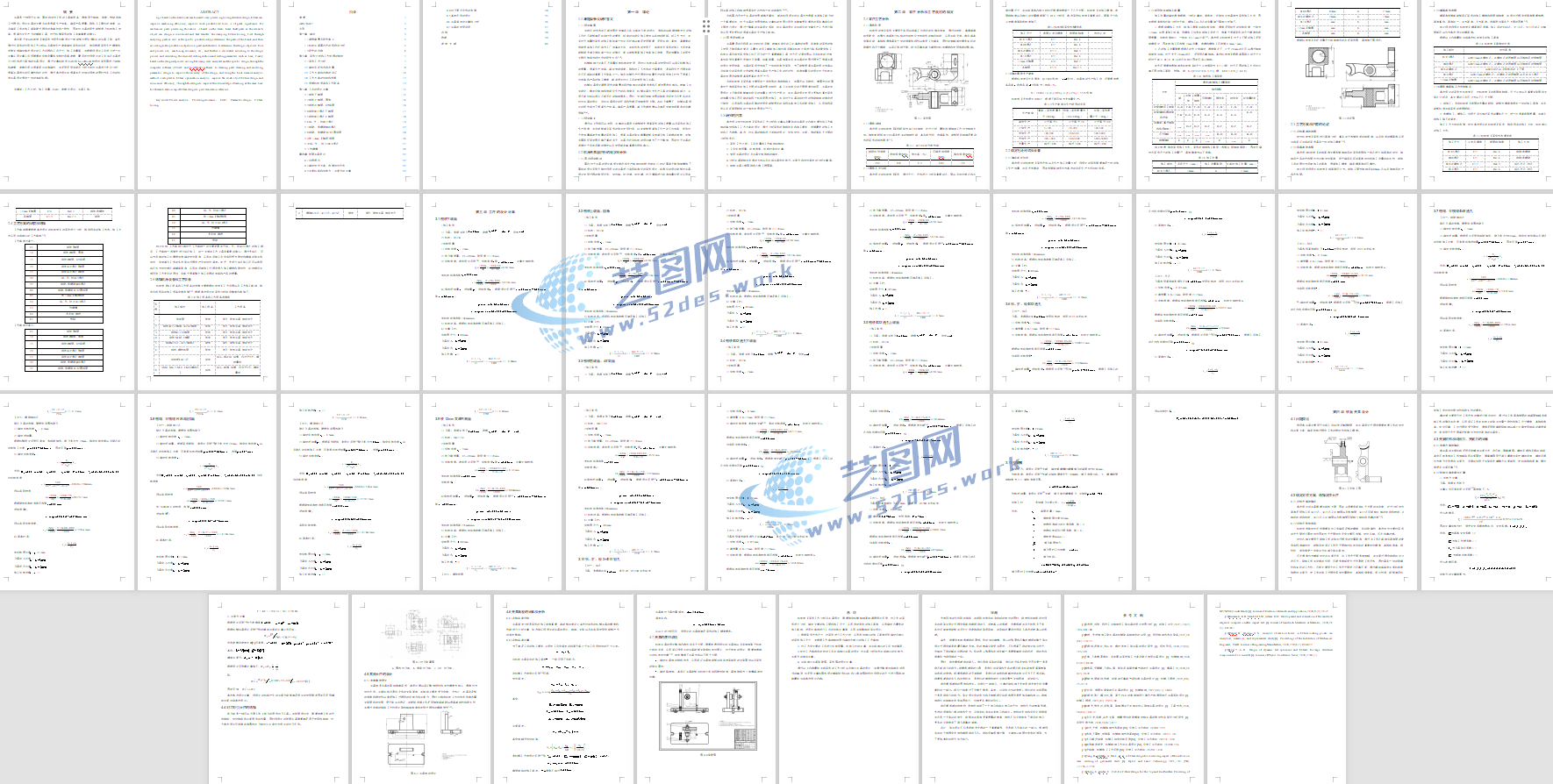

机床拨叉设计说明书内容

该夹具采用“一面一孔一侧”的定位原则，通过芯轴与靠边销共同完成工件六个自由度限制，使拨叉在加工过程中保持稳定姿态。夹具体采用开放式结构布局，为铣刀切削运动提供充足空间，同时便于工件快速装卸；压紧机构设置在工件受力区域附近，可降低加工振动和变形，提高叉脚面铣削质量。该结构具有定位准确、夹紧可靠、操作便捷等特点，适用于机床拨叉类零件批量铣削加工。
