丝杆铣槽夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25883

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 丝杆夹具solidworks24版三维装配模型

夹具采用顶部压紧机构对丝杆进行固定，通过压块与工件外圆接触实现可靠夹紧，避免铣削过程中因切削力产生振动或偏移。整体结构由底板、两端支撑座、中间定位支架、压紧装置及限位机构组成，具有结构简单、刚性好、装夹方便等特点，适用于丝杆、长轴类零件的槽加工及批量生产，可有效提高加工效率和槽位置精度。

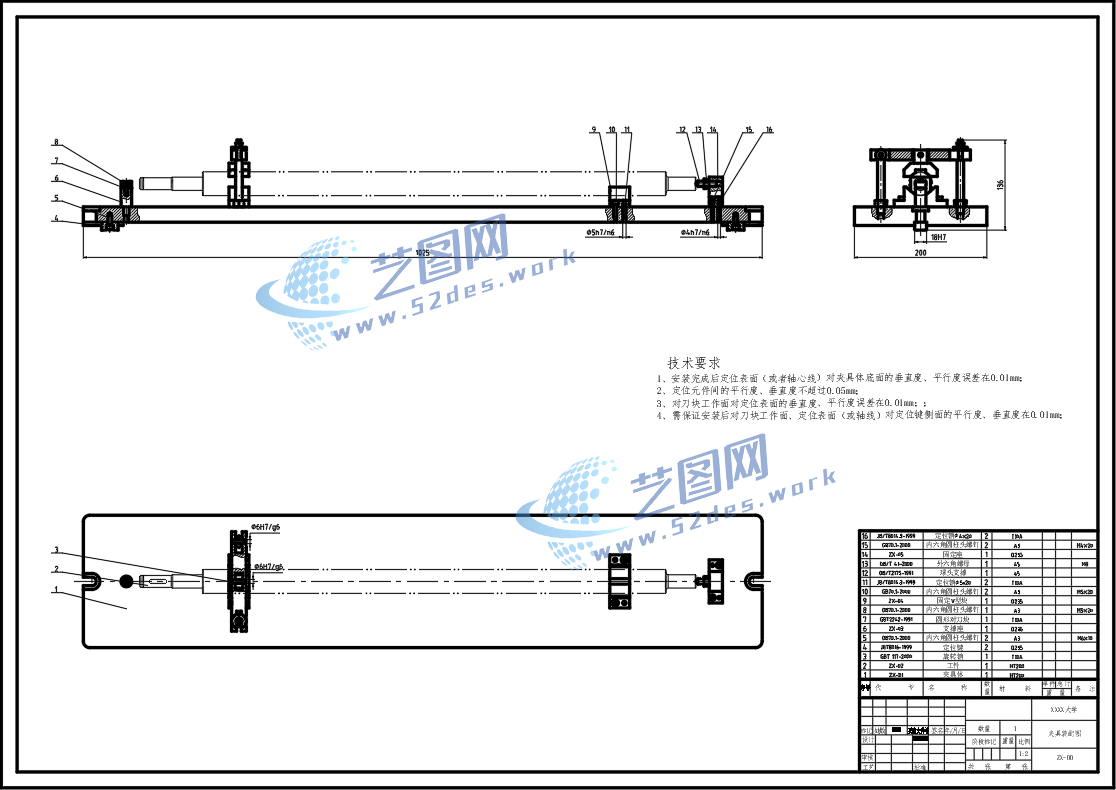

丝杆夹具CAD装配图 丝杆CAD零件图 丝杆CAD夹具体 丝杆CAD毛坯图

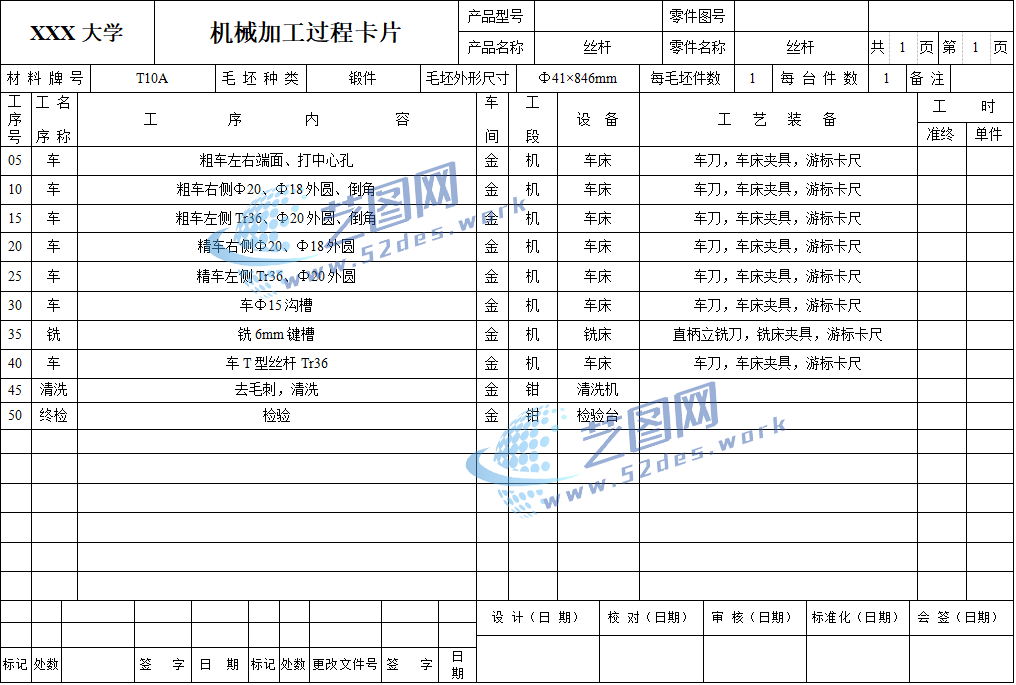

机械加工工序卡

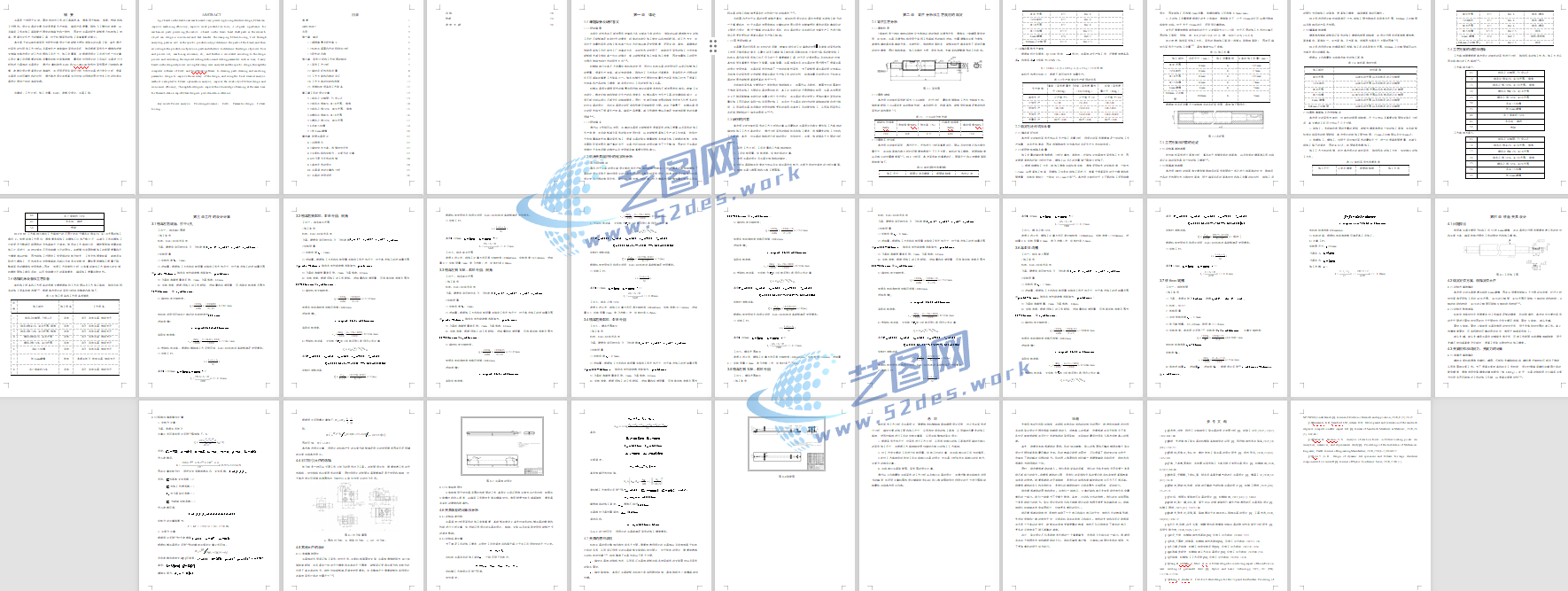

丝杆设计说明书内容

该丝杆铣槽夹具采用长轴类零件专用定位结构，主要针对丝杆外圆槽加工过程中的定位与夹紧需求进行设计。夹具以丝杆轴线作为主要定位基准，通过两端支撑座对工件进行支承定位，保证丝杆旋转中心与加工刀具位置保持一致，同时利用辅助定位结构限制工件轴向窜动，提高长尺寸丝杆铣槽加工过程中的稳定性和加工精度。
