主轴架镗24孔夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25884

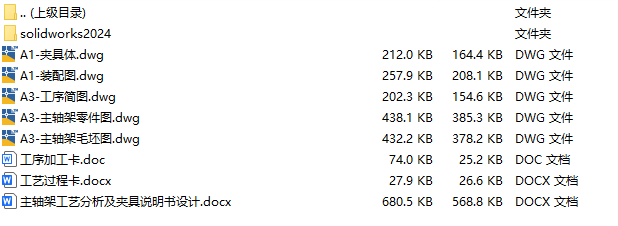

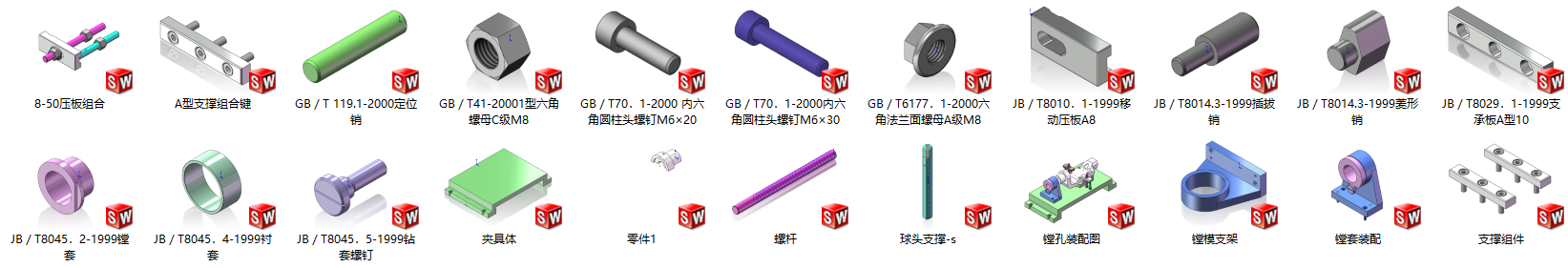

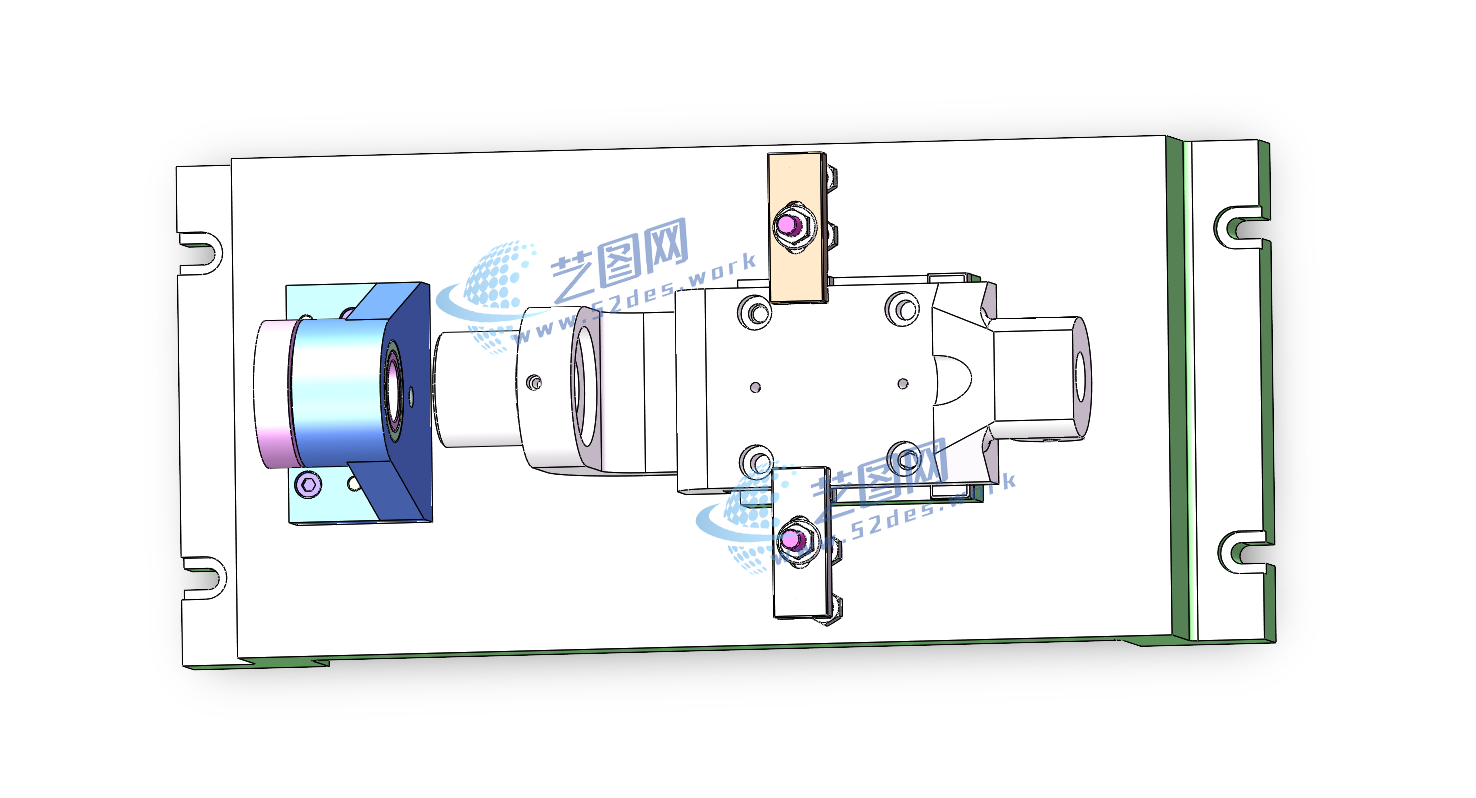

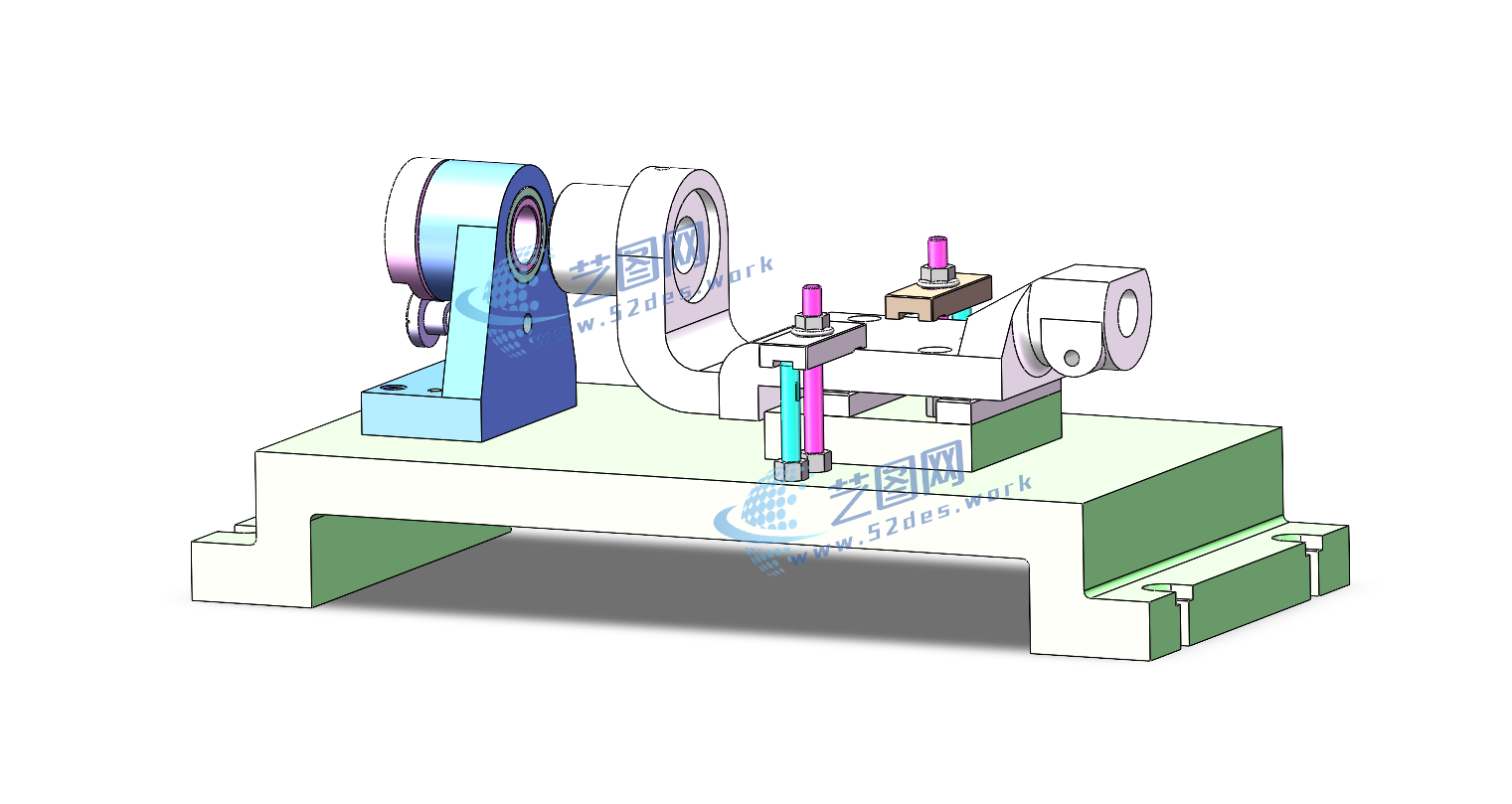

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 主轴架夹具solidworks24版三维装配模型

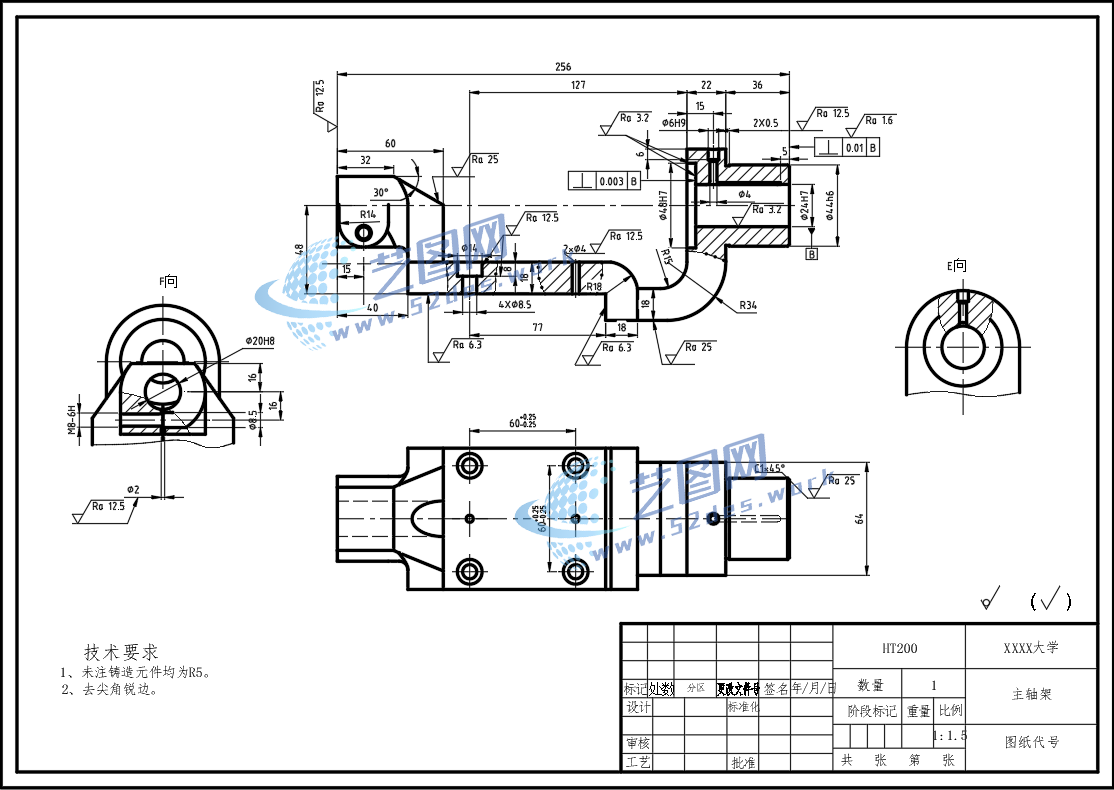

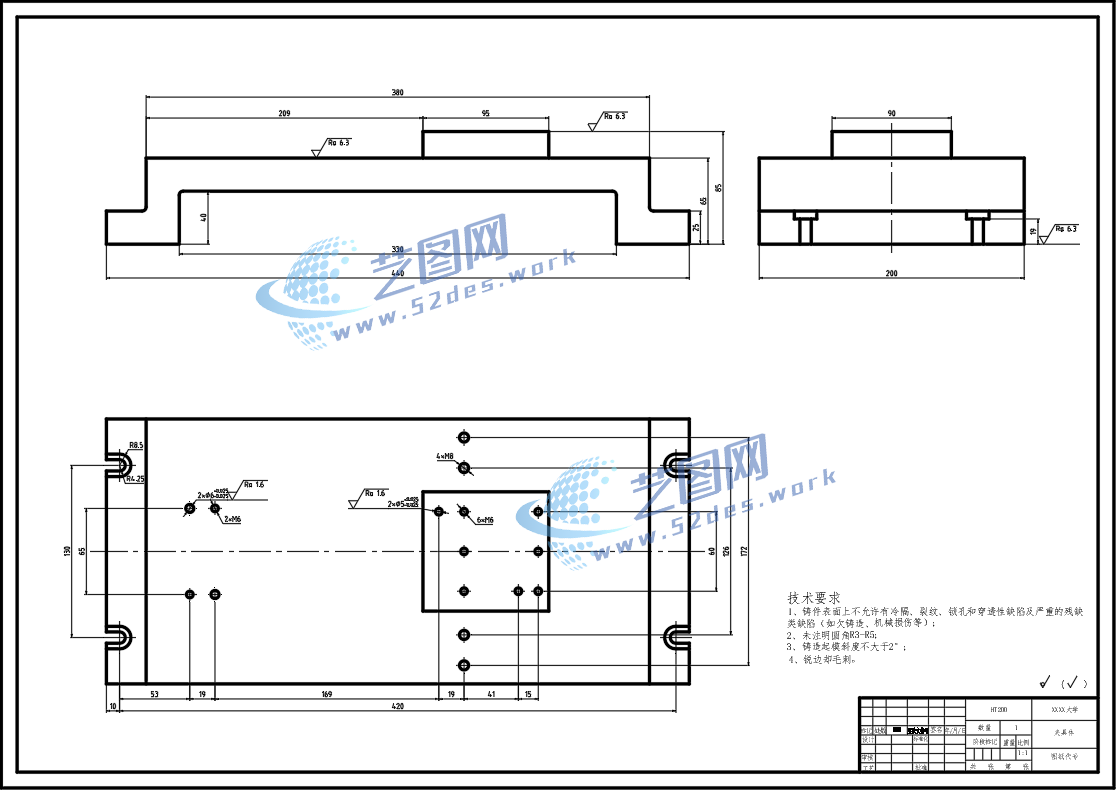

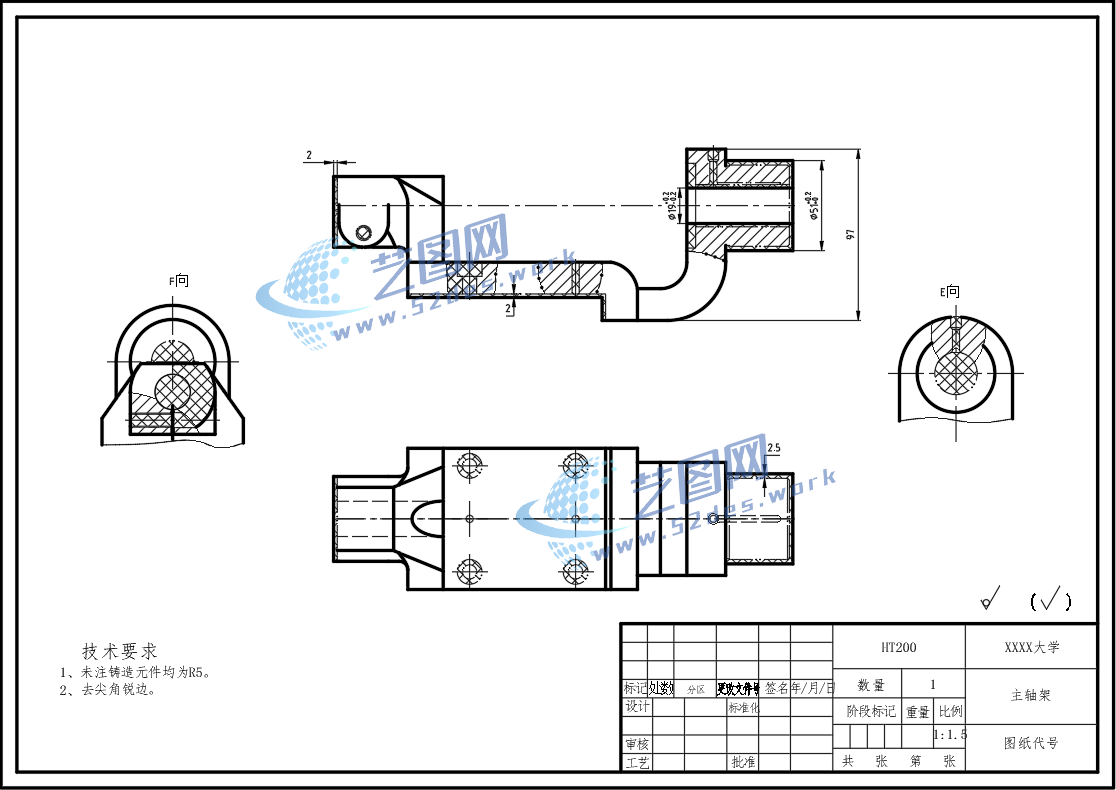

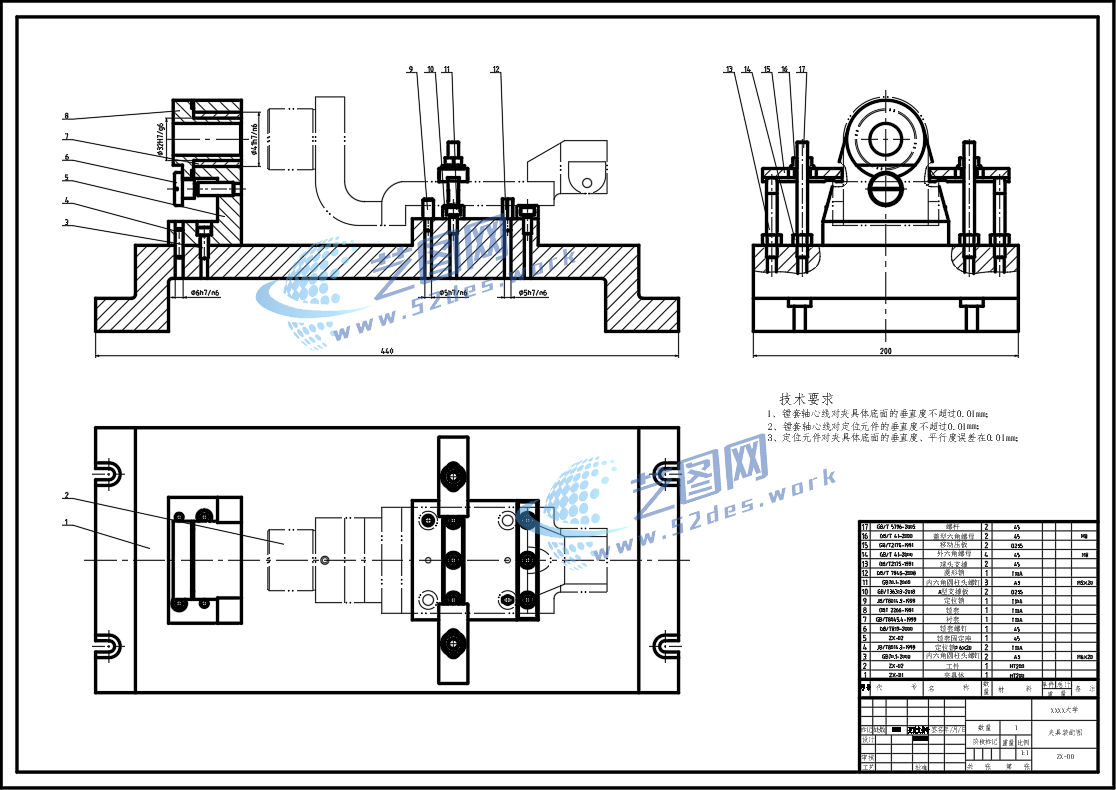

该主轴架镗Φ24孔夹具采用专用镗床夹具结构，主要由夹具体、定位销、菱形销、移动压板及支撑元件组成。工件采用定位销与菱形销组合定位方式，限制工件的移动与转动自由度，实现准确定位，保证镗削Φ24孔时孔的位置精度和加工稳定性。主轴架夹具CAD装配图 主轴架CAD零件图 主轴架CAD夹具体 主轴架CAD毛坯图

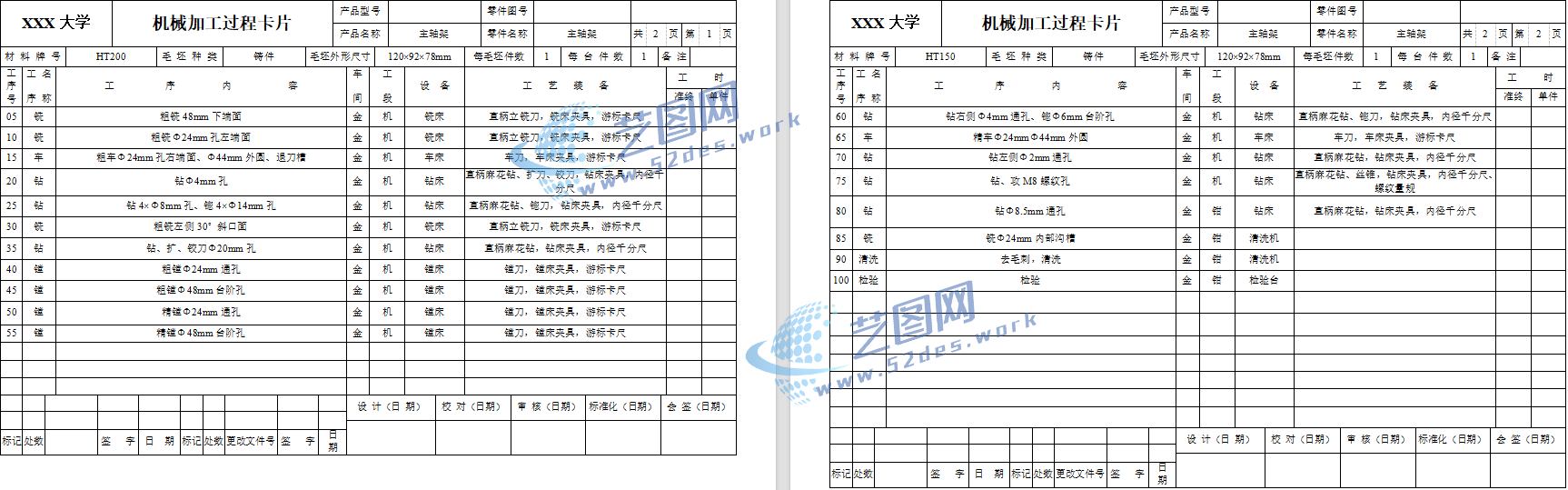

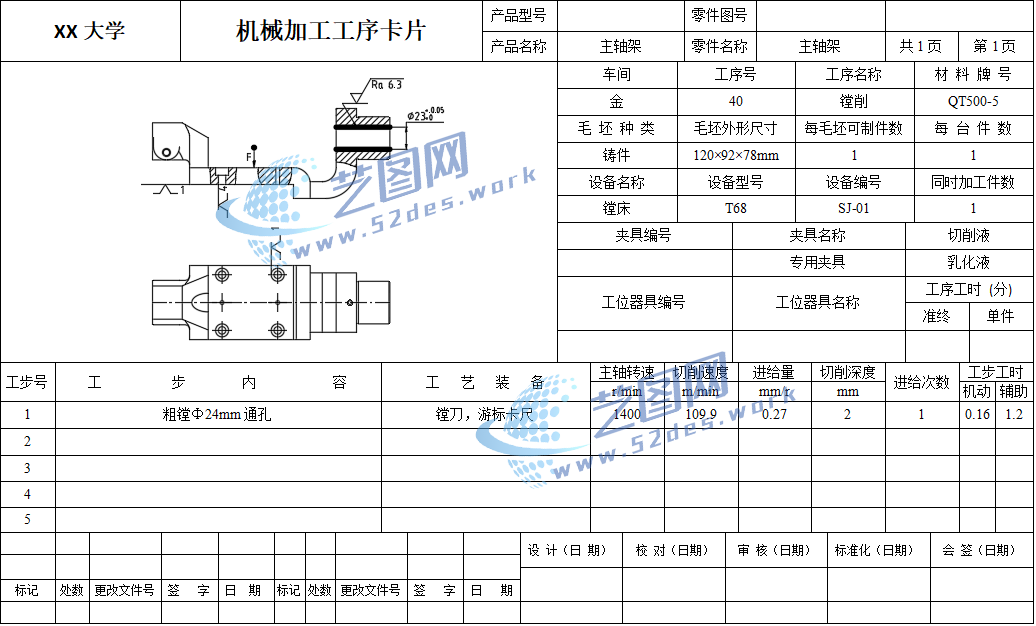

机械加工工序卡

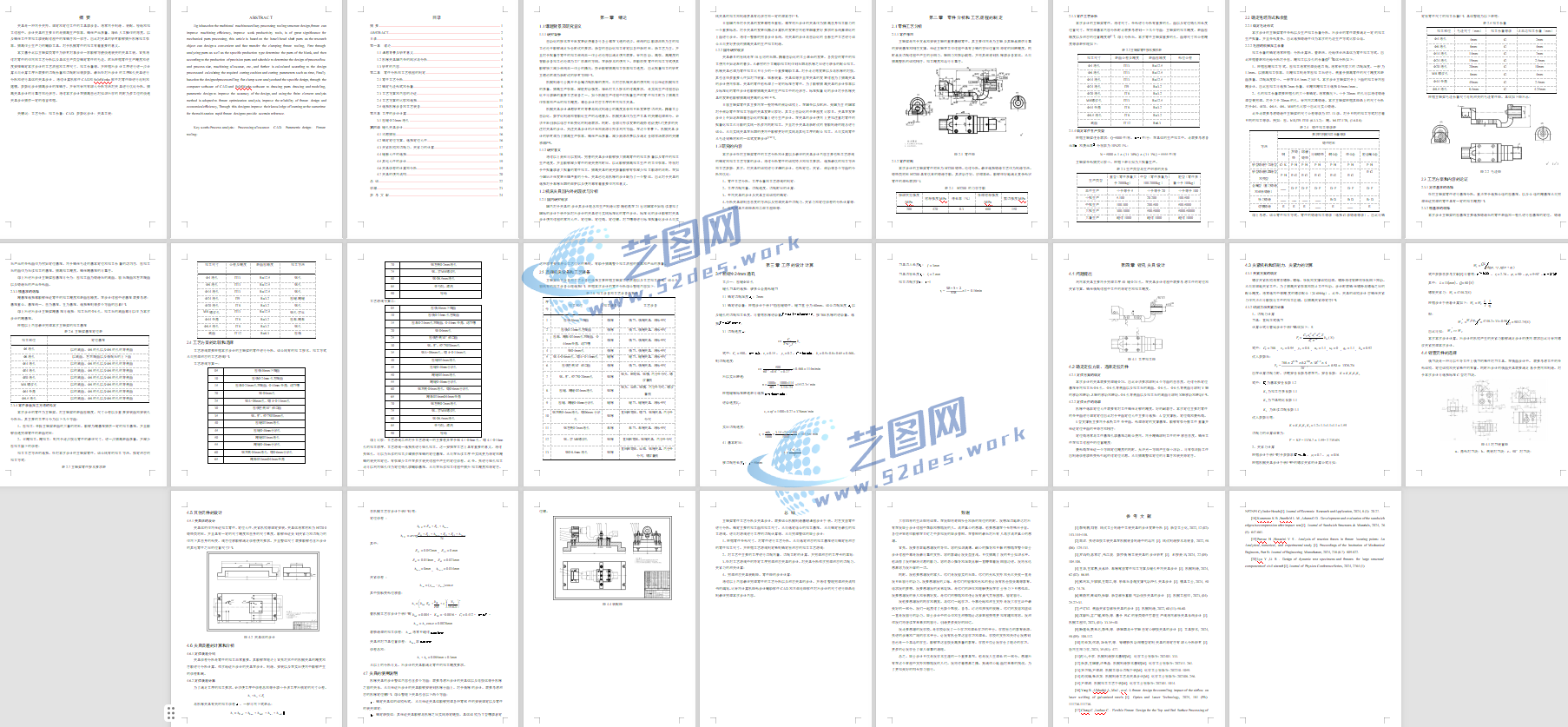

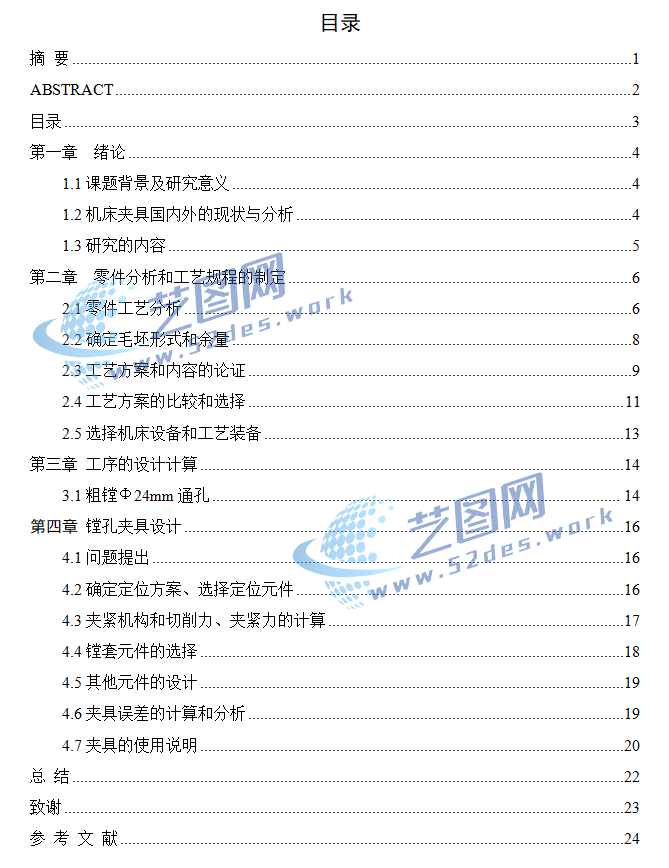

主轴架设计说明书内容

夹具采用移动压板压紧机构，通过压板沿导向方向移动实现工件快速装夹与固定，使工件与定位元件保持可靠贴合。定位销与菱形销组合能够避免过定位，提高装夹精度；移动压板结构操作方便，夹紧可靠，可有效减少加工振动，提高镗孔质量，适用于主轴架类零件的批量镗孔加工。
