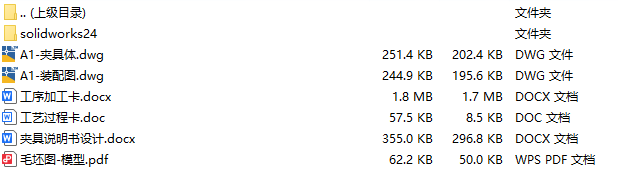

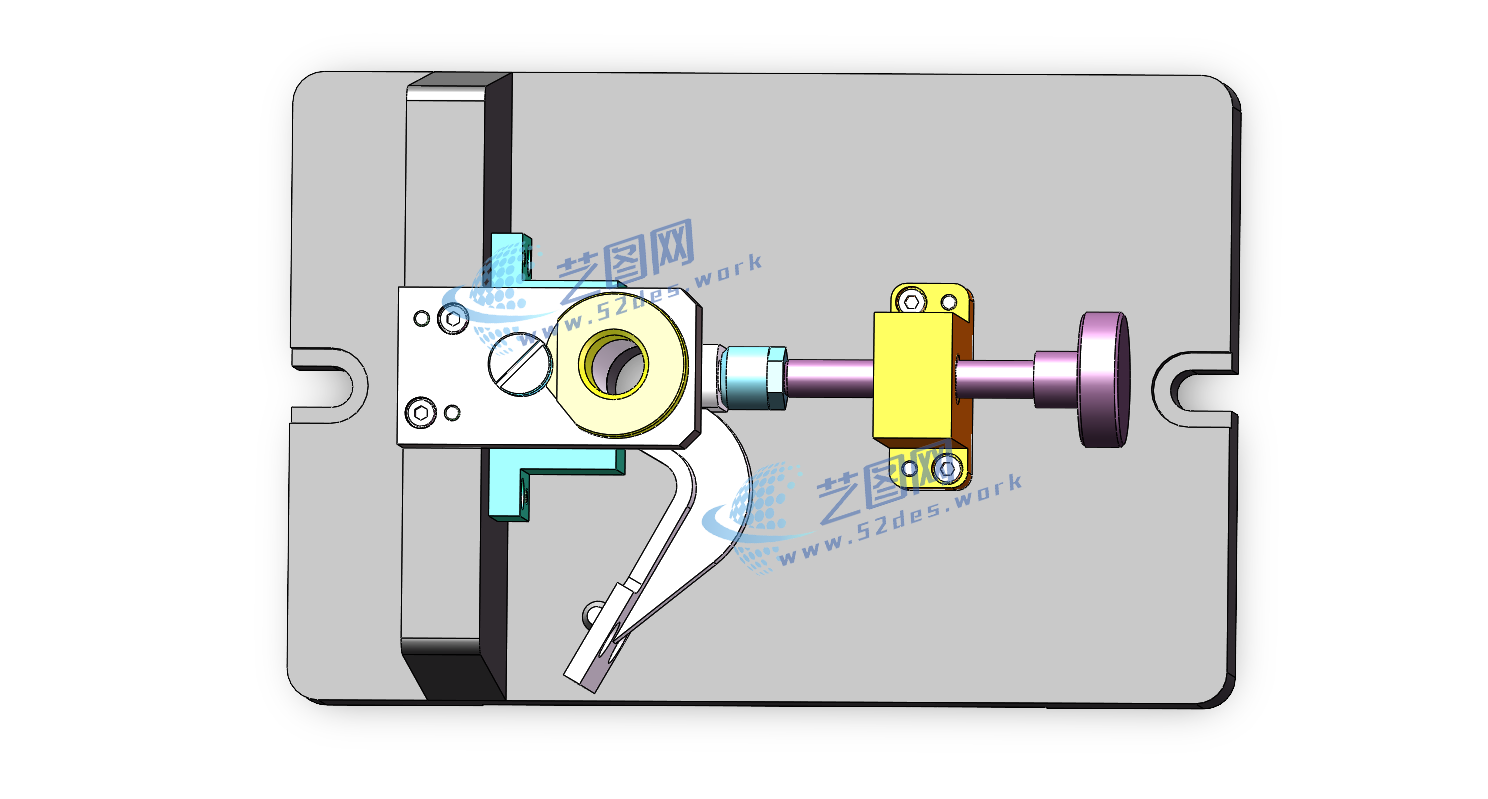

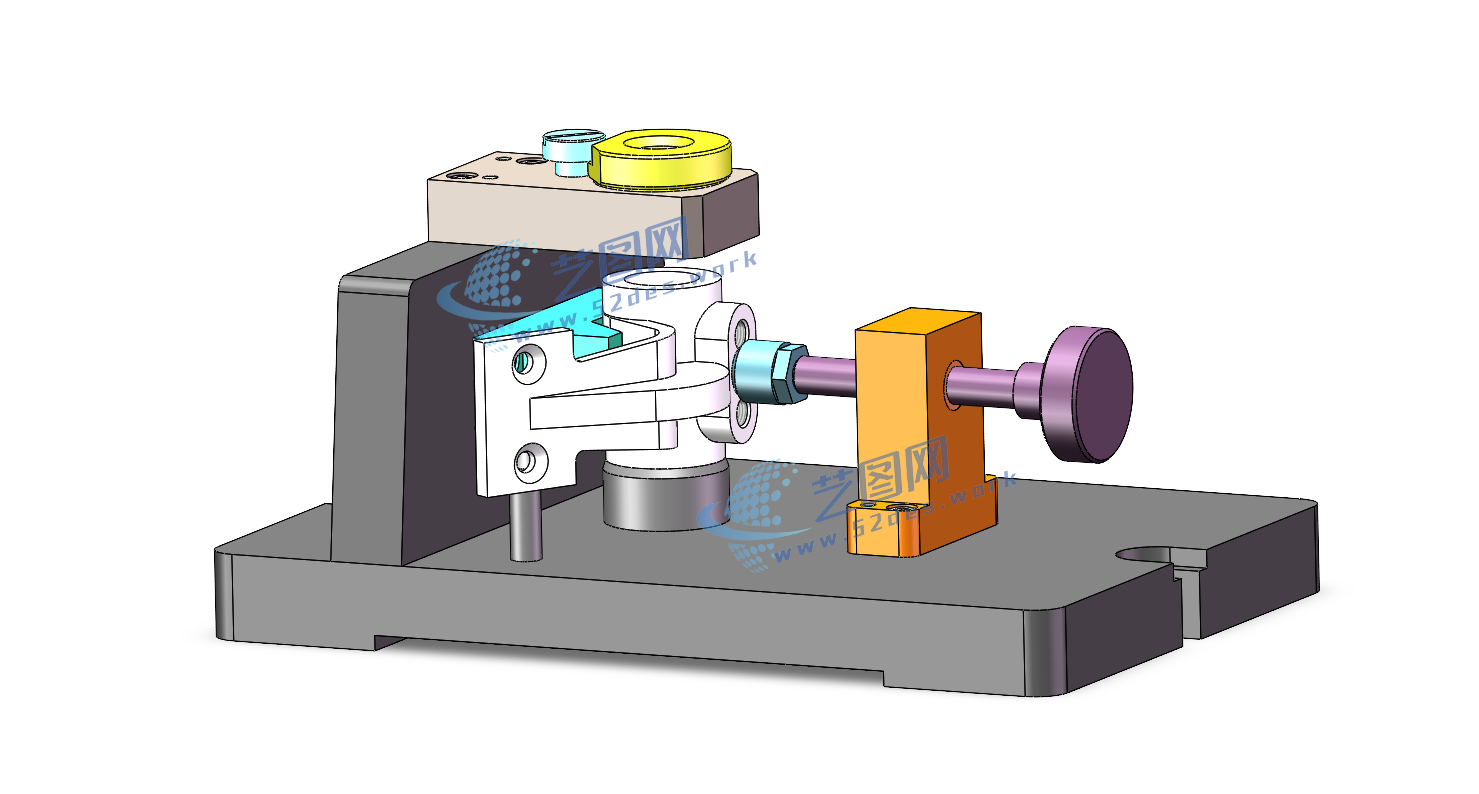

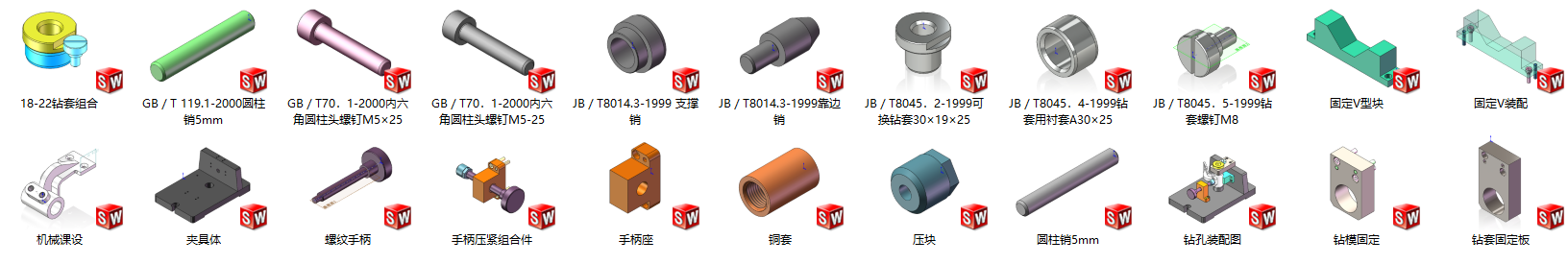

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书solidworks24版本模型源文件，可编辑，含参数 脚踏夹具solidworks24版三维装配模型

本文介绍脚踏钻Φ24孔专用夹具设计方案，该夹具采用底板式结构，主要由夹具体、V型块定位机构、螺旋压紧机构以及辅助支撑结构组成。夹具利用V型块与脚踏零件外圆表面配合，实现工件径向定位，同时通过螺杆压紧机构对工件进行固定，保证钻孔加工过程中零件保持稳定

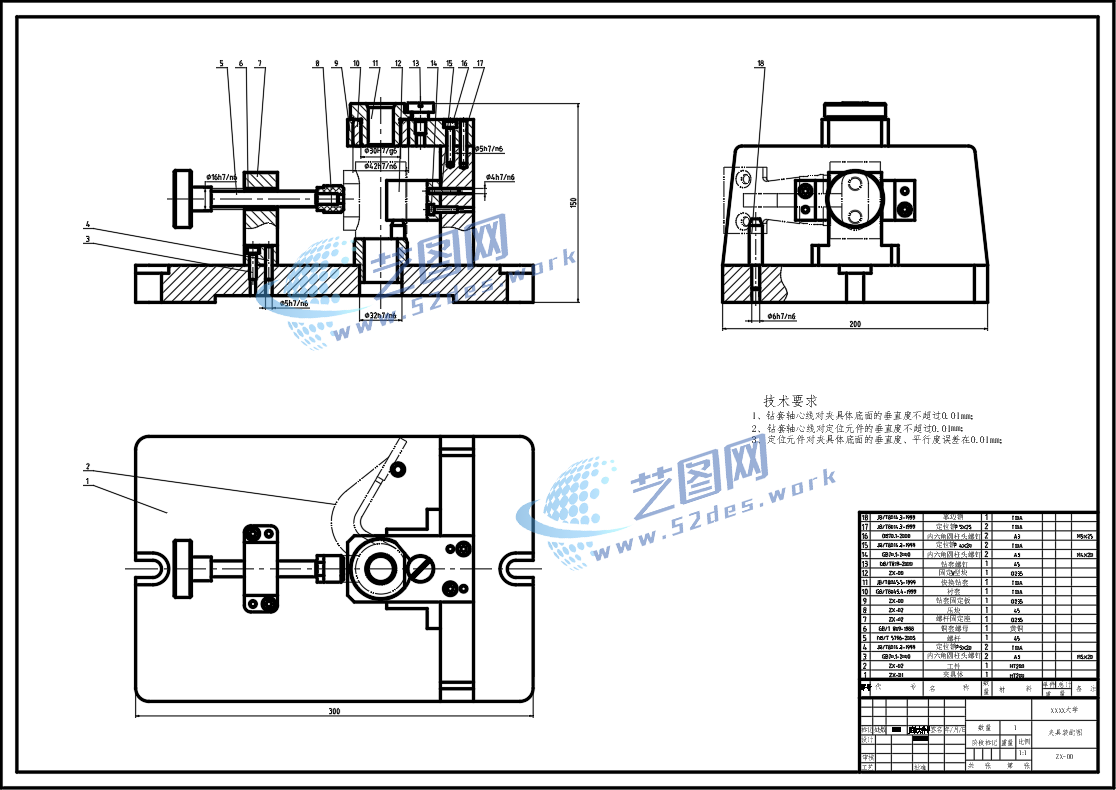

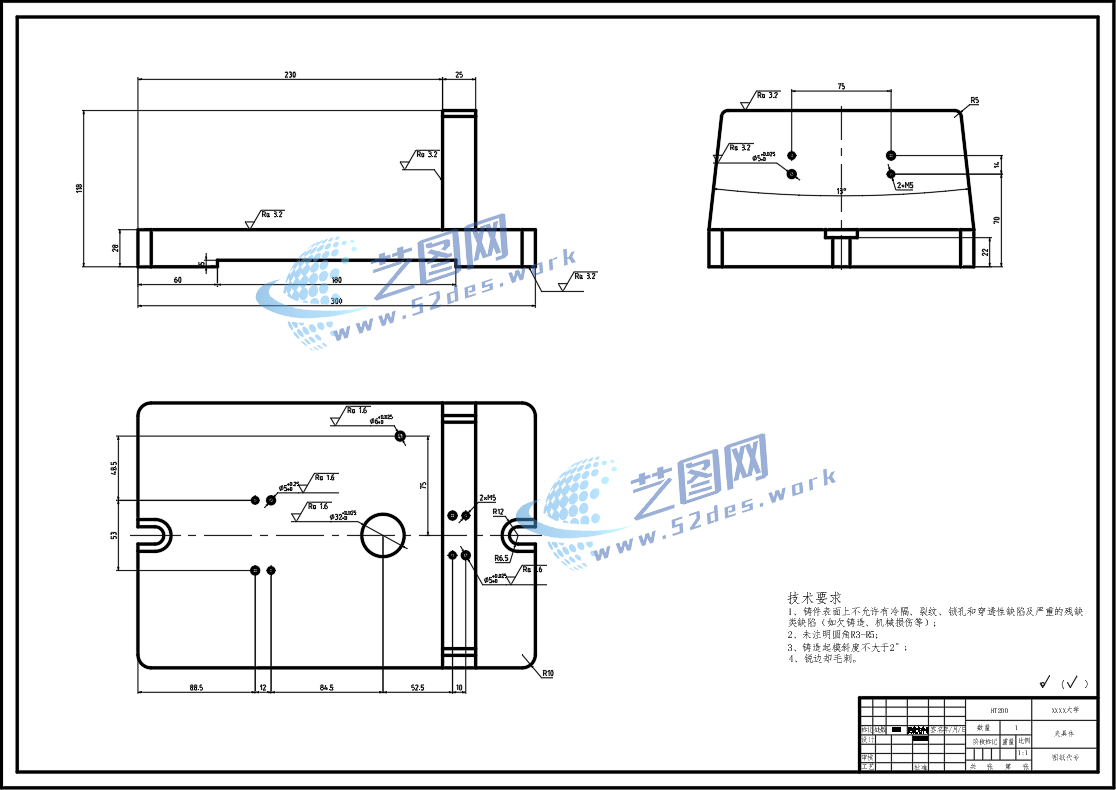

脚踏夹具CAD装配图 脚踏CAD夹具体

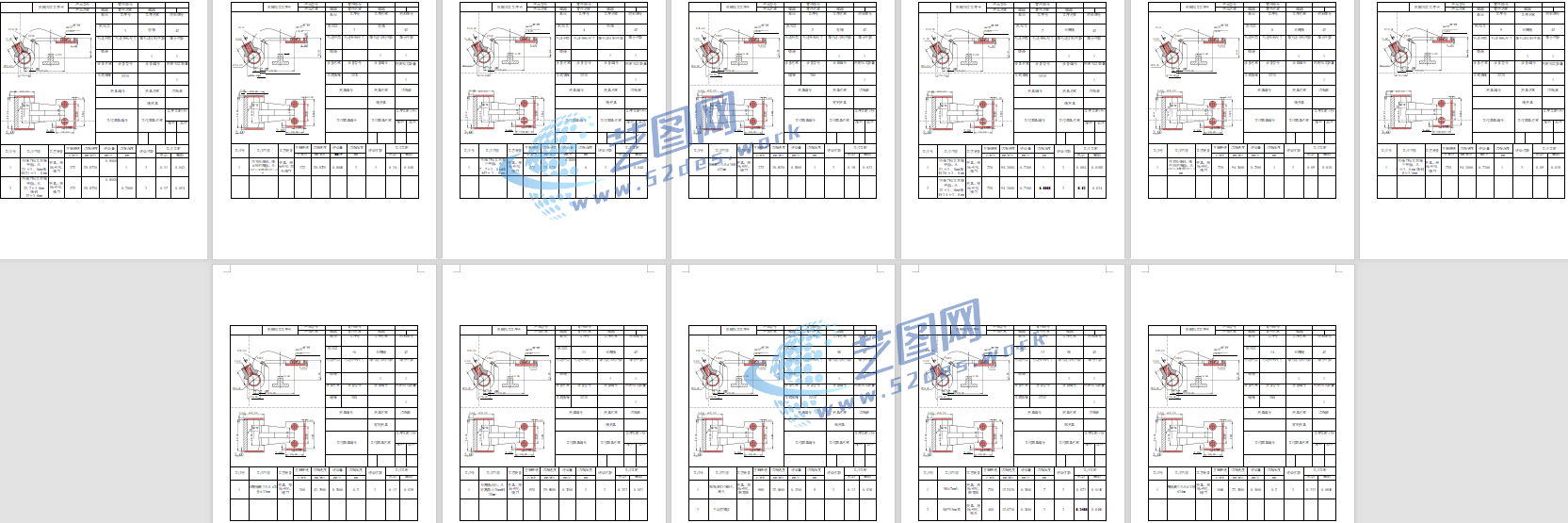

机械加工工序卡 脚踏设计说明书内容
