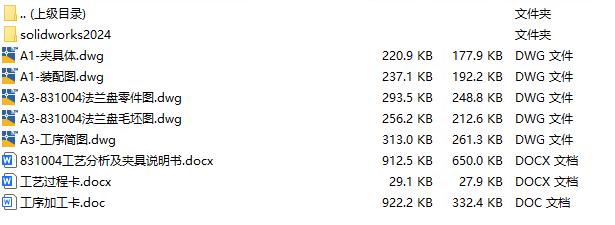

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数

夹具用于完成工序铣右侧端面，因此限制5个方面的自由度，经分析定位基准采用铸造后Φ45外圆、Φ45外圆的左端面定位，Φ45外圆可限制Y轴的移动和转动、X轴的移动和转动，Φ45外圆的左端面可限制Z轴转动,定位元件可选择固定V型块、活动V型块和压板，对刀采用圆形对刀块，本夹具的夹紧机构采用手动螺纹夹紧方式，由压块、铜套螺母、螺纹手柄和手柄座组成。

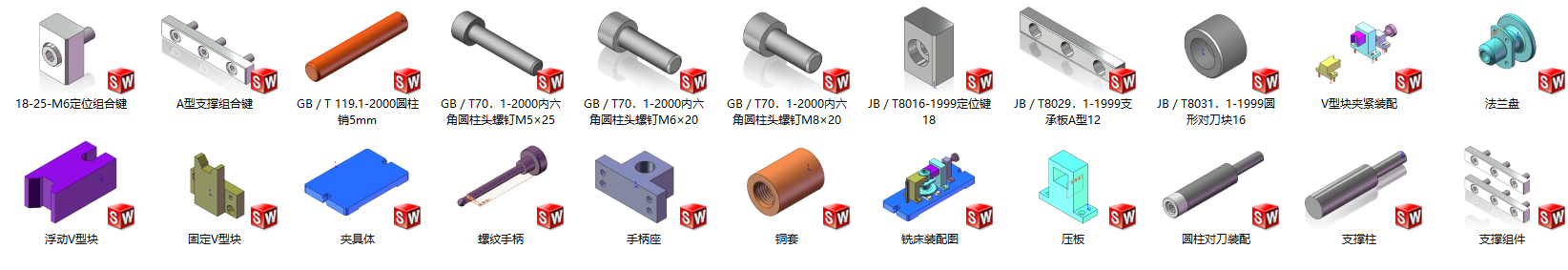

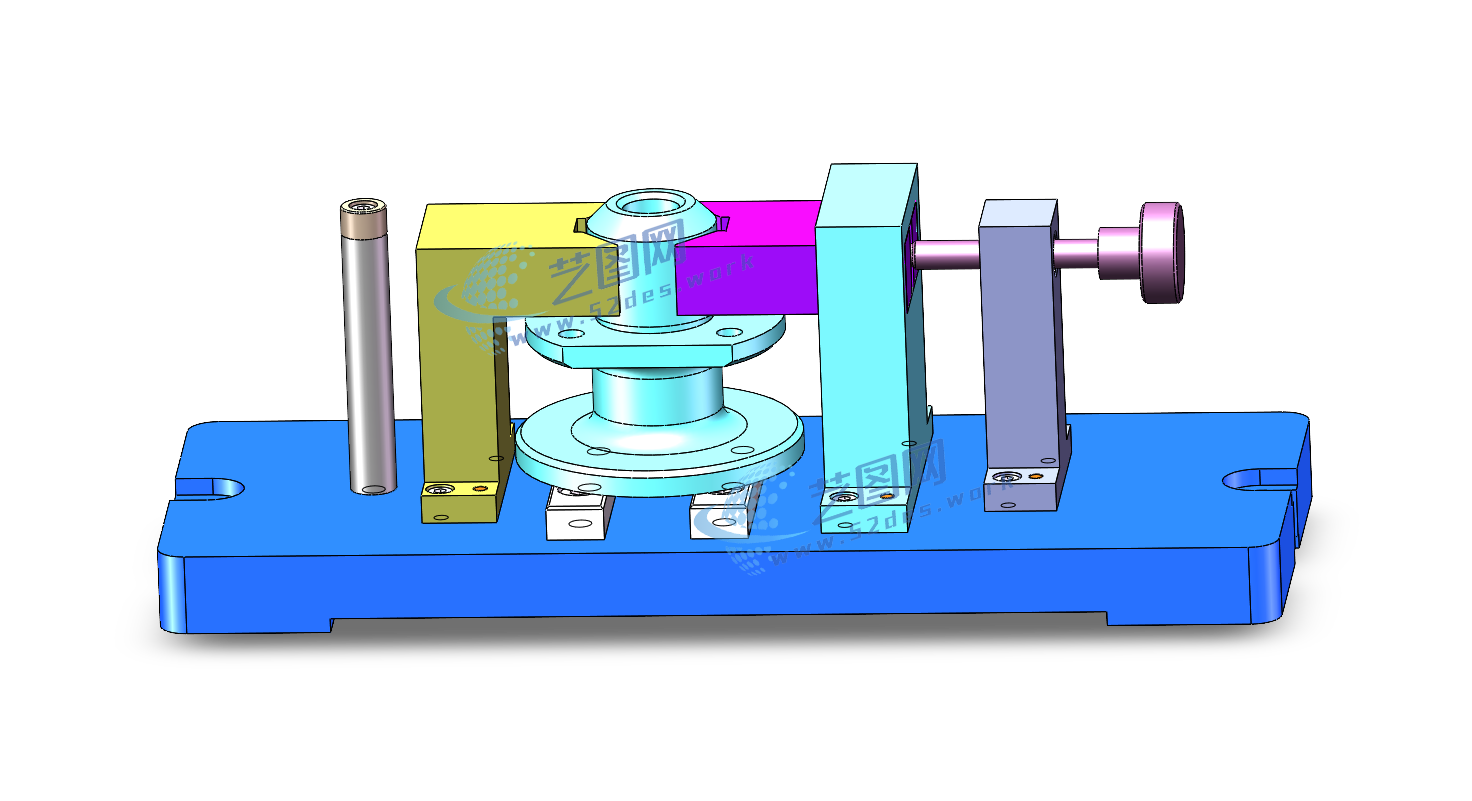

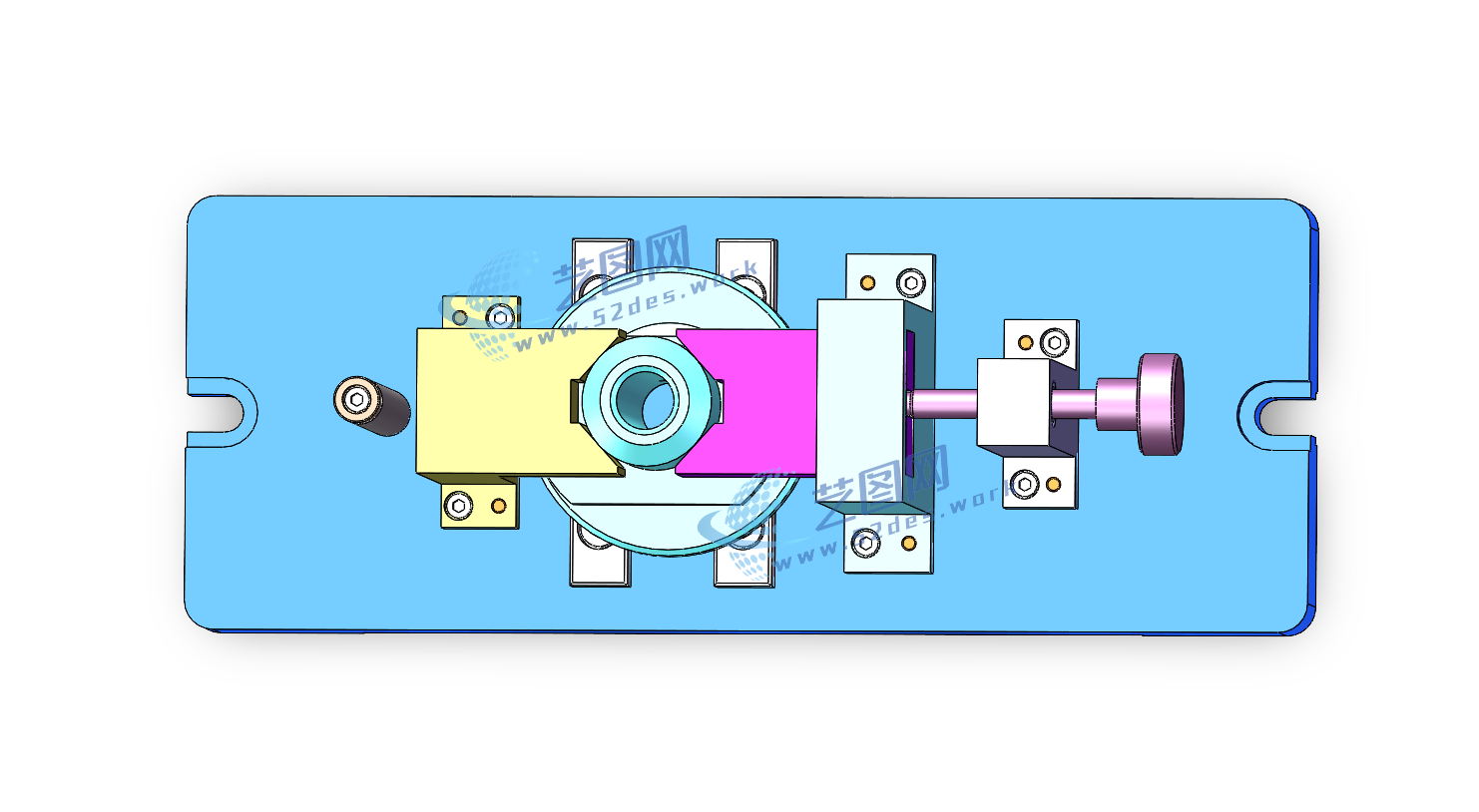

831004法兰盘夹具solidworks24版三维装配模型 831004法兰盘夹具solidworks24版三维装配模型 831004法兰盘夹具CAD装配图

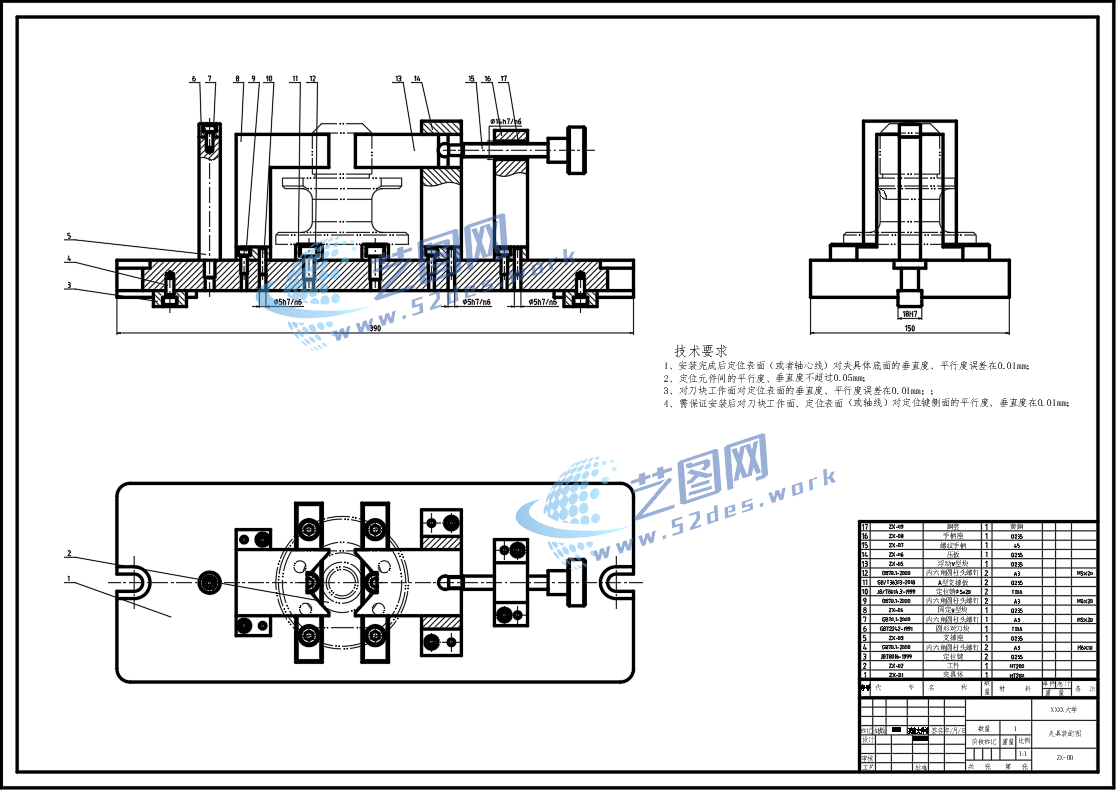

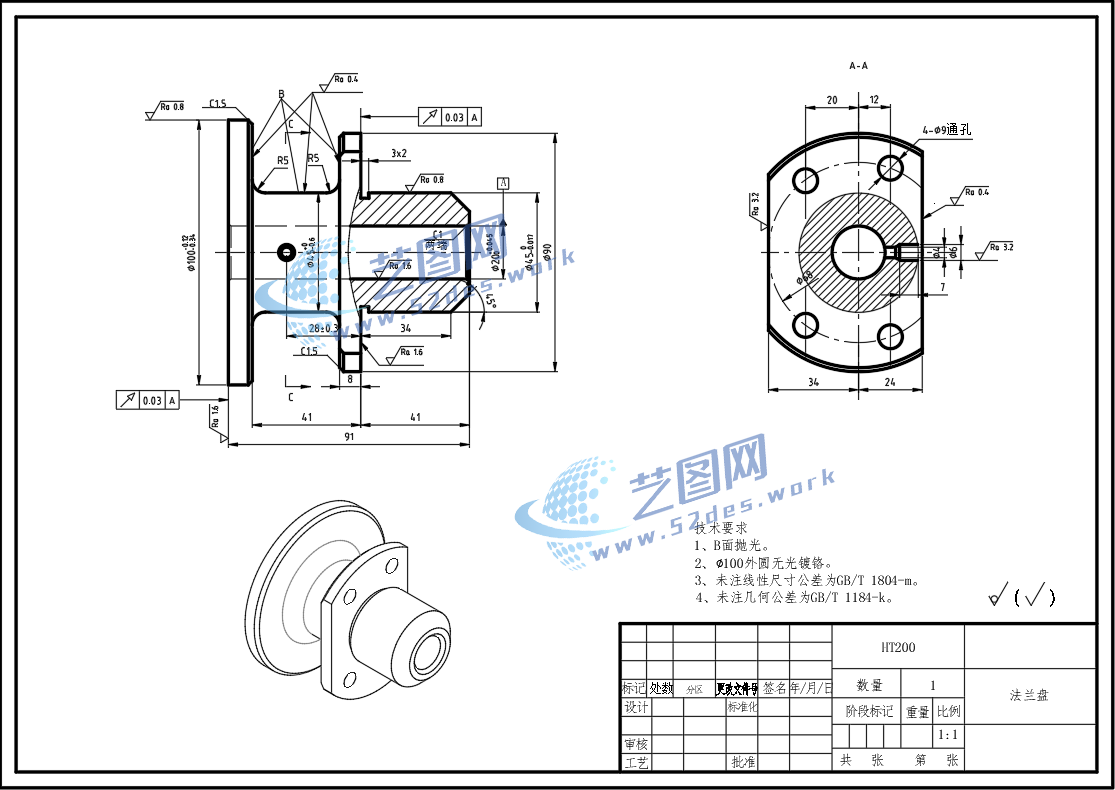

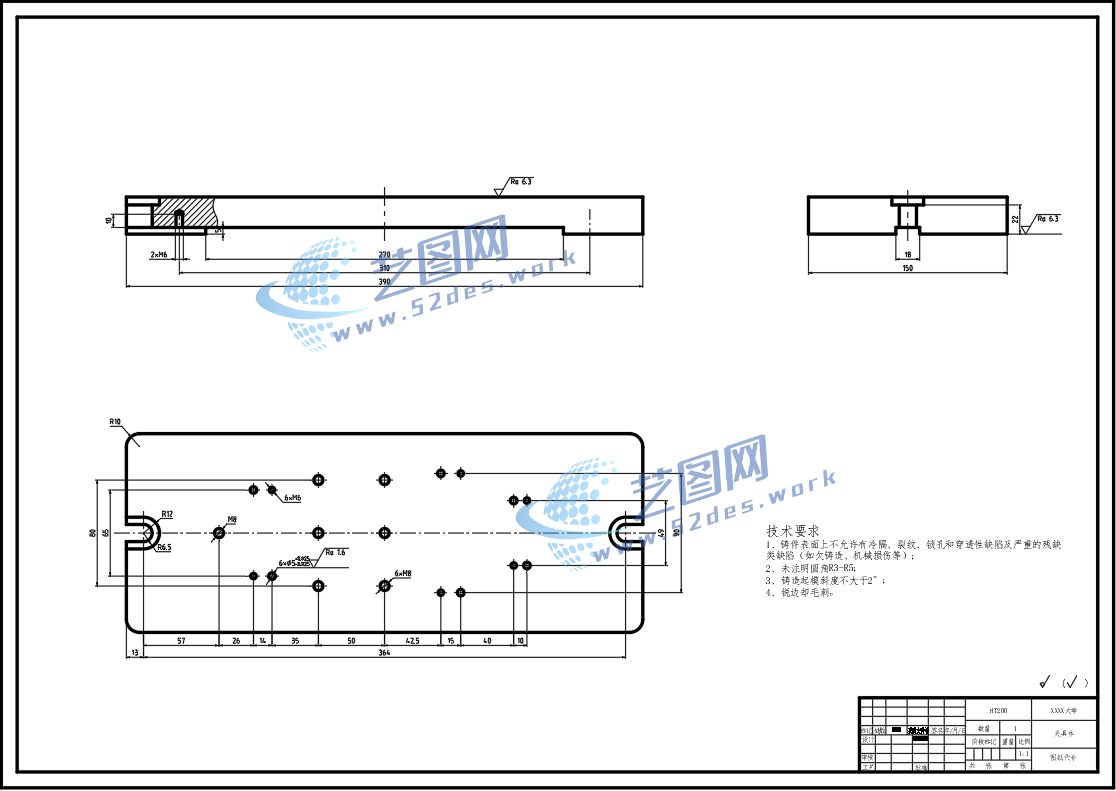

夹具装配图采用最新国标绘制，粗实线、细实线以及标注线，都设置有专门图层，若打印PDF没有显示线宽，需要进行打印设置选择打印线粗或者将粗线调成大。831004法兰盘CAD零件图 831004法兰盘CAD夹具体 831004法兰盘CAD毛坯图

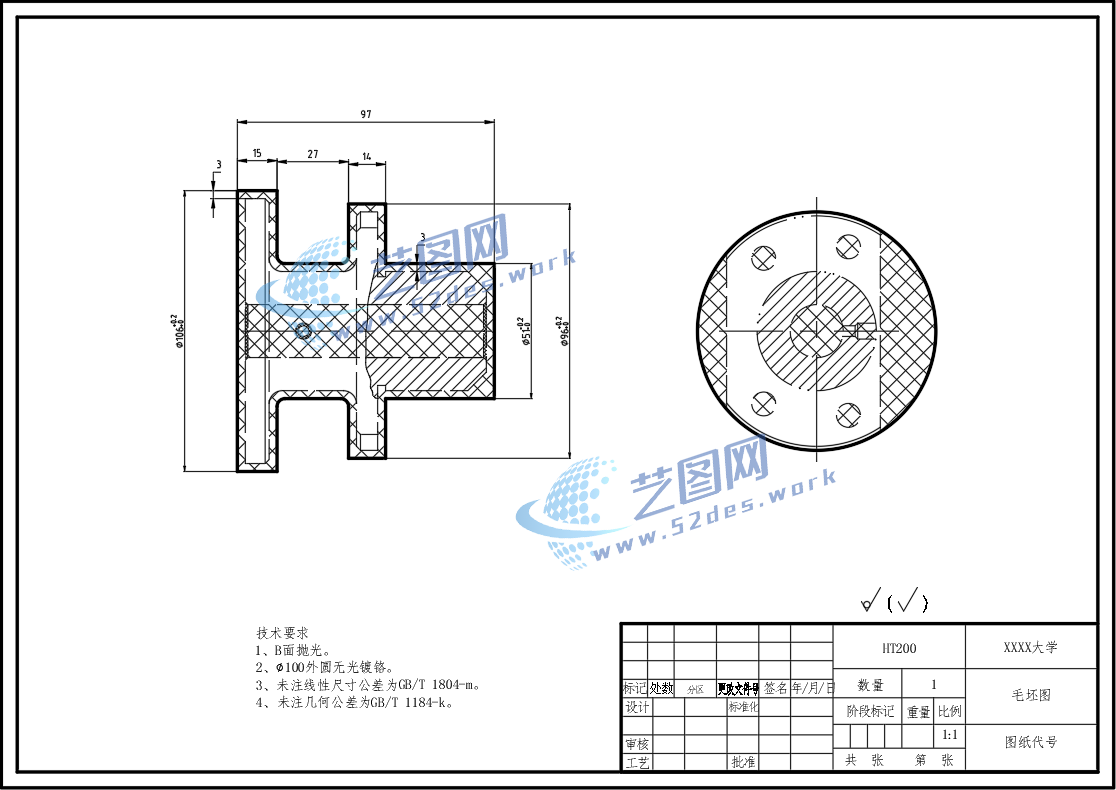

法兰盘毛坯图采用铸造，法兰盘整体结构较复杂，具有凸台、法兰面及中心孔等特征，采用铸造能够一次成形出接近零件最终形状的毛坯，减少后续机械加工余量，降低材料消耗和加工成本。

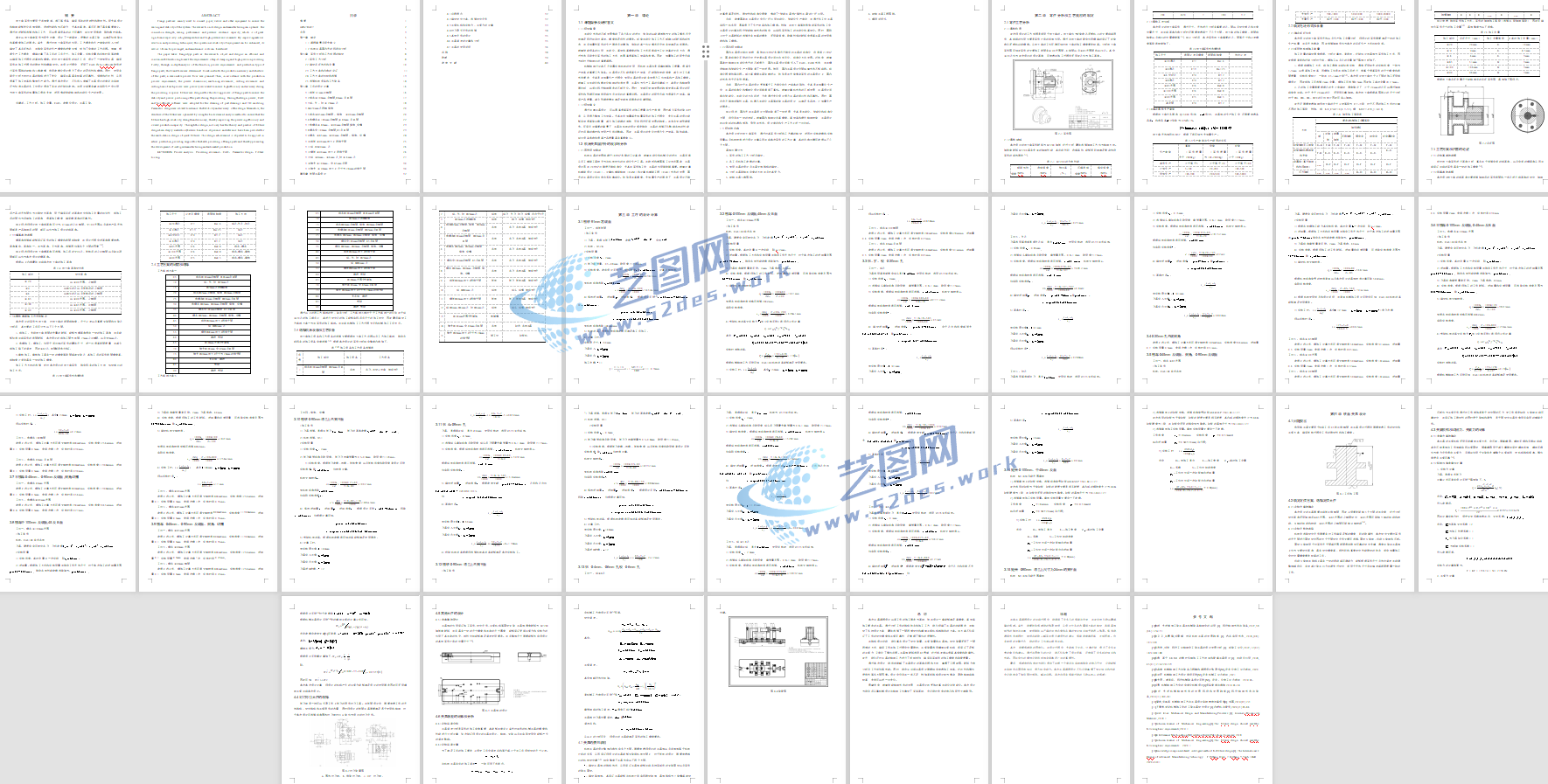

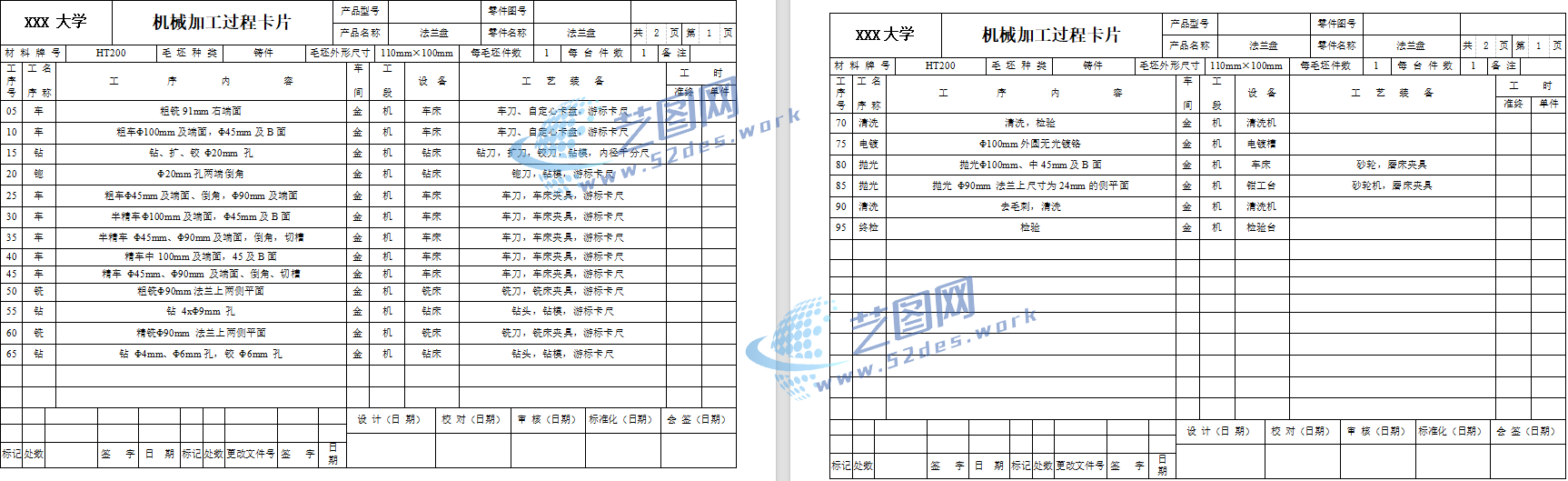

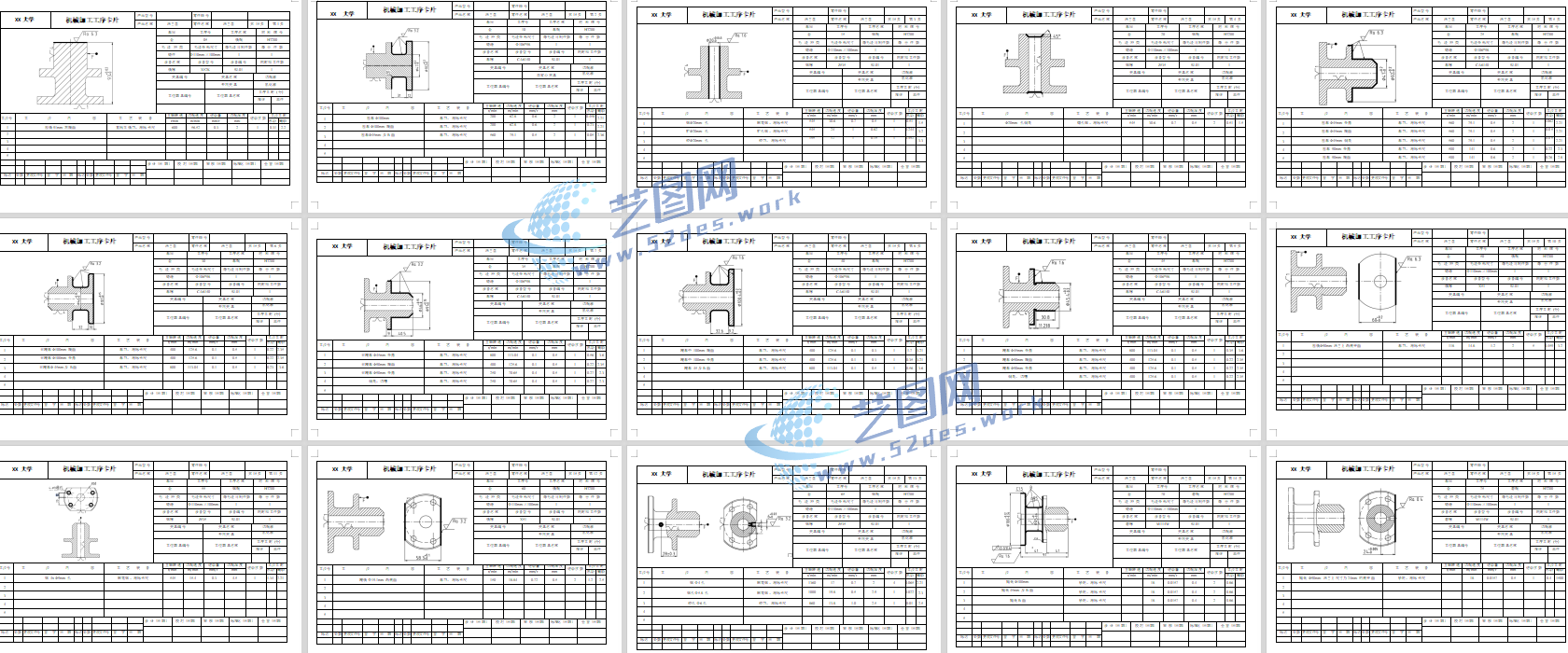

机械加工工艺卡 机械加工工序卡 831004法兰盘设计说明书目录 831004法兰盘设计说明书内容
