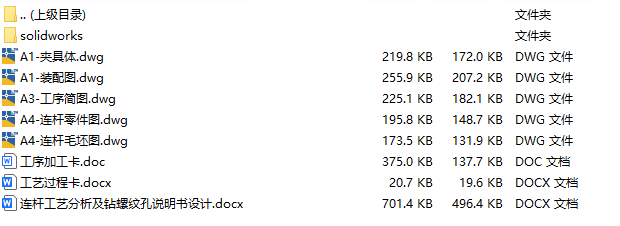

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图
solidworks24版本模型源文件,可编辑,含参数

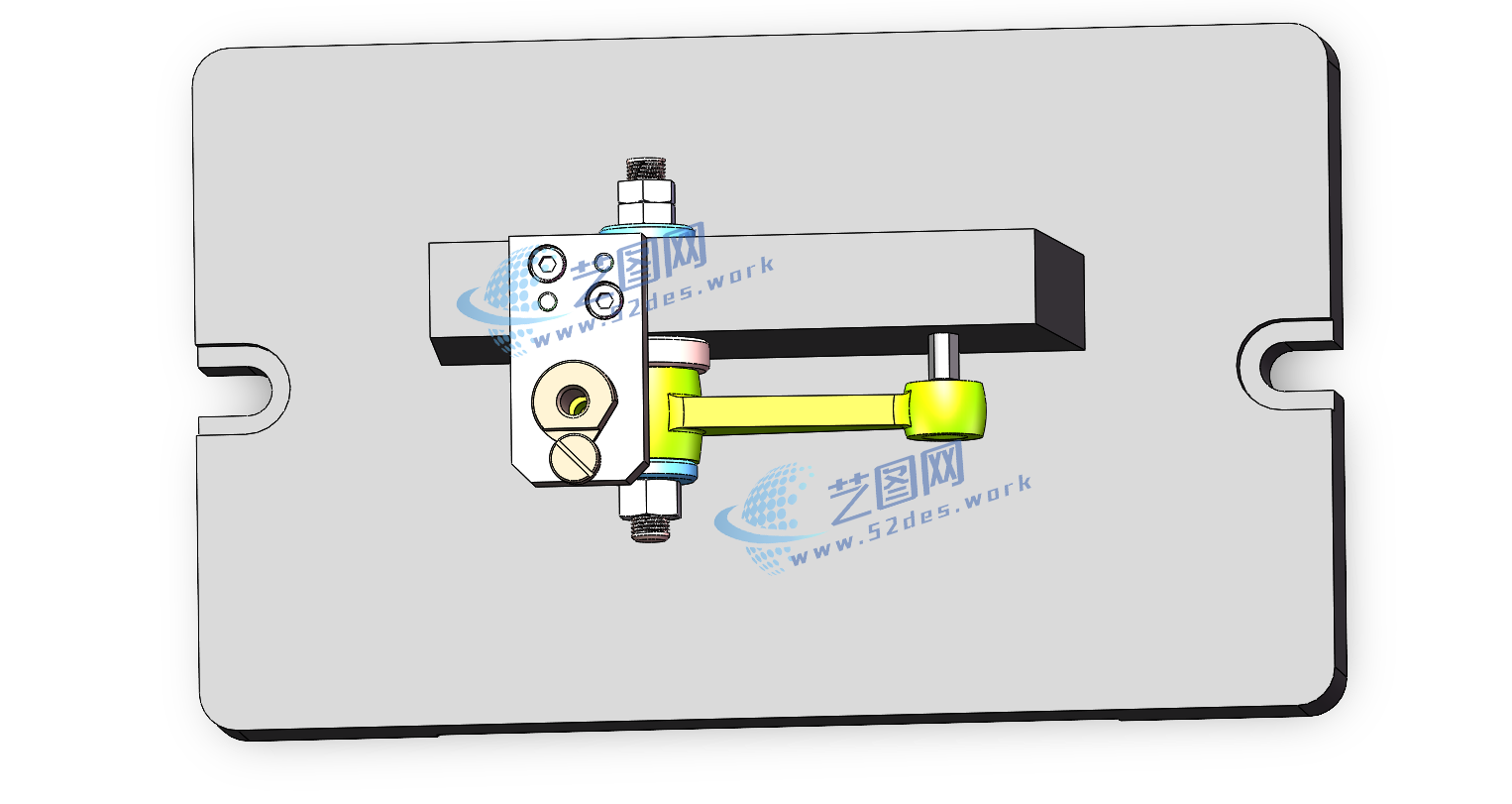

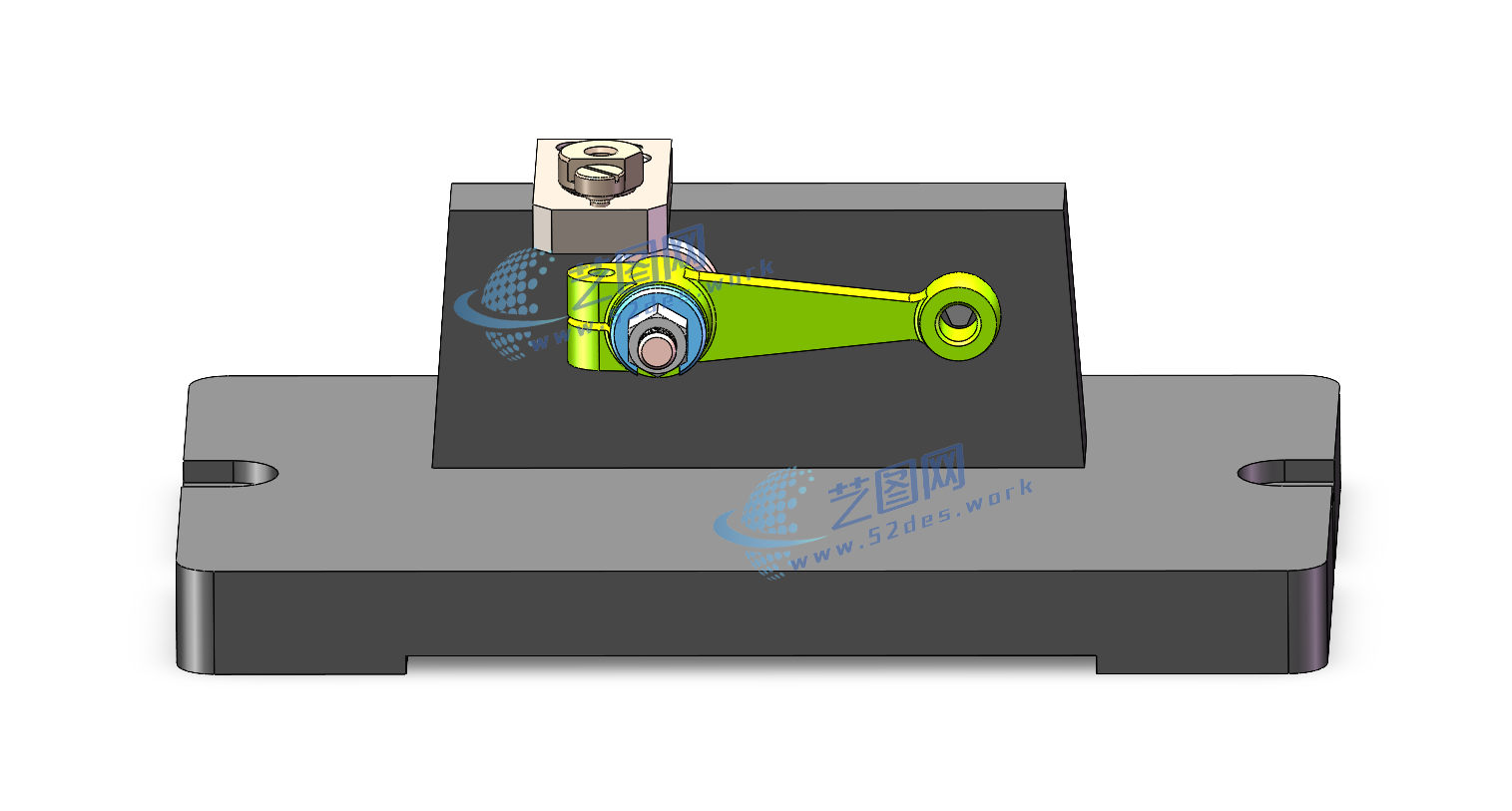

连杆夹具solidworks24版三维装配模型
以连杆的基准端面与芯轴实现主要定位,限制工件的三个自由度;配套菱形销与芯轴配合,形成稳定的 “一面两销” 定位组合,既有效限制工件绕芯轴的转动自由度,又避免过定位,保证了工件的重复定位精度,满足螺纹孔的位置度与同轴度要求。
连杆夹具CAD装配图

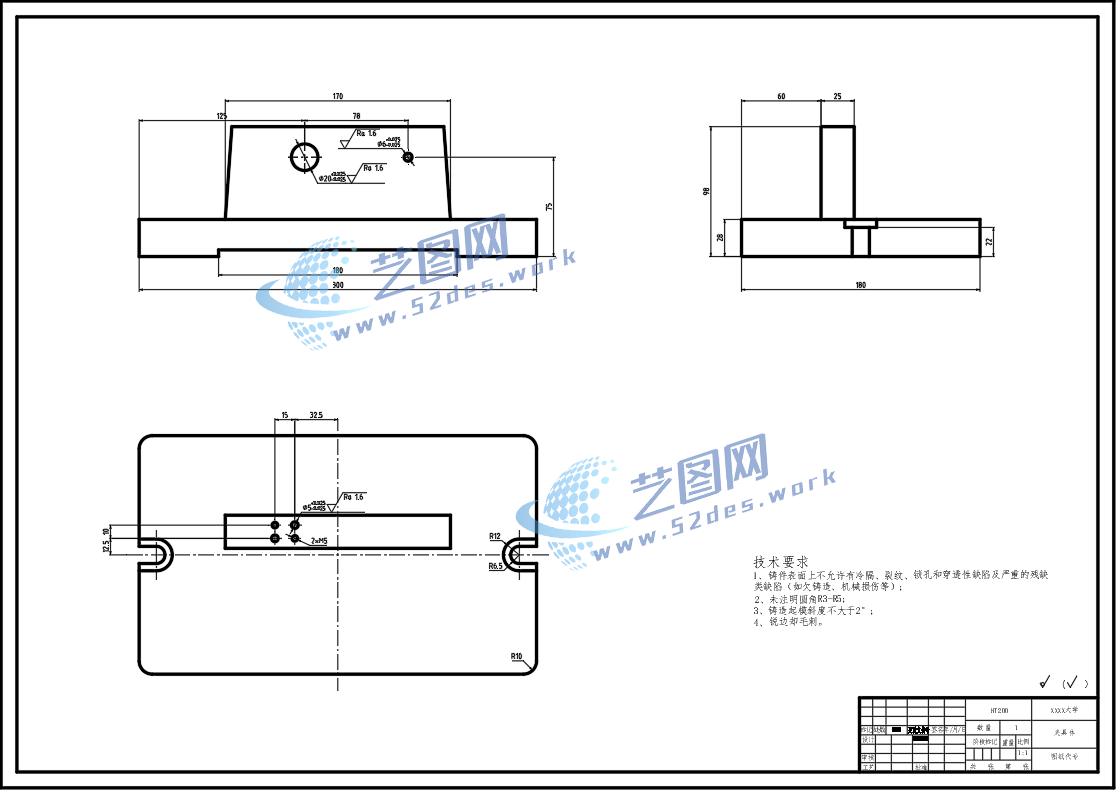

连杆CAD夹具体

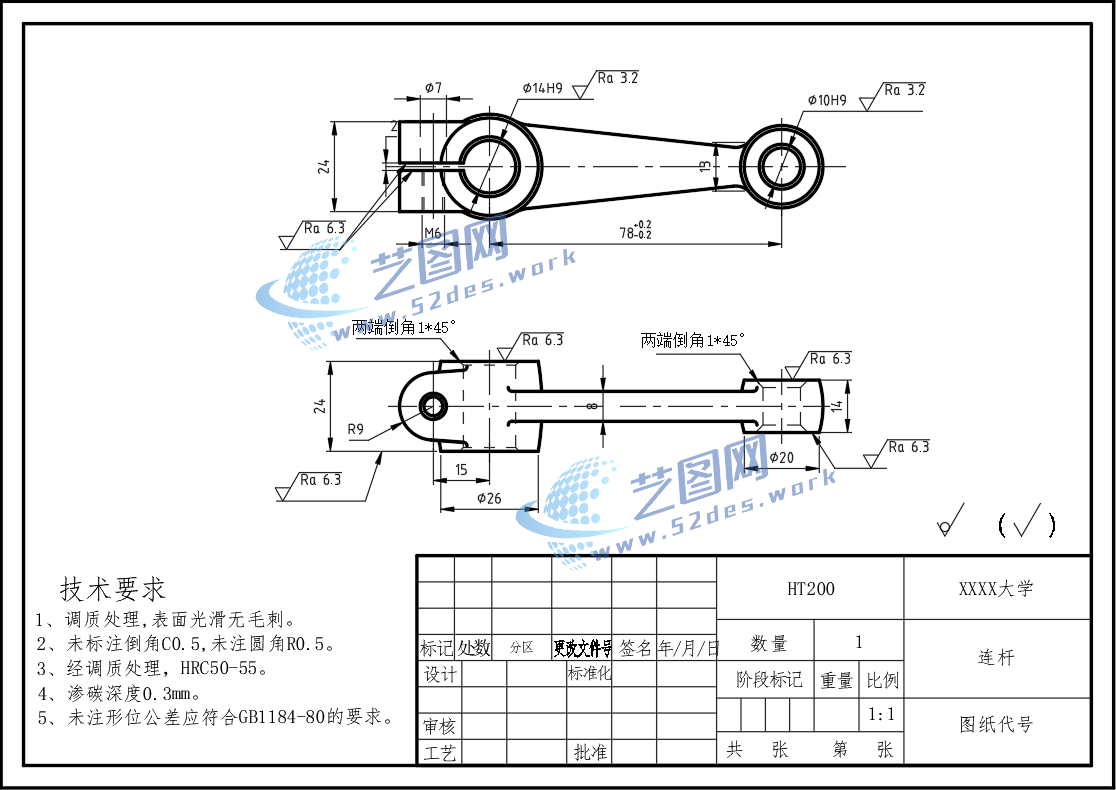

连杆CAD零件图

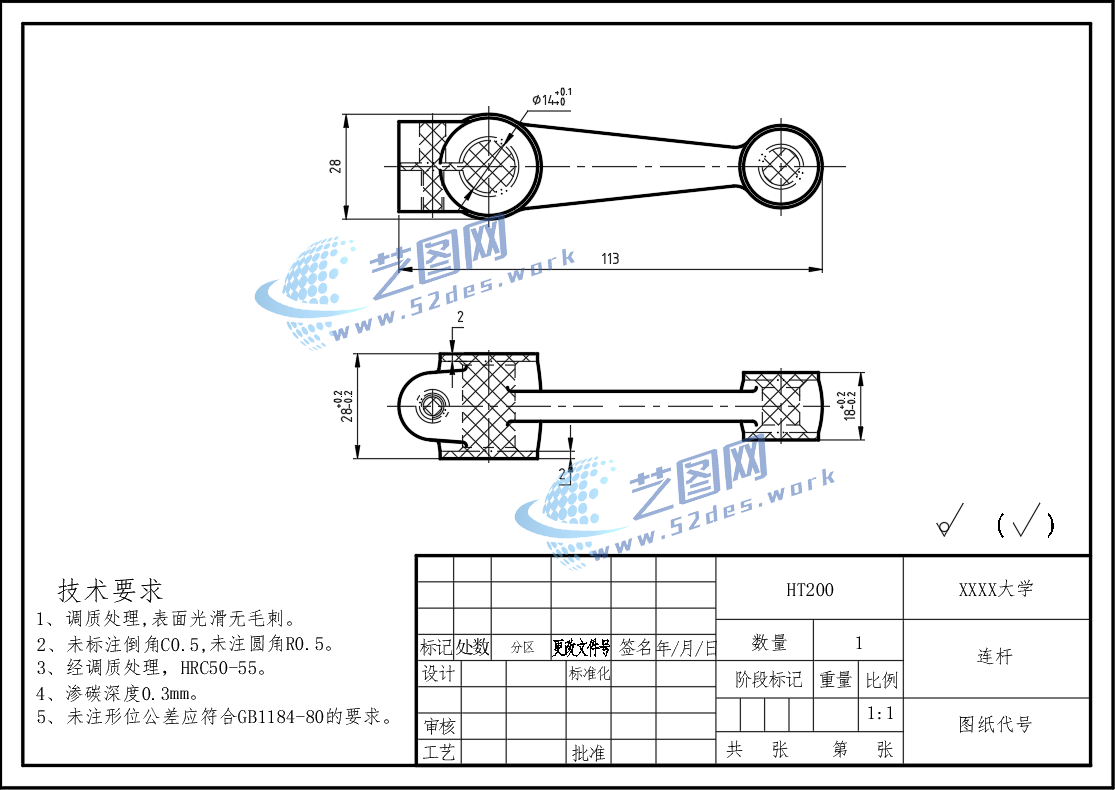

连杆CAD毛坯图

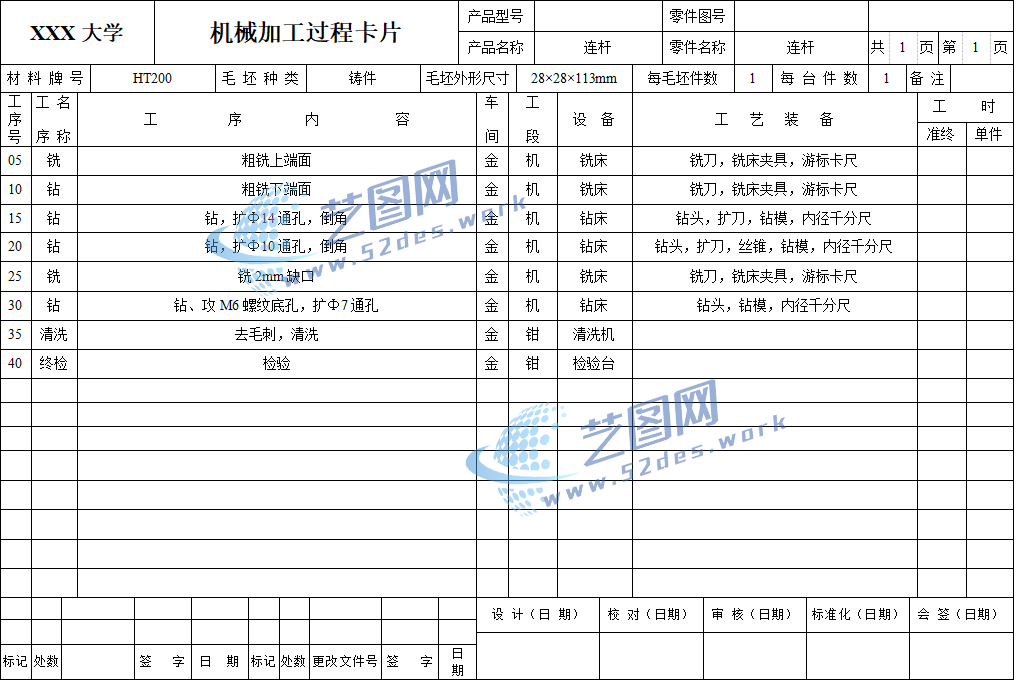

机械加工工序卡

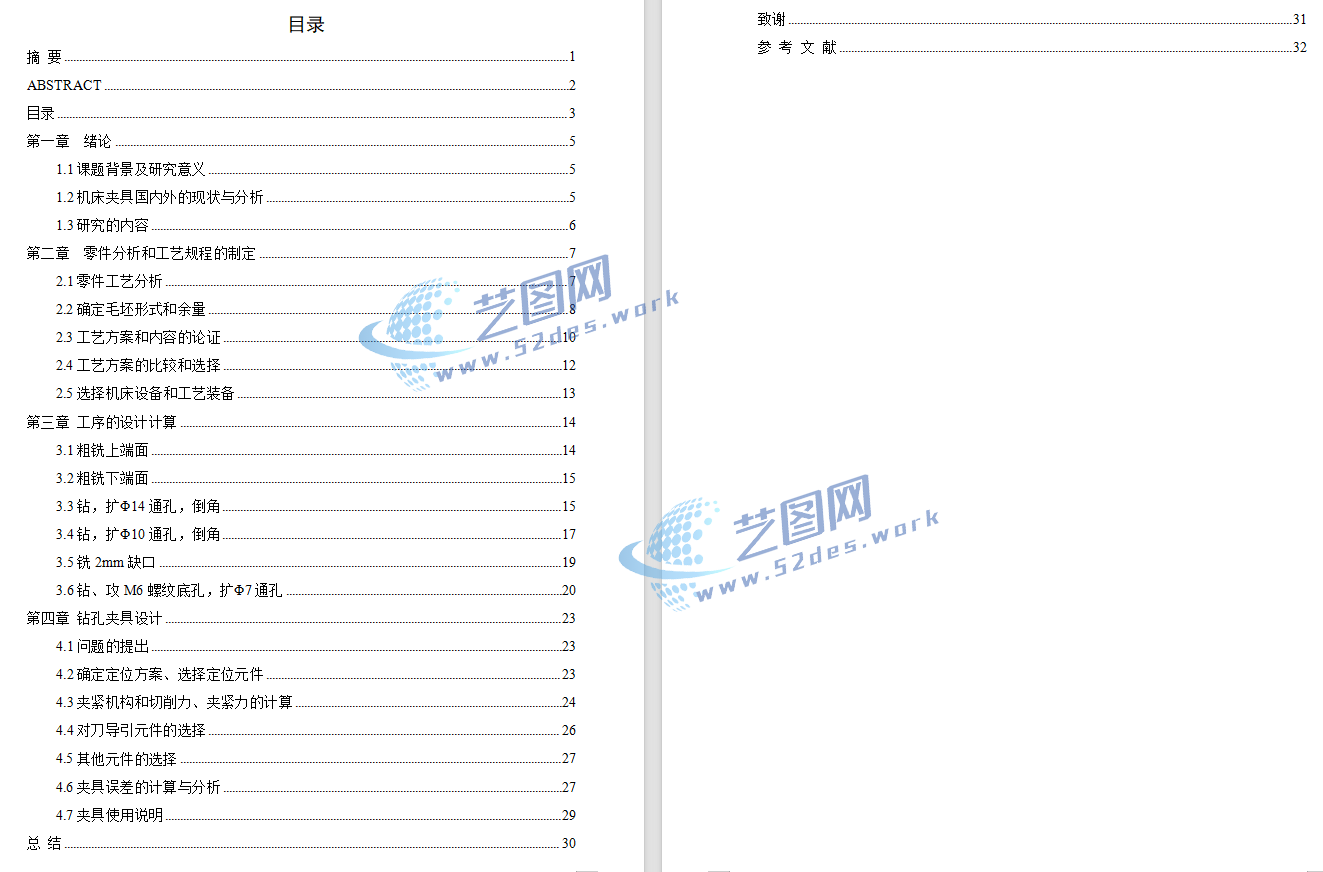

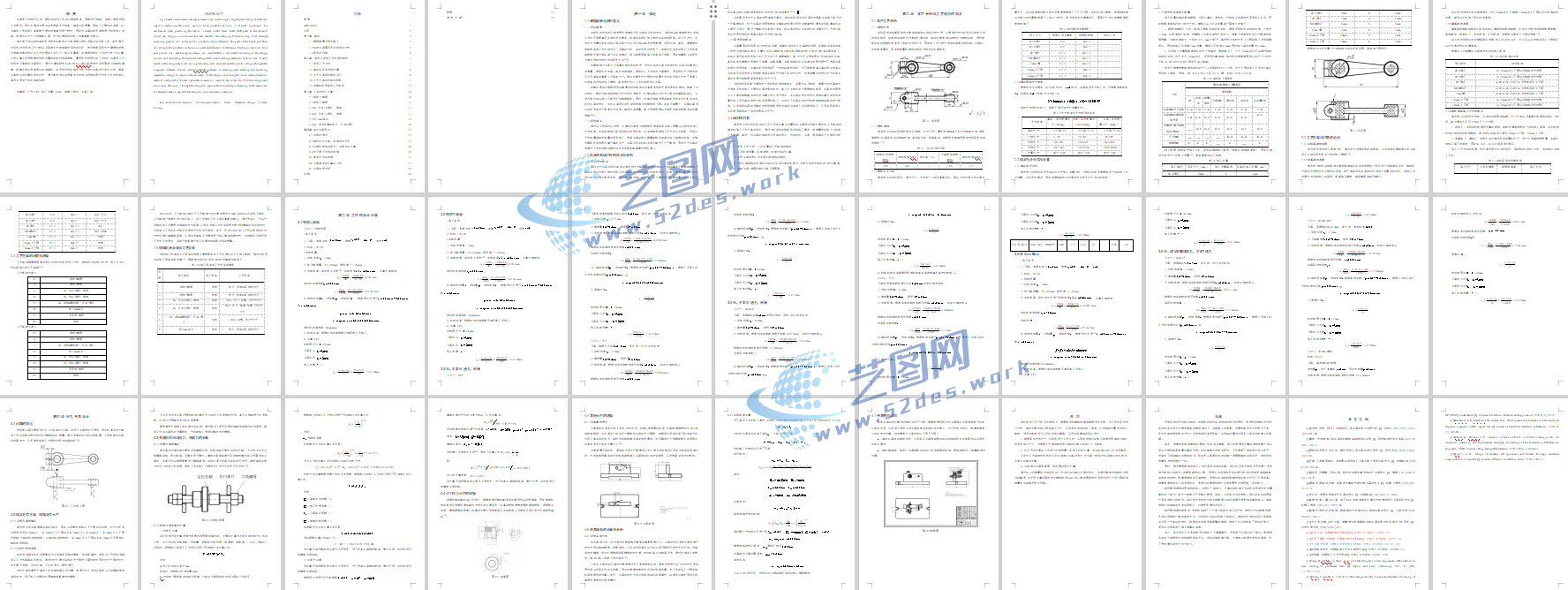

连杆设计说明书内容
开口垫片套入芯轴,实现工件轴向的预支撑与防松,再通过顶部压紧机构对工件端面实施轴向压紧,压紧力方向与定位基准面垂直,可有效抵消攻丝 / 钻孔切削力,防止工件窜动或振动,同时开口垫片的设计便于工件快速装卸,适配批量生产需求。
