机油滤清器外壳钻13孔夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25899

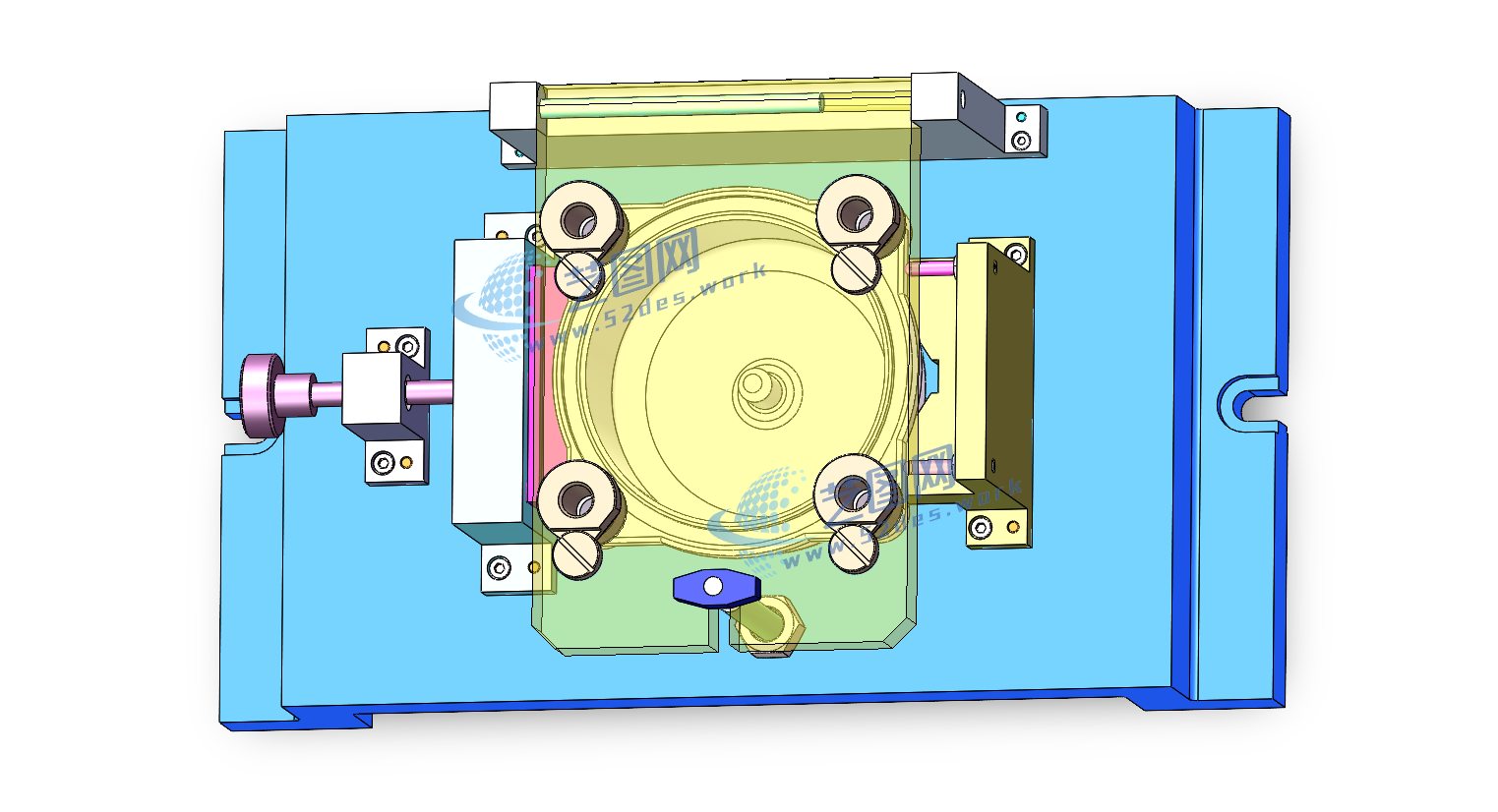

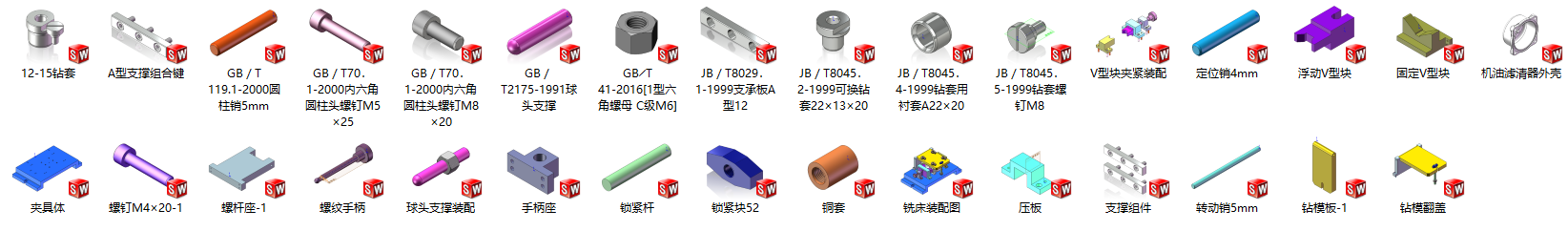

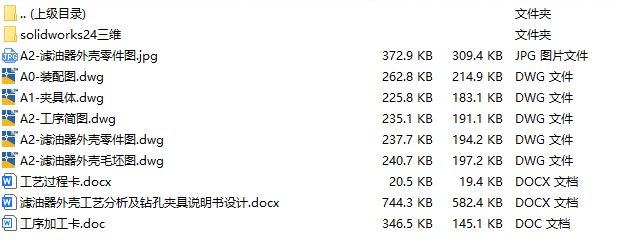

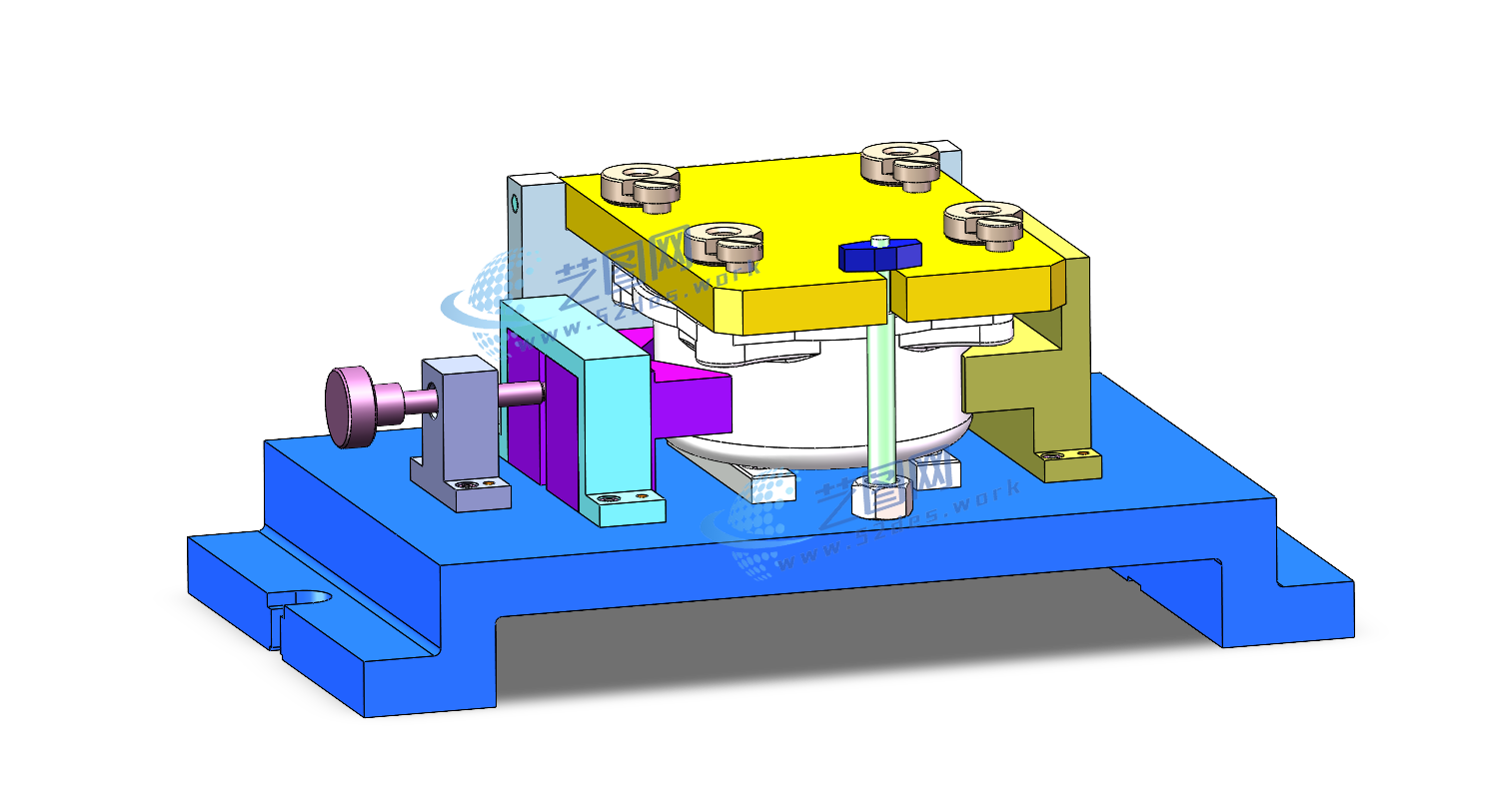

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 机油滤清器外壳夹具solidworks24版三维装配模型

该机油滤清器外壳钻Φ13孔夹具采用专用钻床夹具结构，主要由夹具体、A型支撑板、V型块定位元件及螺纹夹紧机构组成。工件定位采用V型块对外圆进行支撑定位，结合A型支撑板限制轴向及端面位置，实现工件稳定定位，满足钻Φ13孔加工过程中的位置精度要求。

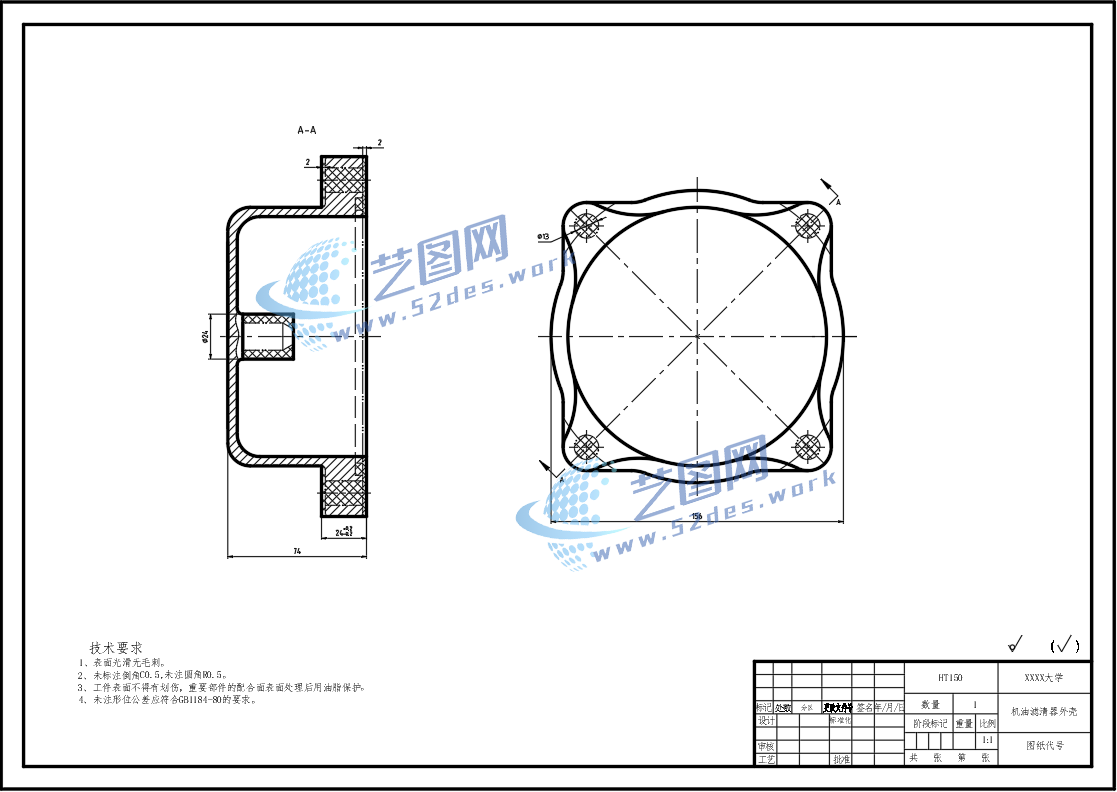

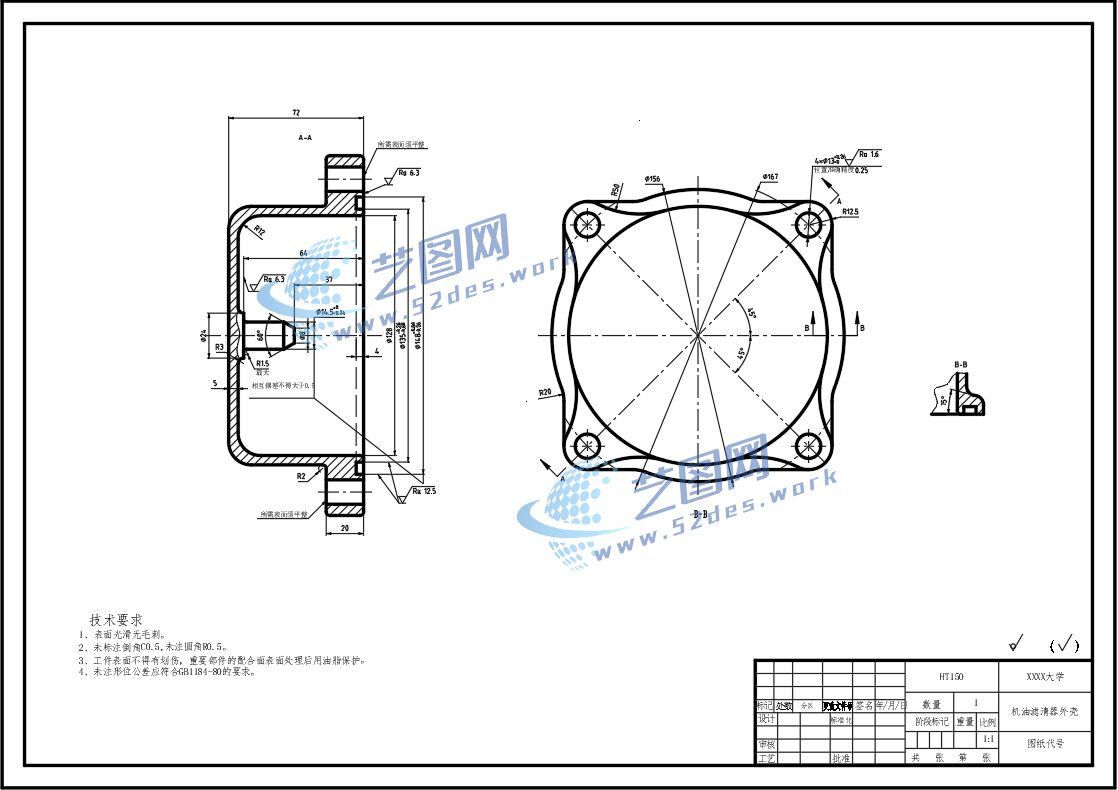

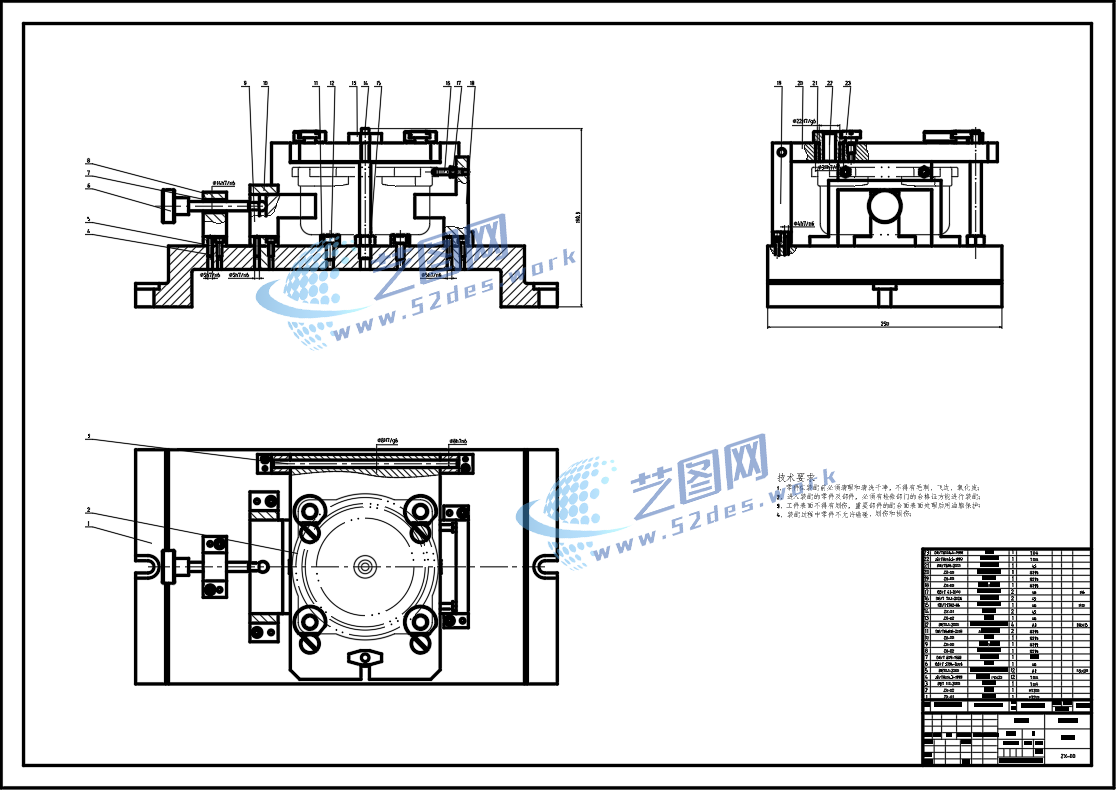

机油滤清器外壳夹具CAD装配图 机油滤清器外壳CAD零件图 机油滤清器外壳CAD夹具体 机油滤清器外壳CAD毛坯图

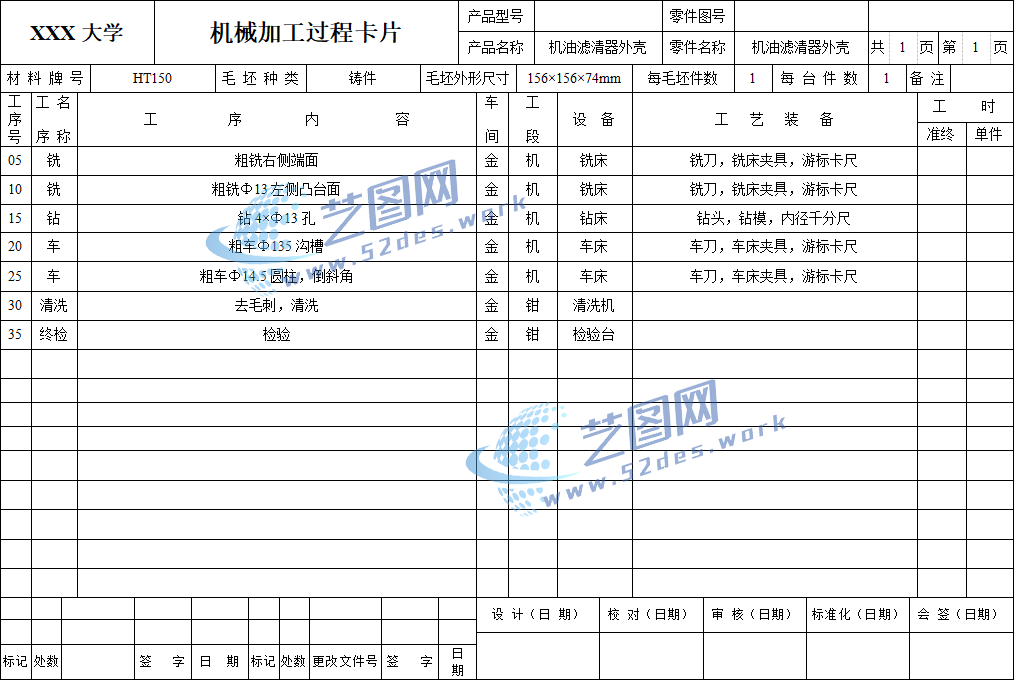

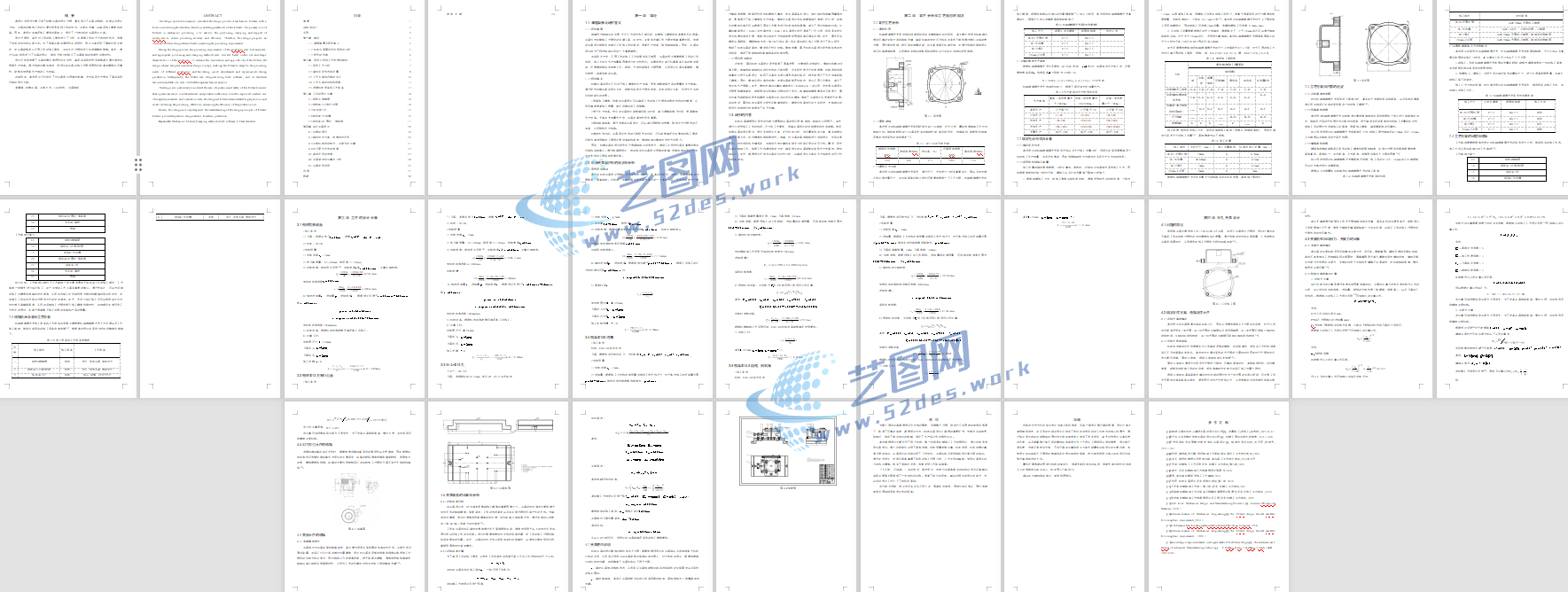

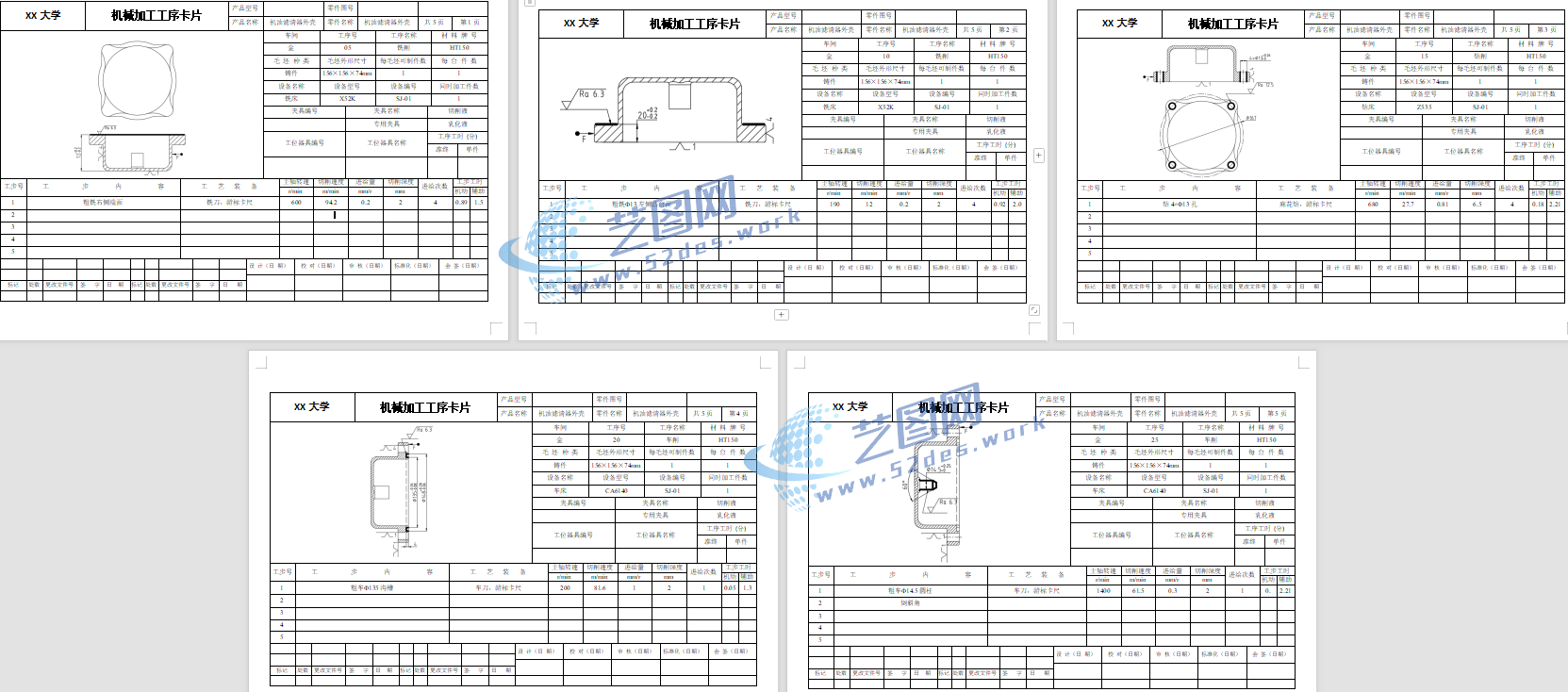

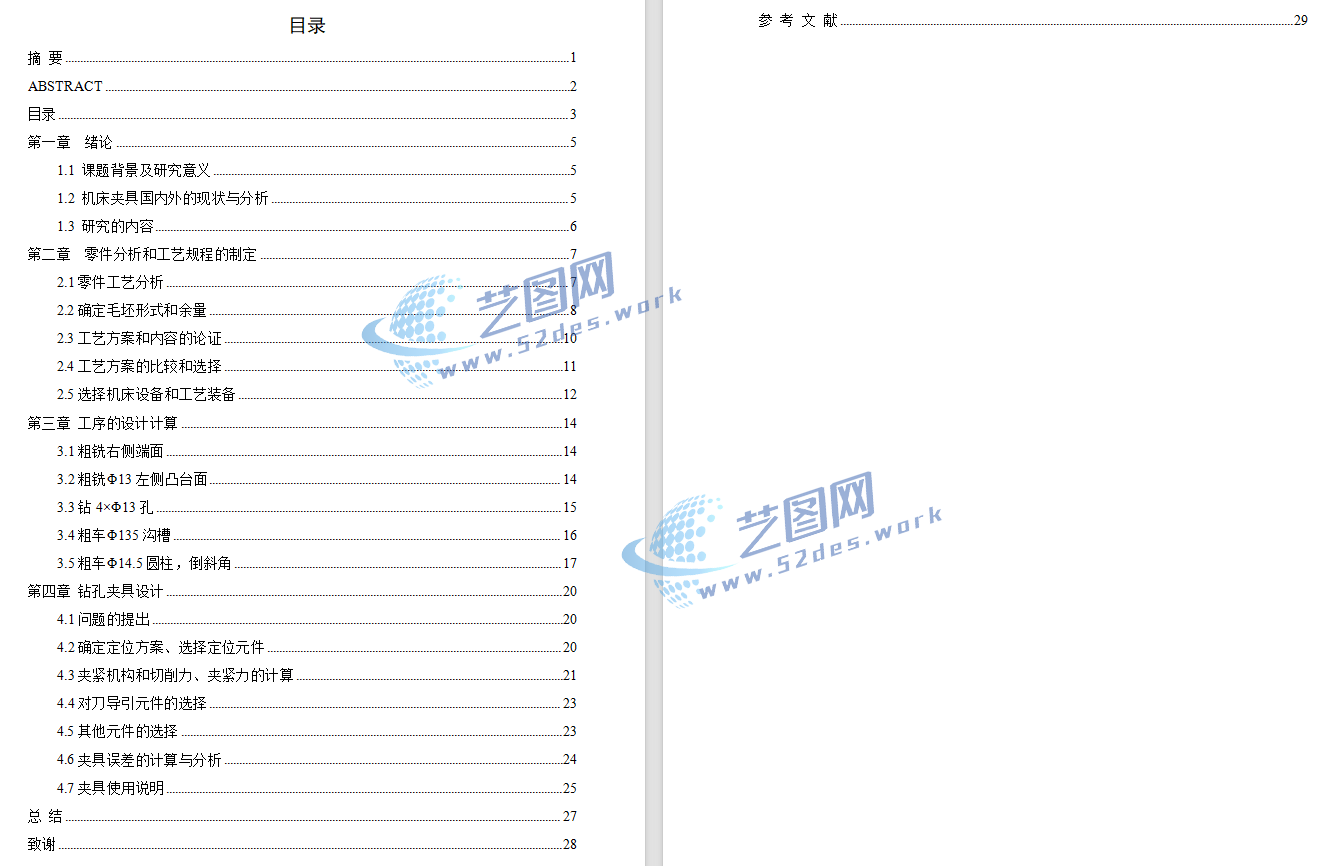

机械加工工序卡机油滤清器外壳设计说明书内容

夹具采用螺纹夹紧机构，通过压板对工件进行固定，使工件与定位元件保持可靠贴合。V型块具有自动定心作用，能够提高外圆类零件的定位精度；A型支撑板提供辅助支撑，增强夹具整体刚性，减少钻削过程中的振动，提高孔加工质量，适用于机油滤清器外壳类零件的批量钻孔加工。
