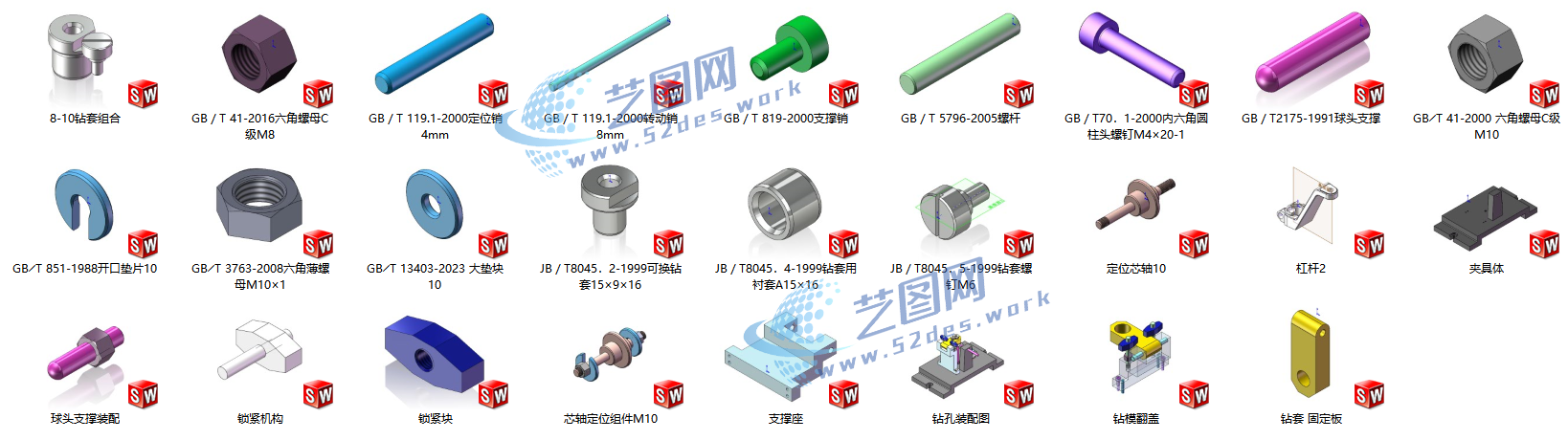

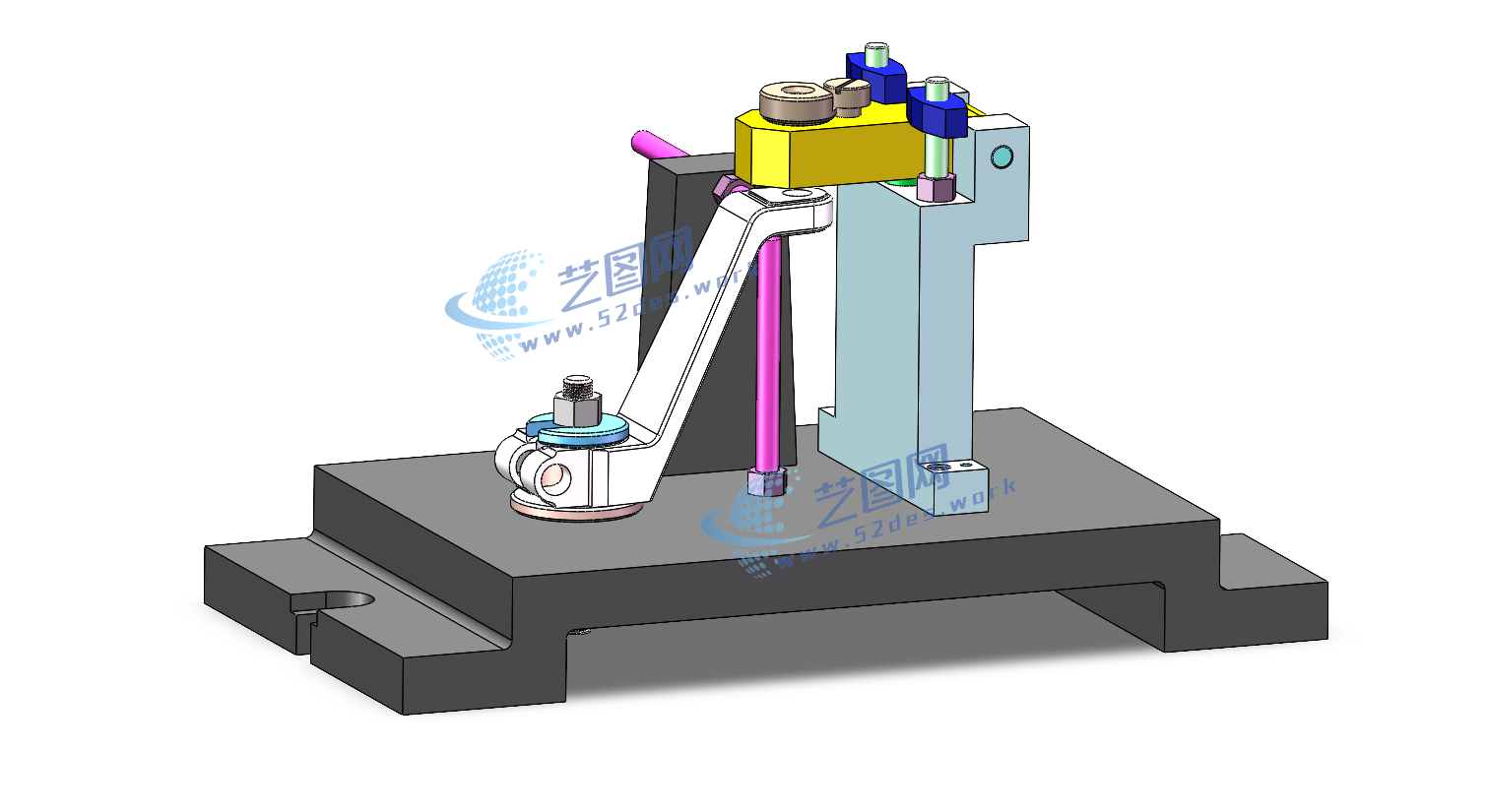

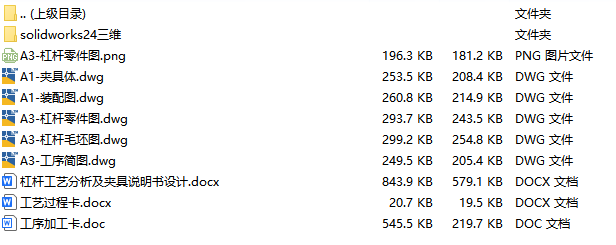

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 杠杆夹具solidworks24版三维装配模型

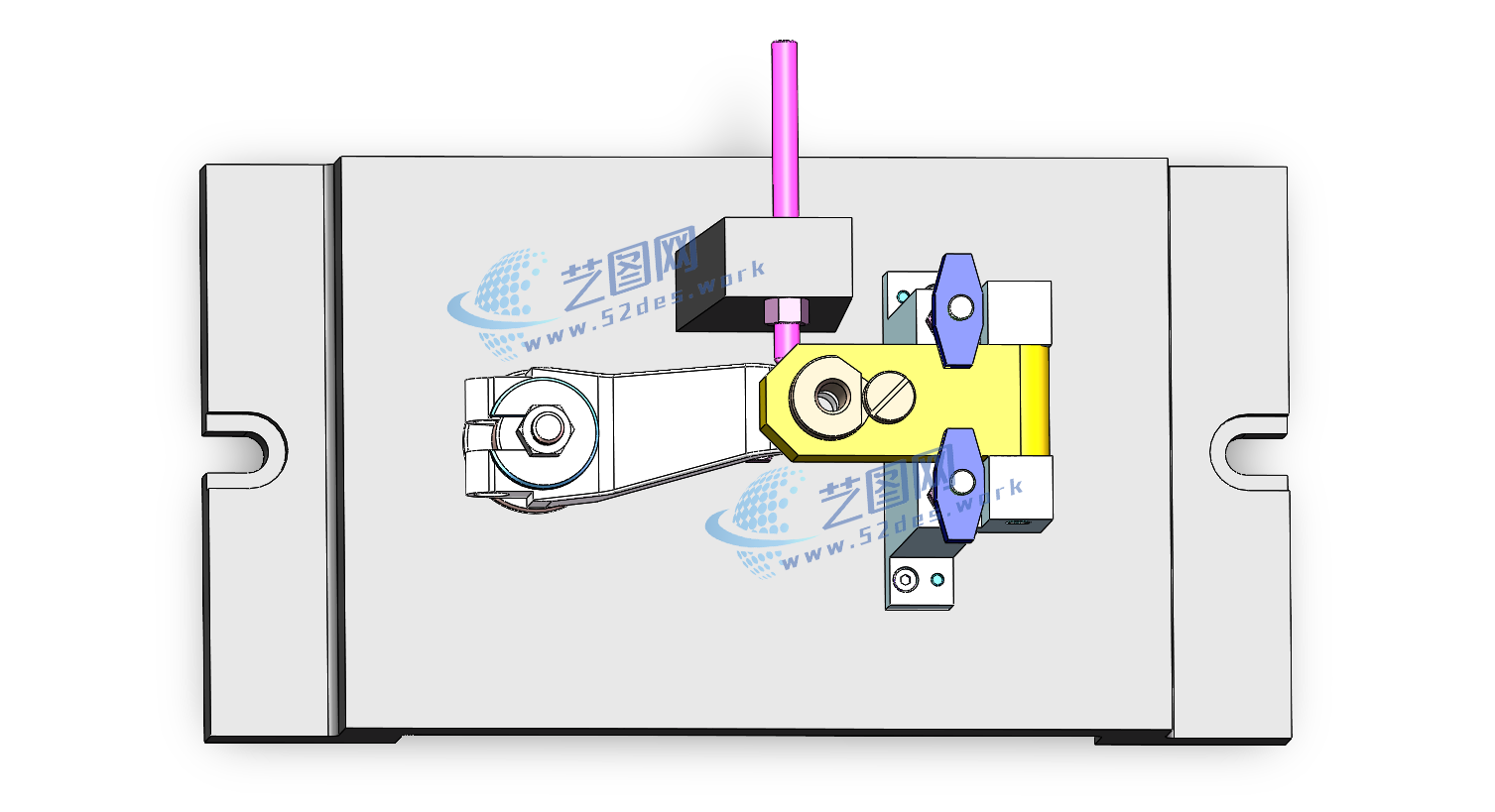

该杠杆钻Φ10mm孔夹具采用专用钻床夹具结构，主要由夹具体、定位芯轴、靠边销、支撑元件及压紧机构组成。

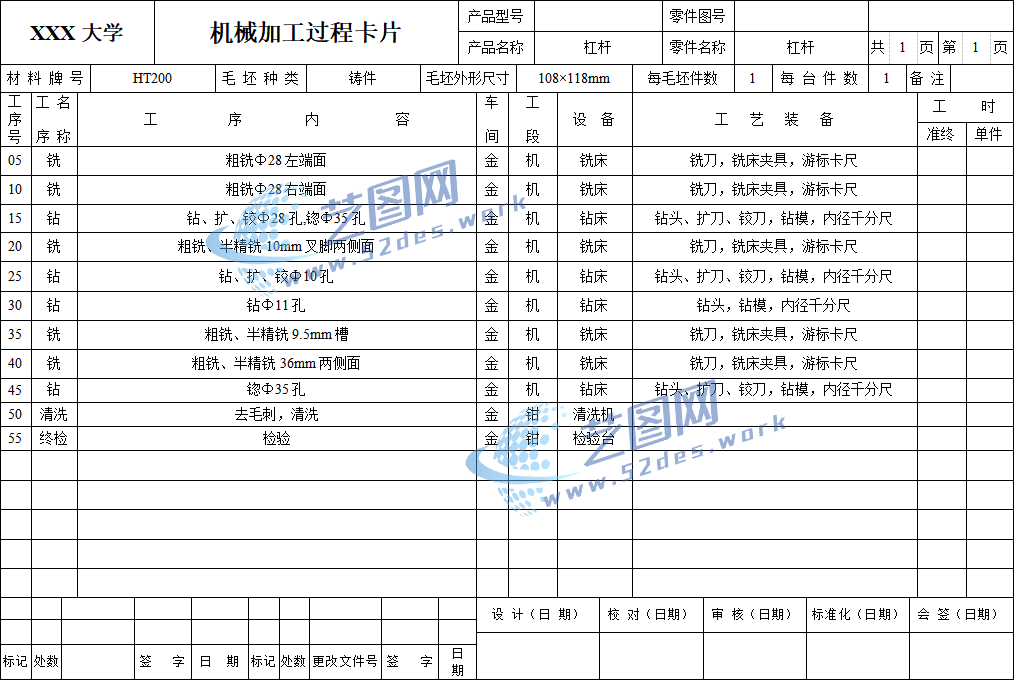

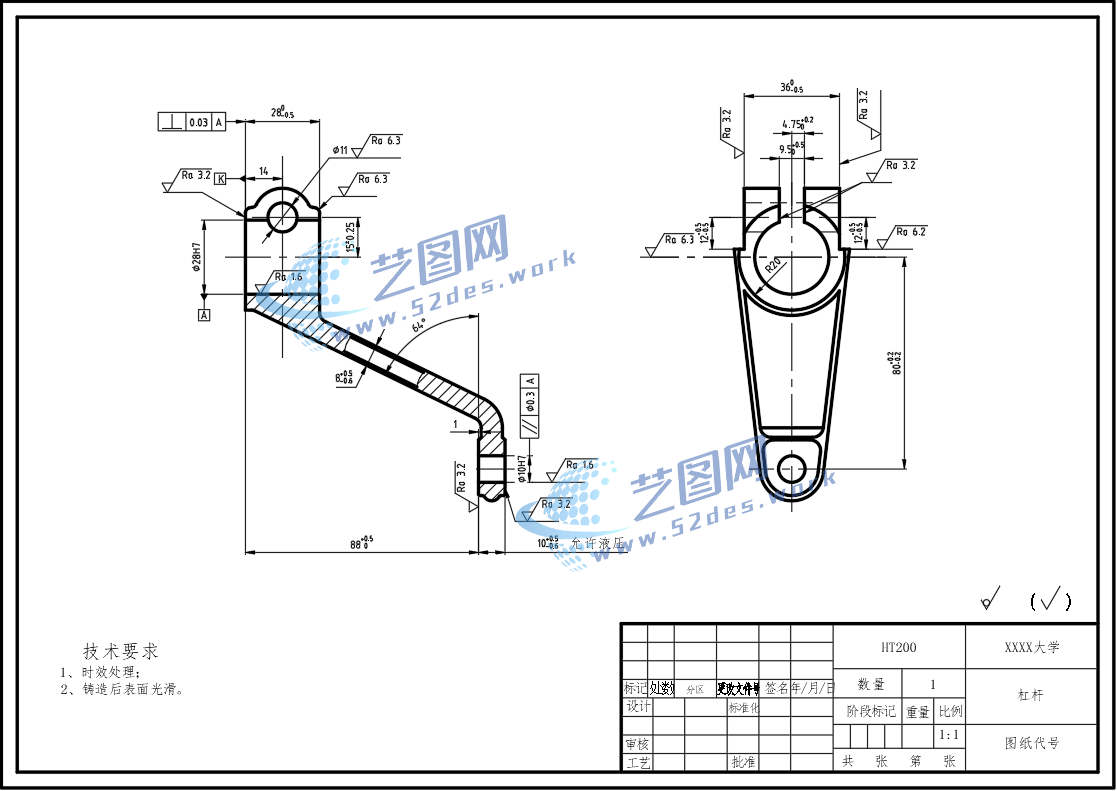

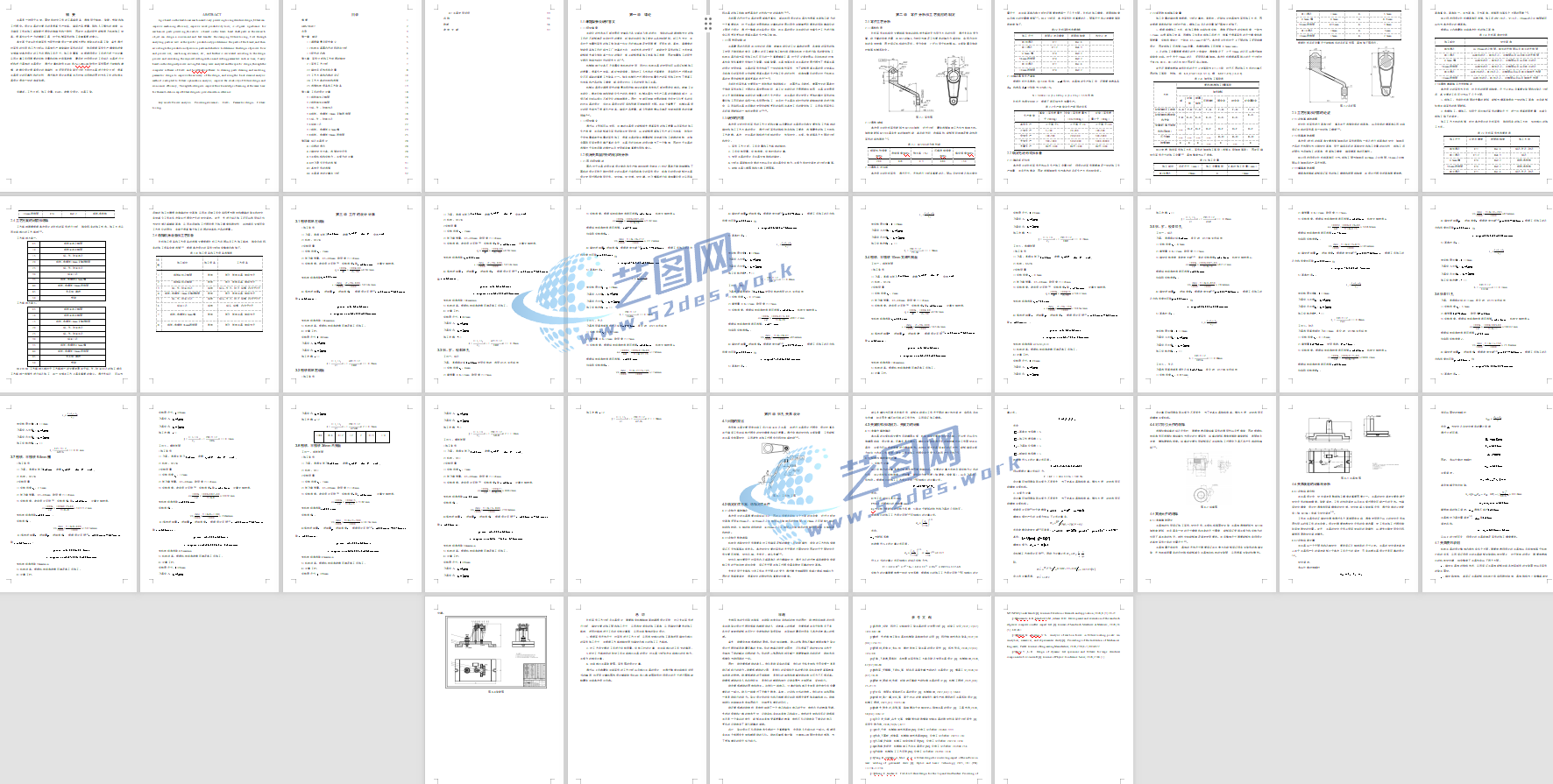

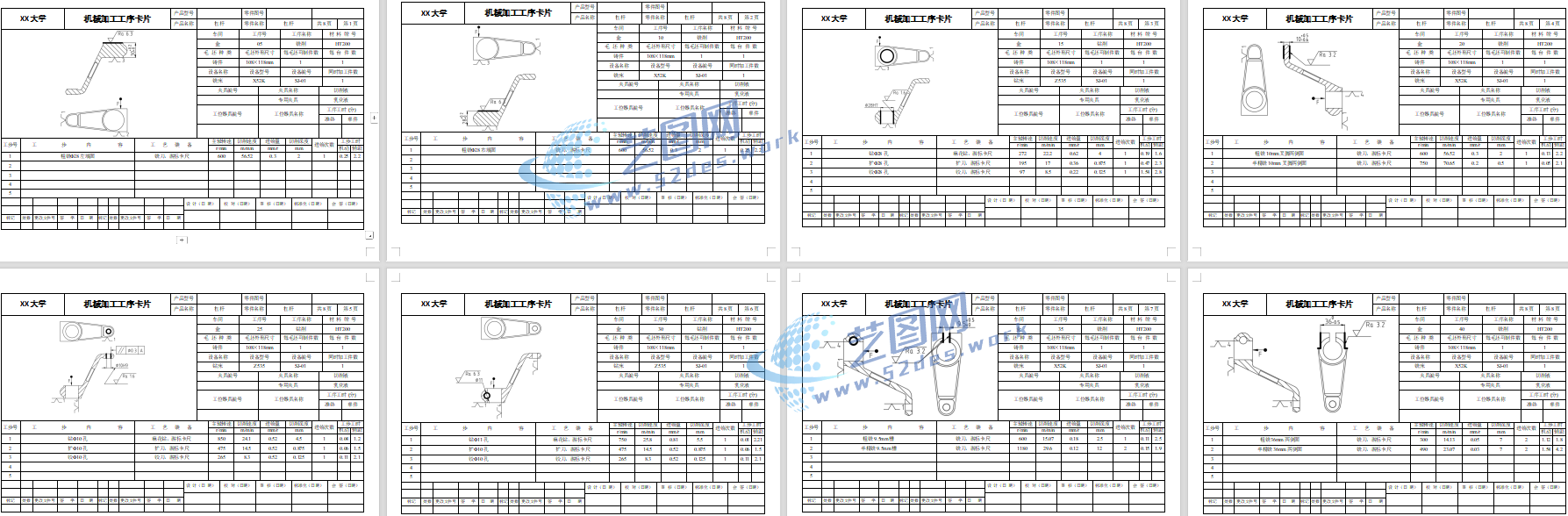

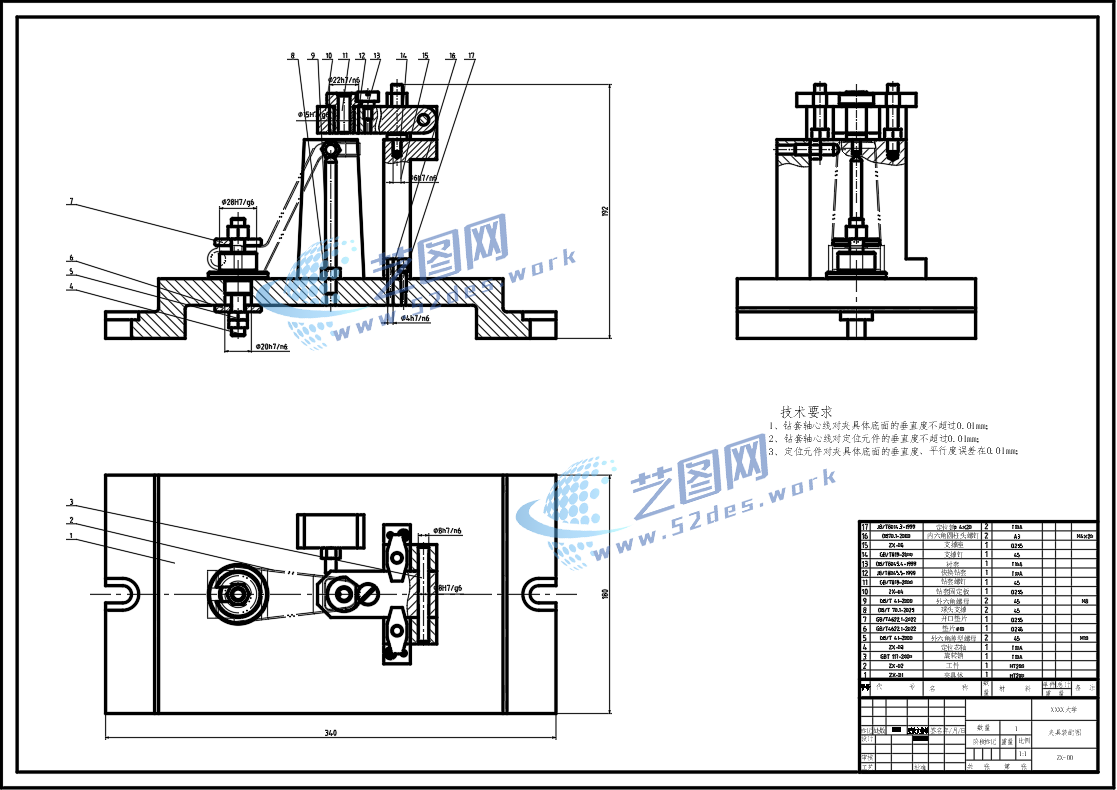

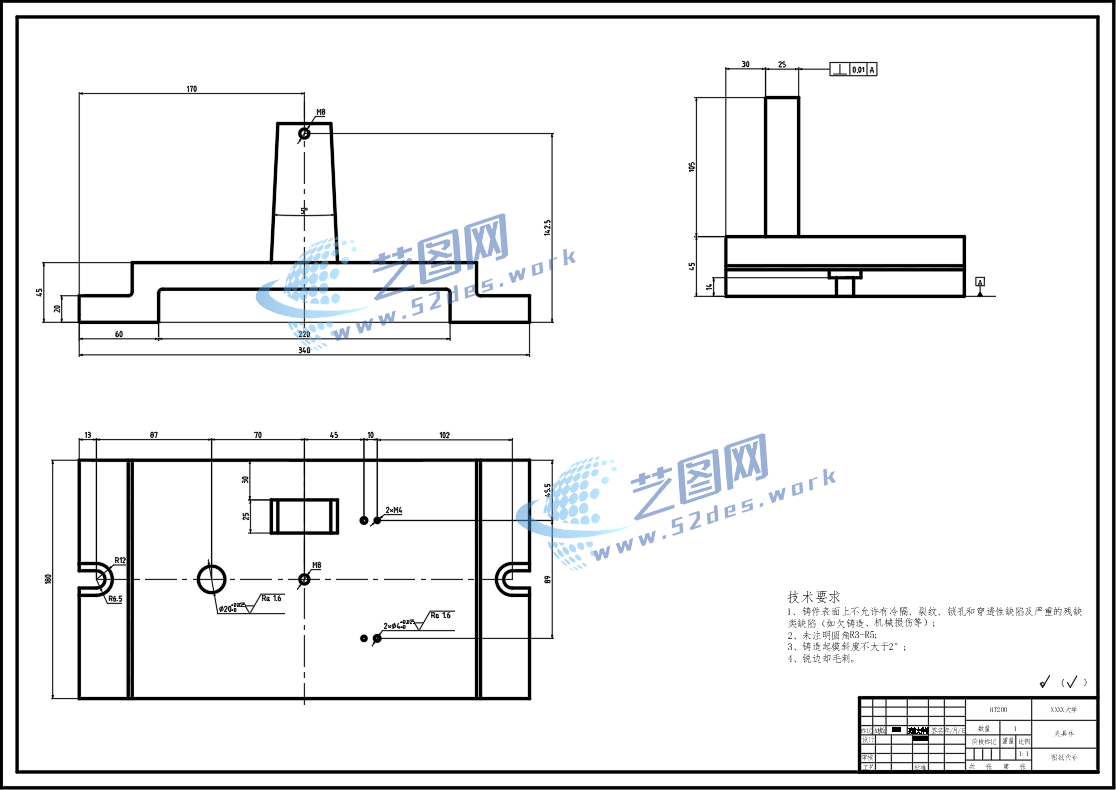

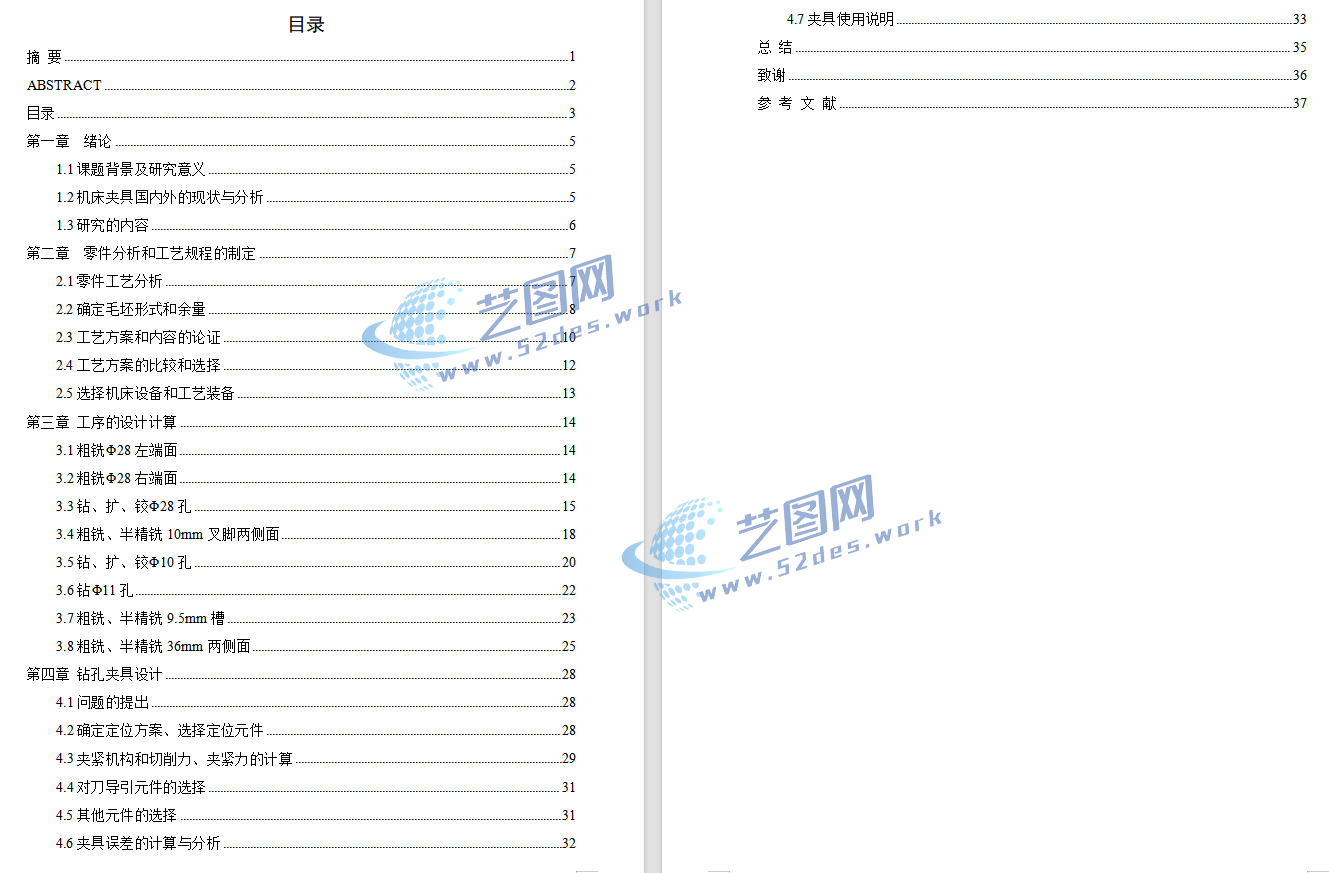

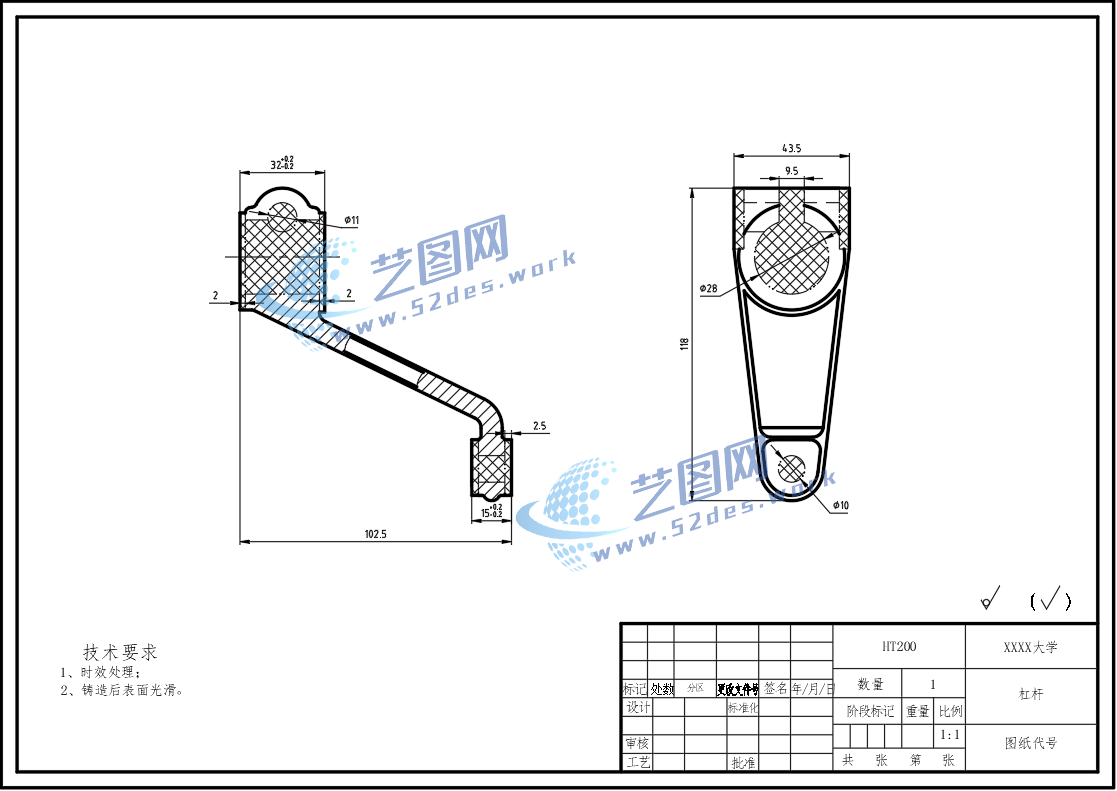

杠杆夹具CAD装配图 杠杆CAD零件图 杠杆CAD夹具体 杠杆CAD毛坯图机械加工工艺卡 机械加工工序卡 杠杆设计说明书目录 杠杆设计说明书内容

夹具采用压板压紧机构，通过顶部压紧元件将杠杆零件固定在定位元件上，保证加工过程中工件受力稳定。定位芯轴与靠边销组合定位方式具有结构简单、定位可靠、装卸方便等特点，可有效减少钻削振动，提高孔加工质量，适用于杠杆类零件的批量钻孔加工。
