曲轴车R42外圆夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25903

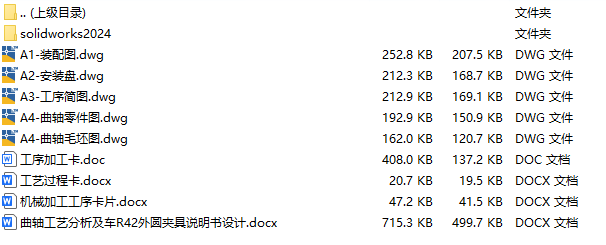

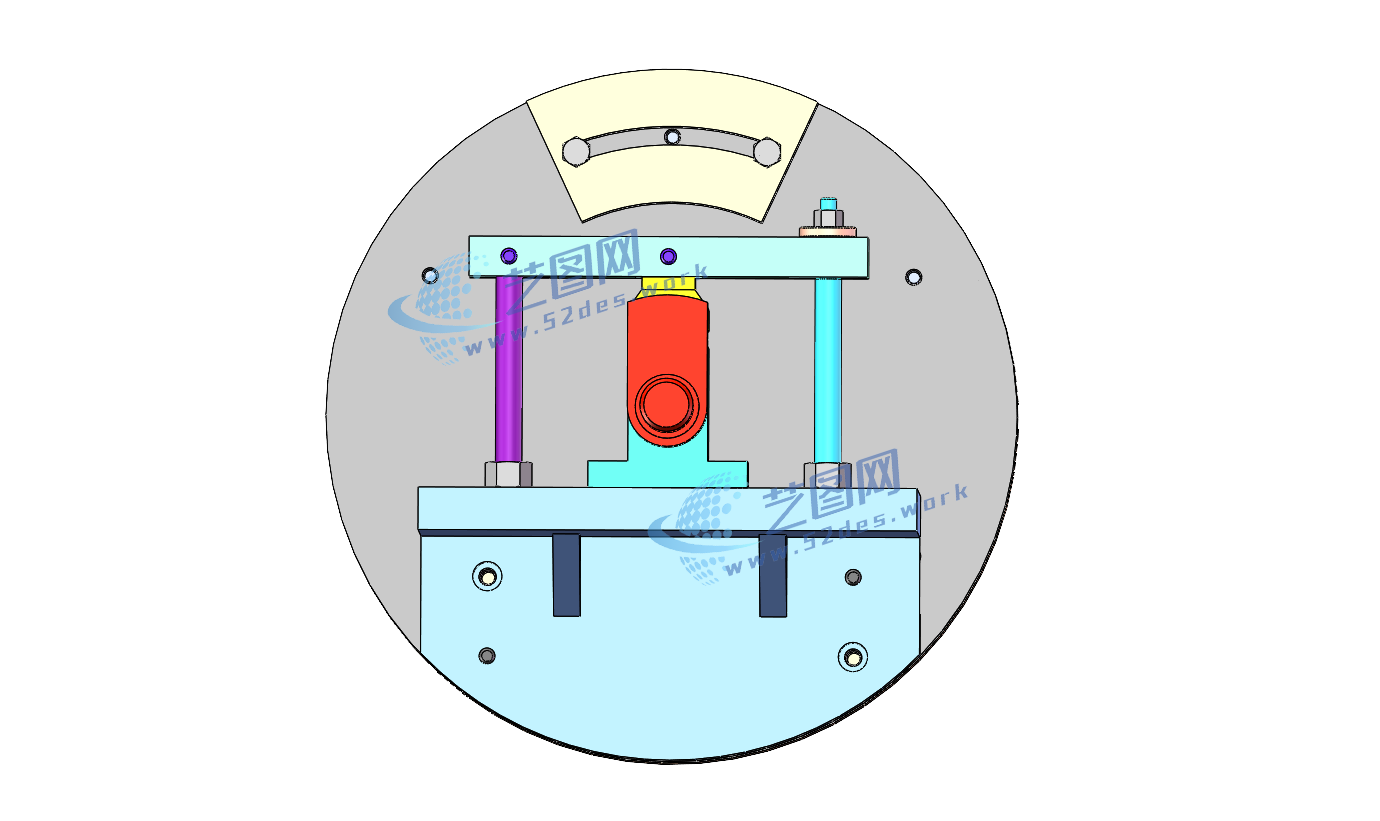

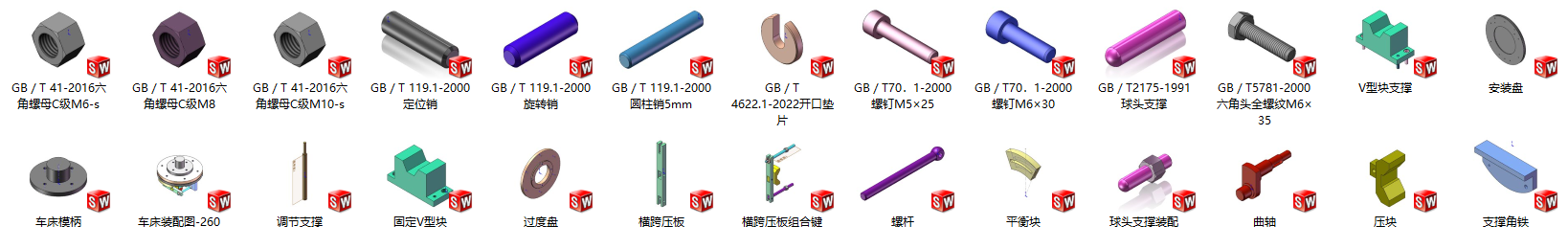

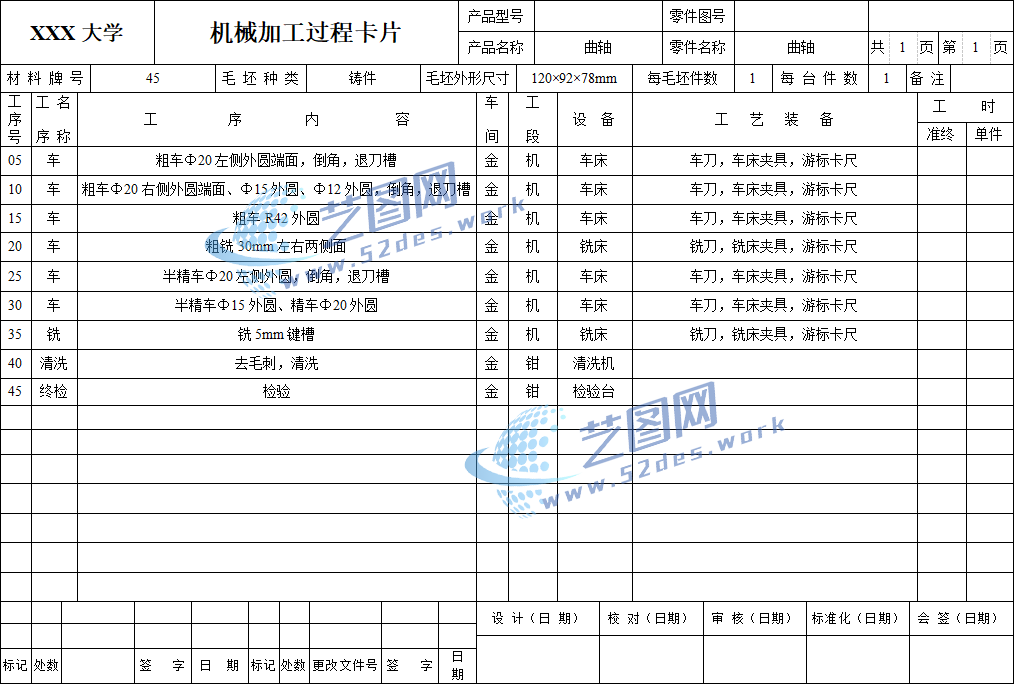

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 曲轴夹具solidworks24版三维装配模型

该曲轴车R42外圆夹具采用V型块定位、端面球头支撑与压紧机构相结合的结构形式，主要用于曲轴类回转零件外圆加工过程中的稳定定位。夹具通过V型块对曲轴轴颈外圆进行径向定位，使工件轴线保持准确位置，同时利用端面球头支撑对工件端部进行辅助支承，有效限制加工过程中产生的轴向窜动，提高整体定位刚度。

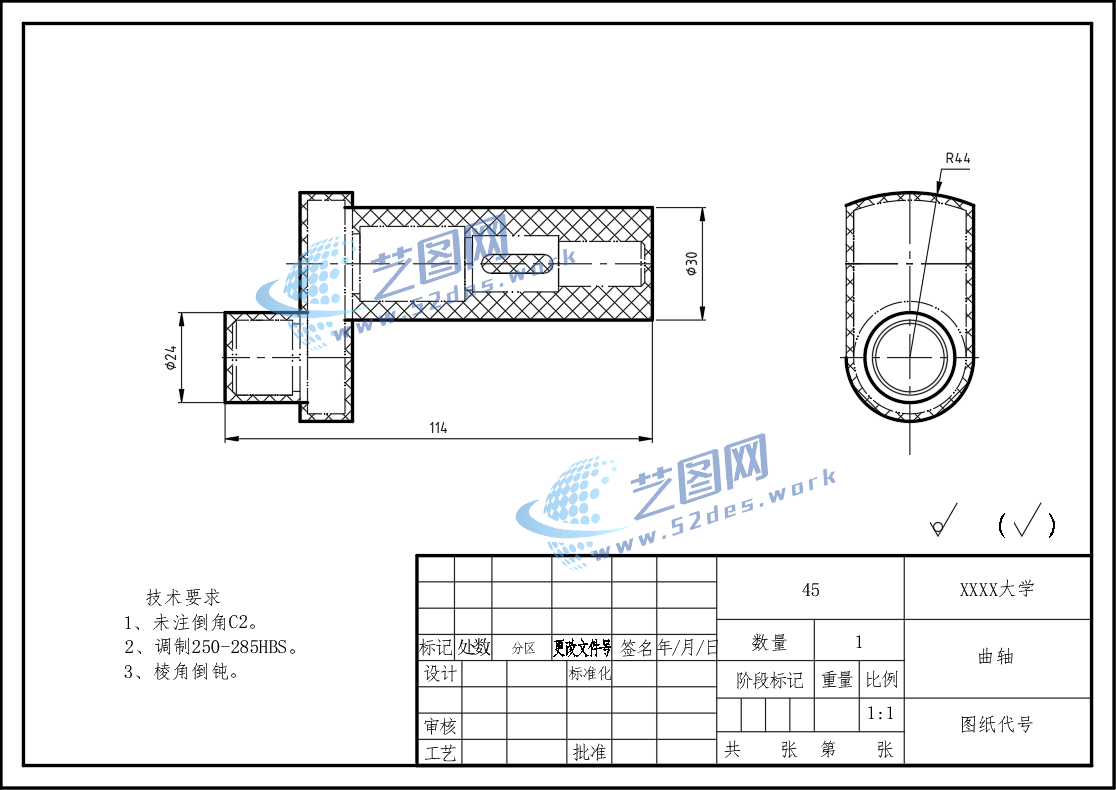

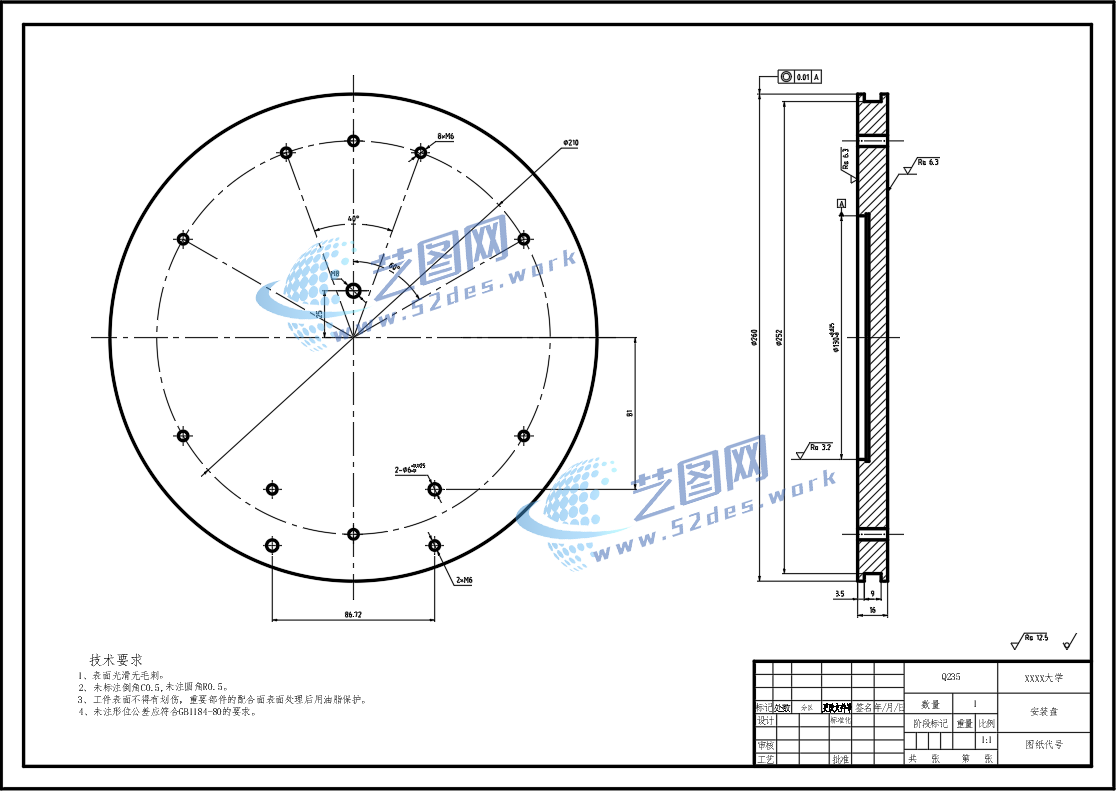

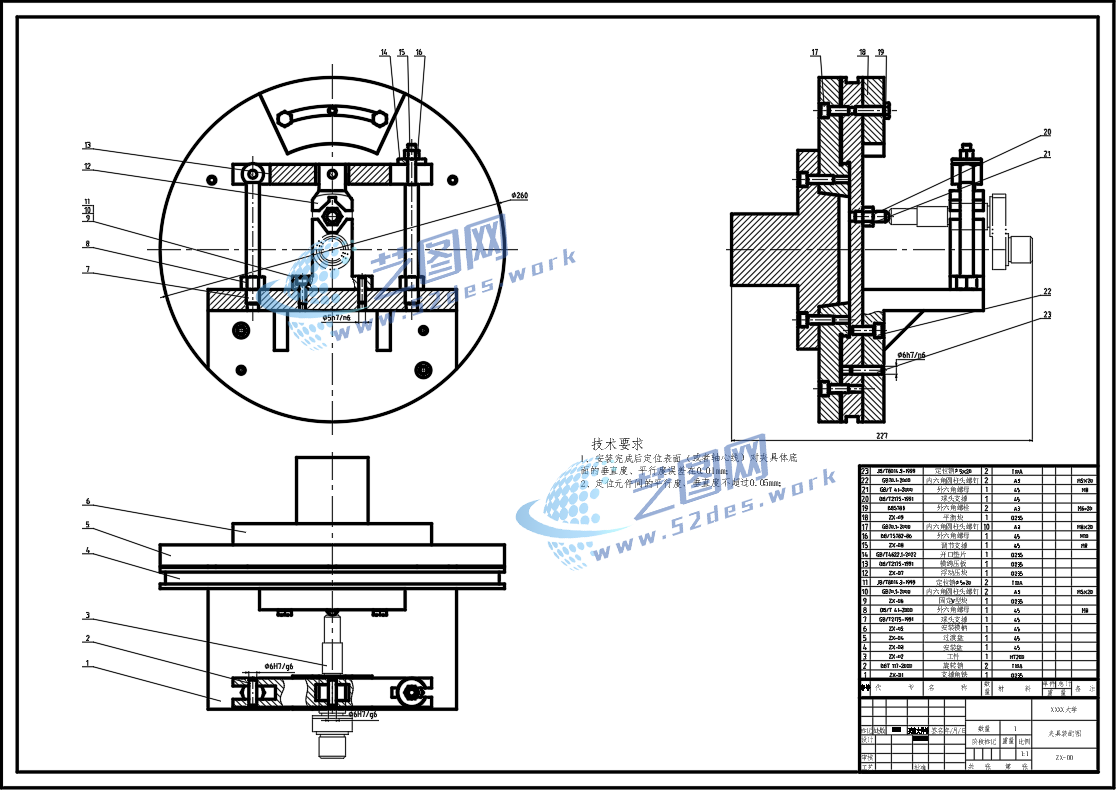

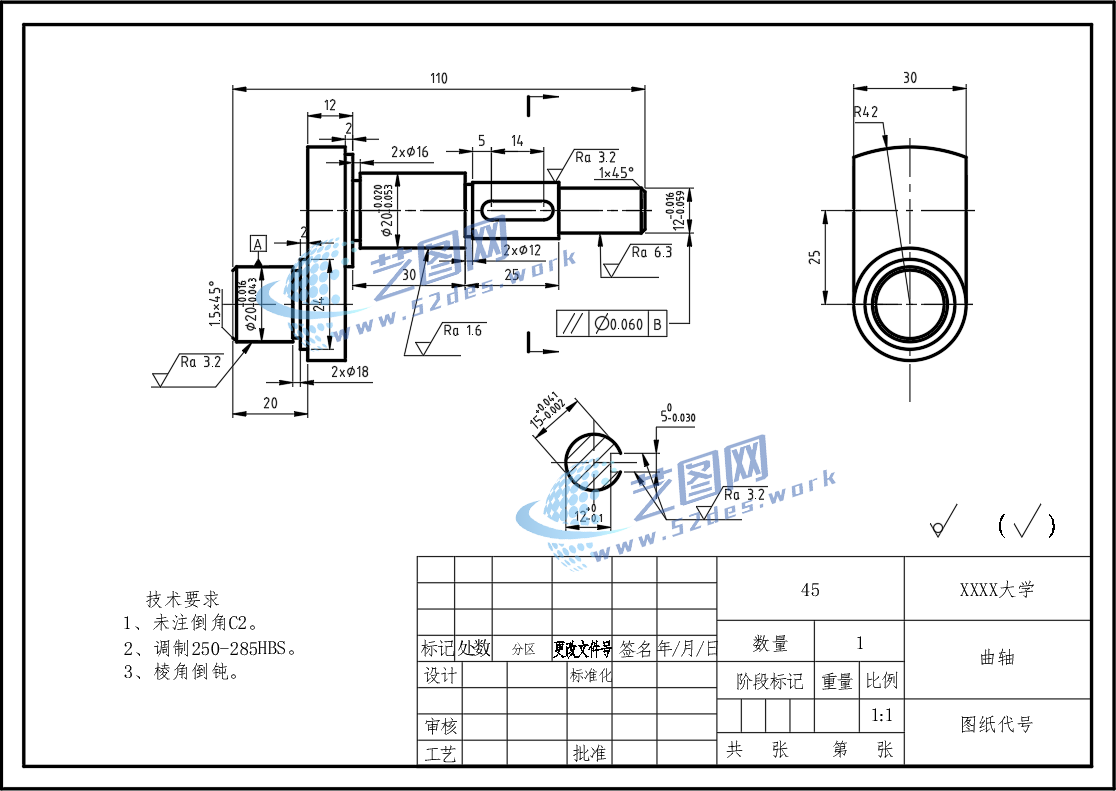

曲轴夹具CAD装配图 曲轴CAD零件图 曲轴CAD夹具体 曲轴CAD毛坯图

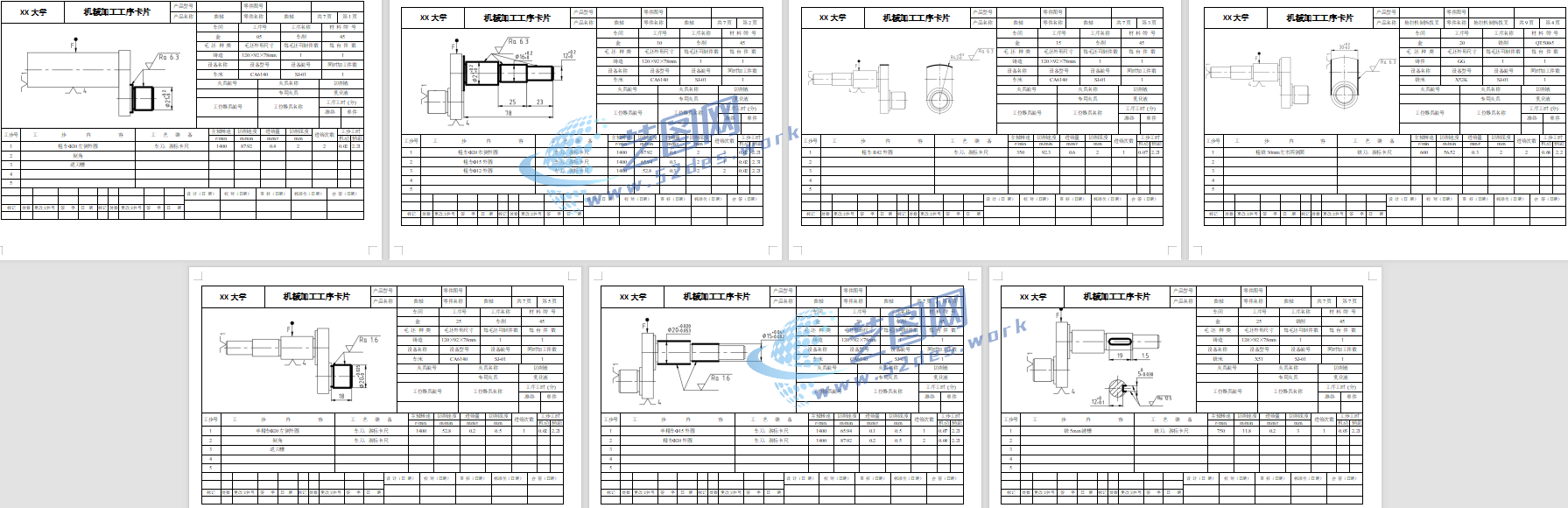

机械加工工序卡

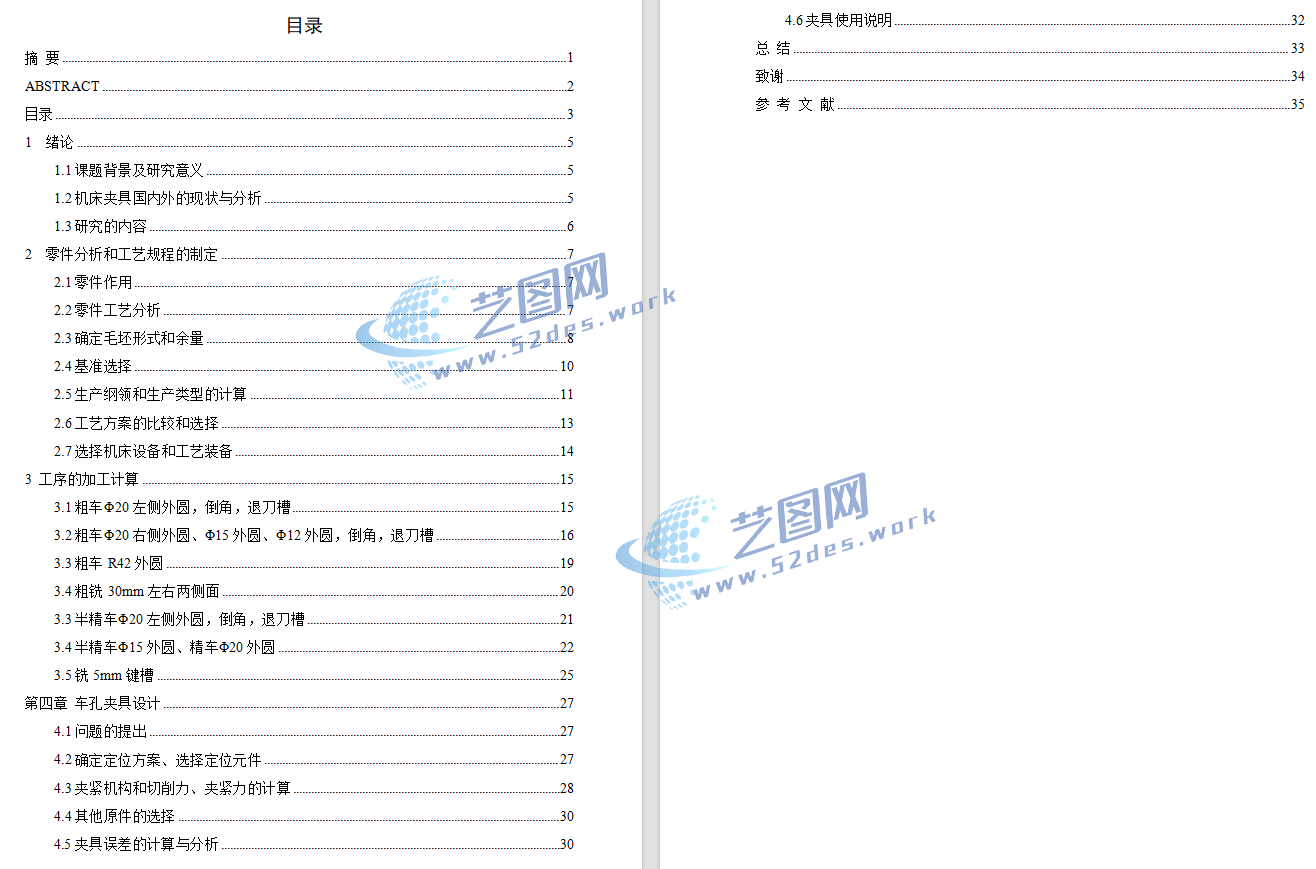

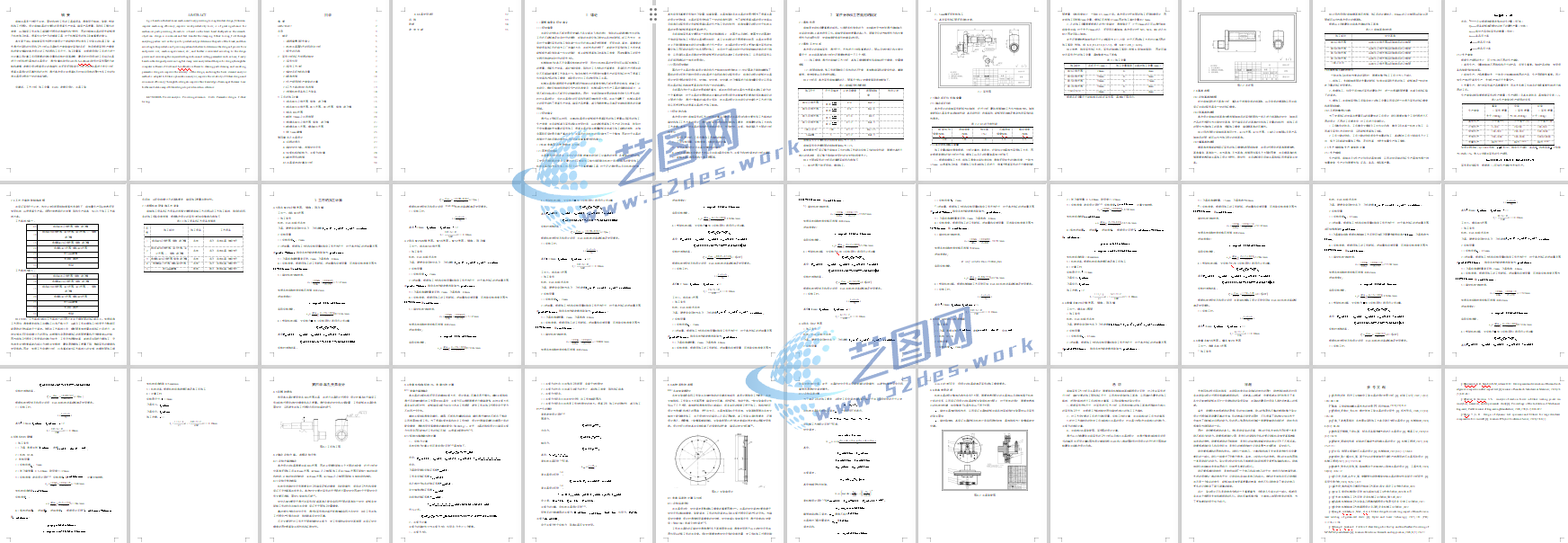

曲轴设计说明书内容

夹紧机构采用上方压板配合侧向压紧结构，实现工件可靠固定。加工R42外圆时，V型块承受主要切削载荷，球头支撑能够自动适应端面微小误差，减少接触应力集中，提高装夹稳定性。该夹具结构紧凑、调整方便，适用于曲轴外圆车削加工，可有效保证圆弧外圆尺寸精度和表面加工质量。
