轴承座钻4-M6螺纹孔夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25910

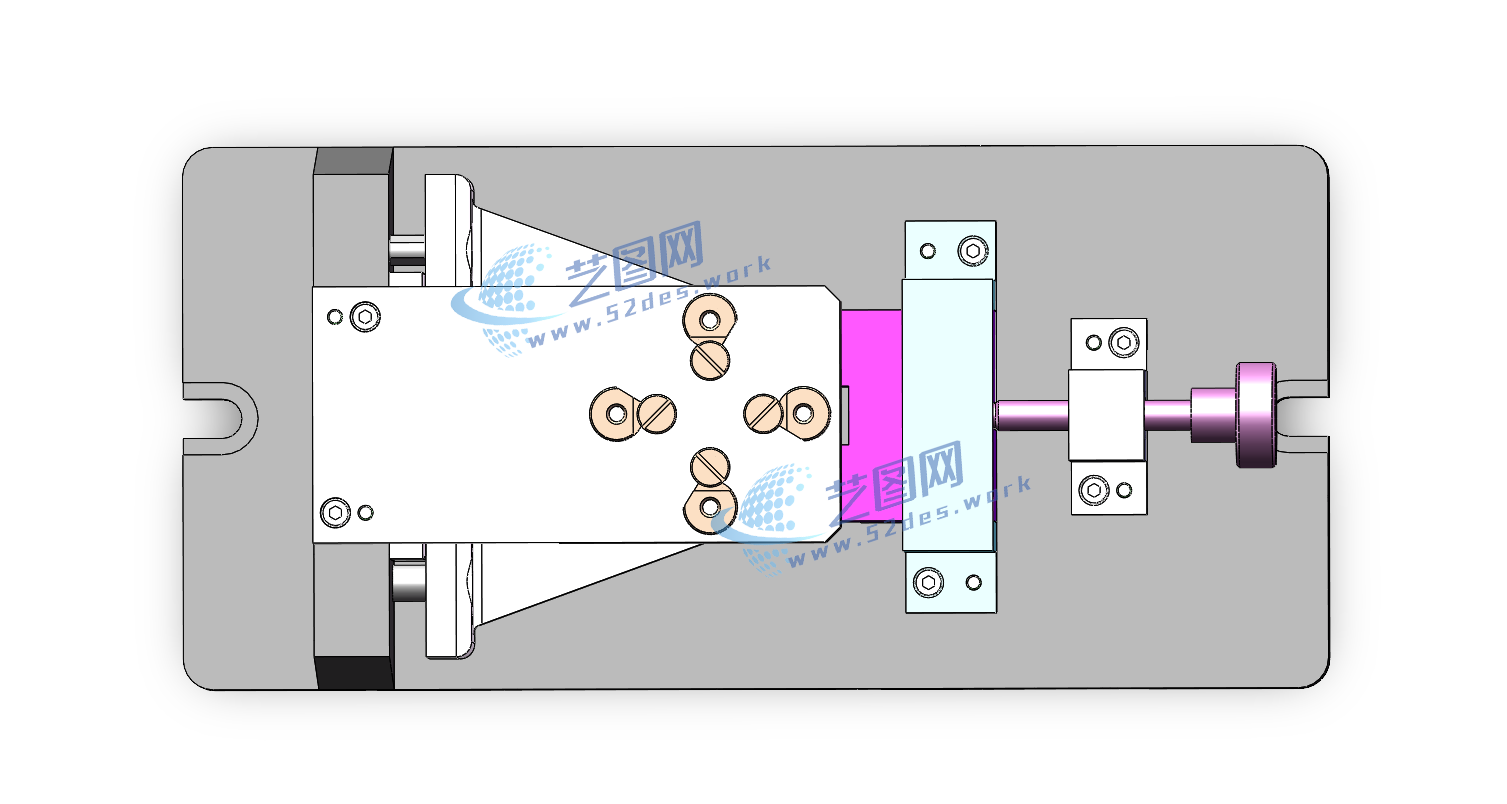

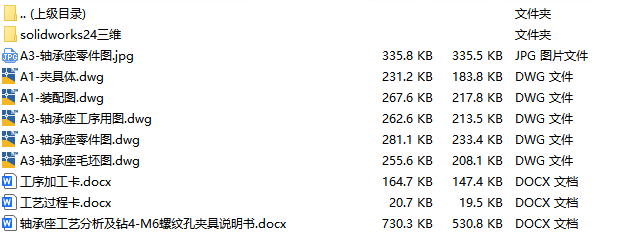

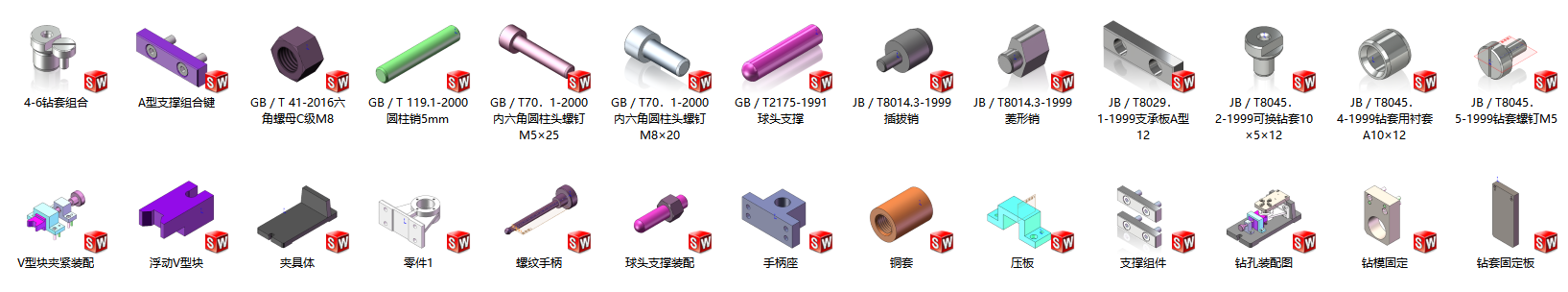

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 轴承座夹具solidworks24版三维装配模型

该轴承座钻4-M6螺纹孔夹具采用专用钻床夹具结构，主要由夹具体、底座、定位元件及压紧机构组成。工件定位采用定位销、菱形销与V型块组合定位方式，通过限制工件的平移与转动自由度，实现工件的准确定位，满足钻削4-M6螺纹孔时的位置精度要求。

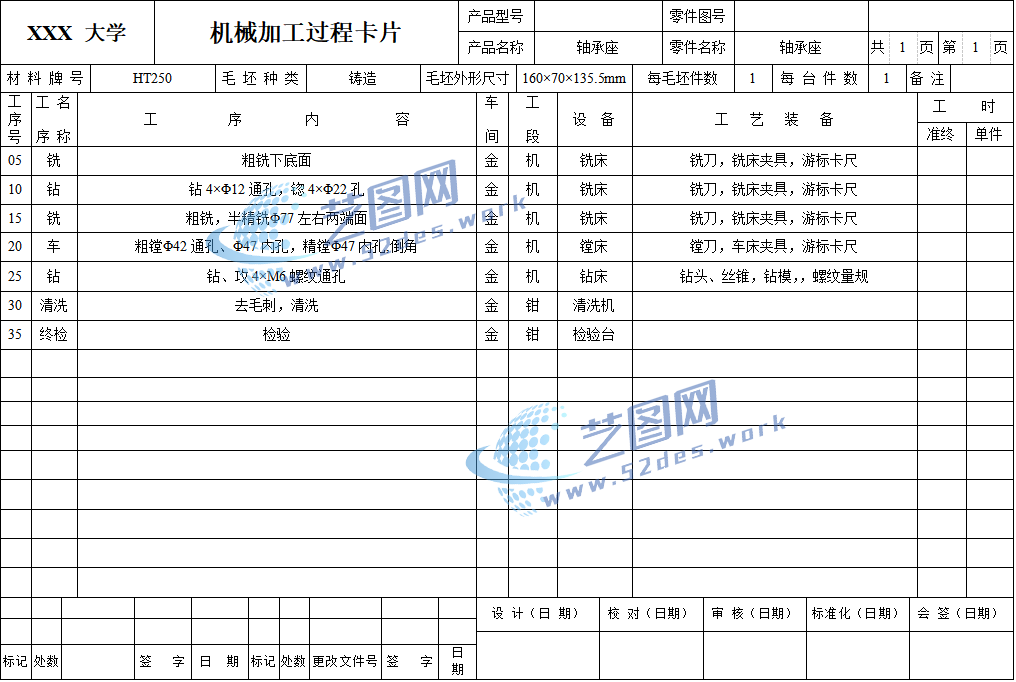

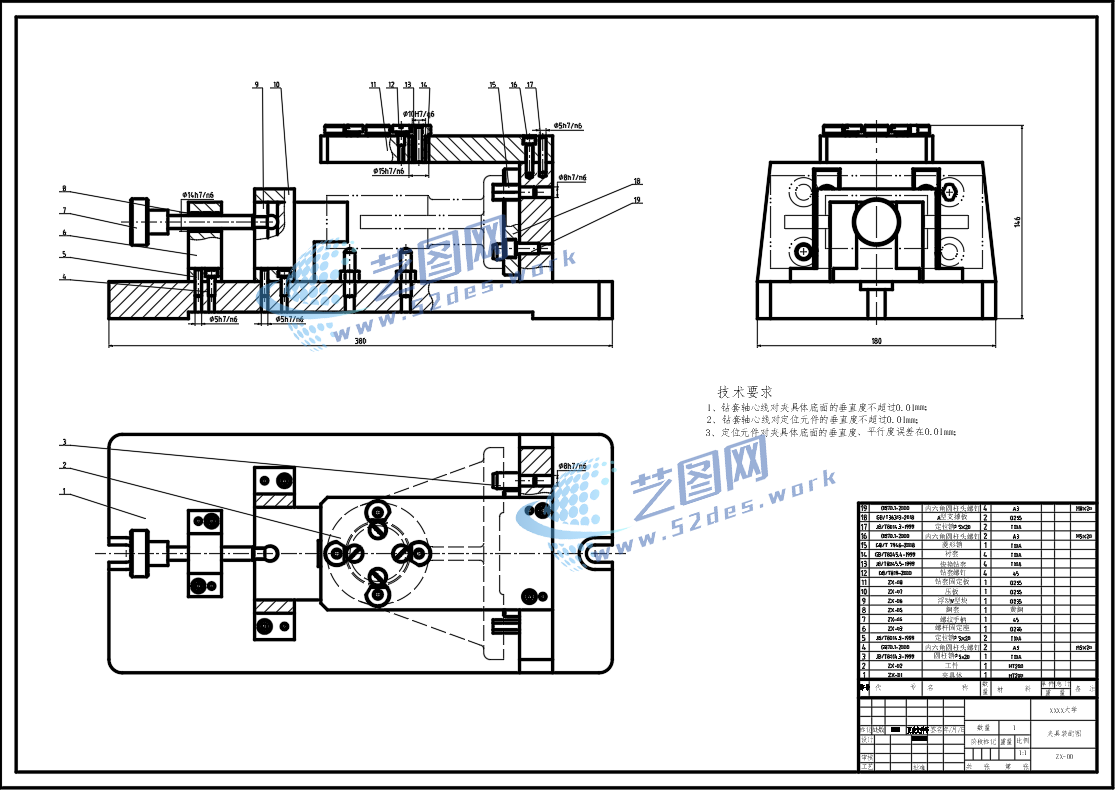

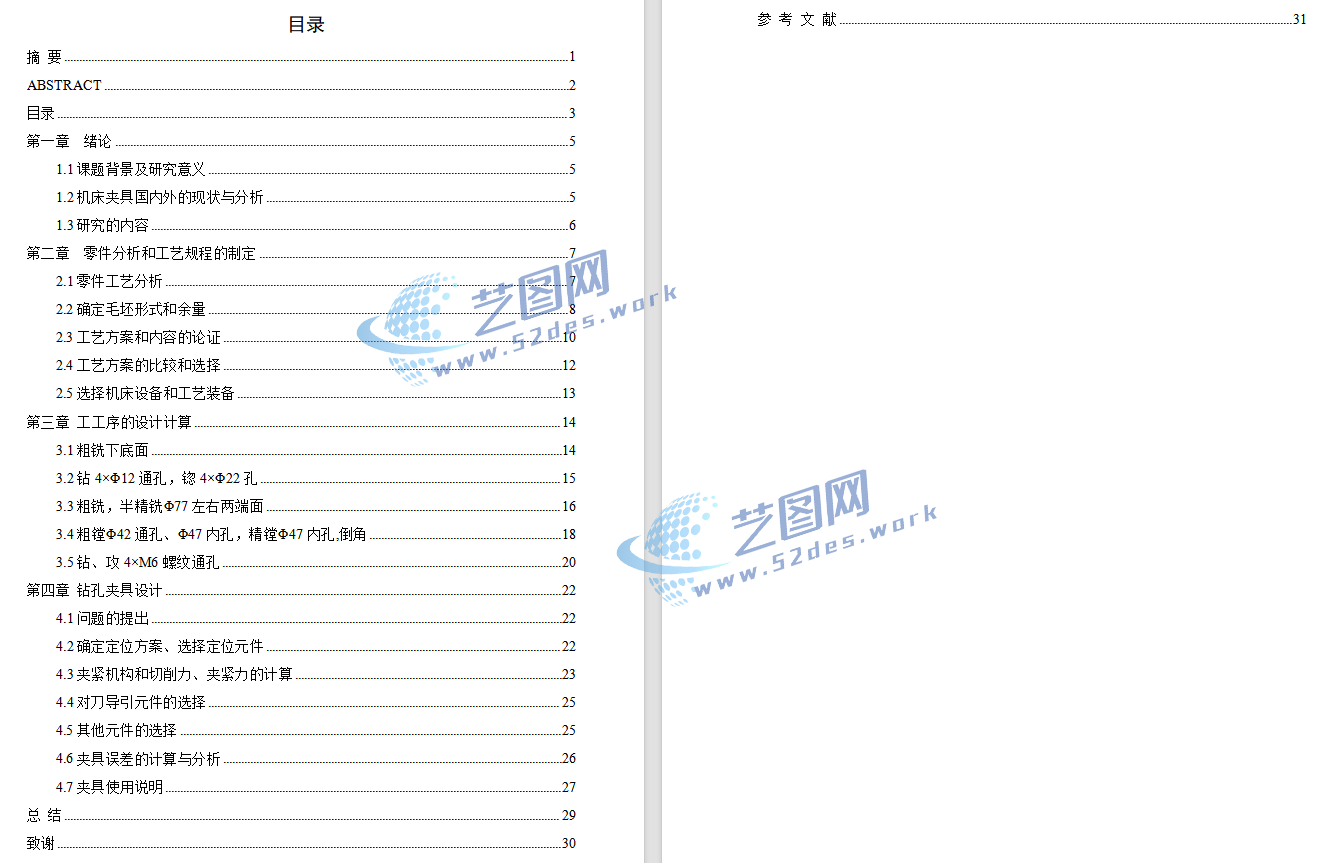

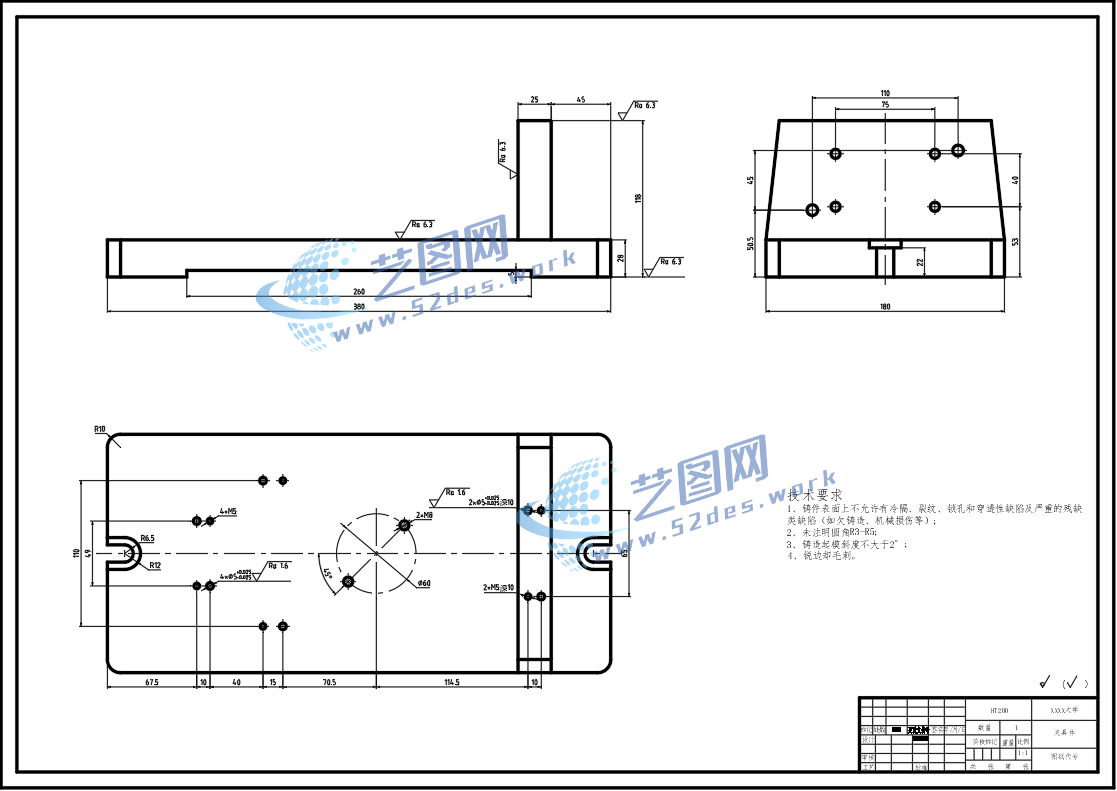

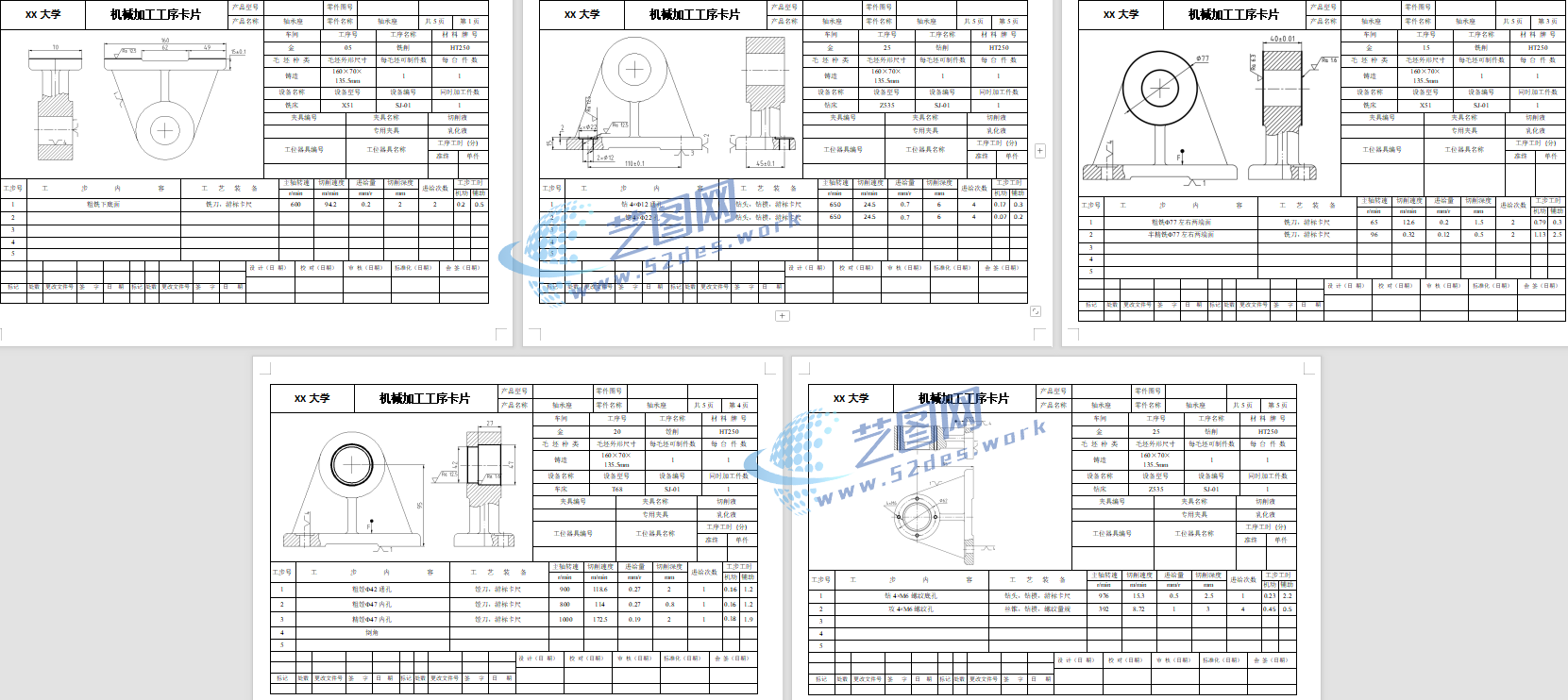

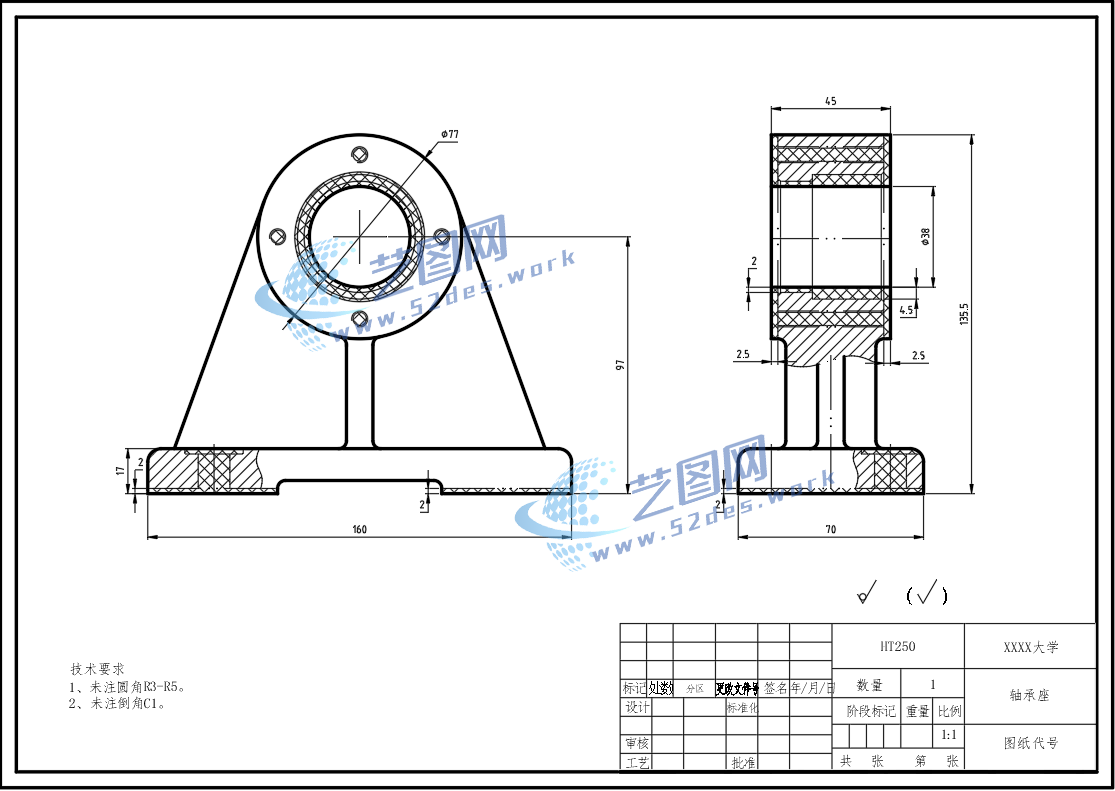

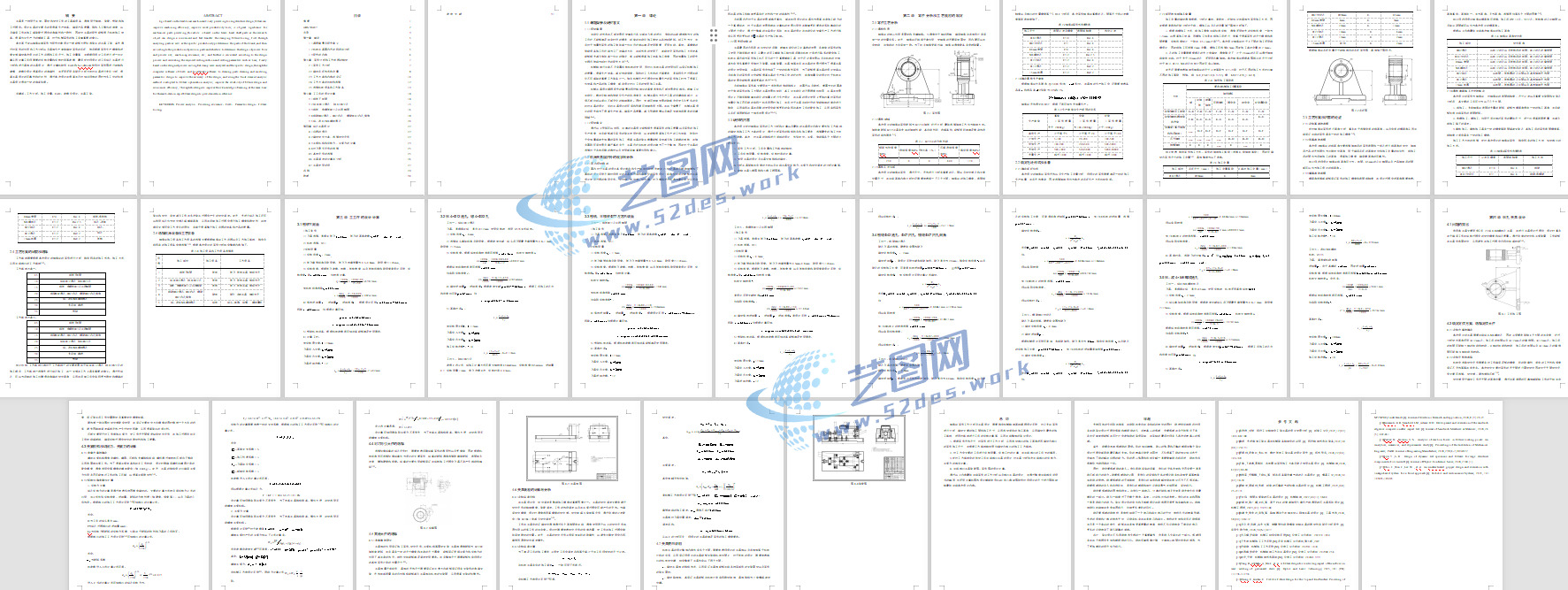

轴承座夹具CAD装配图 轴承座CAD零件图 轴承座CAD夹具体 轴承座CAD毛坯图 机械加工工艺卡 机械加工工序卡轴承座设计说明书内容

夹具采用V型块对轴承座外圆进行支撑定位，配合定位销和菱形销实现一面两销定位，提高工件安装稳定性。压紧机构采用上方压紧方式，通过压紧力将工件固定在定位基准面上，避免加工过程中产生振动和位移。整体结构刚性较好，装夹方便，适用于轴承座类零件的批量螺纹孔加工。
