座体铣缺口面夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25911

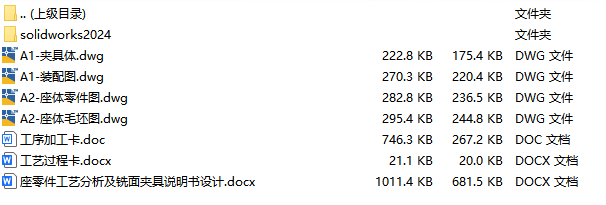

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数

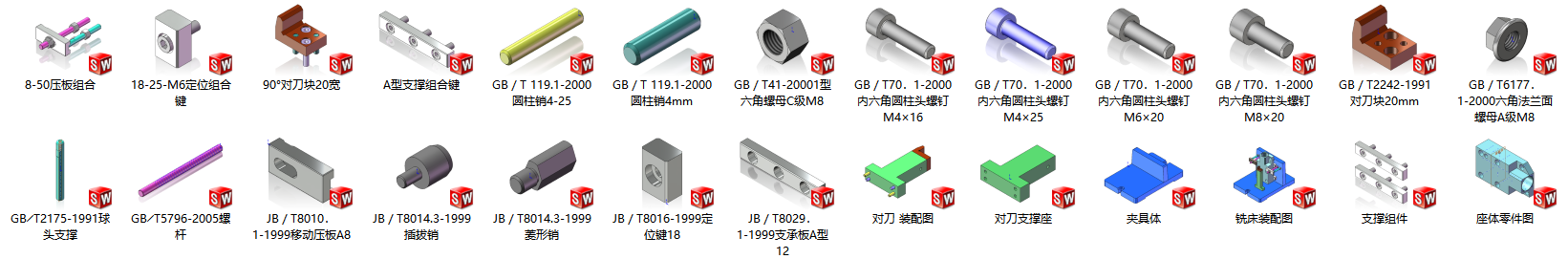

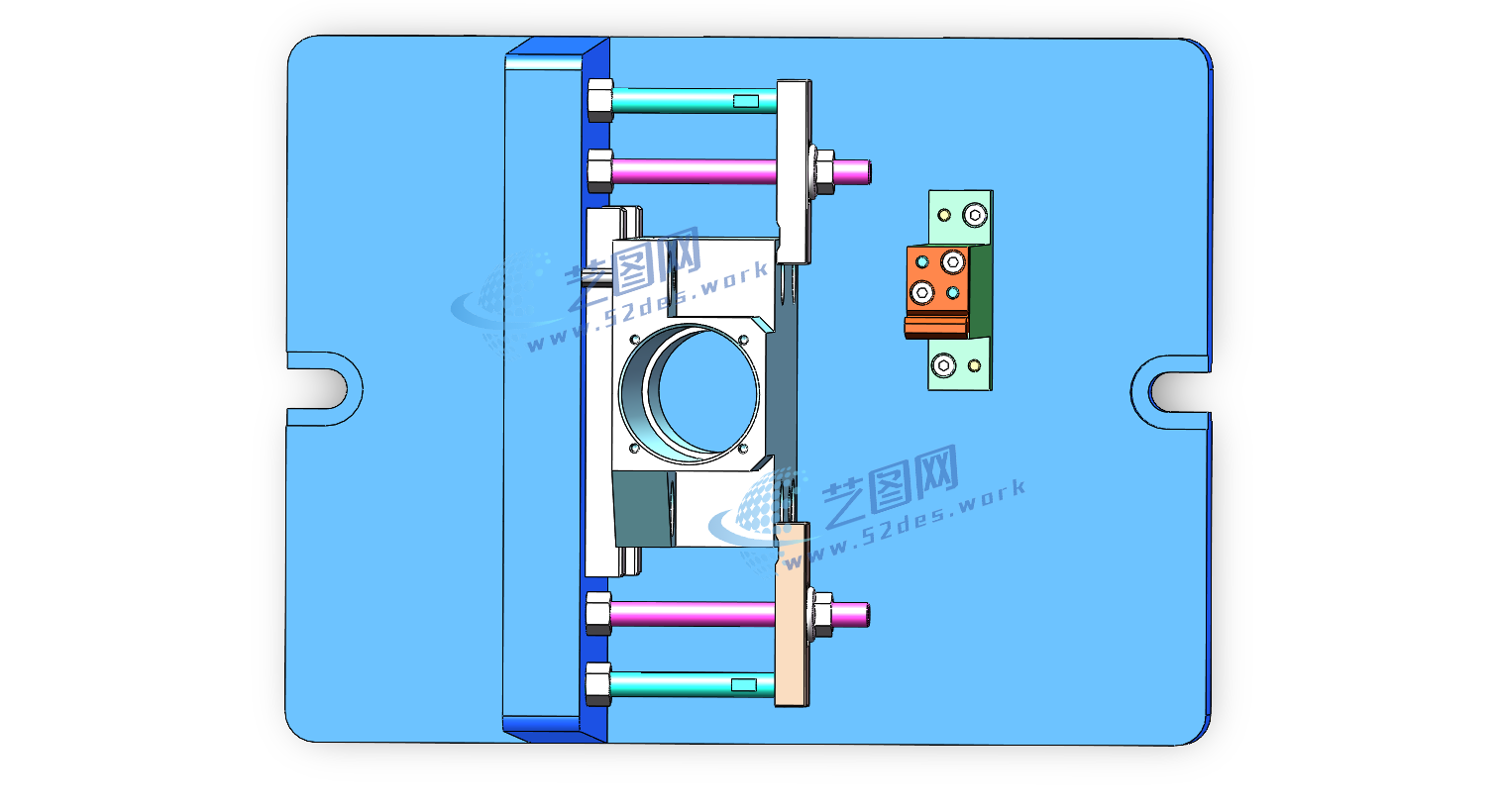

该座体铣缺口面夹具采用底面定位与侧向限位相结合的专用铣削夹具结构，主要由夹具体、底部支撑块、侧定位板、压紧机构以及辅助支撑组件组成。夹具根据座体类零件结构刚性较强、加工缺口面位置固定的特点，采用零件底面作为主要定位基准，通过底部支撑保证工件安装高度和加工基准稳定 座体夹具solidworks24版三维装配模型

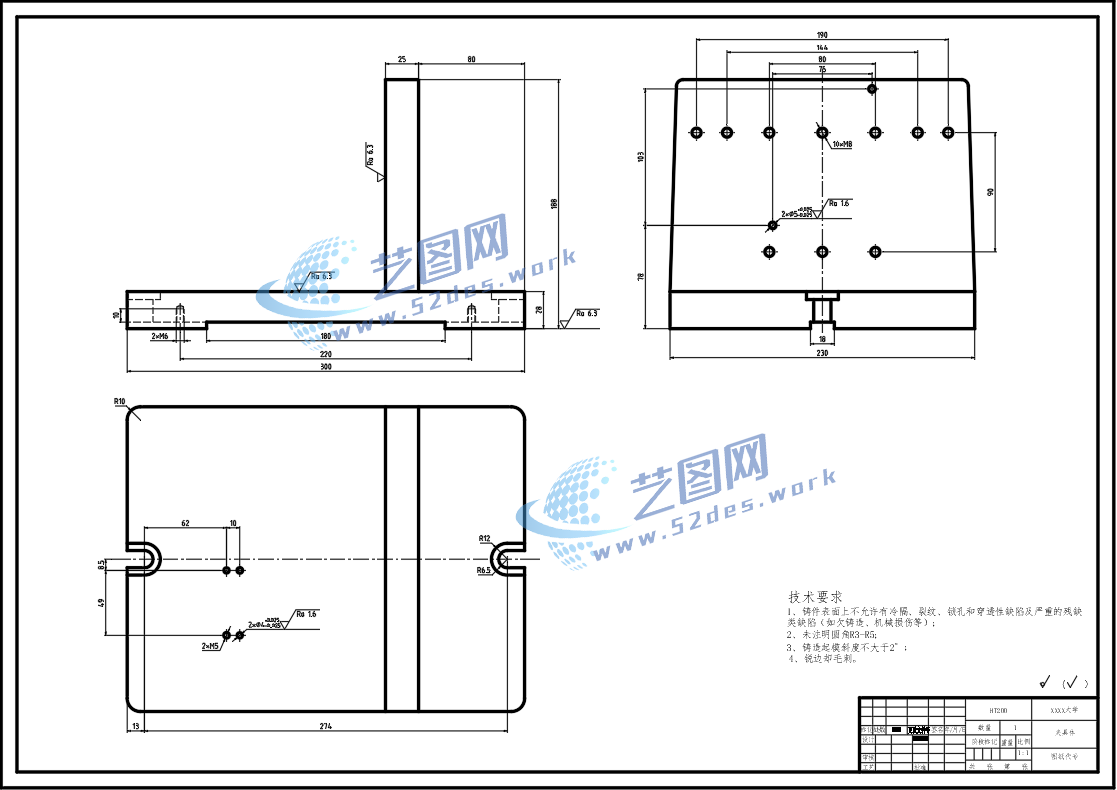

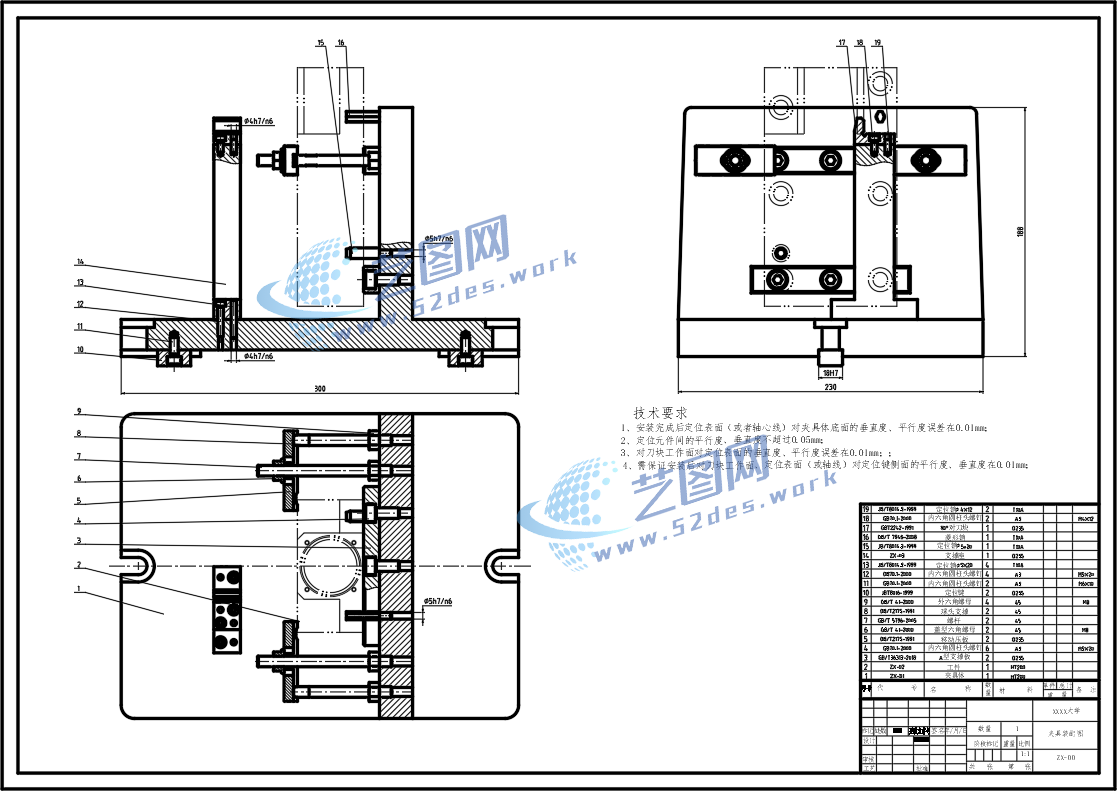

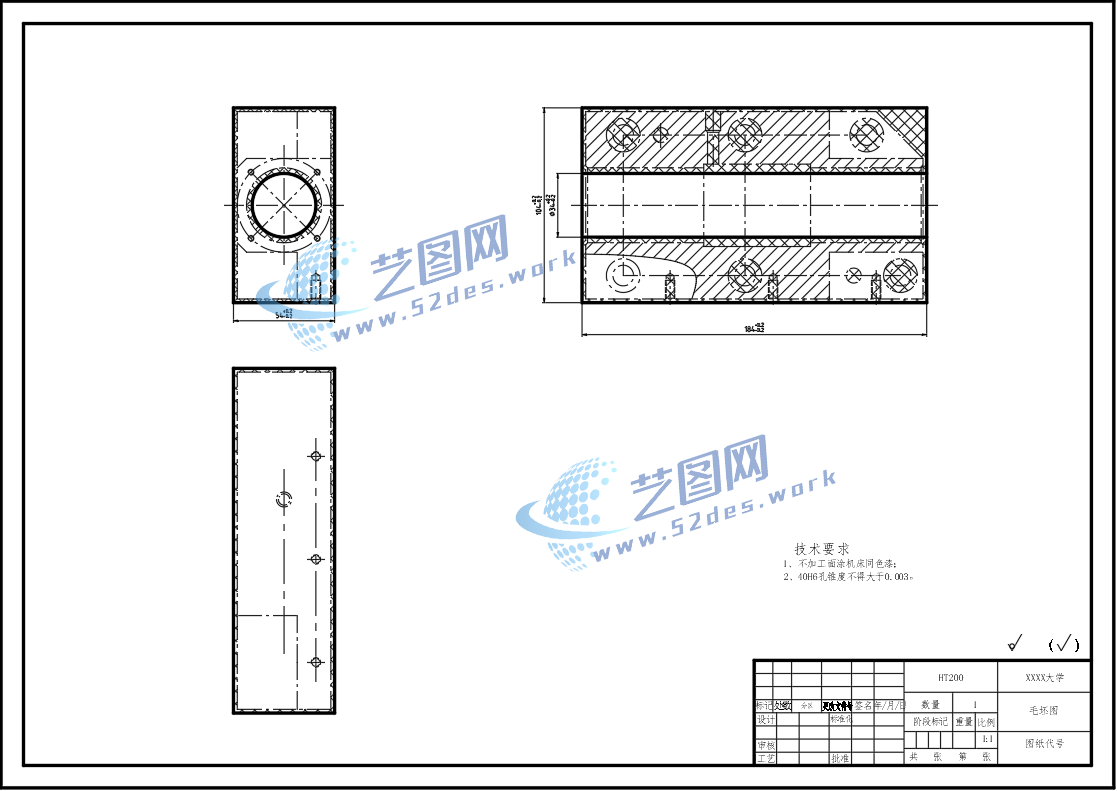

座体夹具CAD装配图 座体CAD零件图 座体CAD夹具体 座体CAD毛坯图

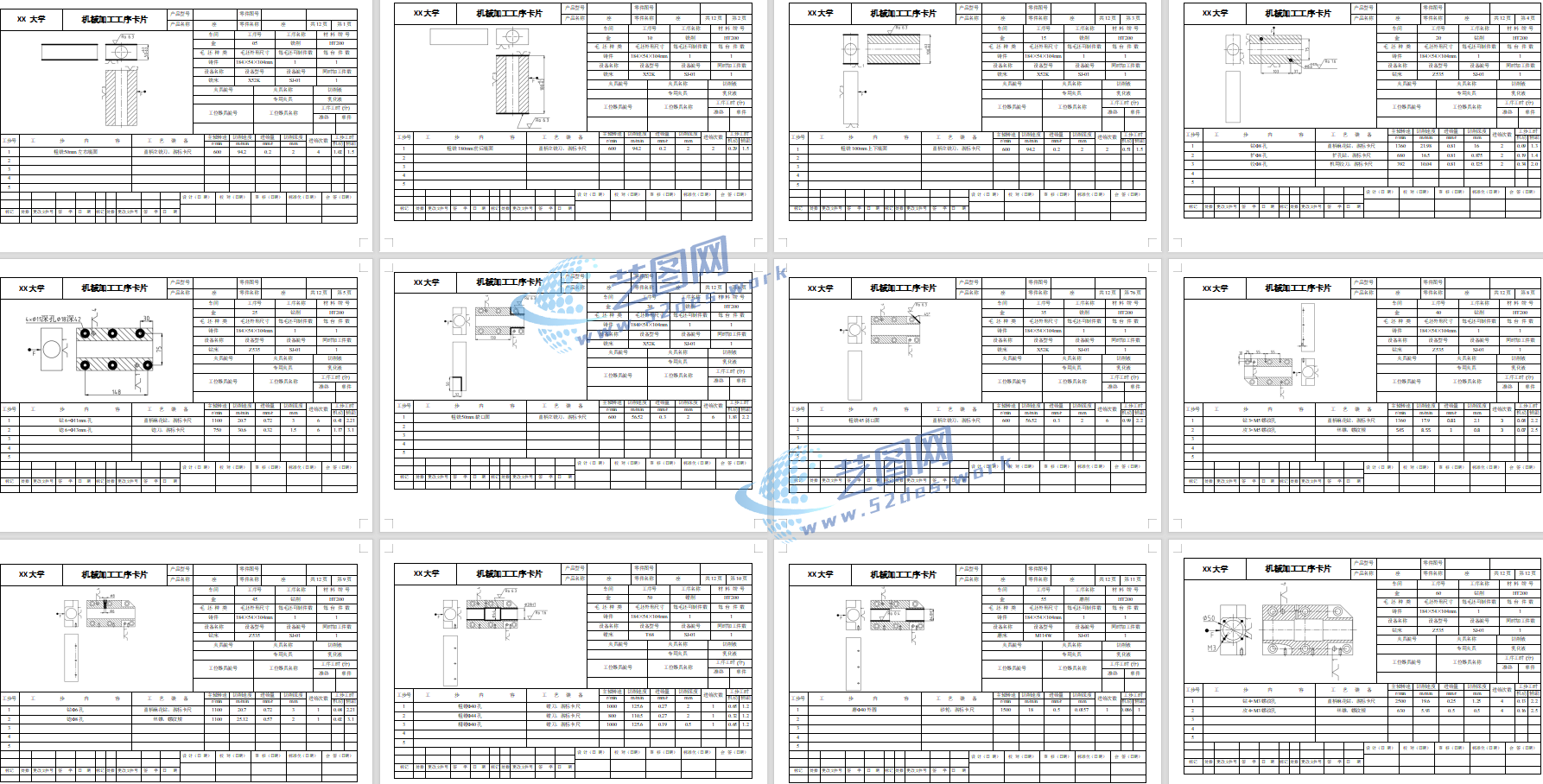

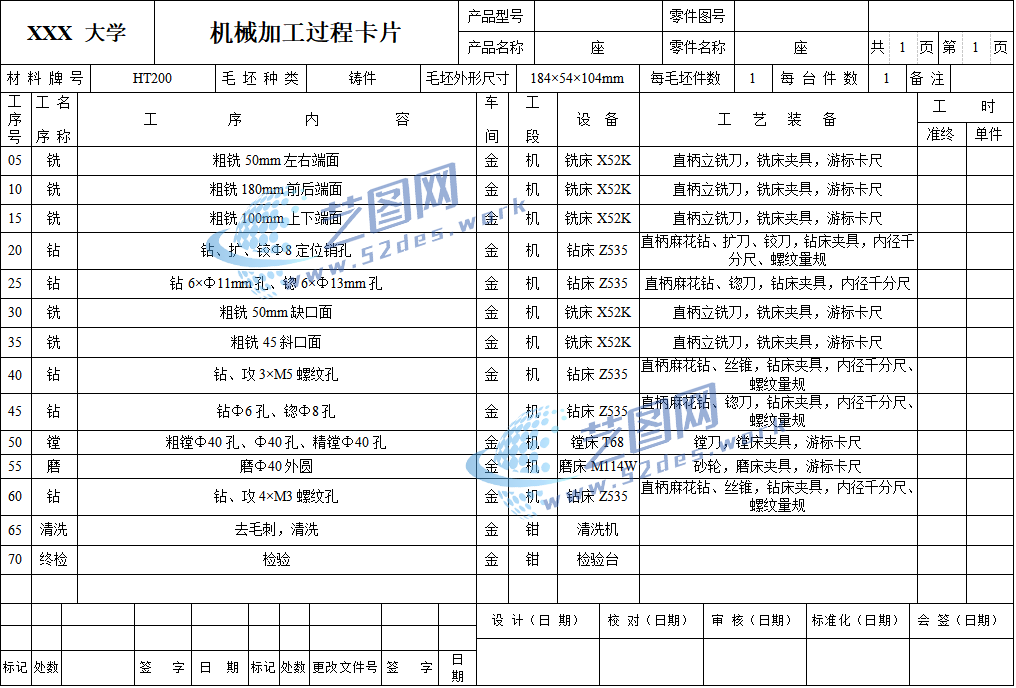

机械加工工序卡

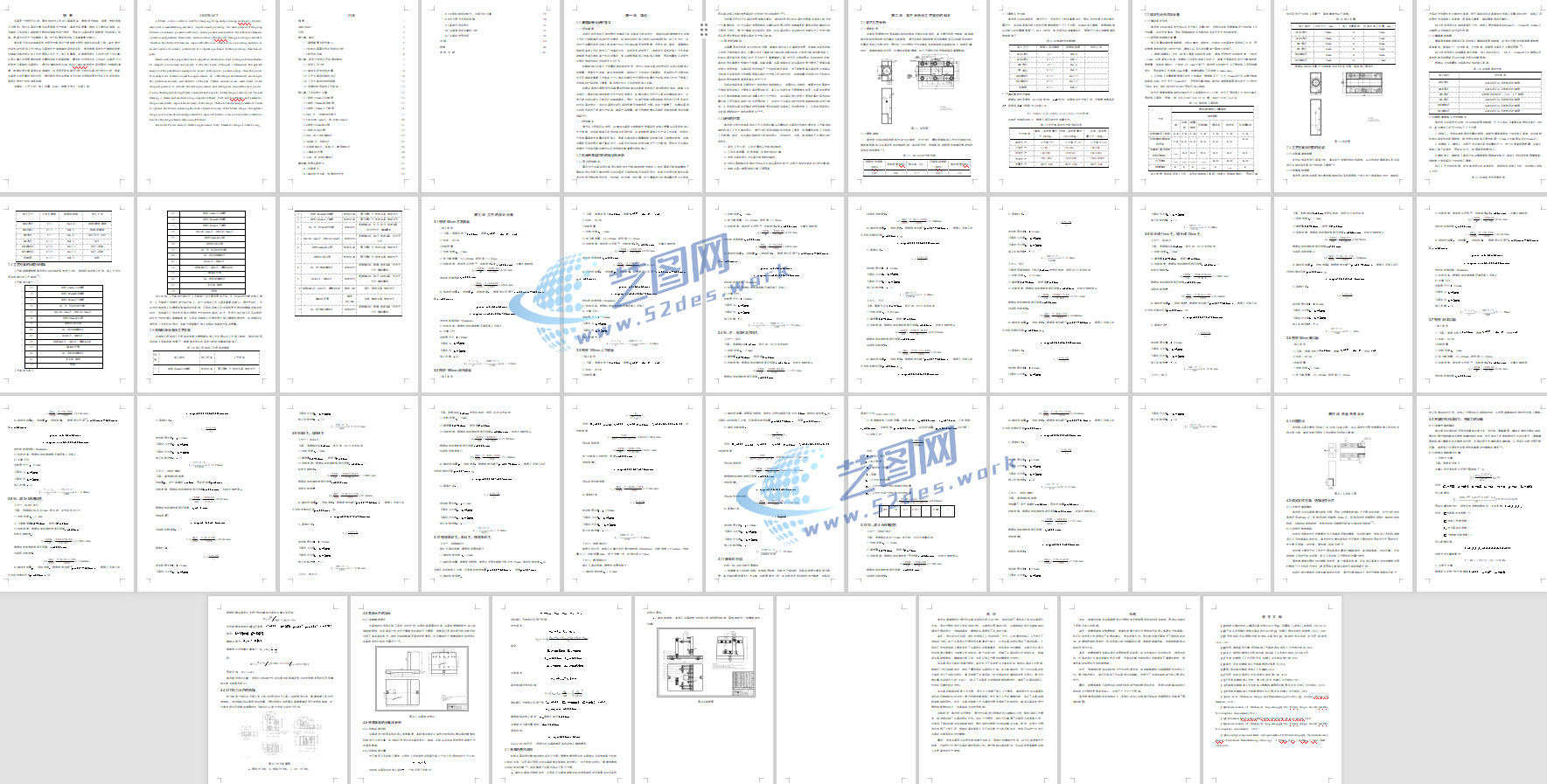

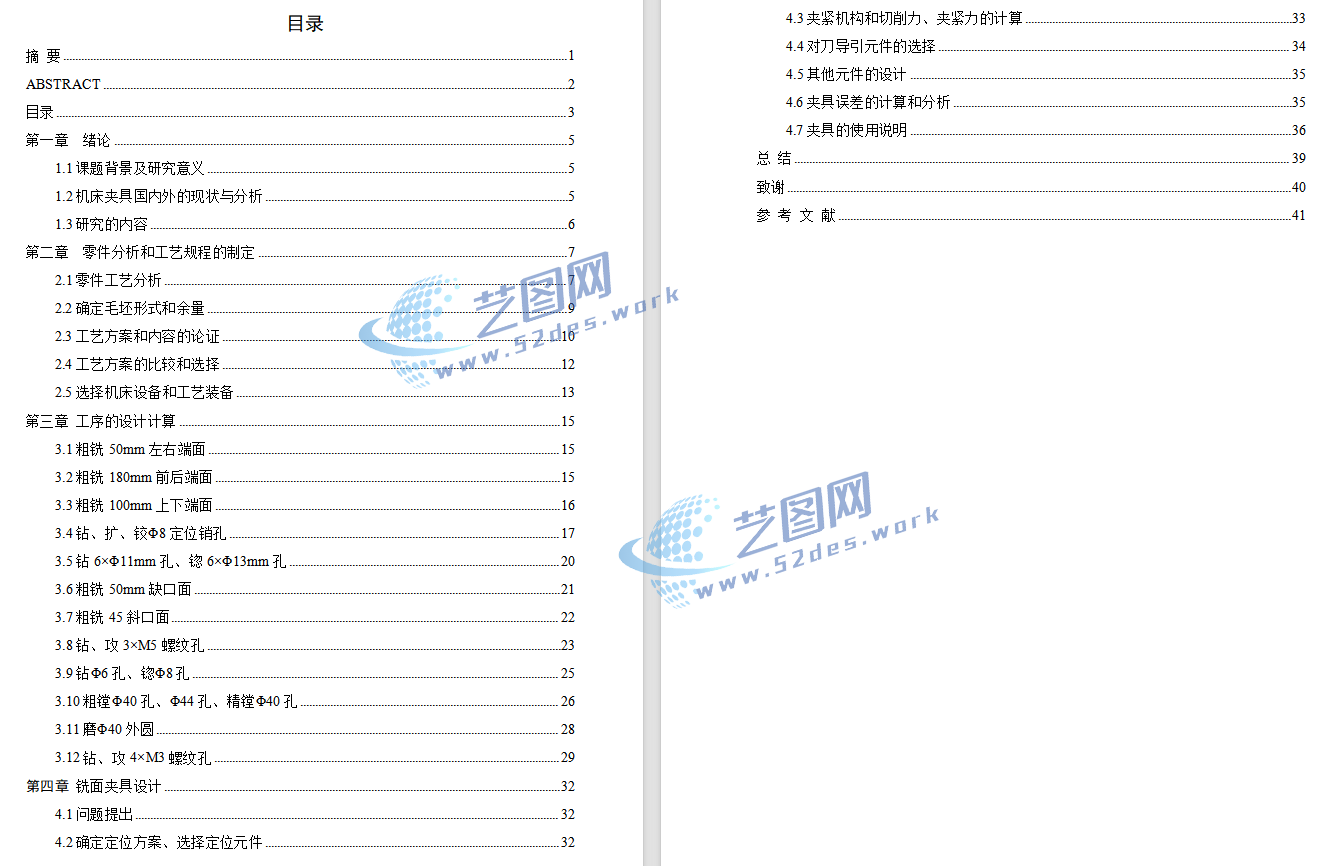

座体设计说明书内容

该夹具针对座体缺口面铣削工序进行专用化设计，采用“一面两侧辅助定位”的结构形式，通过底部支承承受主要切削载荷，侧向挡块控制工件定位方向，避免铣削力作用下产生偏移。夹具体采用立板式高刚度结构，为刀具切削提供开放空间，同时增强整体抗振能力；压紧机构布置在工件受力区域附近，可有效降低加工变形，提高缺口面的尺寸精度和表面质量。该结构具有定位可靠、刚性好、装夹效率高等特点，适用于座体、支架类零件缺口面批量铣削加工。
