座体钻6锪8孔夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25912

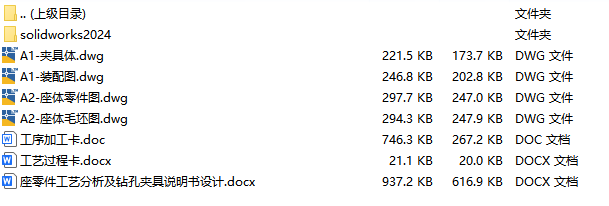

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数

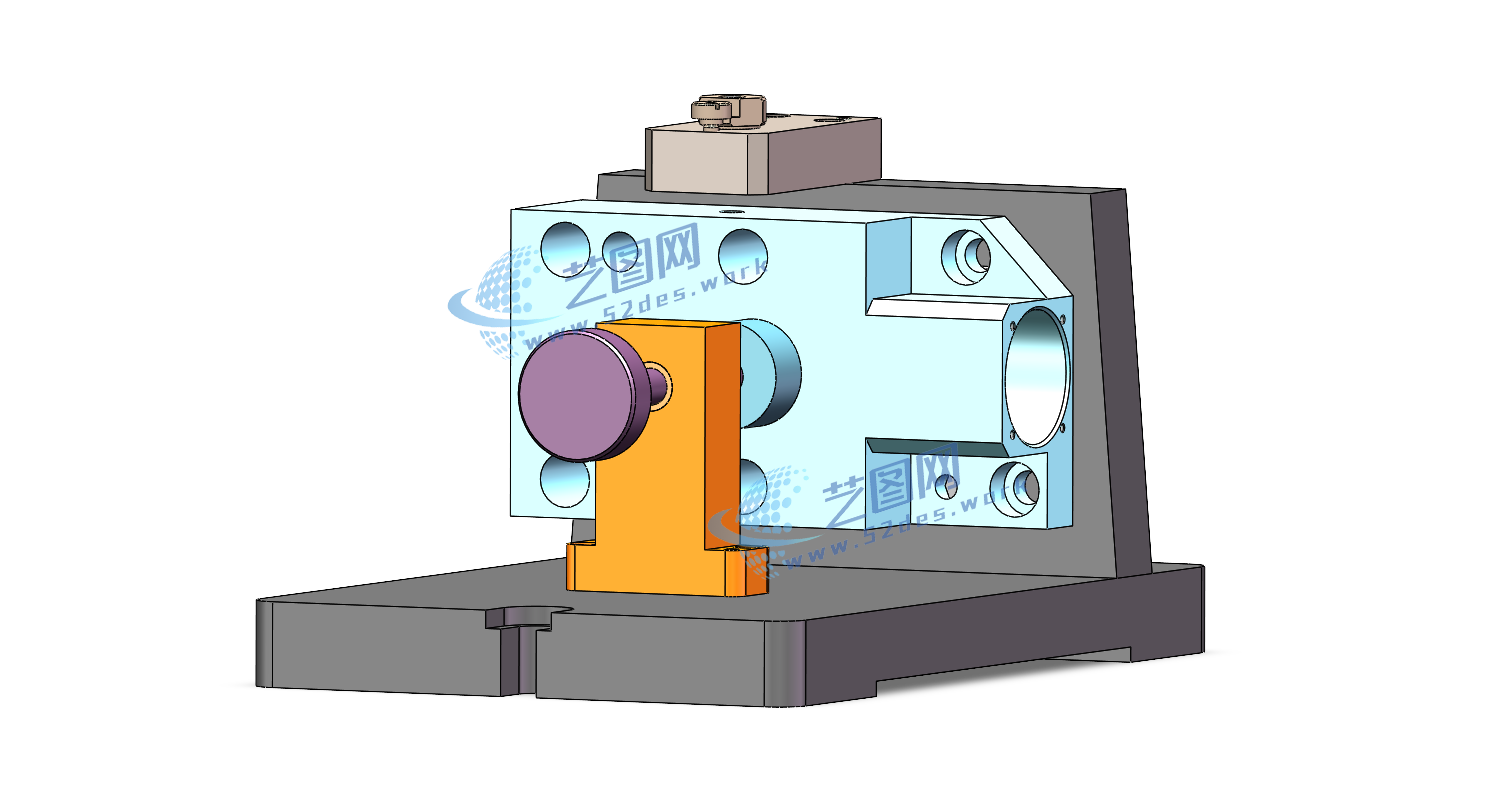

座体夹具solidworks24版三维装配模型

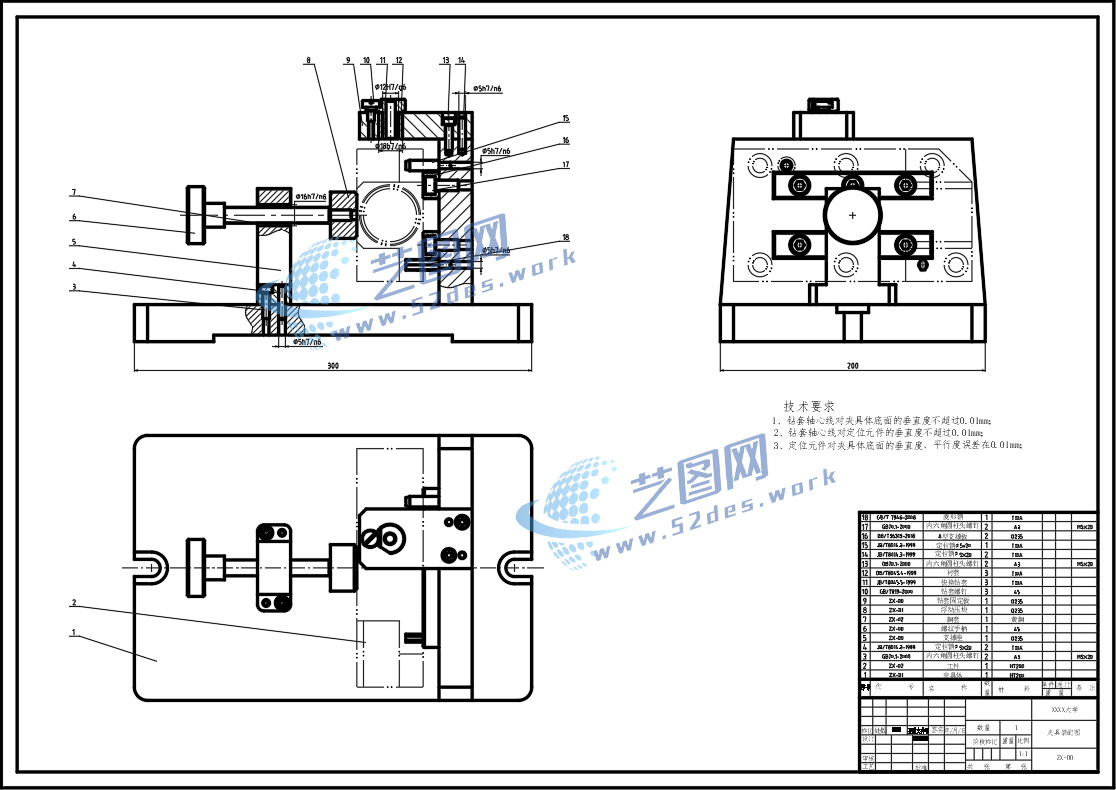

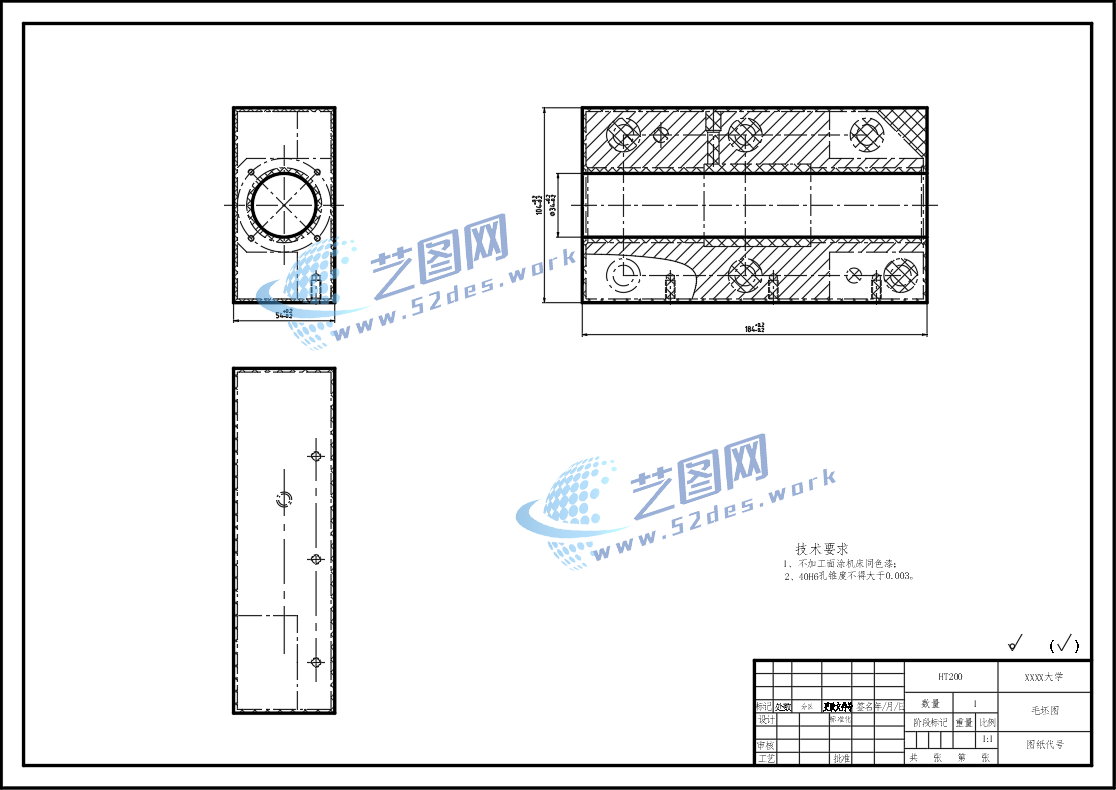

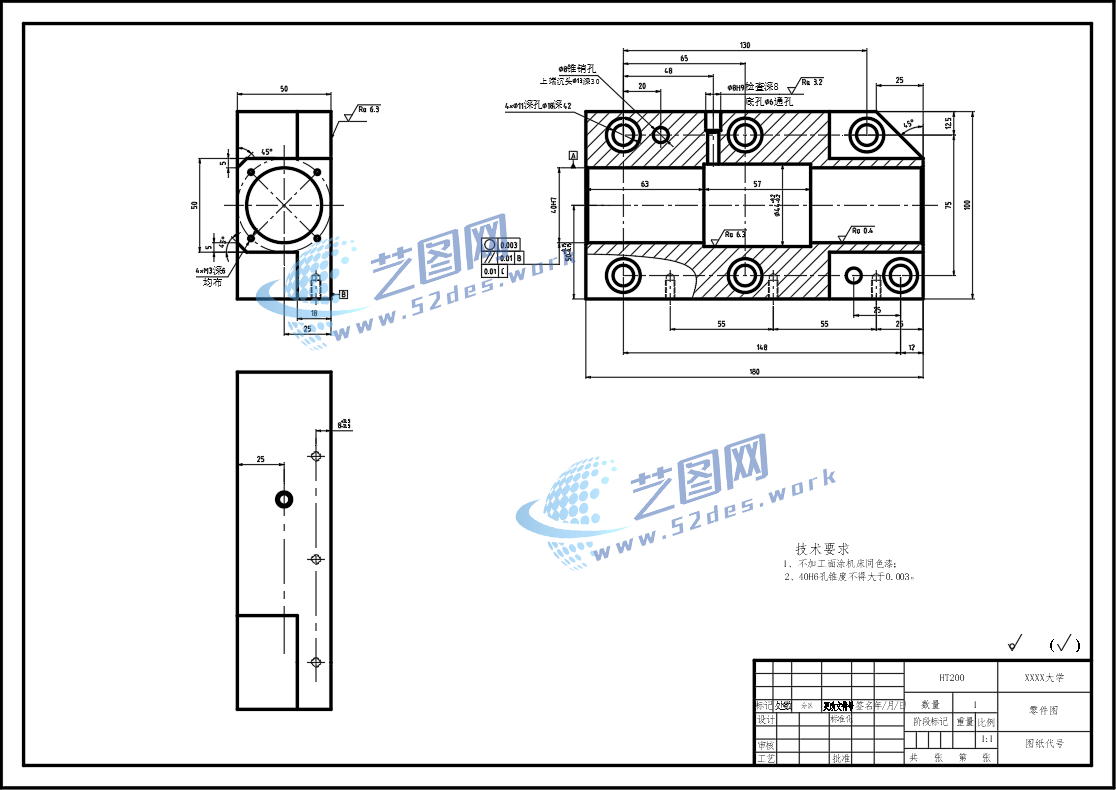

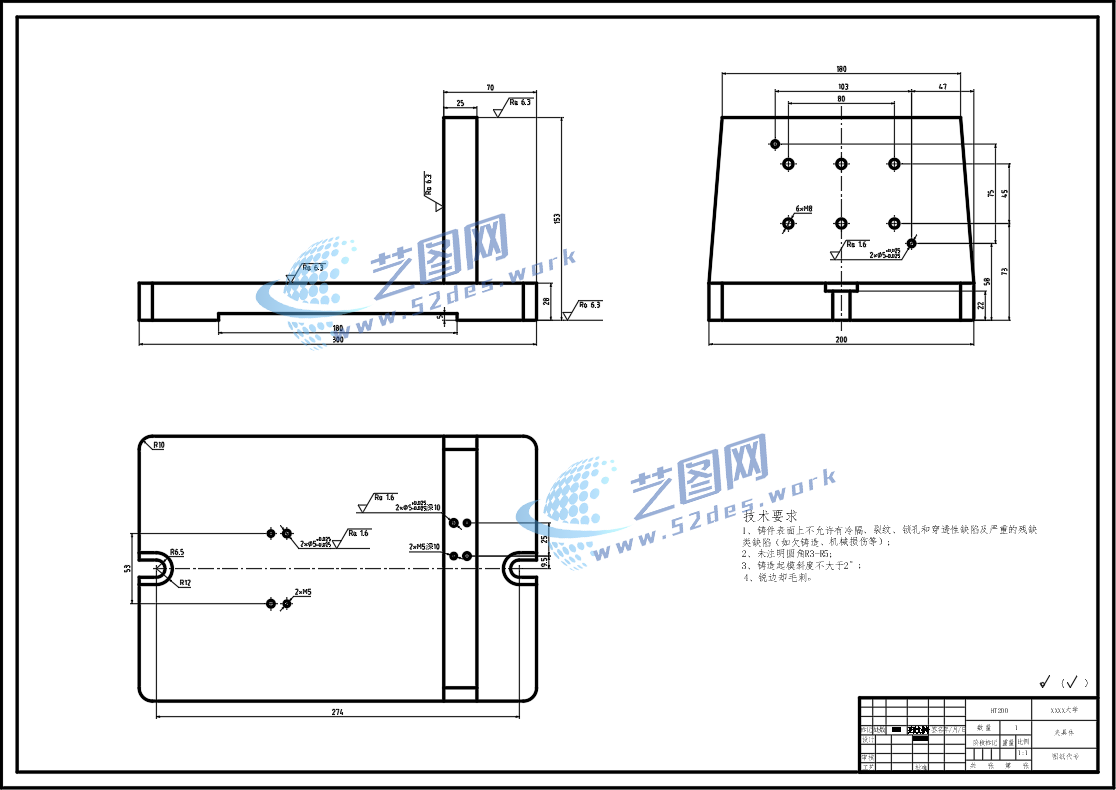

该座体钻6-φ8锪孔夹具采用专用钻床夹具结构，主要由夹具体、定位销、菱形销、压块、螺纹压紧机构及钻套导向组件组成。夹具根据座体类零件结构特点进行定位设计，采用定位销与菱形销组合定位方式，通过定位销限制工件主要方向移动，菱形销限制工件转动自由度，实现工件六点定位，保证座体加工过程中位置稳定，满足6个孔及锪孔加工的位置精度要求。座体夹具CAD装配图 座体CAD零件图 座体CAD夹具体 座体CAD毛坯图

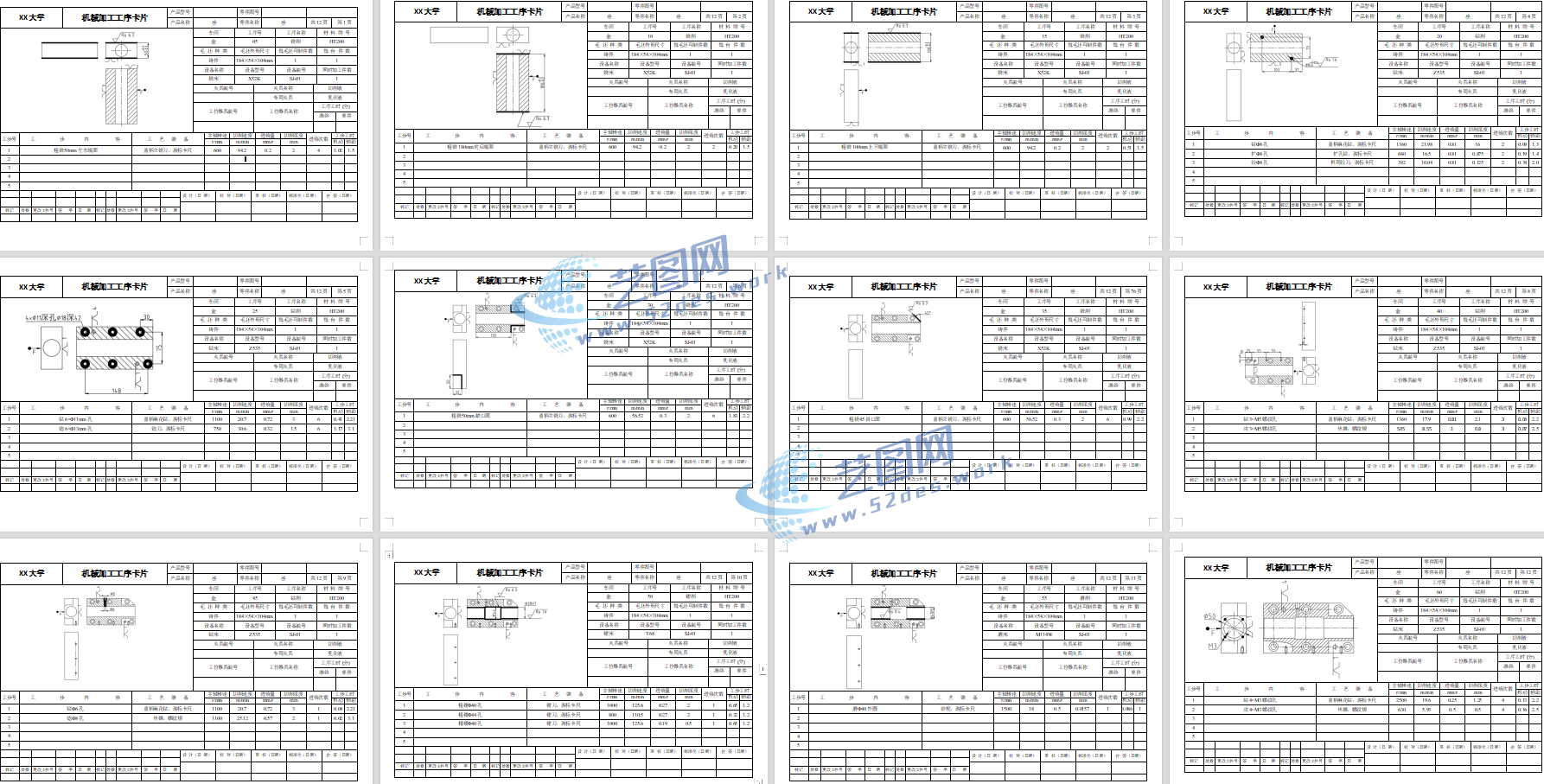

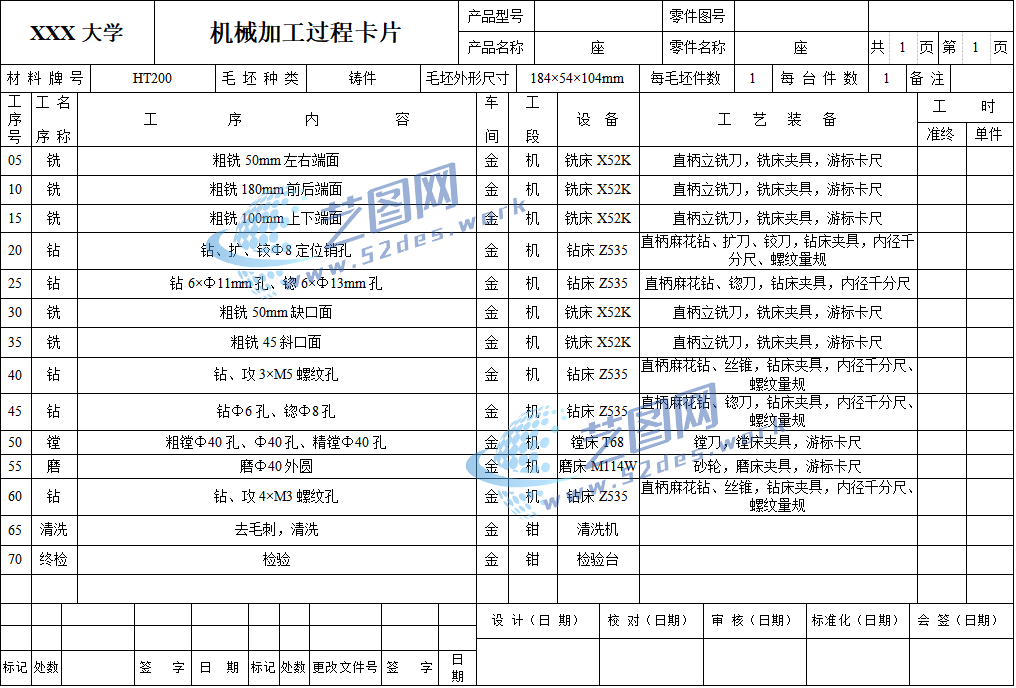

机械加工工序卡

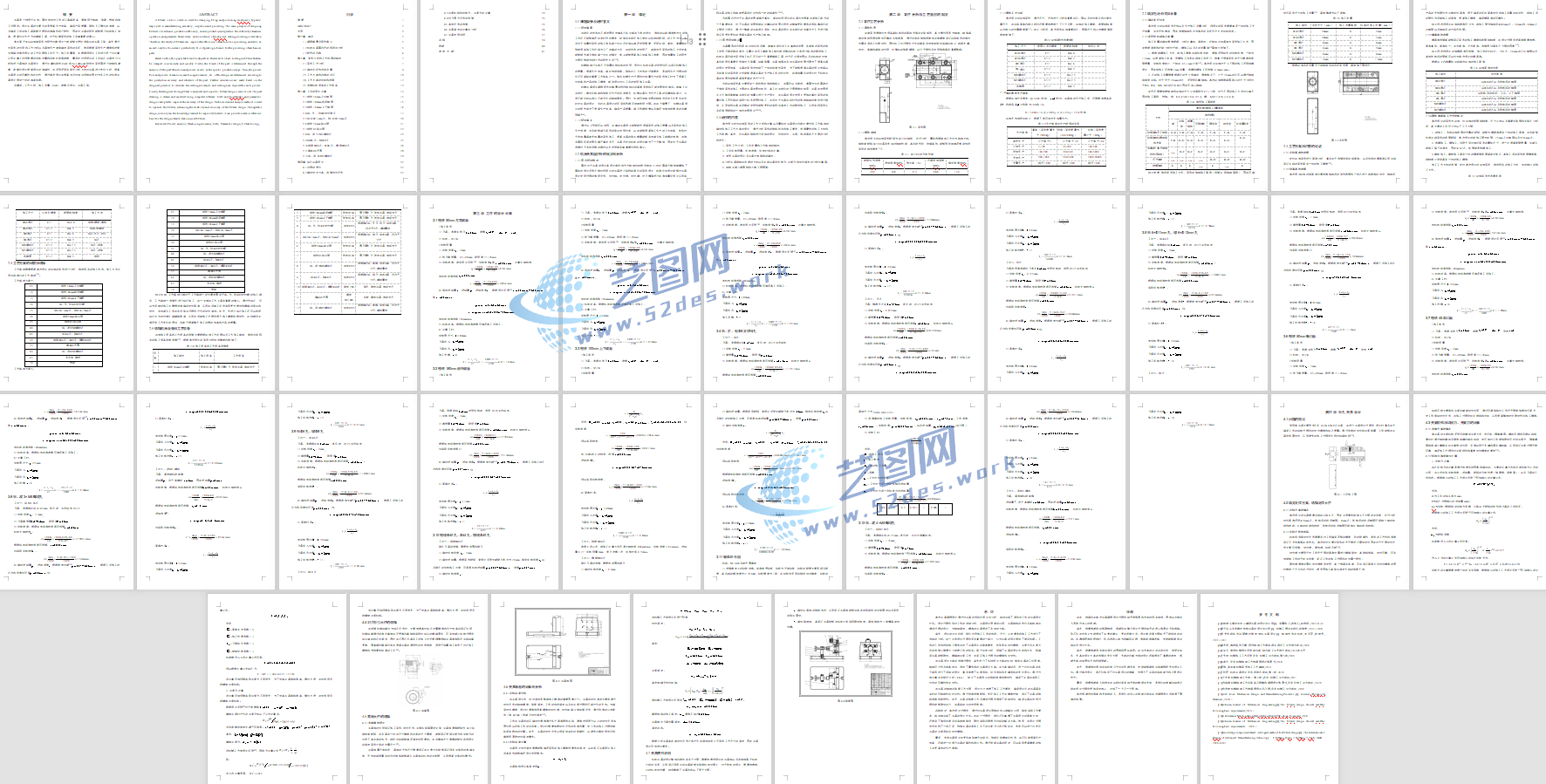

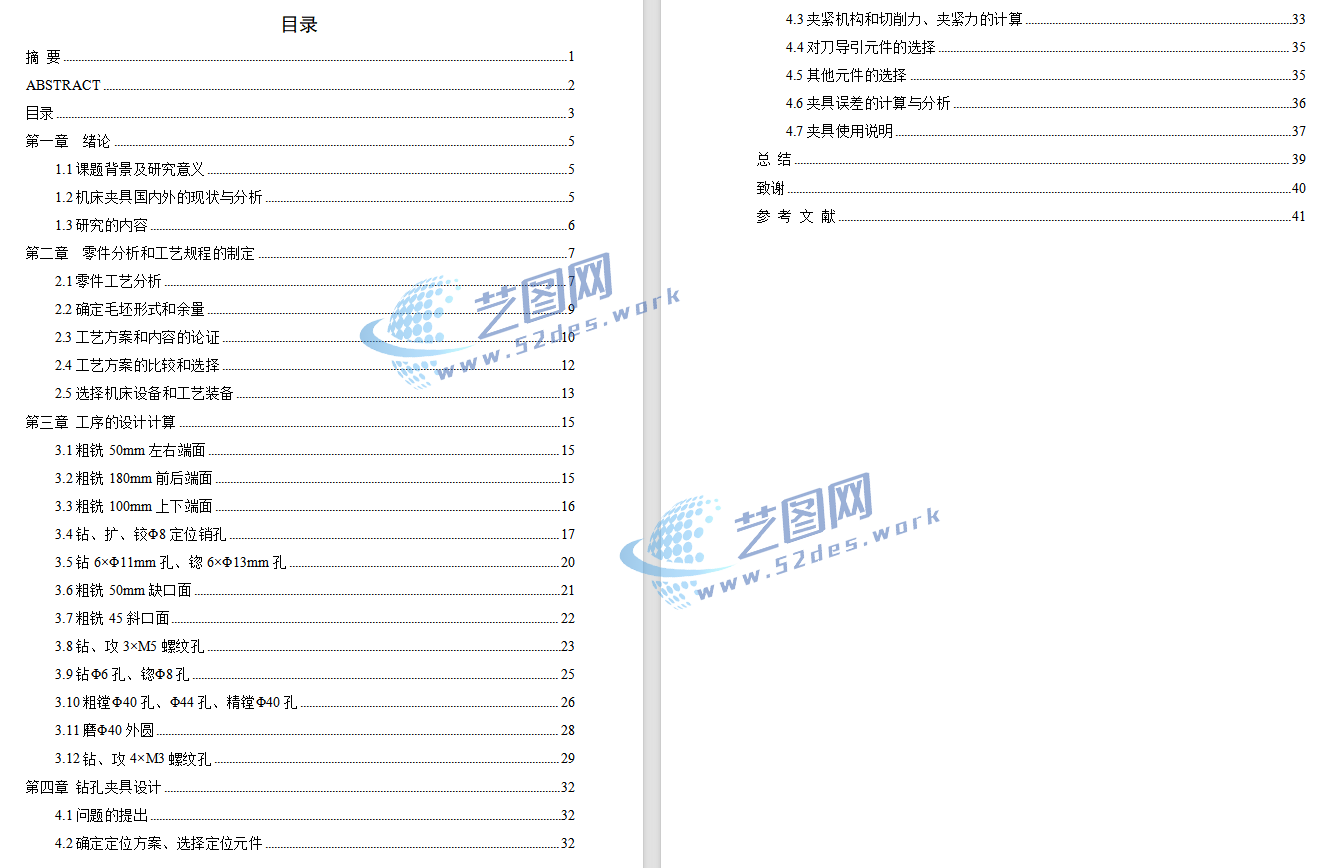

座体设计说明书内容

夹具采用螺纹压紧机构配合压块进行夹紧，通过螺杆旋紧使压块对工件施加稳定夹紧力，防止钻削和锪孔过程中产生松动。钻套对刀具进行导向，保证钻孔及锪孔尺寸精度。整体夹具结构紧凑，定位可靠，装夹方便，可有效提高座体孔加工效率和加工质量，适用于座体类零件批量钻锪孔加工。
