支架 轴承架钻孔夹具设计含图纸+三维模型+说明书｜C25916

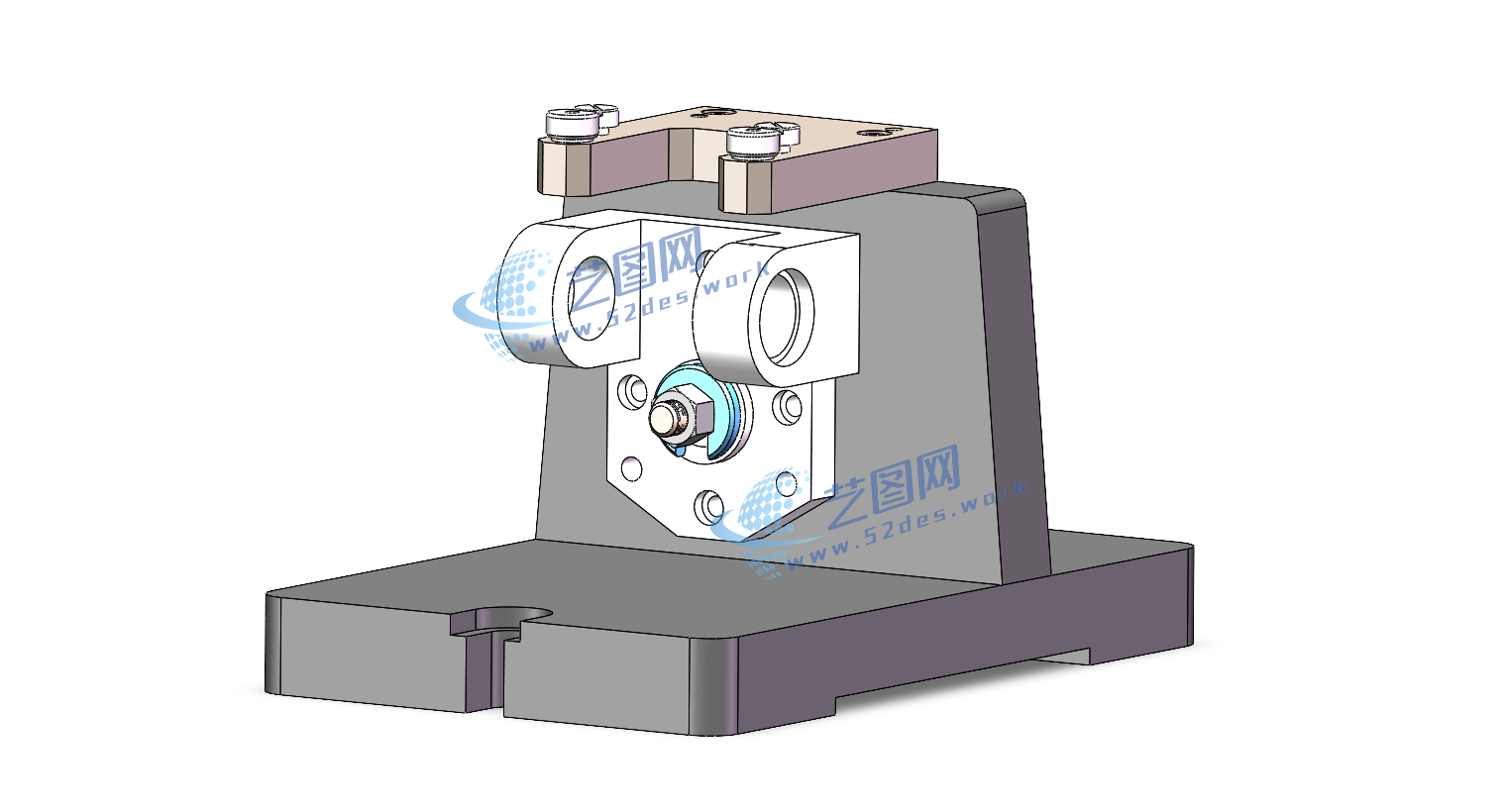

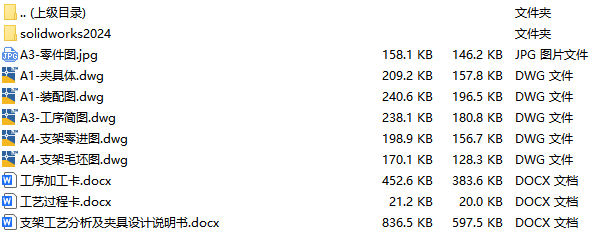

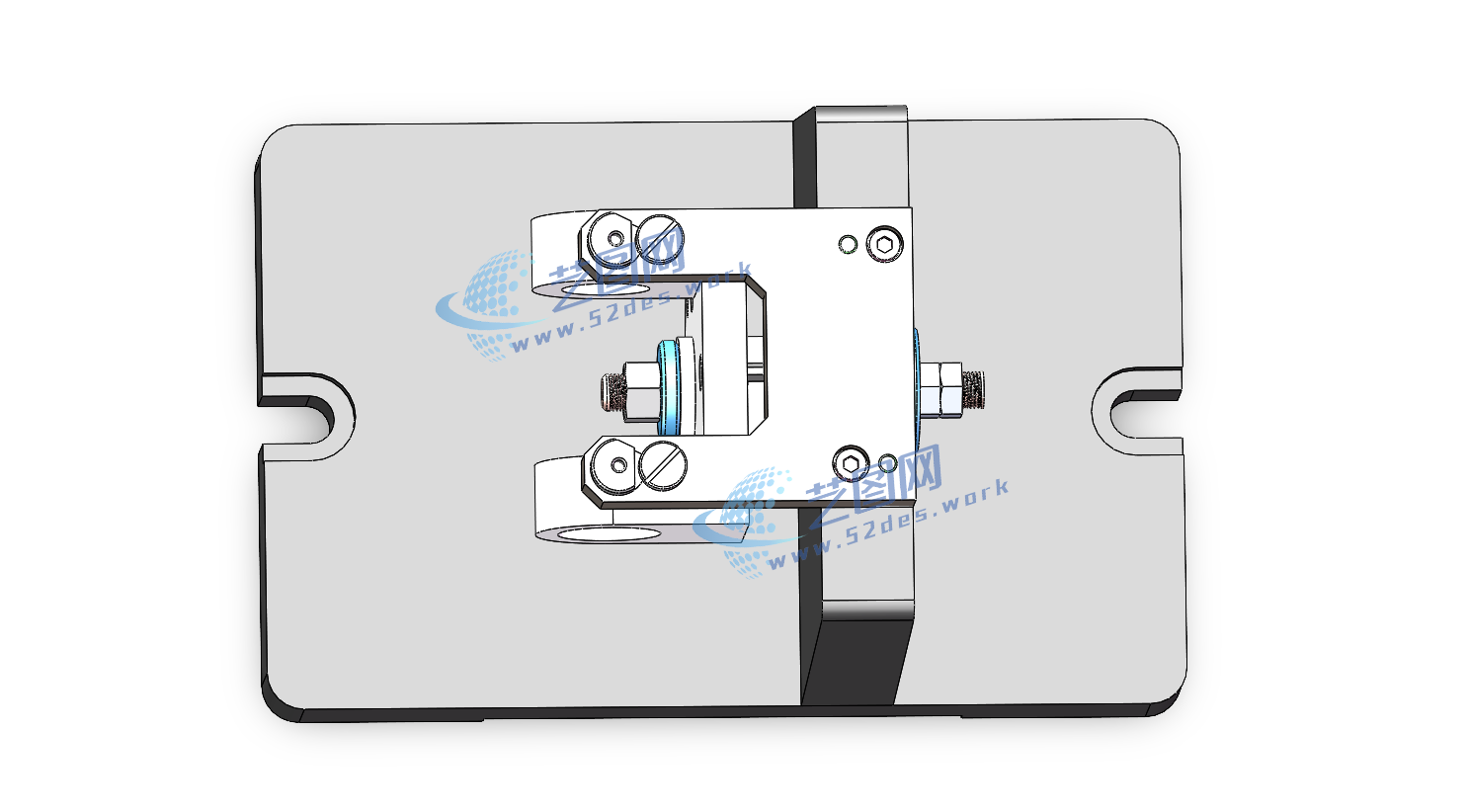

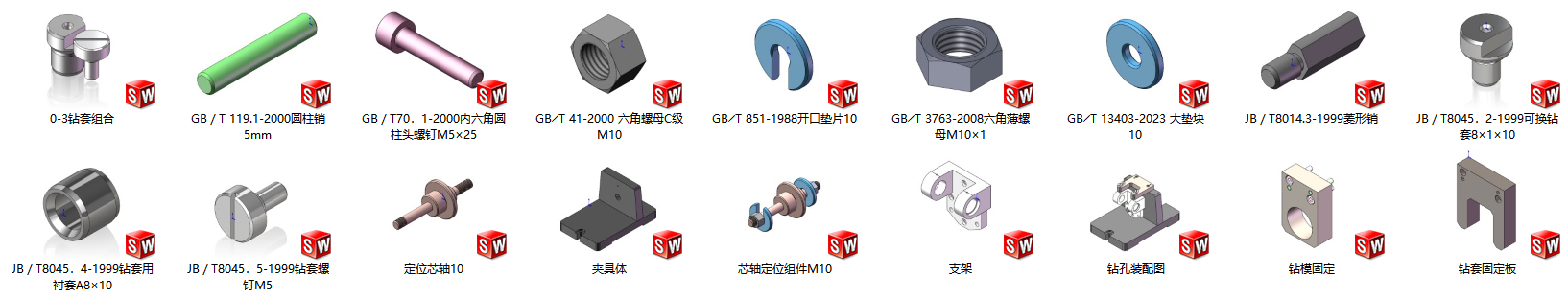

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 支架夹具solidworks24版三维装配模型

该支架钻孔夹具采用专用钻床夹具结构，主要由夹具体、定位芯轴、菱形销、压紧机构及钻套导向组件组成。夹具根据支架类零件结构特点进行定位设计，采用定位芯轴与菱形销组合定位方式，通过芯轴对工件中心孔进行定位，限制工件轴向及旋转方向自由度，同时利用菱形销限制工件水平方向移动，实现工件六点定位，保证钻孔加工时的位置精度和稳定性。

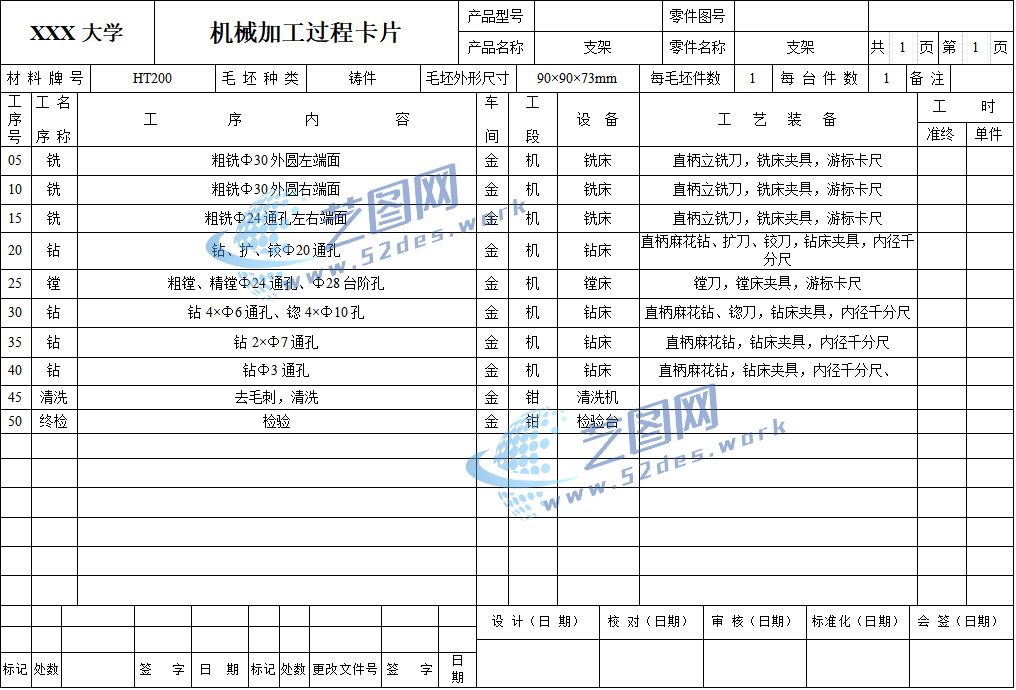

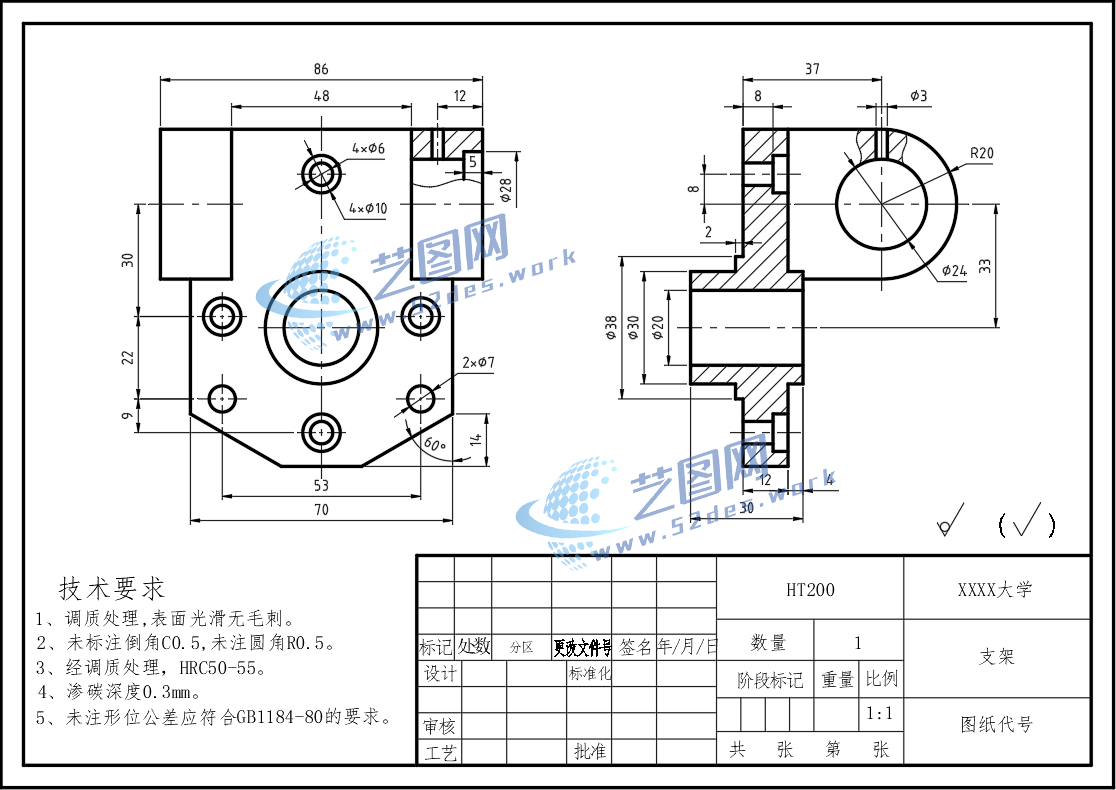

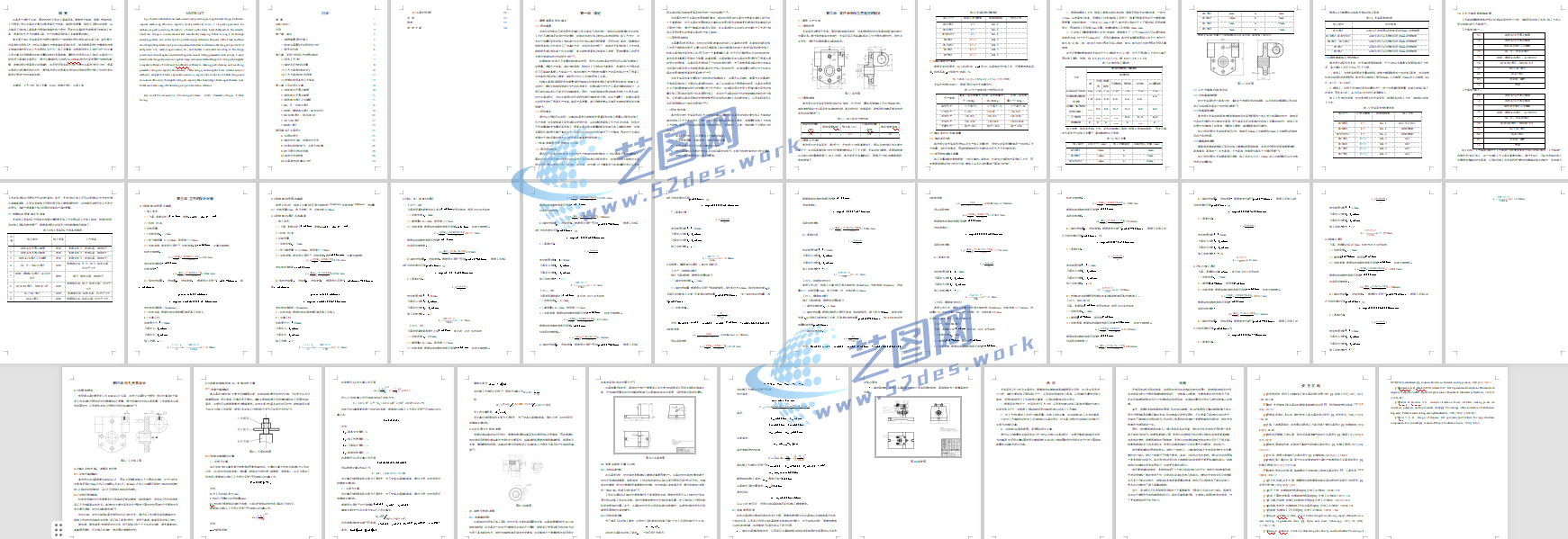

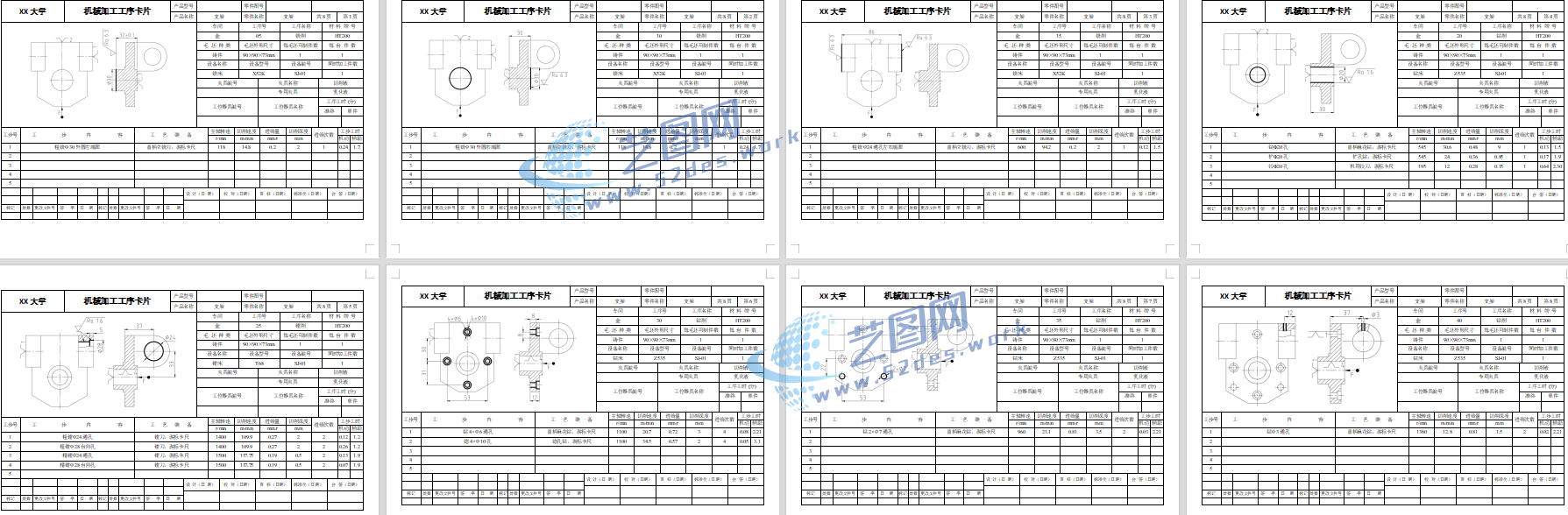

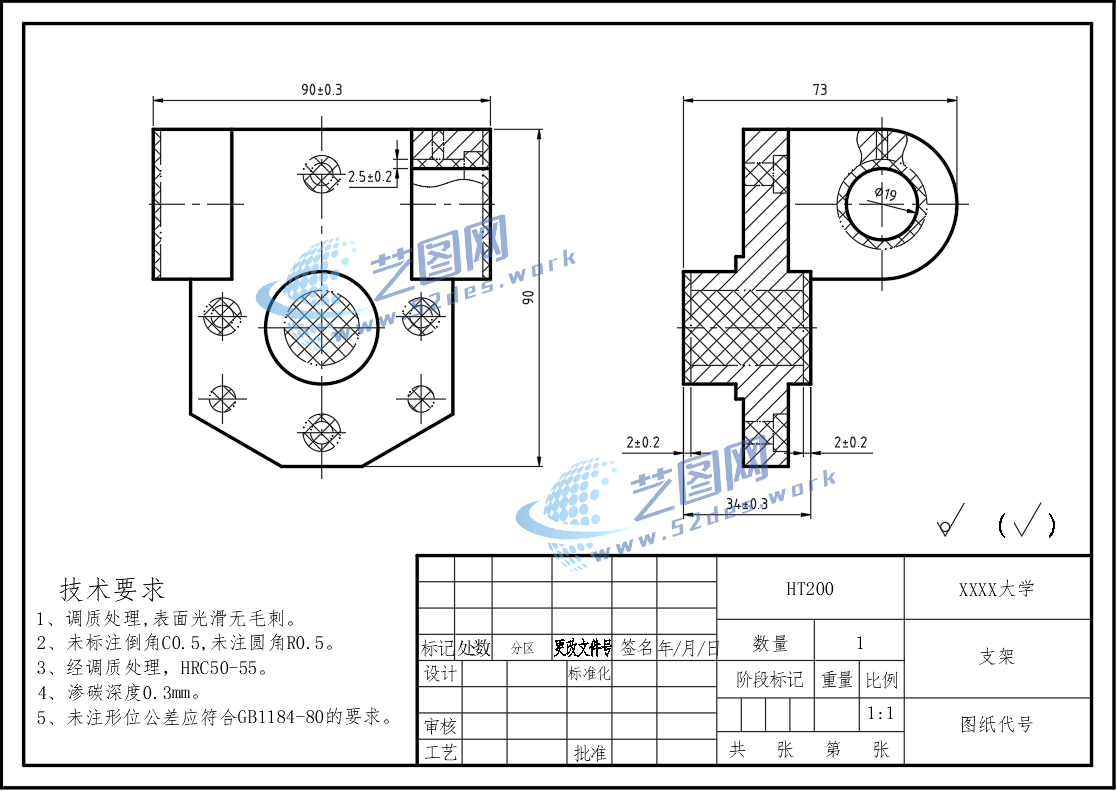

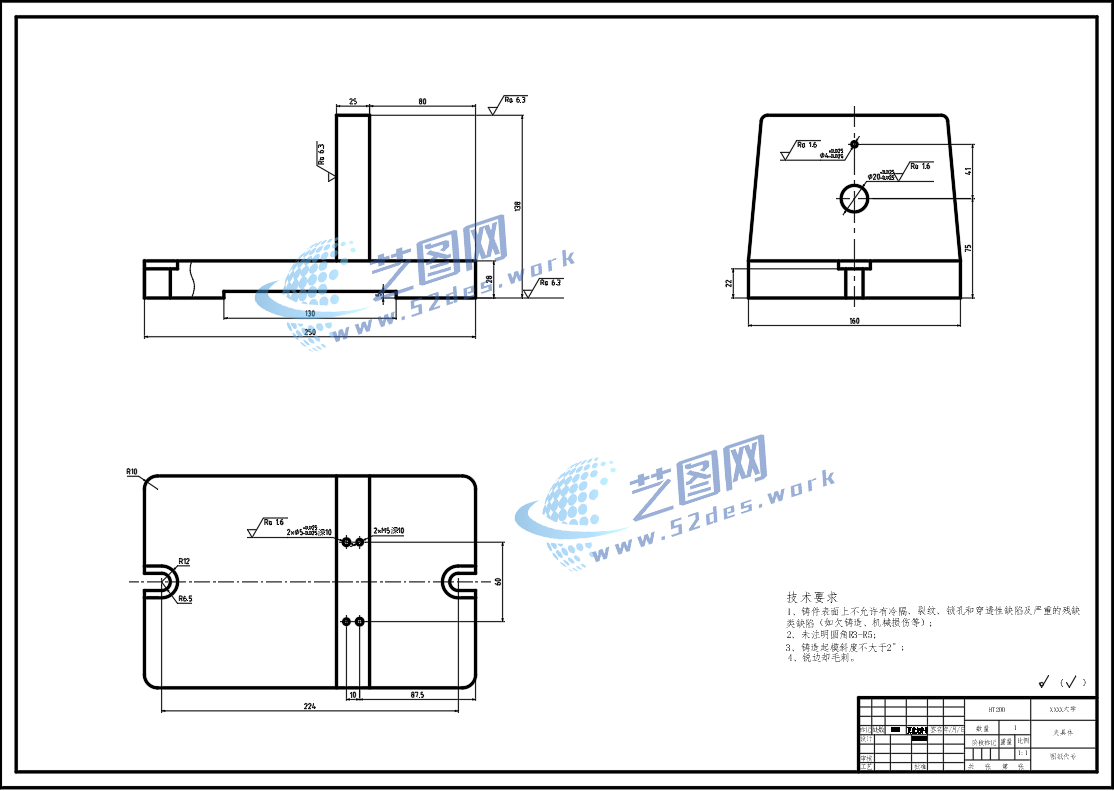

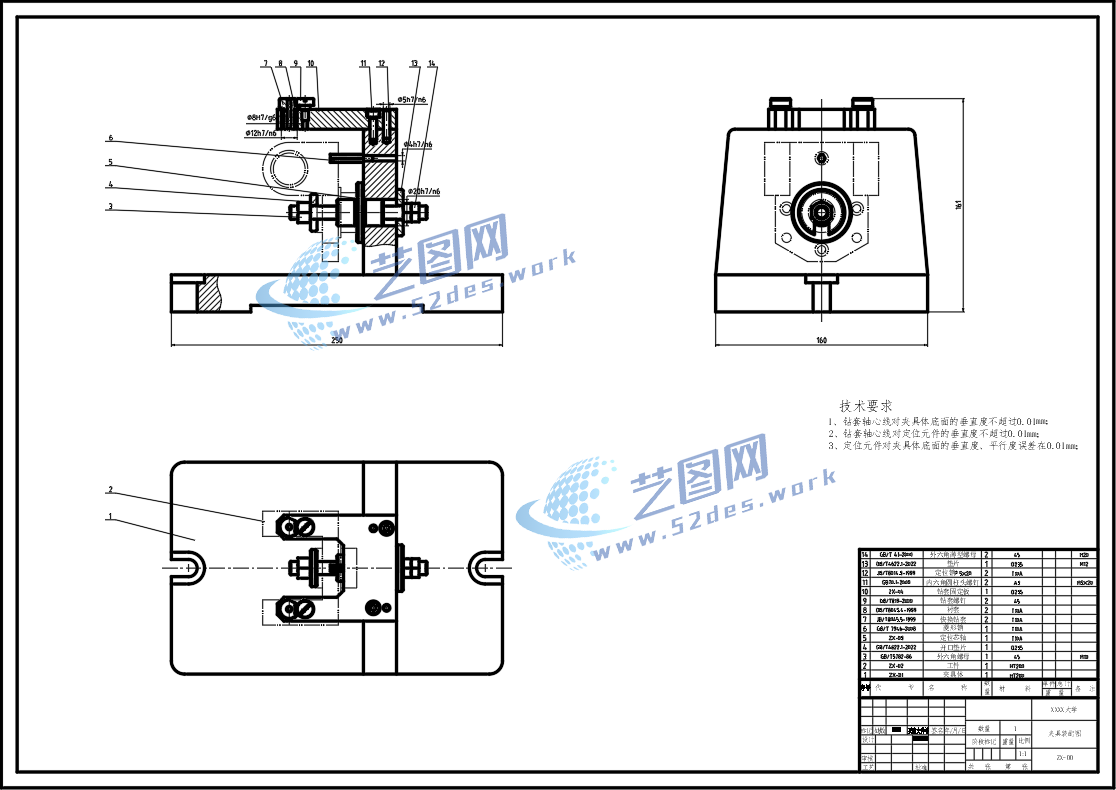

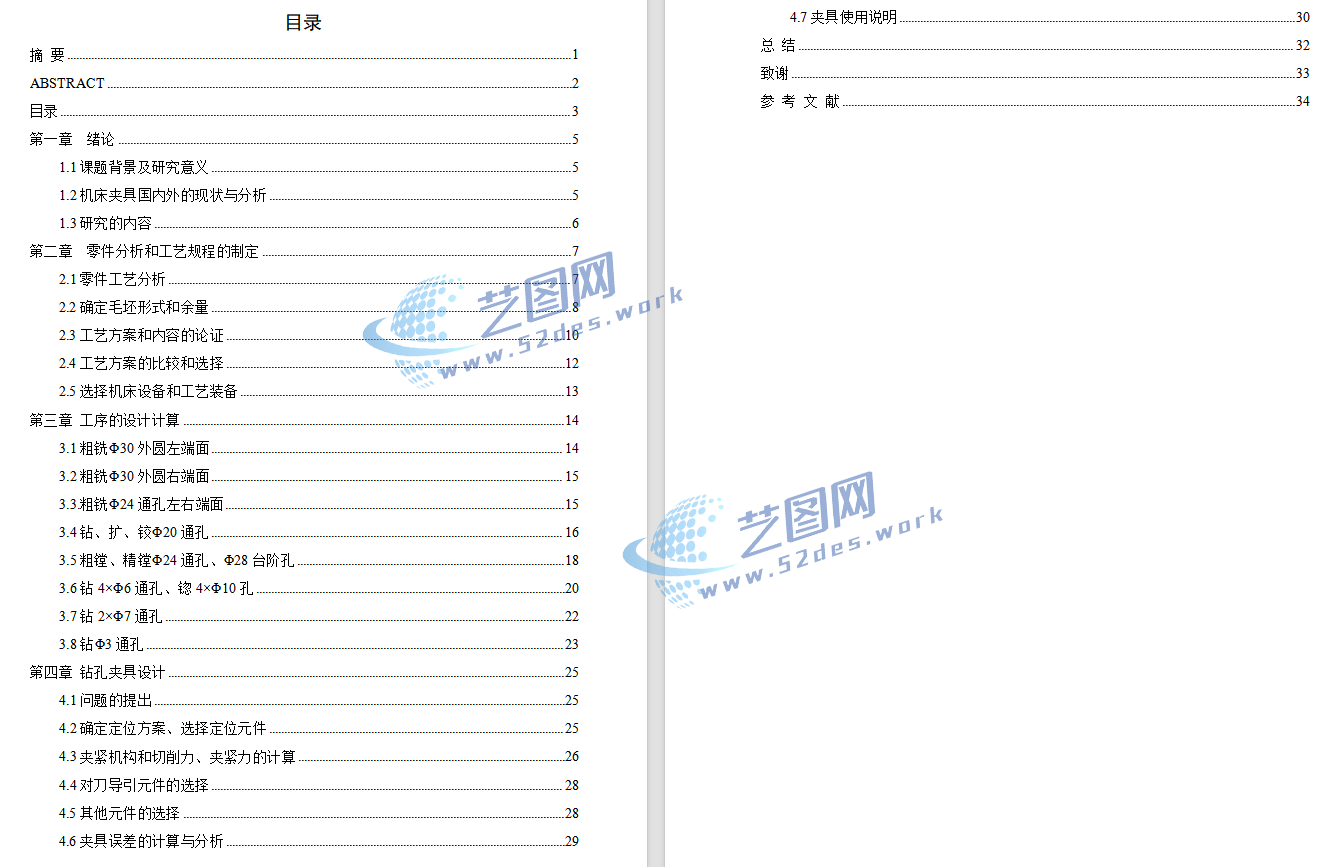

支架夹具CAD装配图 支架CAD零件图 支架CAD夹具体 支架CAD毛坯图机械加工工序卡支架设计说明书内容

夹具采用螺旋压紧机构进行固定，通过压板将工件可靠压紧于定位面上，防止钻削过程中产生松动和偏移。钻套对钻头进行精确导向，提高孔加工精度和加工效率。整体夹具结构紧凑，定位可靠，装夹方便，适用于支架类零件的批量钻孔加工，可有效保证孔的位置尺寸要求和加工质量。
