车辆变速叉钻孔夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25917

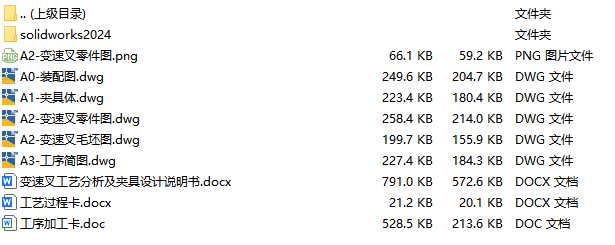

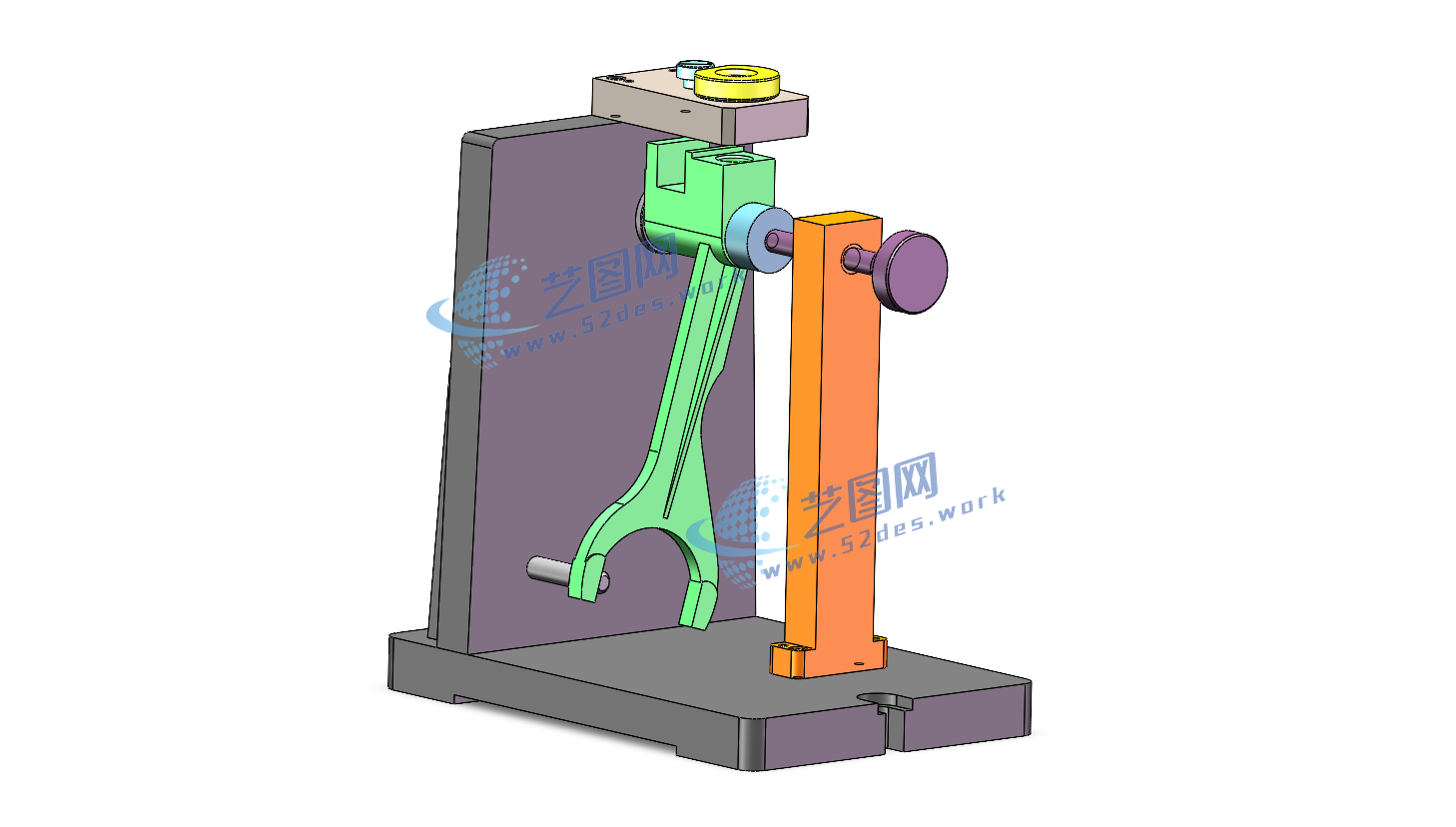

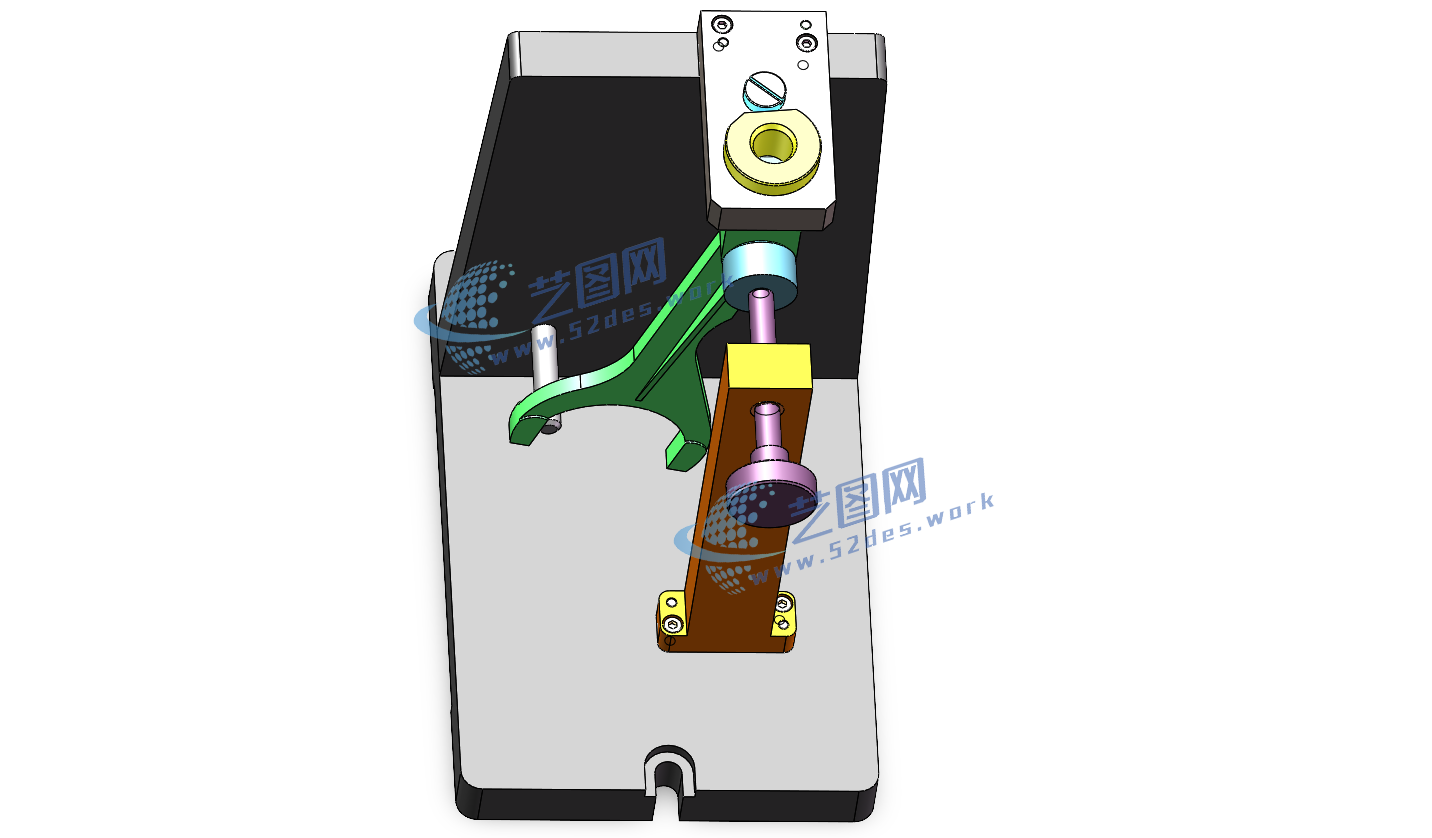

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 车辆变速叉夹具solidworks24版三维装配模型

该车辆变速叉钻孔夹具采用定位销、靠边销以及右侧压块压紧的组合式定位结构，针对变速叉类零件形状复杂、叉口与孔位加工精度要求较高的特点进行设计。夹具通过定位销与工件已有孔位配合，实现主要基准定位，限制工件在加工方向上的移动自由度；同时利用靠边销对侧面进行辅助定位，保证零件安装位置准确，使钻削中心与加工孔轴线保持一致。

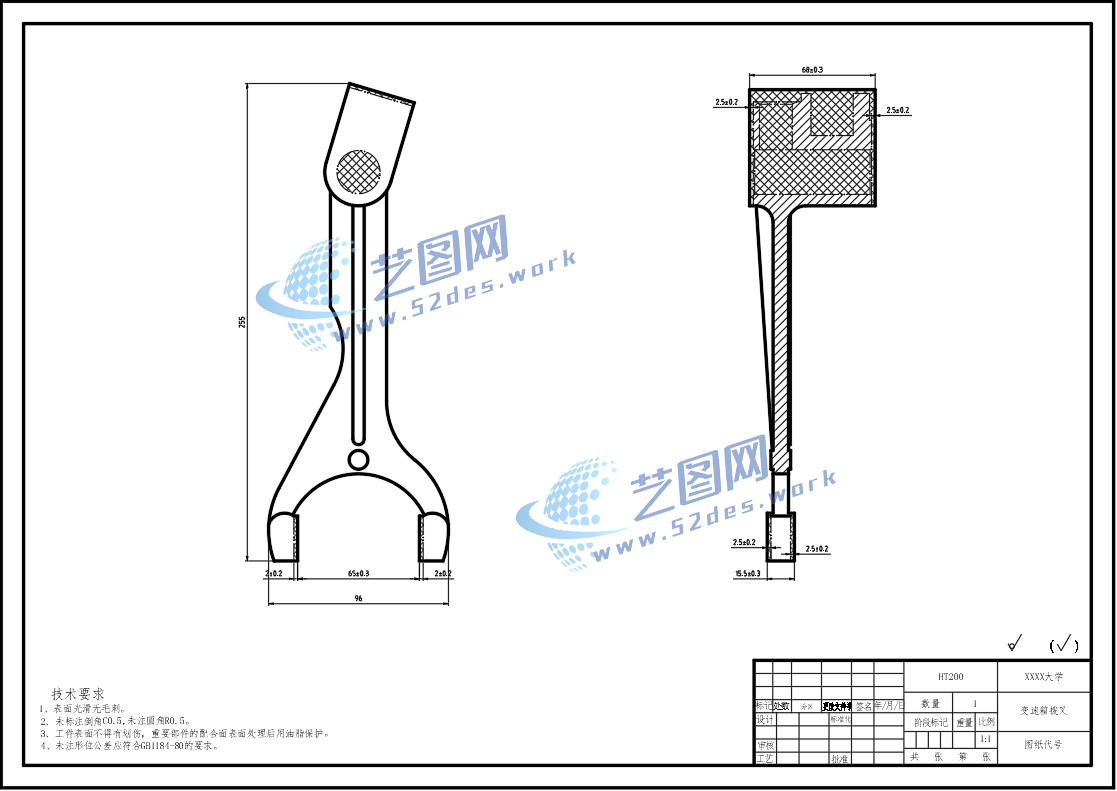

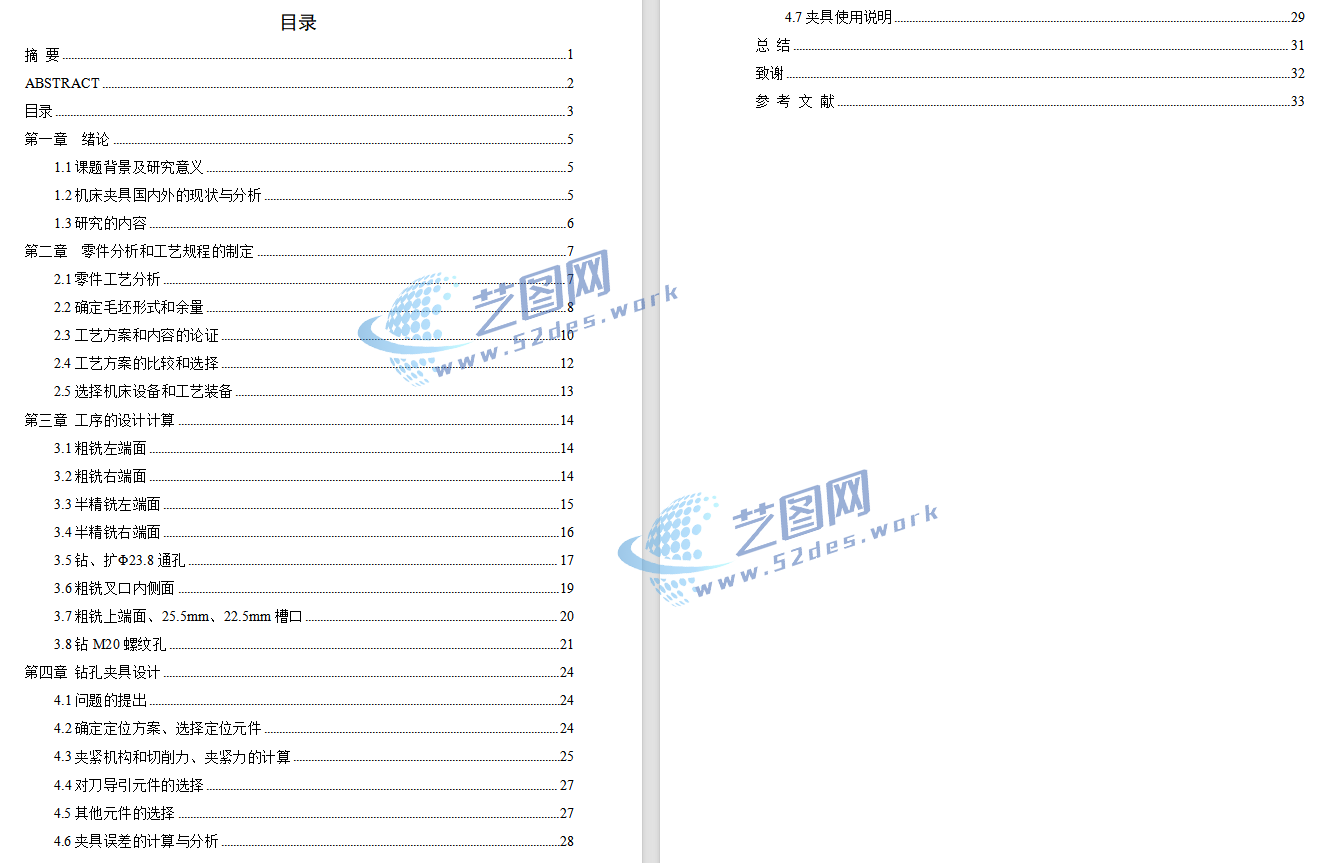

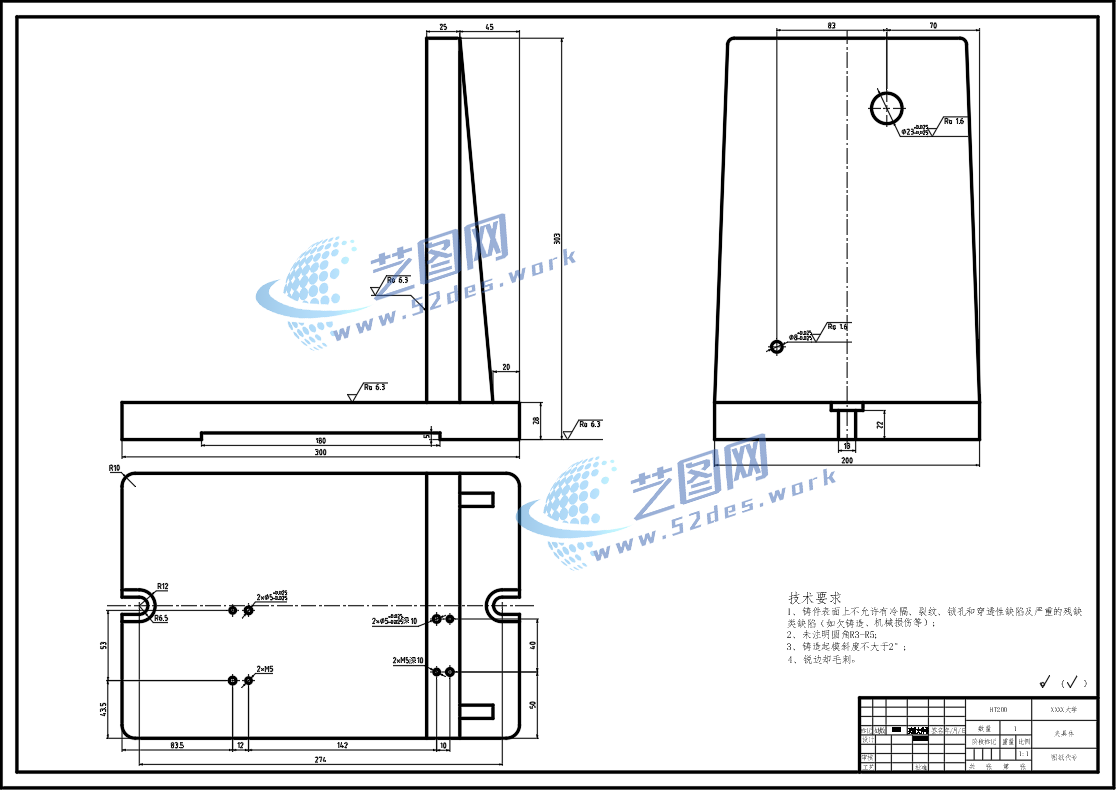

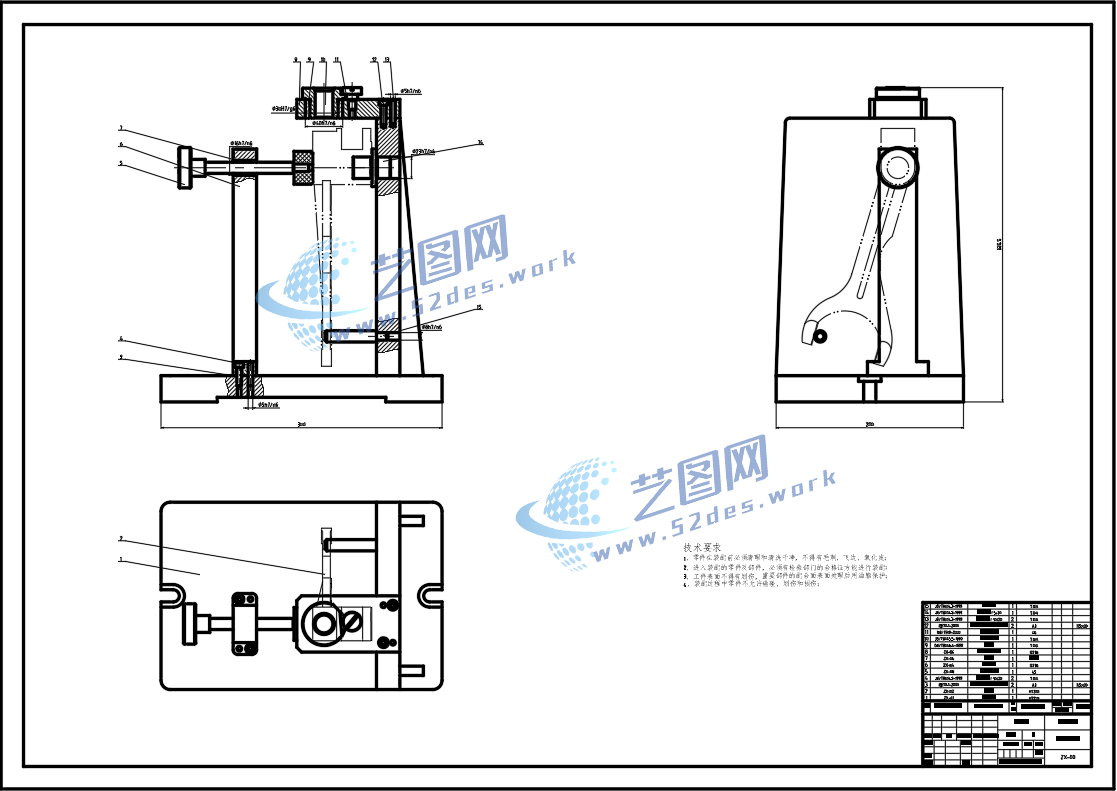

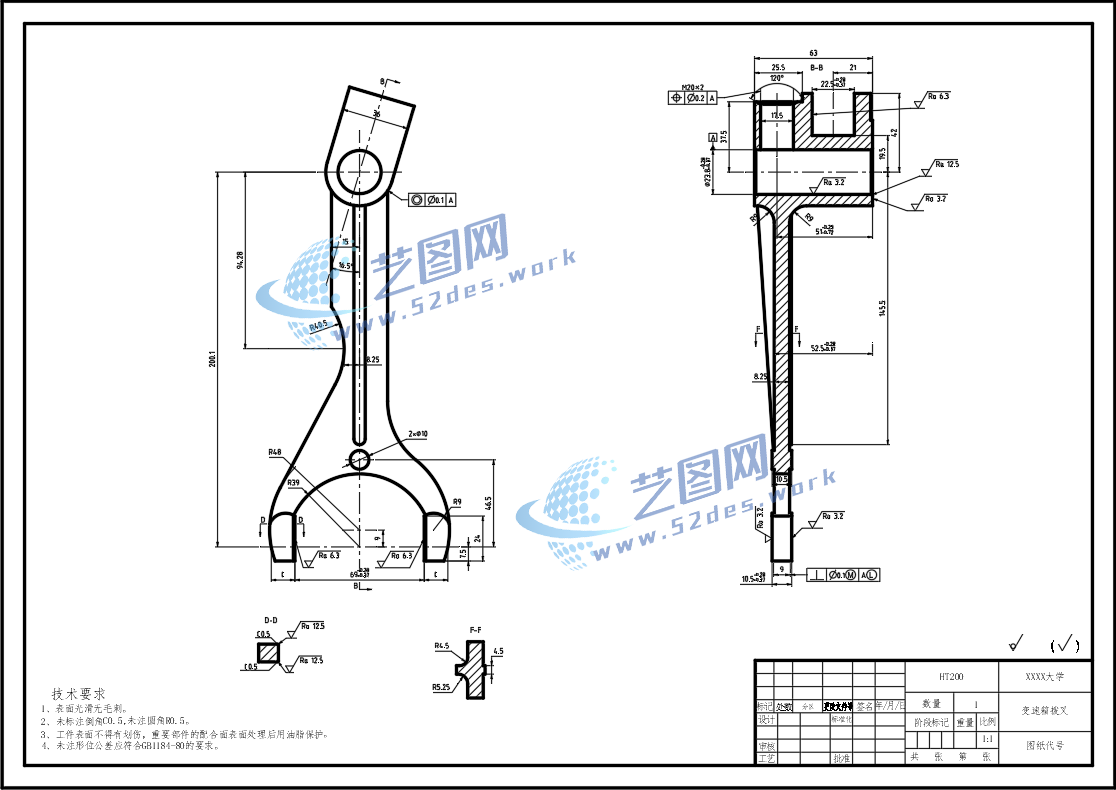

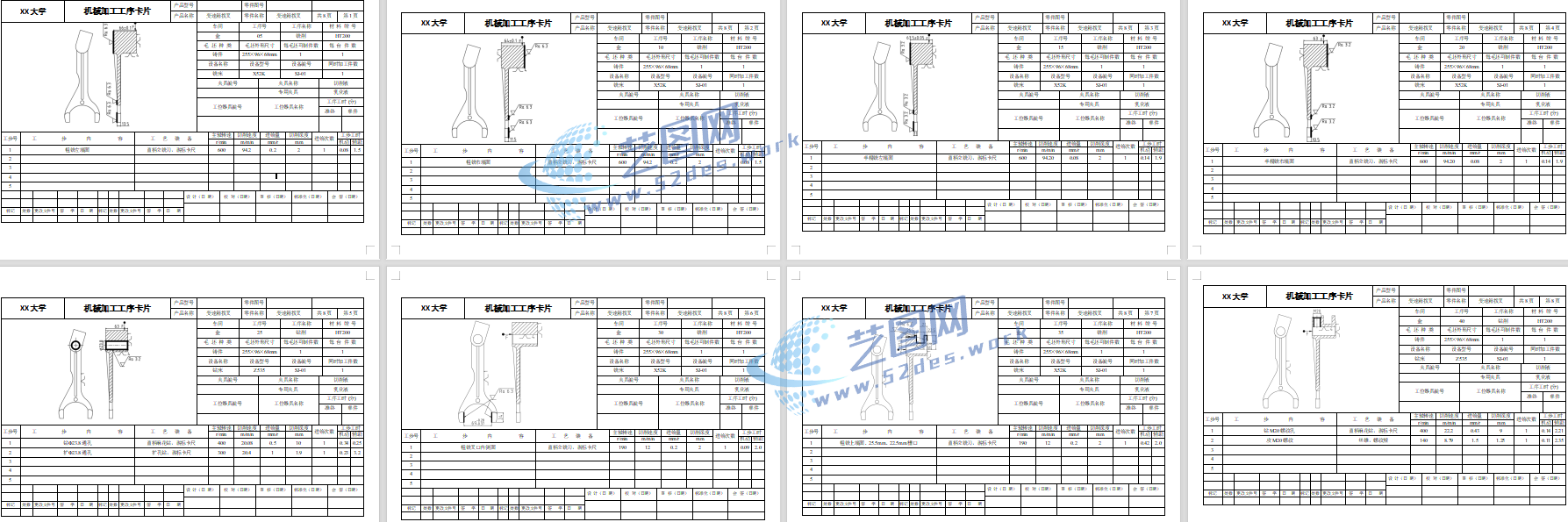

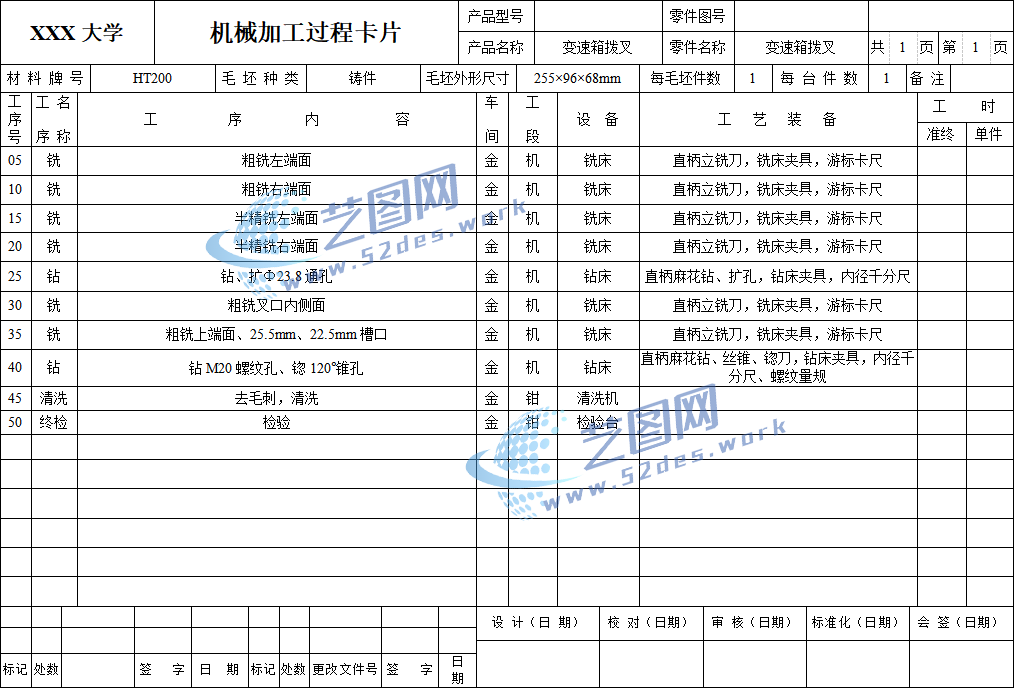

车辆变速叉夹具CAD装配图 车辆变速叉CAD零件图 车辆变速叉CAD夹具体 车辆变速叉CAD毛坯图 机械加工工艺卡 机械加工工序卡 车辆变速叉设计说明书目录 车辆变速叉设计说明书内容

夹紧机构采用右侧压块侧向压紧方式，通过螺旋夹紧机构产生稳定夹紧力，将工件可靠固定在定位元件上。该结构能够有效抵抗钻孔过程中的切削力和振动，避免工件产生偏移，提高孔加工精度。整体夹具具有结构紧凑、定位可靠、操作方便等特点，适用于车辆变速叉零件的钻孔专用加工，提高生产效率和加工一致性。
