文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 杠杆夹具solidworks24版三维装配模型杠杆夹具CAD装配图

该杠杆钻 M4 螺纹孔夹具以 L 型整体夹具体为承载基体，采用圆柱定位销与菱形销组合实现工件一面两销完全定位约束全部自由度，上方通过压紧螺栓带动开口垫片垂直下压贴合工件上端面完成稳定压紧，夹具体底座预留机床安装槽方便工装装夹，整体结构定位精准、拆装便捷，可高效完成杠杆工件 M4 螺纹底孔钻削加工。

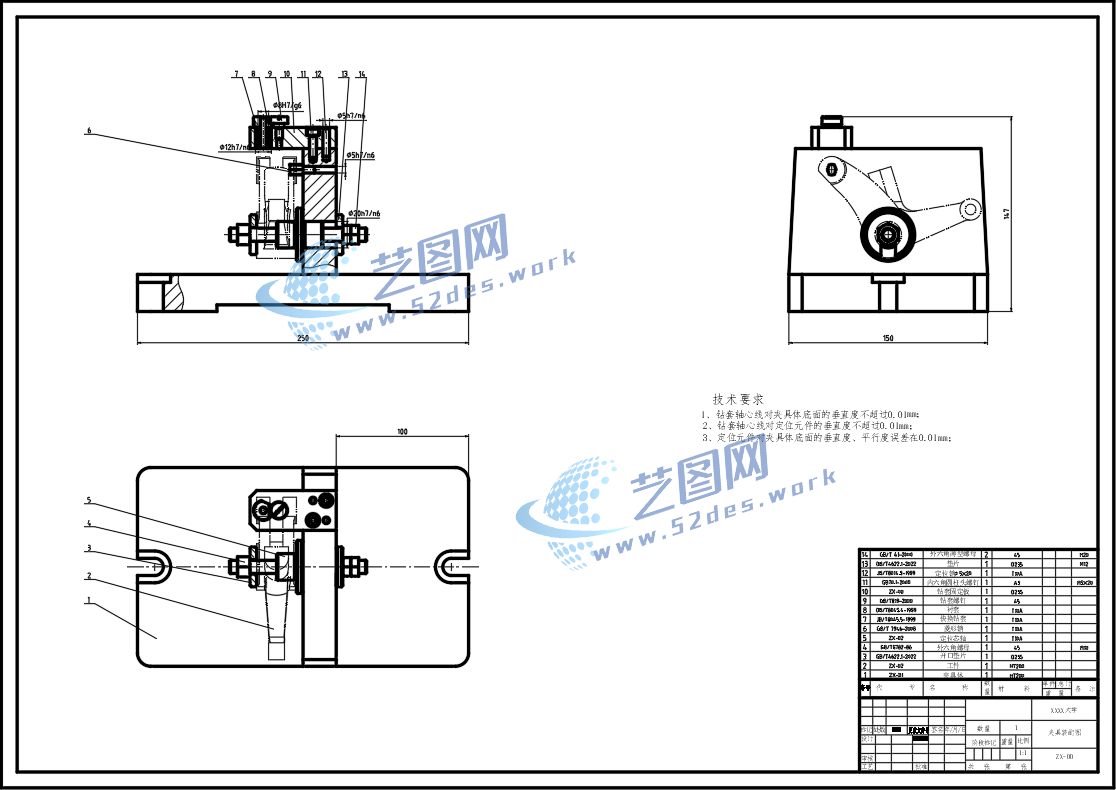

杠杆CAD夹具体 杠杆CAD零件图 杠杆CAD毛坯图机械加工工序卡杠杆设计说明书内容
