文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图
solidworks24版本模型源文件，可编辑，含参数 支架夹具solidworks24版三维装配模型
该支架钻5mm孔夹具针对支架类零件具有中心孔定位、结构刚性要求高以及孔加工位置精度要求严格等特点设计，采用芯轴与削边销组合定位方案，实现工件精确定位。夹具利用芯轴与支架基准孔进行配合，将工件中心位置准确固定，通过孔定位方式保证加工孔与零件基准之间的位置关系；同时采用削边销作为辅助定位元件，对工件进行周向限位，消除零件旋转自由度，避免钻削过程中受到切削力影响产生偏移。

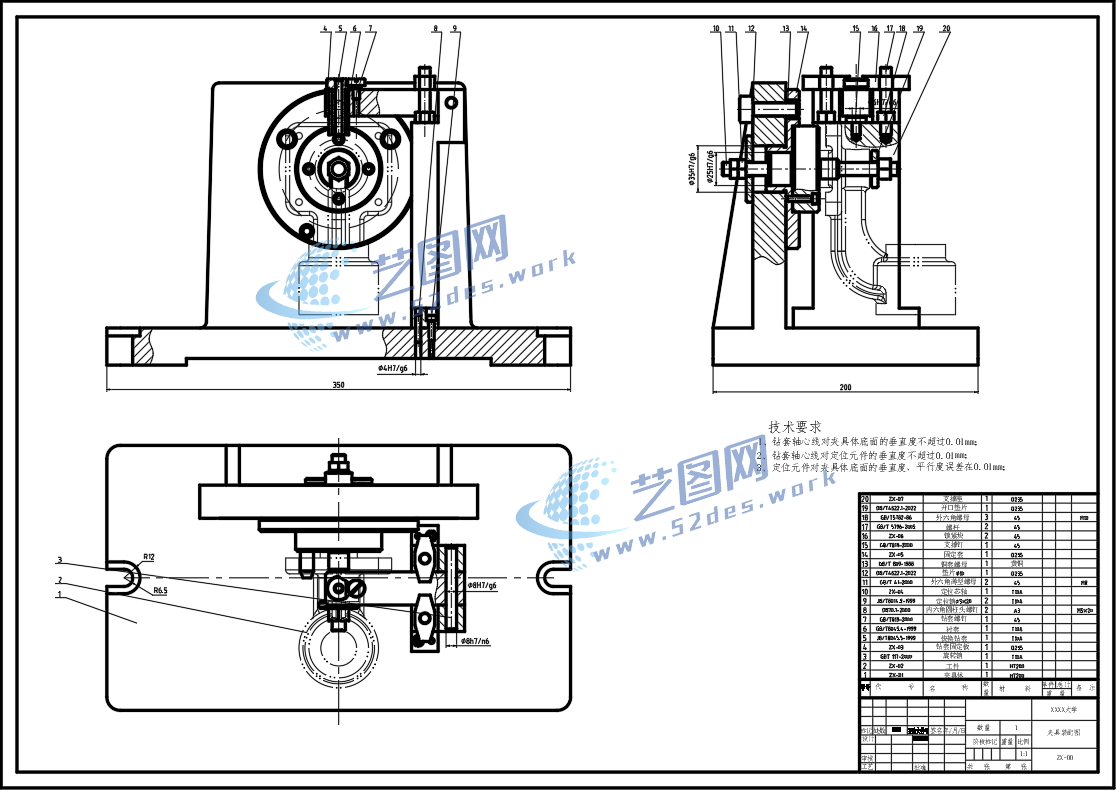

支架夹具CAD装配图

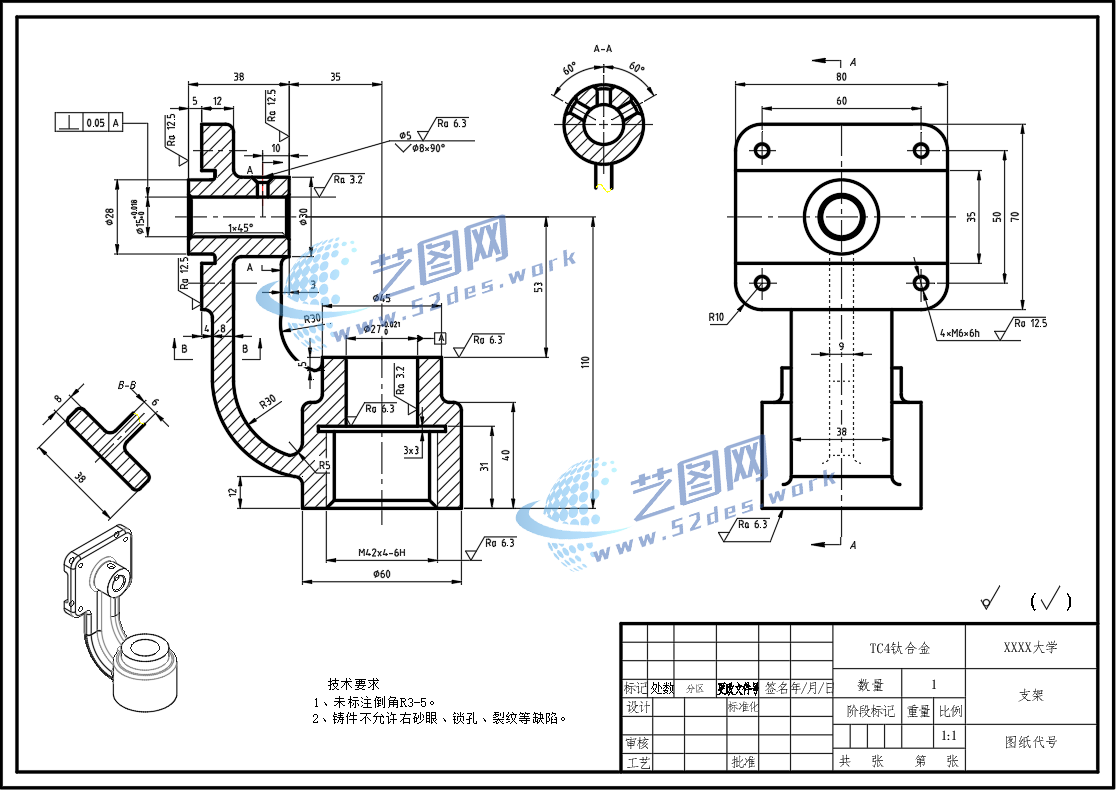

支架CAD零件图

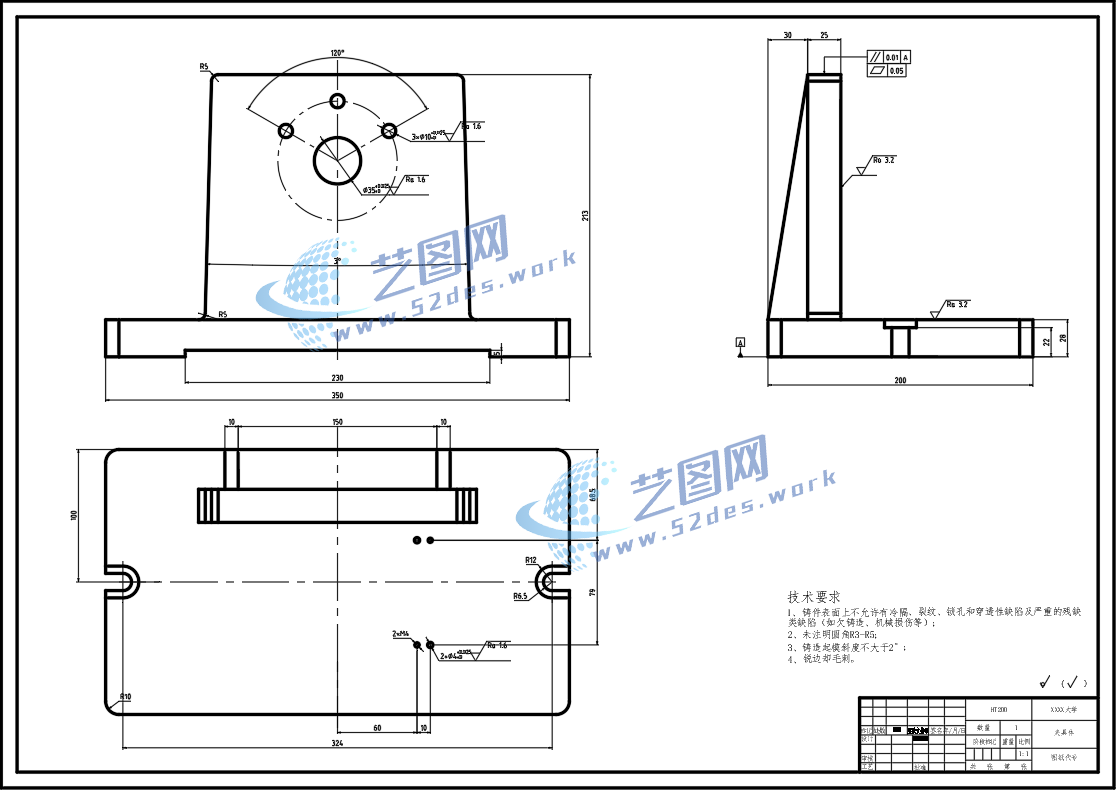

支架CAD夹具体
支架CAD毛坯图

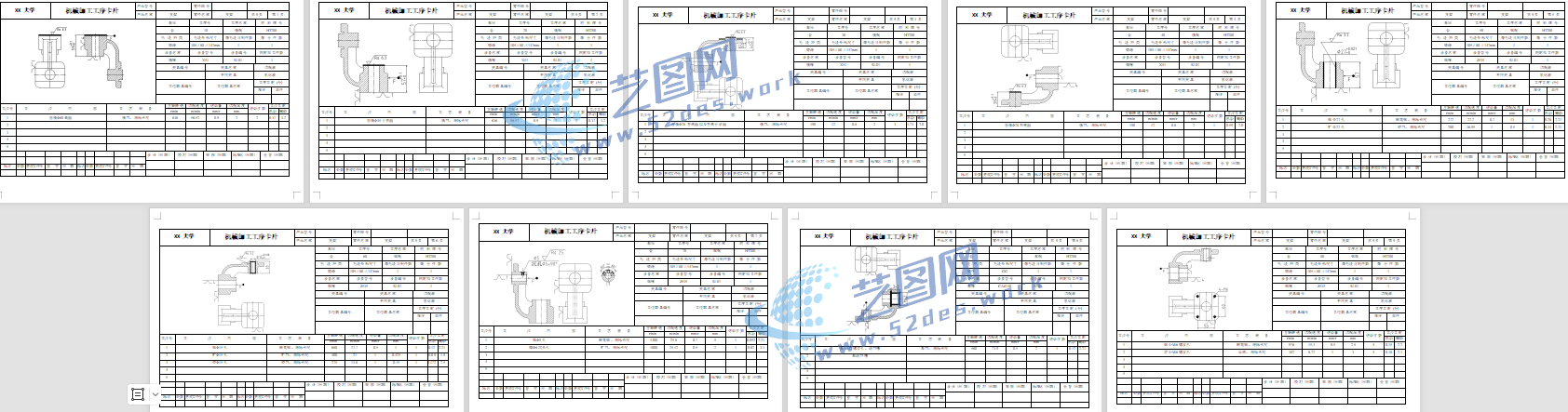

机械加工工序卡

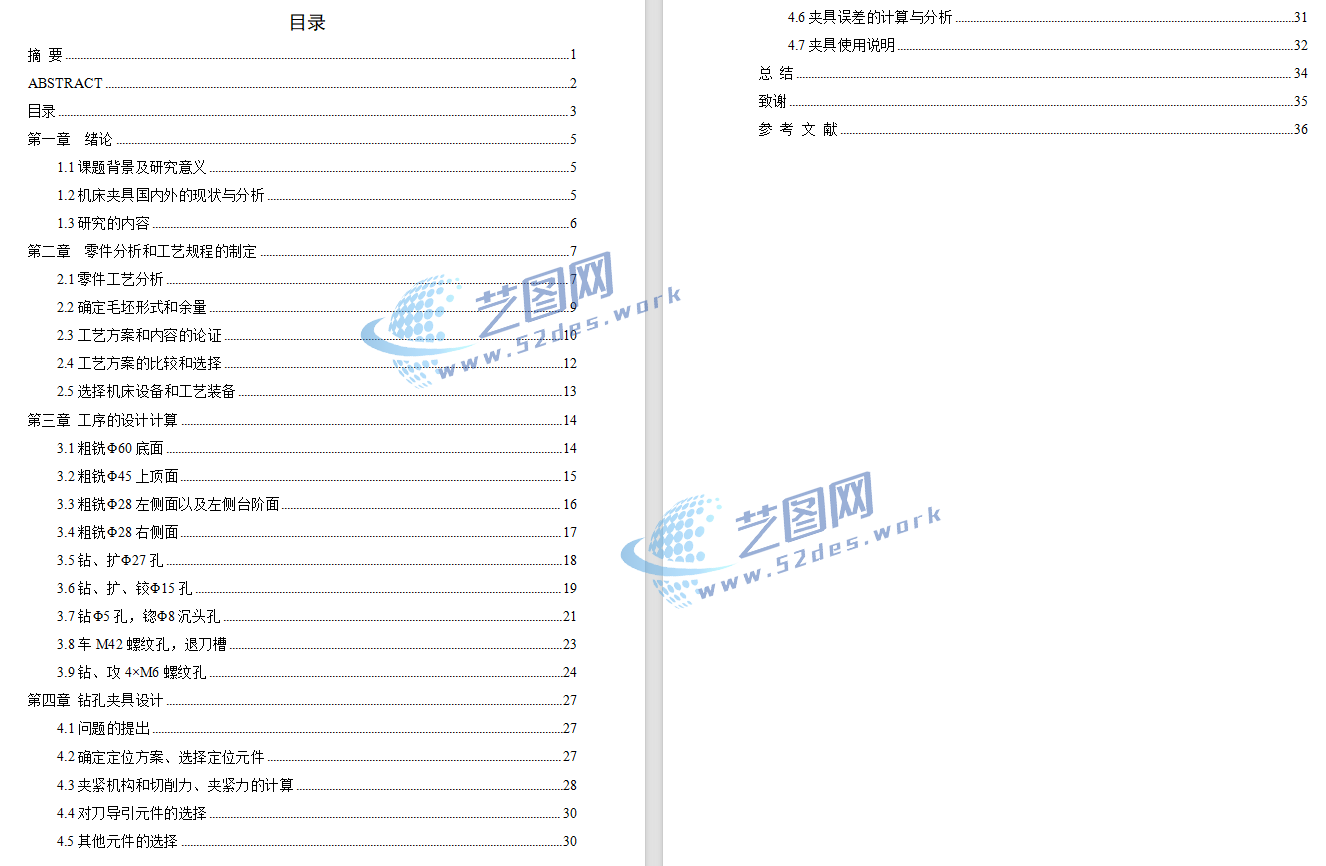

支架设计说明书内容
夹具采用立式安装结构，工件通过芯轴、削边销以及支撑面共同形成稳定定位体系，上方设置钻模板和固定钻套，对Φ5mm孔加工进行精确导向。夹紧机构采用顶部压板压紧方式，使工件贴合定位面，保证加工过程中的刚性与稳定性。整体结构布局紧凑，定位可靠，能够有效提高小孔钻削过程中的加工精度，适用于支架类零件批量生产加工
