发动机曲轴铣槽夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25924

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数

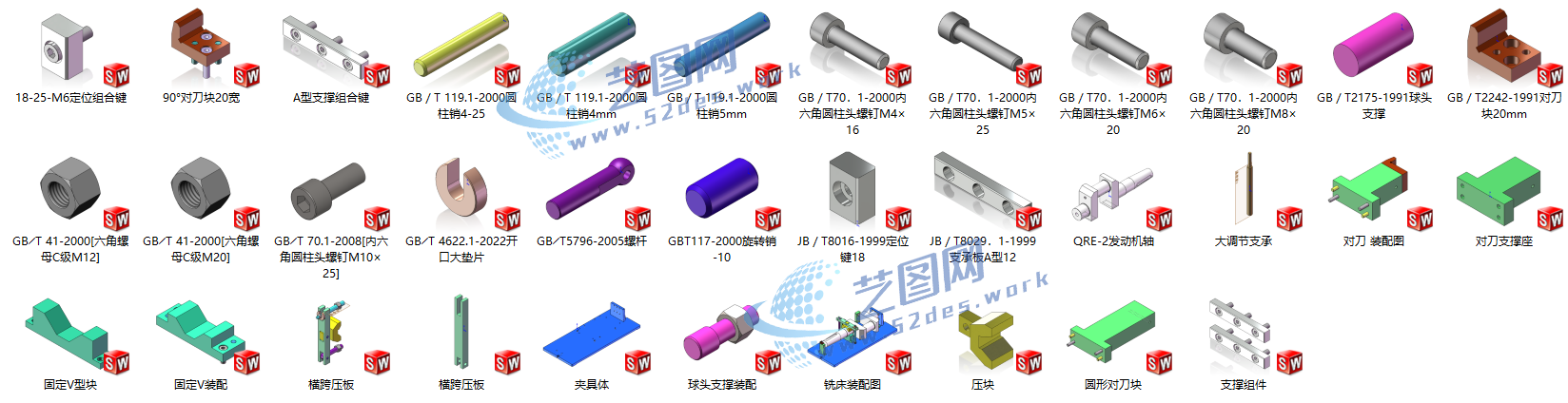

该发动机曲轴铣槽夹具采用双端支撑定位与轴向压紧相结合的专用铣削夹具结构，主要由夹具体、V形支撑座、端部定位机构、压紧装置以及辅助支撑组件组成。夹具针对曲轴类零件长度较大、轴颈分布复杂且加工槽位置精度要求高的特点，采用两端轴颈作为主要定位基准，通过支撑座承托曲轴回转中心，保证工件轴线稳定；同时利用端部定位结构限制轴向窜动，避免铣槽过程中因切削力造成位置偏移 发动机曲轴夹具solidworks24版三维装配模型

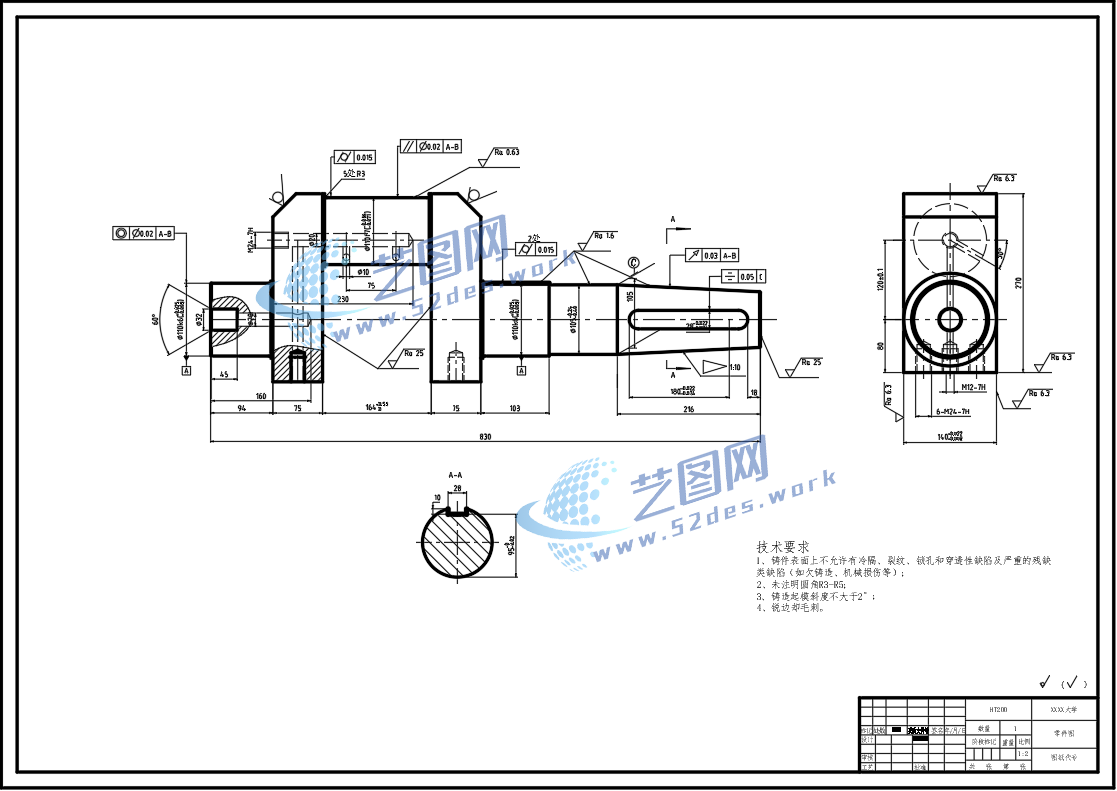

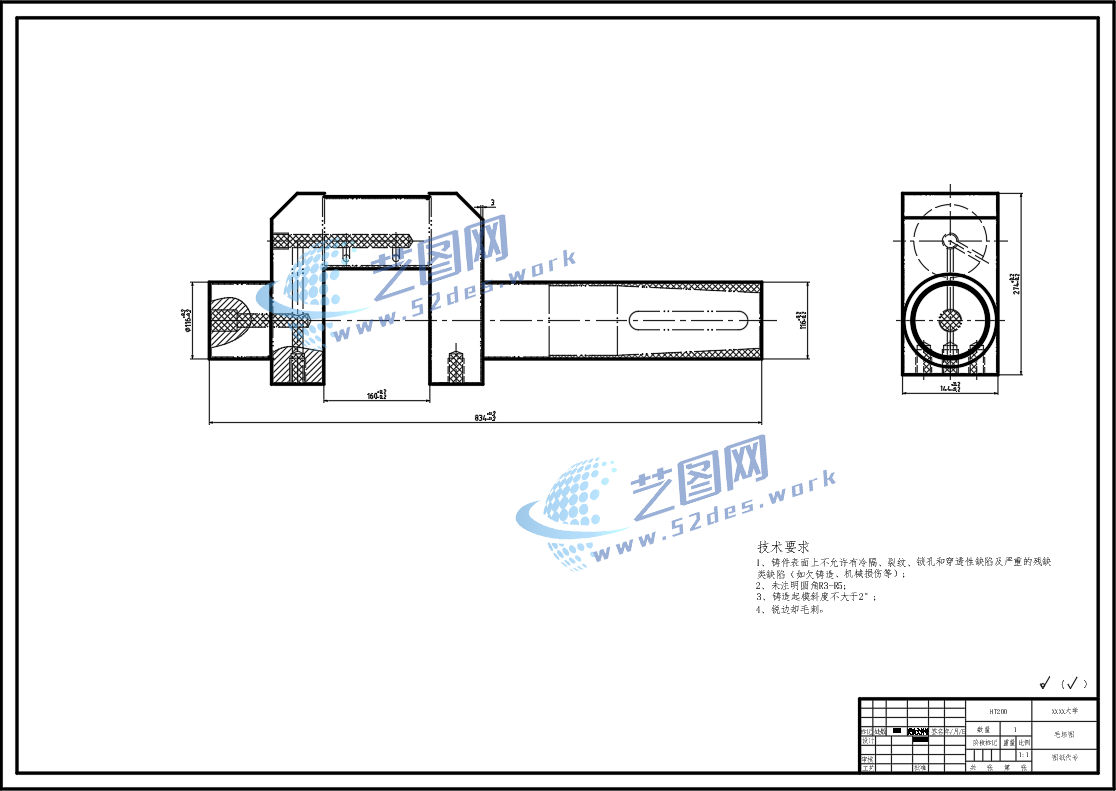

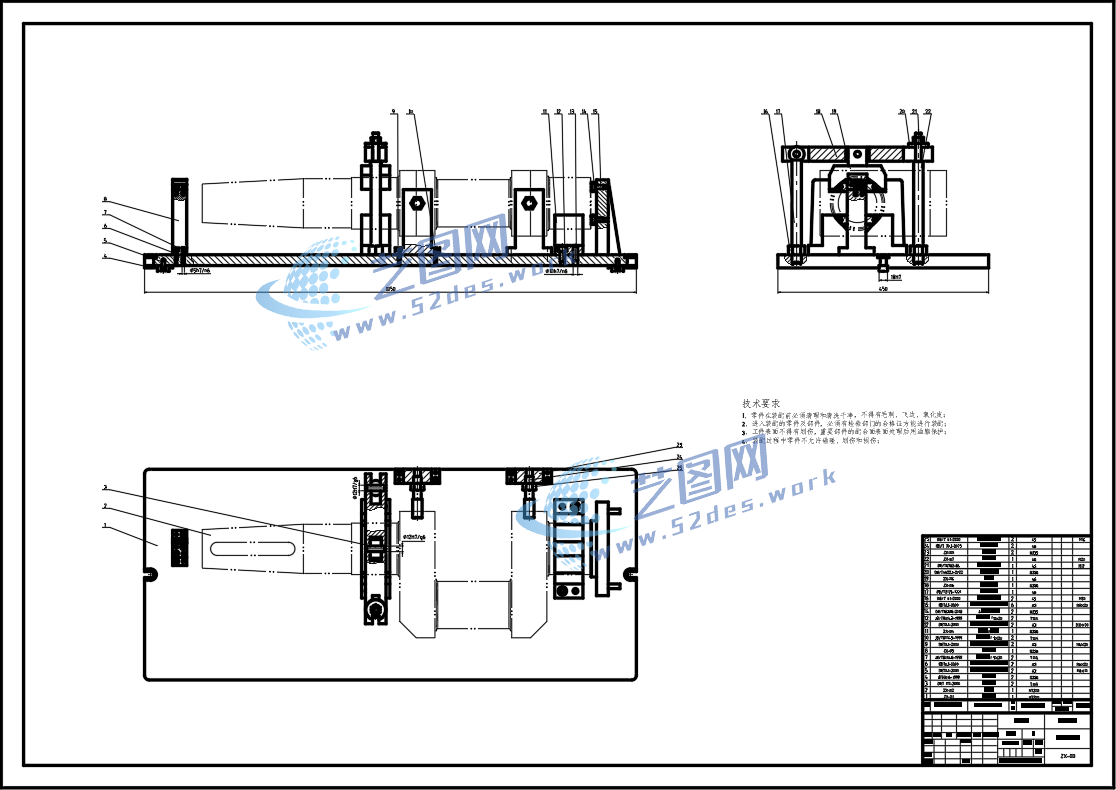

发动机曲轴夹具CAD装配图 发动机曲轴CAD零件图 发动机曲轴CAD夹具体发动机曲轴CAD毛坯图

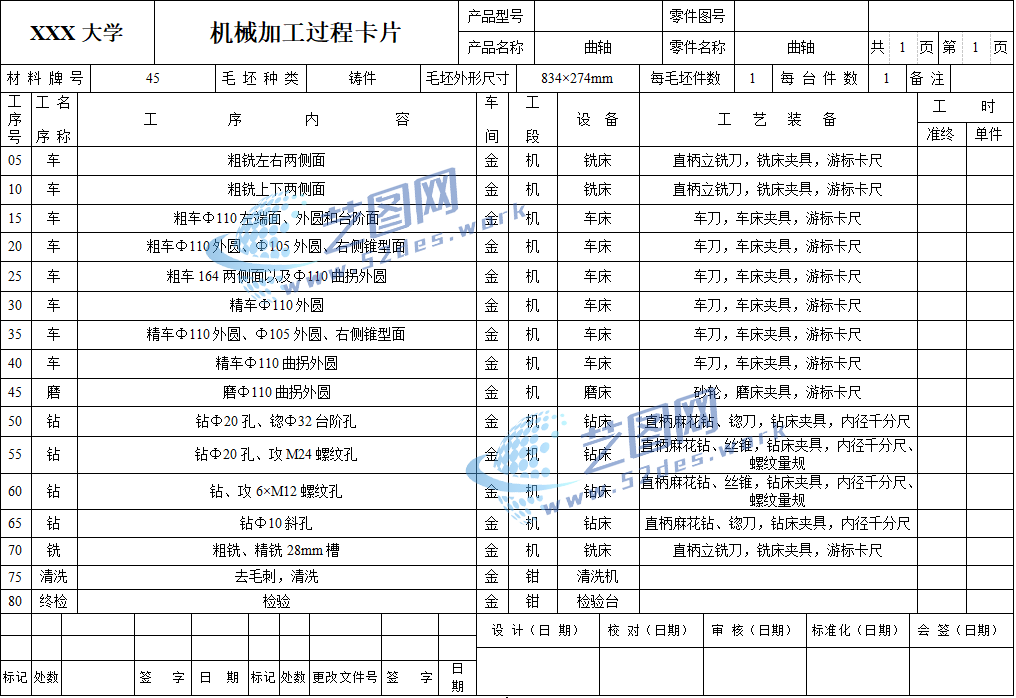

机械加工工序卡

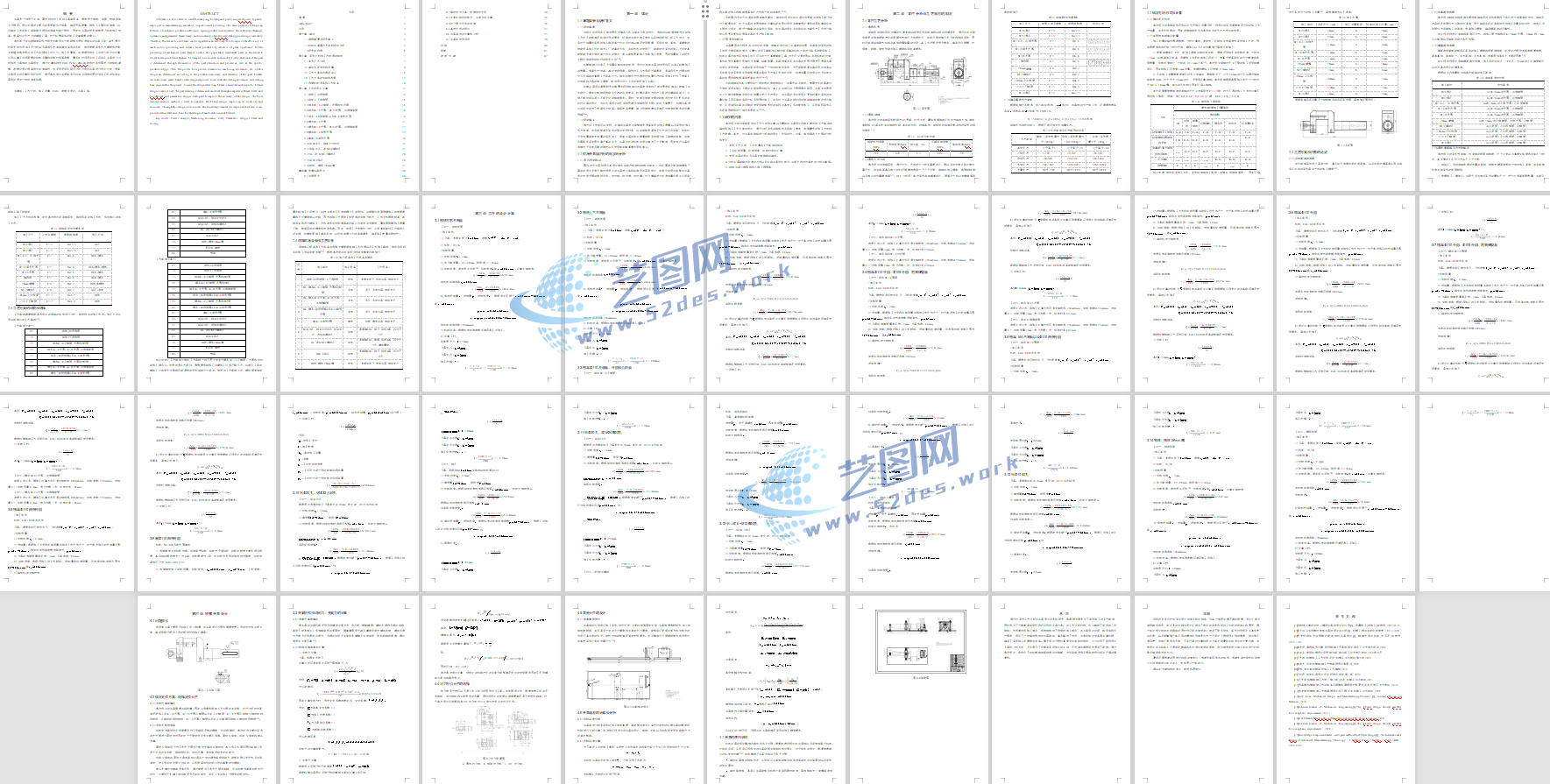

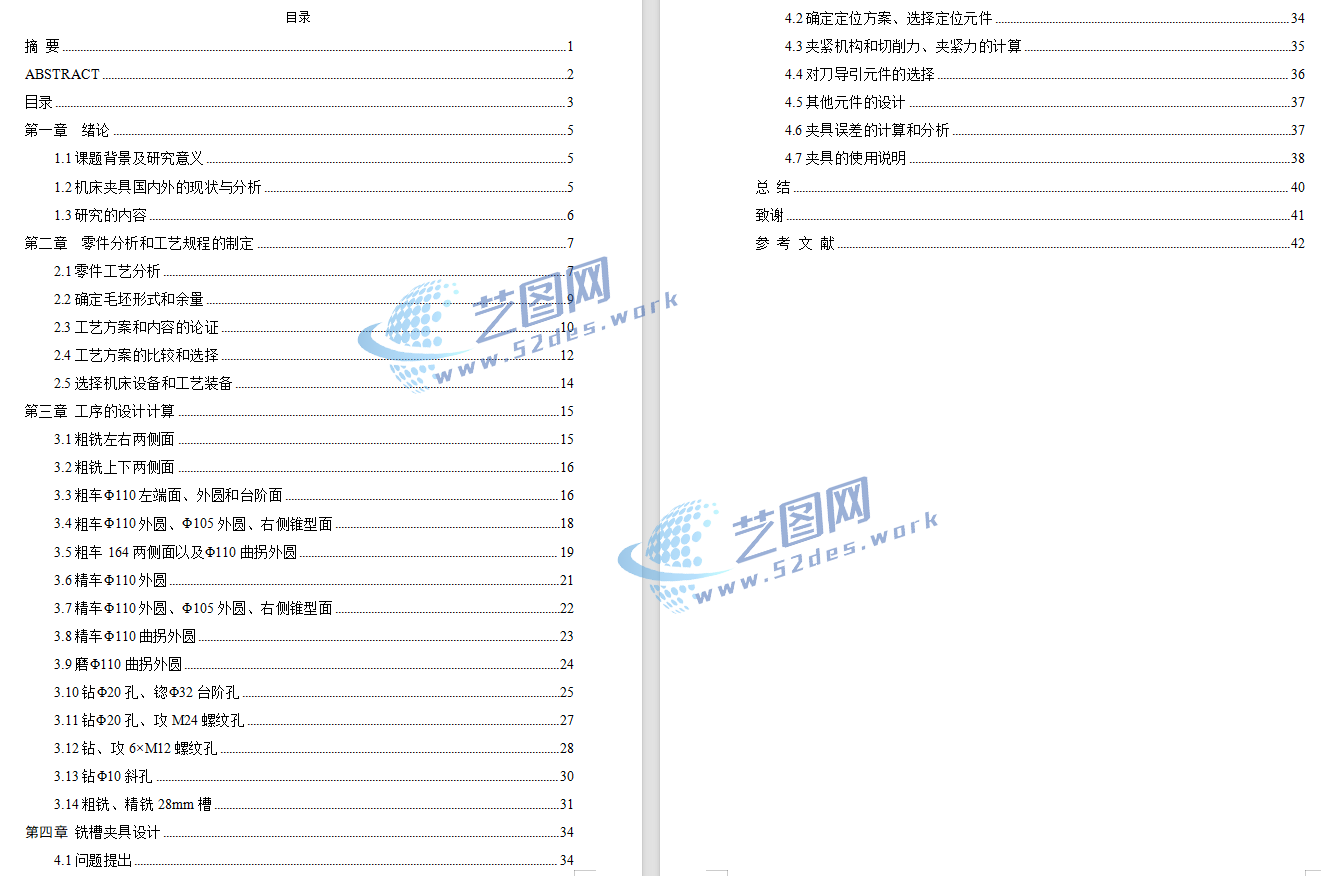

发动机曲轴设计说明书内容

该夹具根据发动机曲轴铣槽工序进行专用化设计，采用“多点支撑+轴向限位”的定位方式，通过多个支承点共同承担曲轴重量和加工载荷，降低细长轴零件加工时的挠曲变形。中部设置压紧机构，使夹紧力靠近加工区域，提高切削稳定性；两端支撑采用分布式结构，便于曲轴装卸及尺寸调整。该结构能够有效控制铣槽过程中的振动和偏移，提高槽加工位置精度，适用于发动机曲轴、传动轴等长轴类零件的铣削加工。
