油槽清洗机壳体铣端面夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25926

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 油槽清洗机壳体夹具solidworks24版三维装配模型

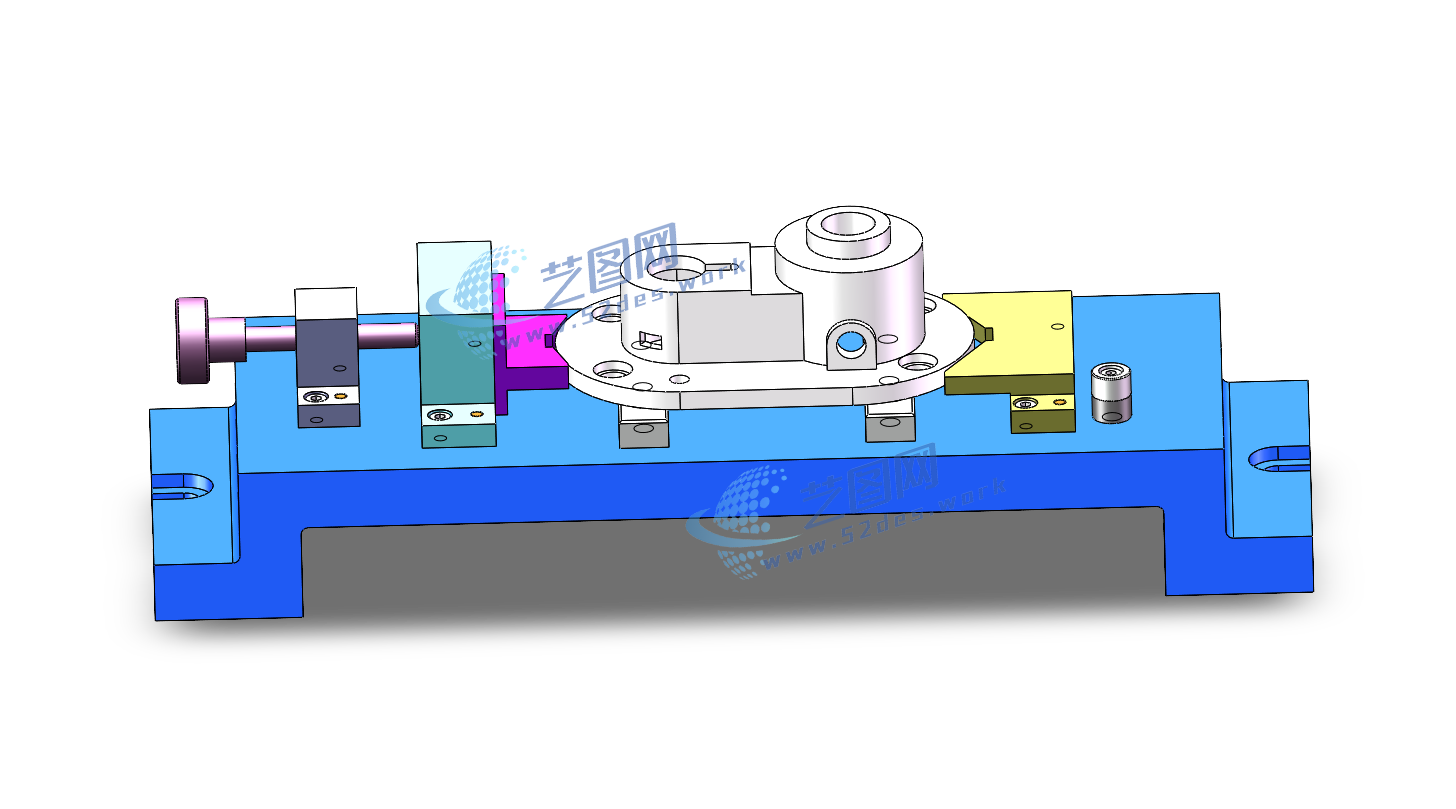

该油槽清洗机壳体铣端面夹具采用专用铣床夹具结构，主要由夹具体、A型支撑板、V型块、圆形对刀块、定位元件及压紧机构组成。夹具根据壳体类零件结构特点进行定位设计，采用V型块对工件外圆进行定位，实现径向方向约束，同时利用A型支撑板对工件端面进行支撑，限制工件轴向移动及转动自由度，使工件满足六点定位要求，保证壳体端面铣削加工时的位置精度和稳定性。

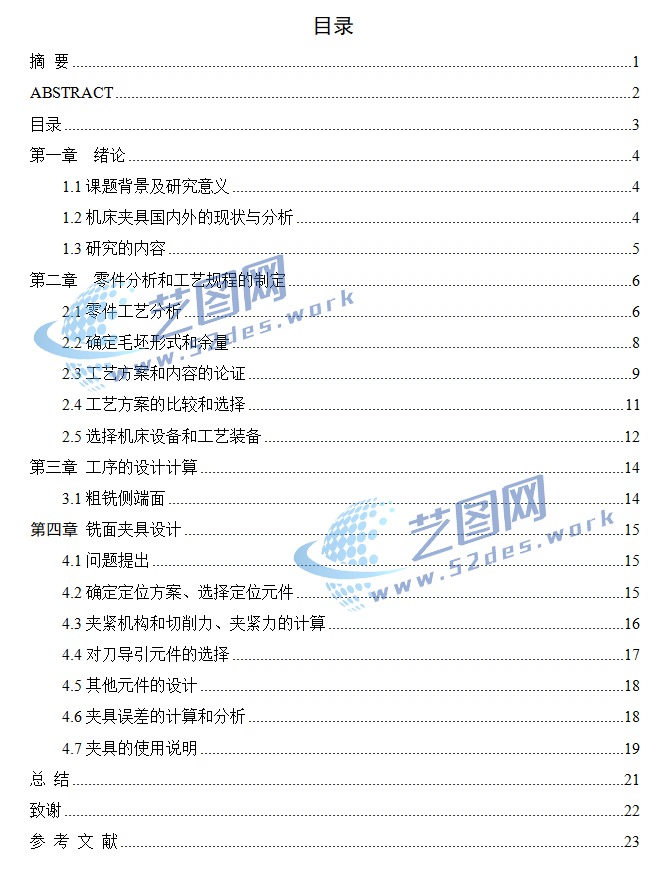

油槽清洗机壳体夹具CAD装配图 油槽清洗机壳体CAD零件图 油槽清洗机壳体CAD夹具体 油槽清洗机壳体CAD毛坯图机械加工工序卡 油槽清洗机壳体设计说明书目录 油槽清洗机壳体设计说明书内容

夹具采用压板式夹紧机构，通过螺旋压紧装置将工件可靠固定于定位支撑面上，防止铣削过程中因切削力产生偏移。圆形对刀块用于确定铣刀加工位置，提高端面加工精度和调整效率。整体夹具结构紧凑，定位可靠，装夹方便，可有效保证油槽清洗机壳体端面的尺寸精度和平面质量，适用于壳体类零件批量铣削加工。
