变速箱二轴铣槽夹具设计CAD图纸+solidworks24三维模型+说明书｜C25931

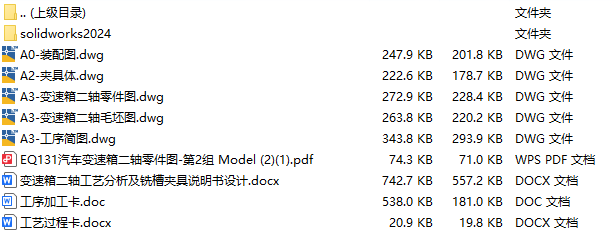

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数

该变速箱二轴铣槽夹具采用专用轴类零件铣削定位工装结构设计，主要由夹具体、V型支撑定位机构、轴向限位元件、压紧装置以及辅助支撑组件组成。针对变速箱二轴属于长轴类零件、铣槽加工过程中易产生振动和位置偏移的问题，夹具采用V型块对轴外圆进行定位，通过多点支撑限制工件径向自由度，并结合端部定位结构实现轴向约束，保证二轴在铣槽加工过程中的稳定性和加工精度。

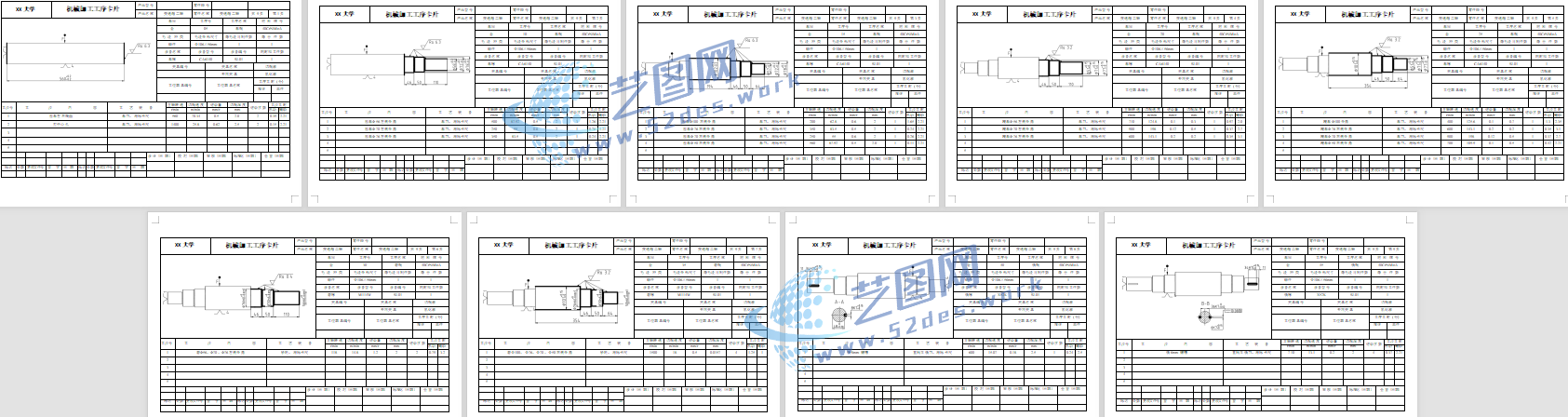

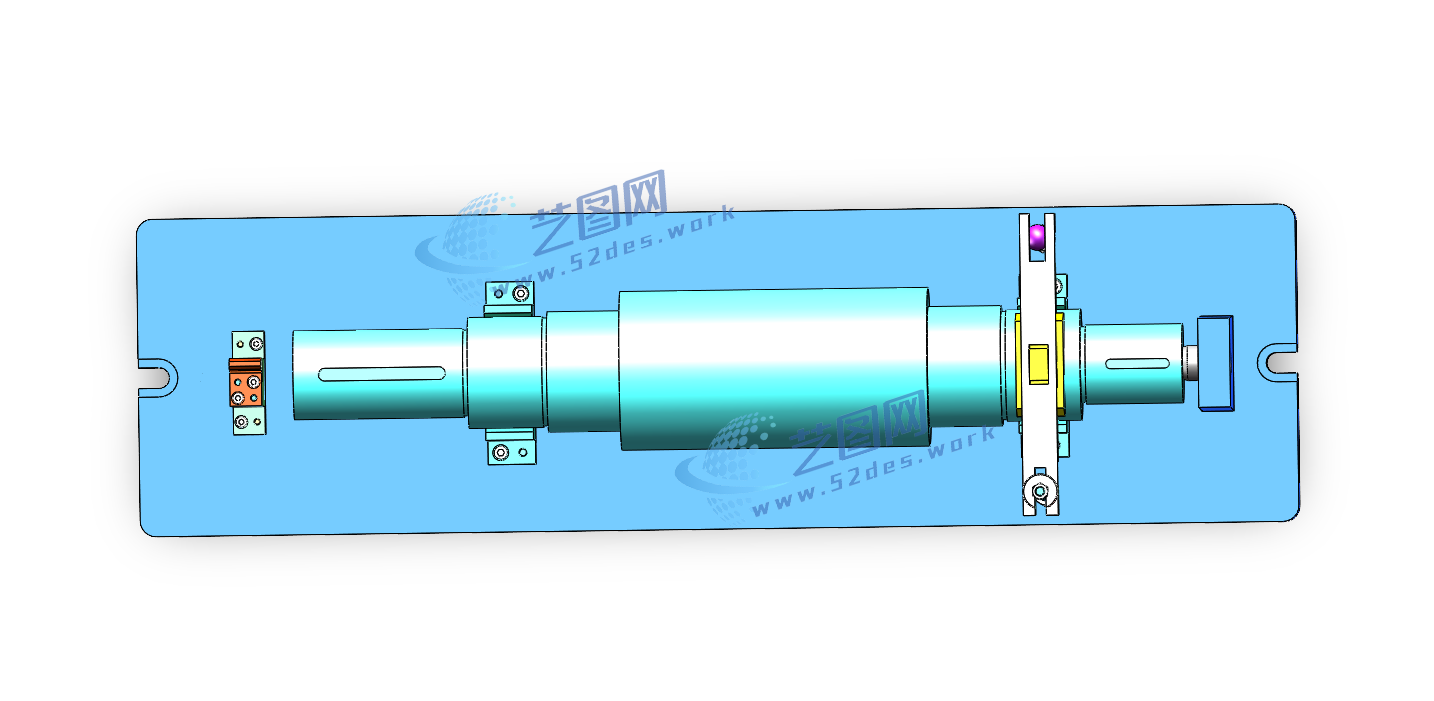

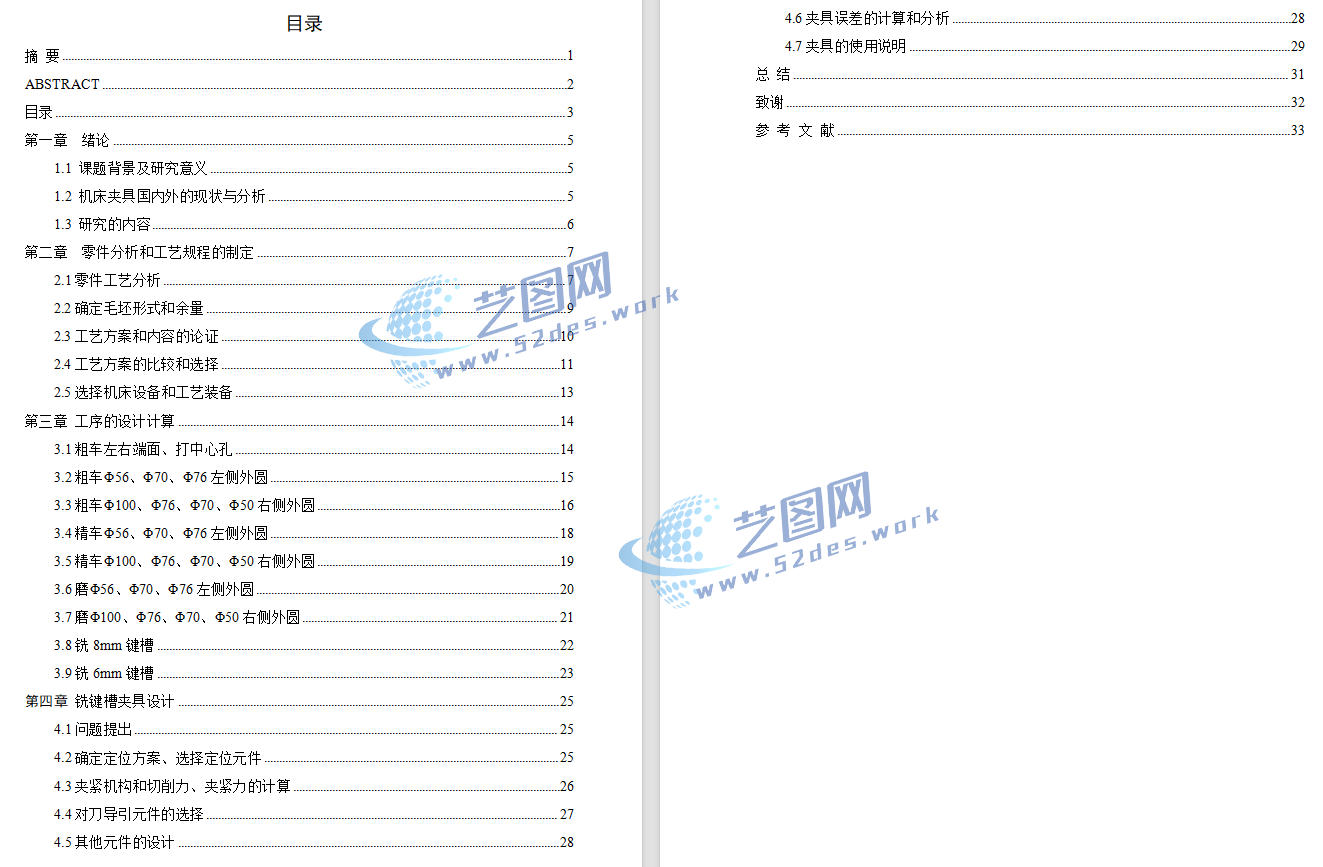

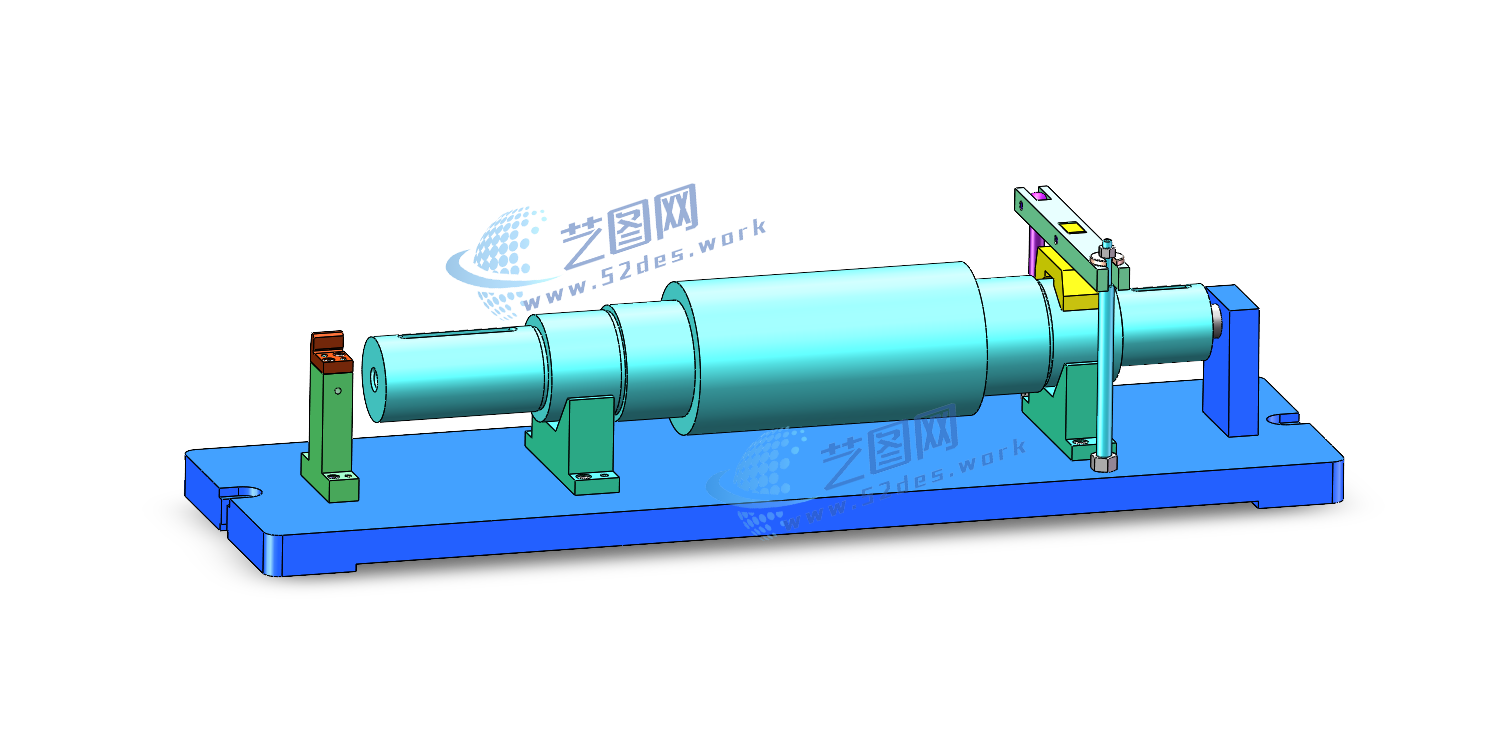

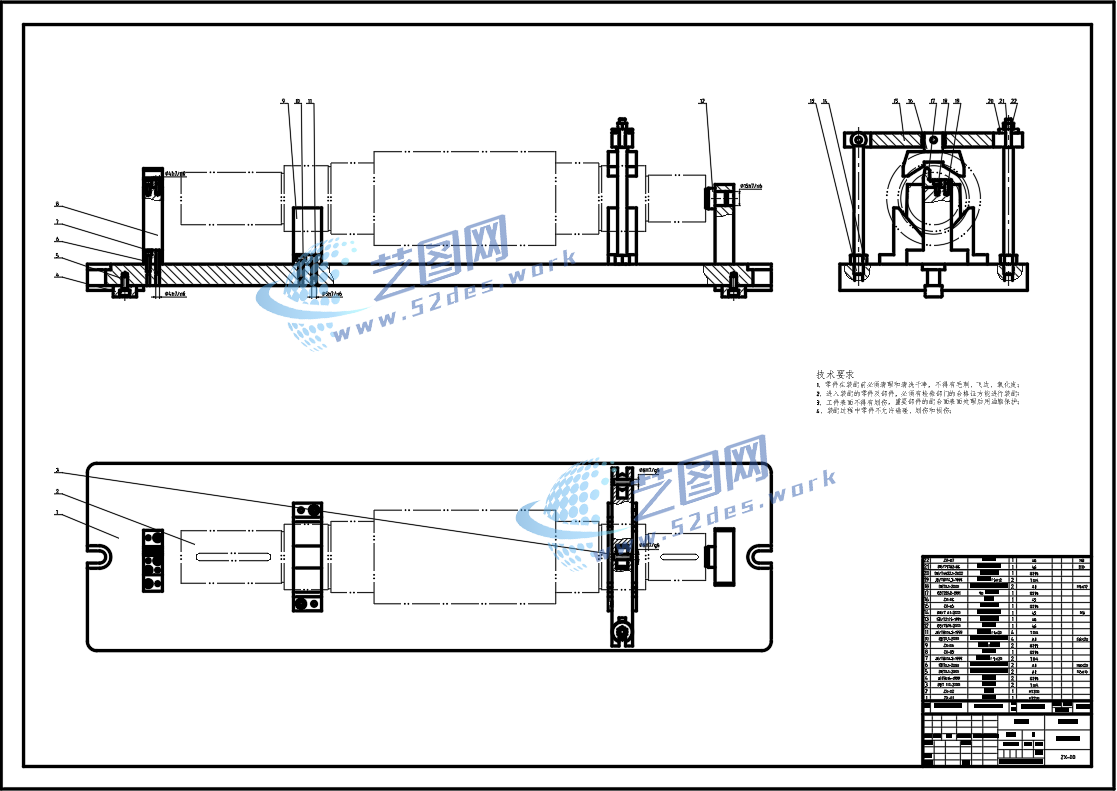

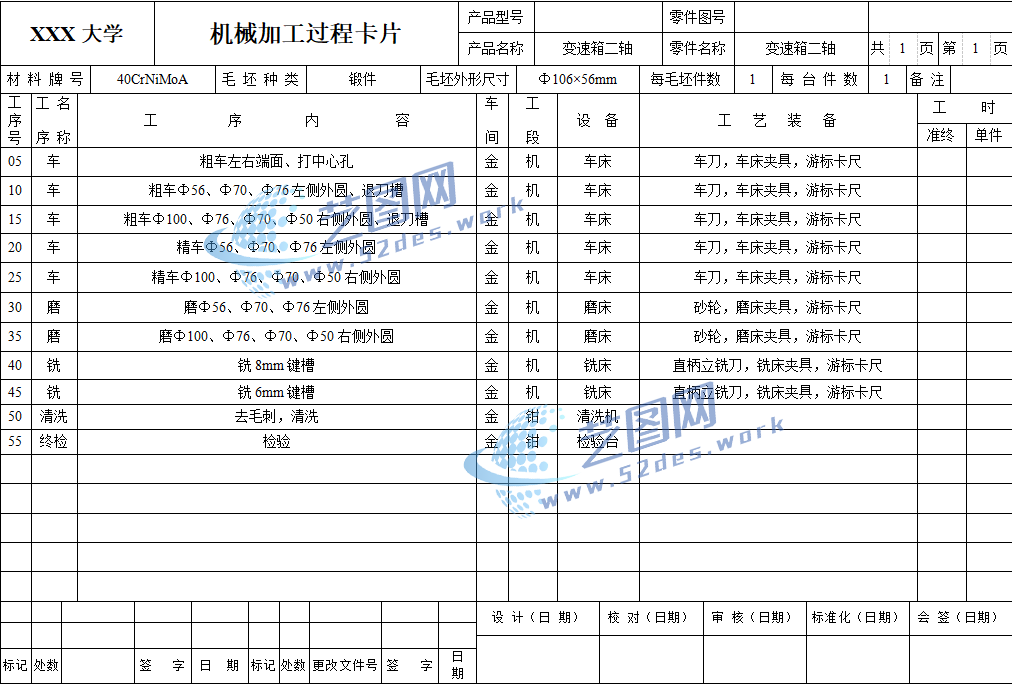

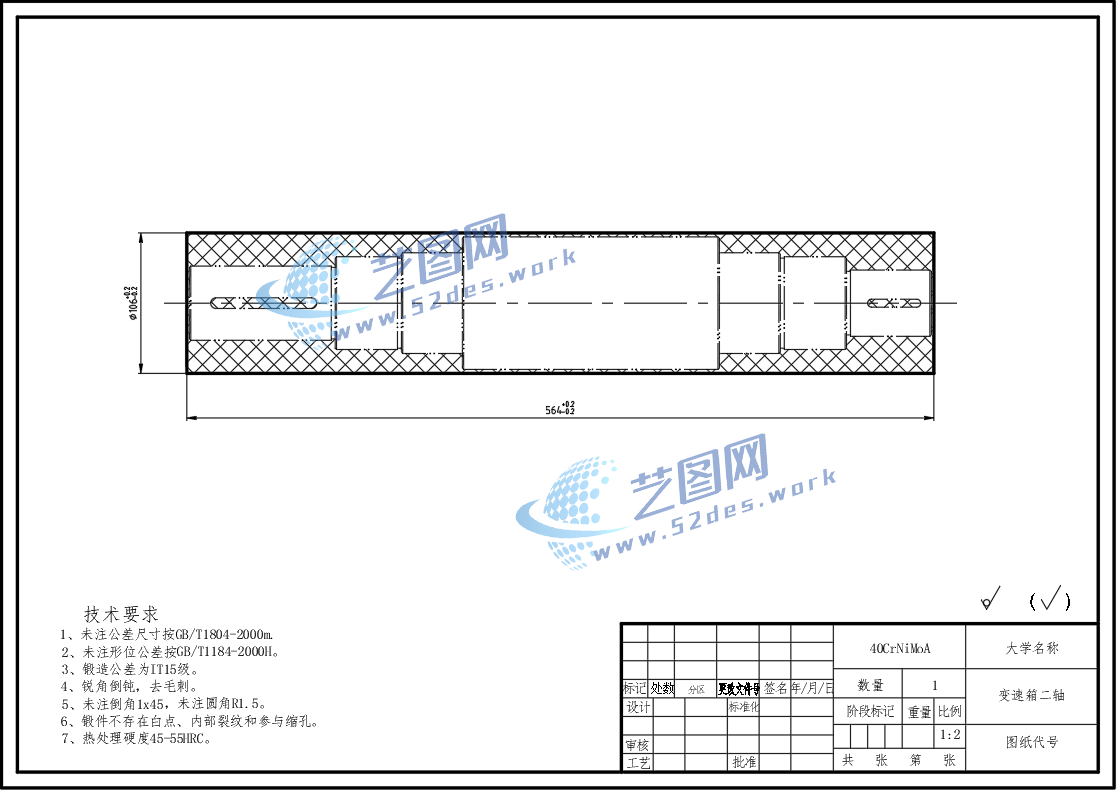

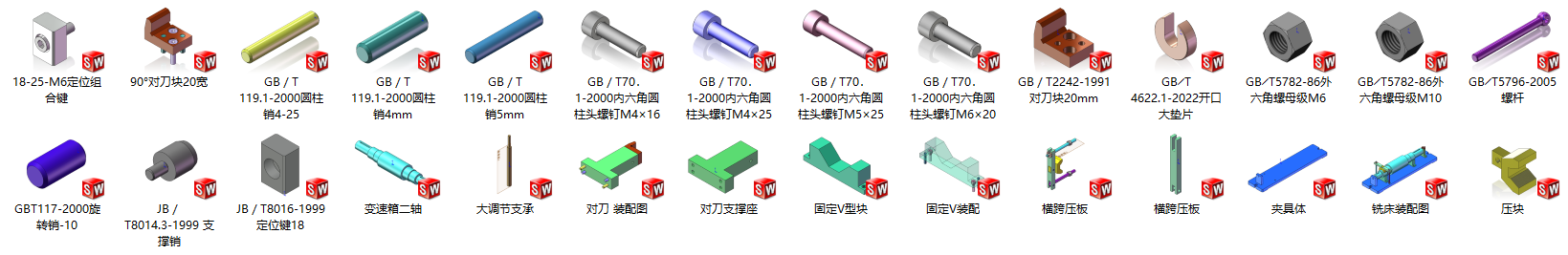

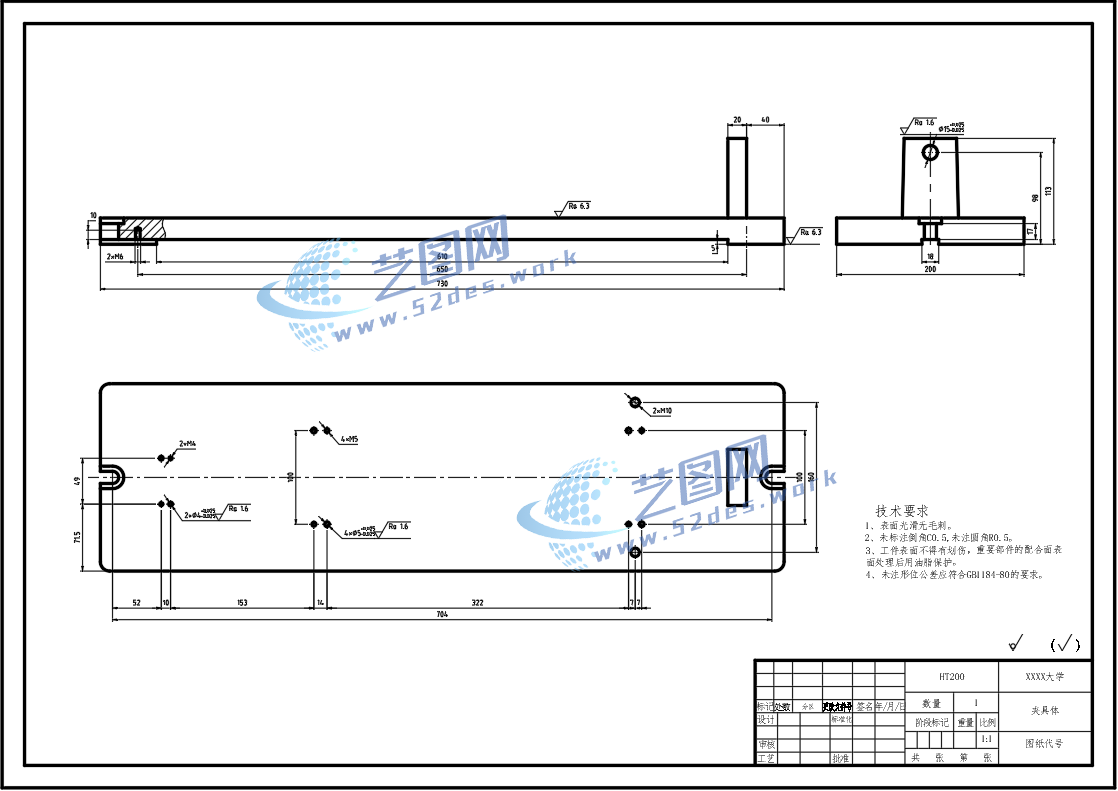

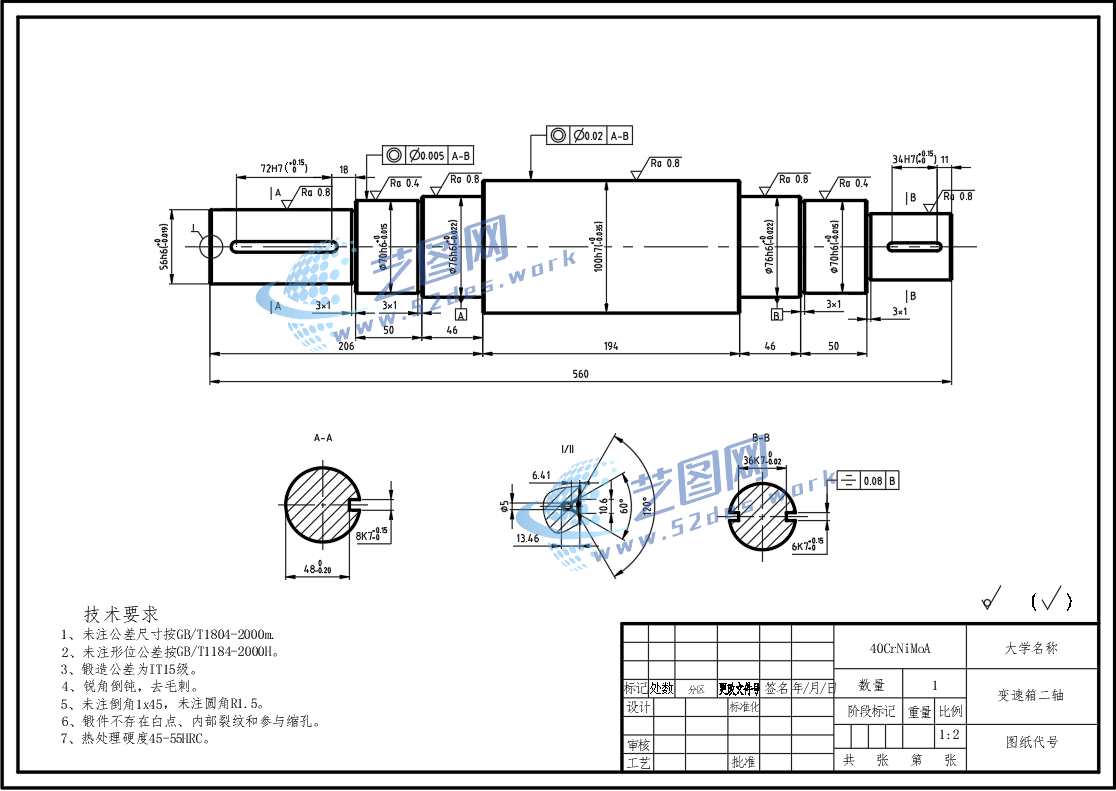

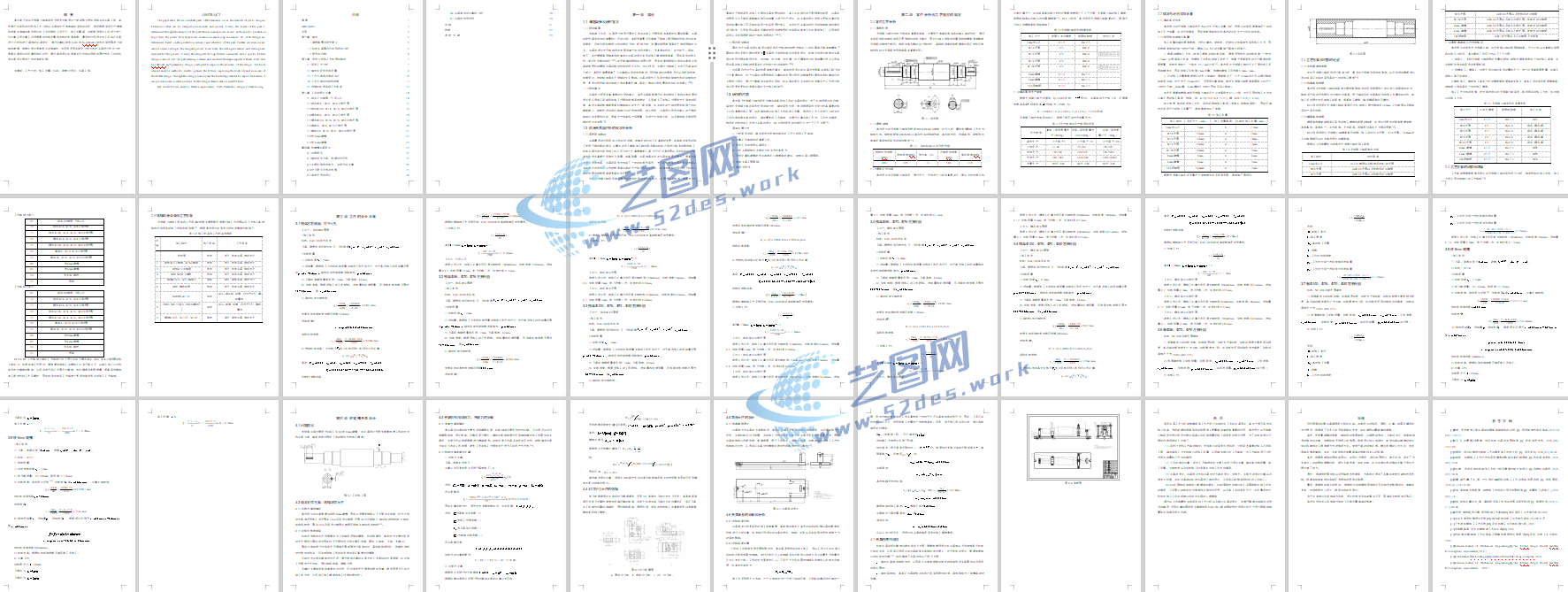

变速箱二轴夹具solidworks24版三维装配模型变速箱二轴夹具CAD装配图 变速箱二轴CAD零件图 变速箱二轴CAD夹具体 变速箱二轴CAD毛坯图机械加工工序卡变速箱二轴设计说明书内容

夹具整体采用长条形高刚度底座结构，合理布置支撑点与夹紧位置，使切削力能够均匀传递，有效减少长轴加工过程中的弯曲变形和振动。压紧机构实现工件快速装夹与可靠固定，适用于变速箱二轴类零件的批量铣槽加工。该夹具具有定位精度高、结构稳定、装夹方便、加工一致性好等特点，可有效提高铣槽效率和零件加工质量。
