法兰盘车床夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25932

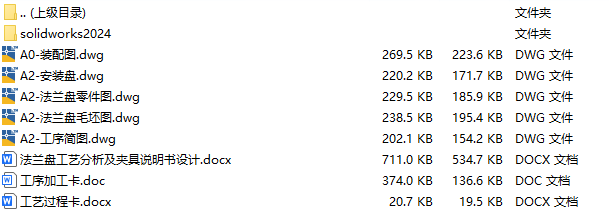

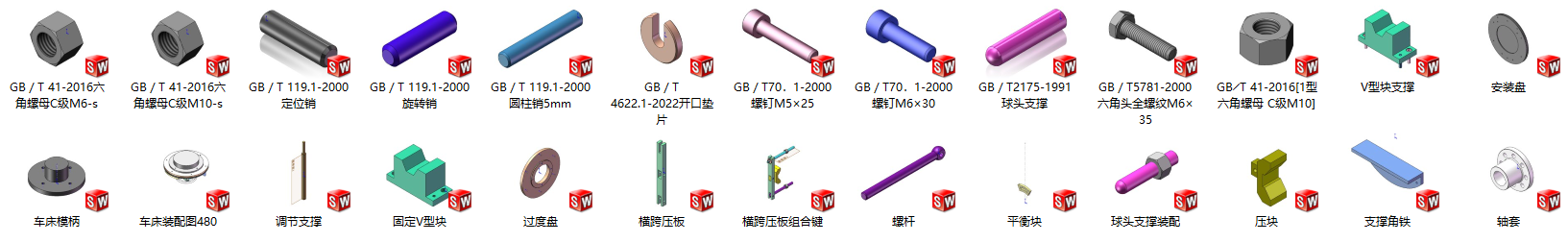

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 法兰盘夹具solidworks24版三维装配模型

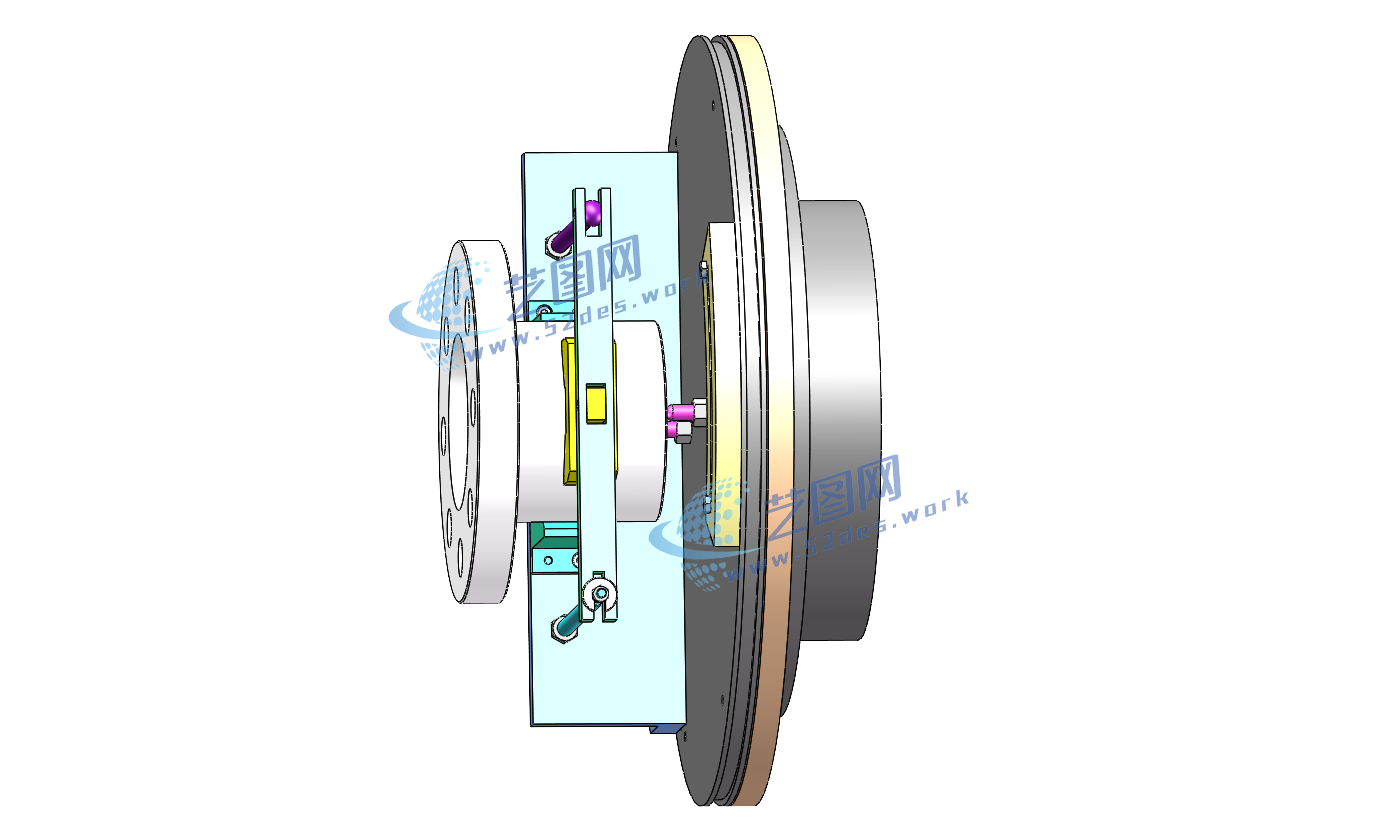

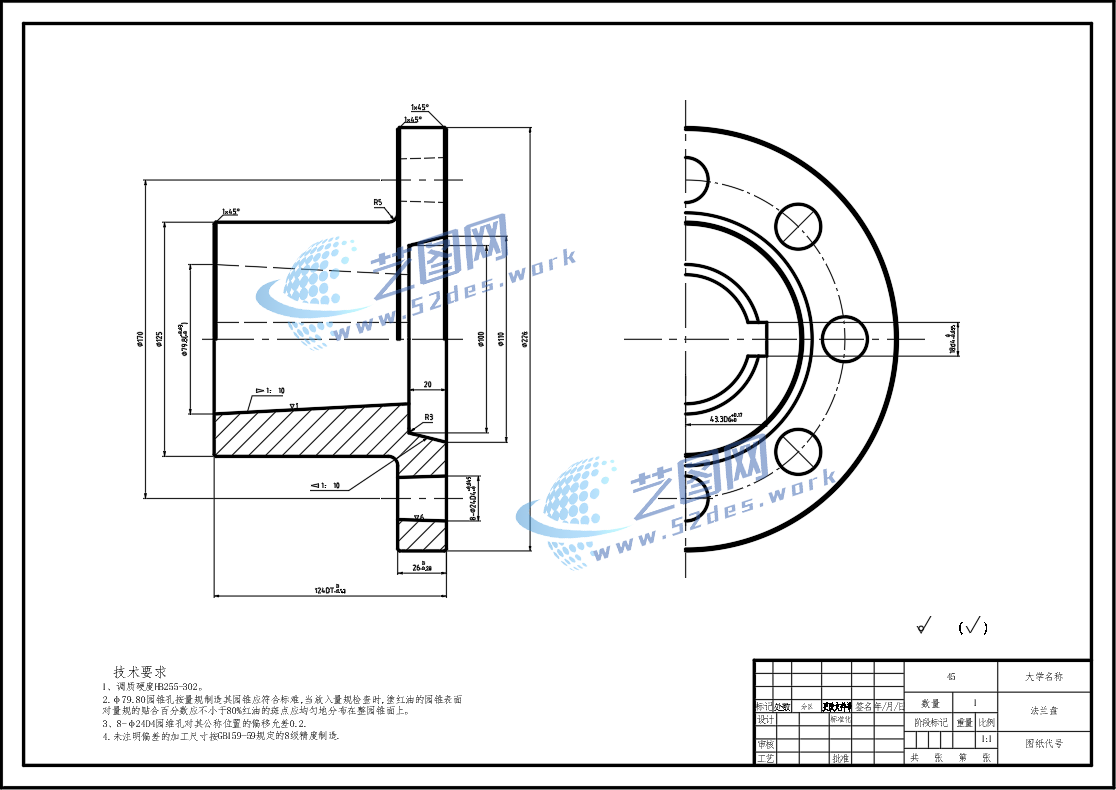

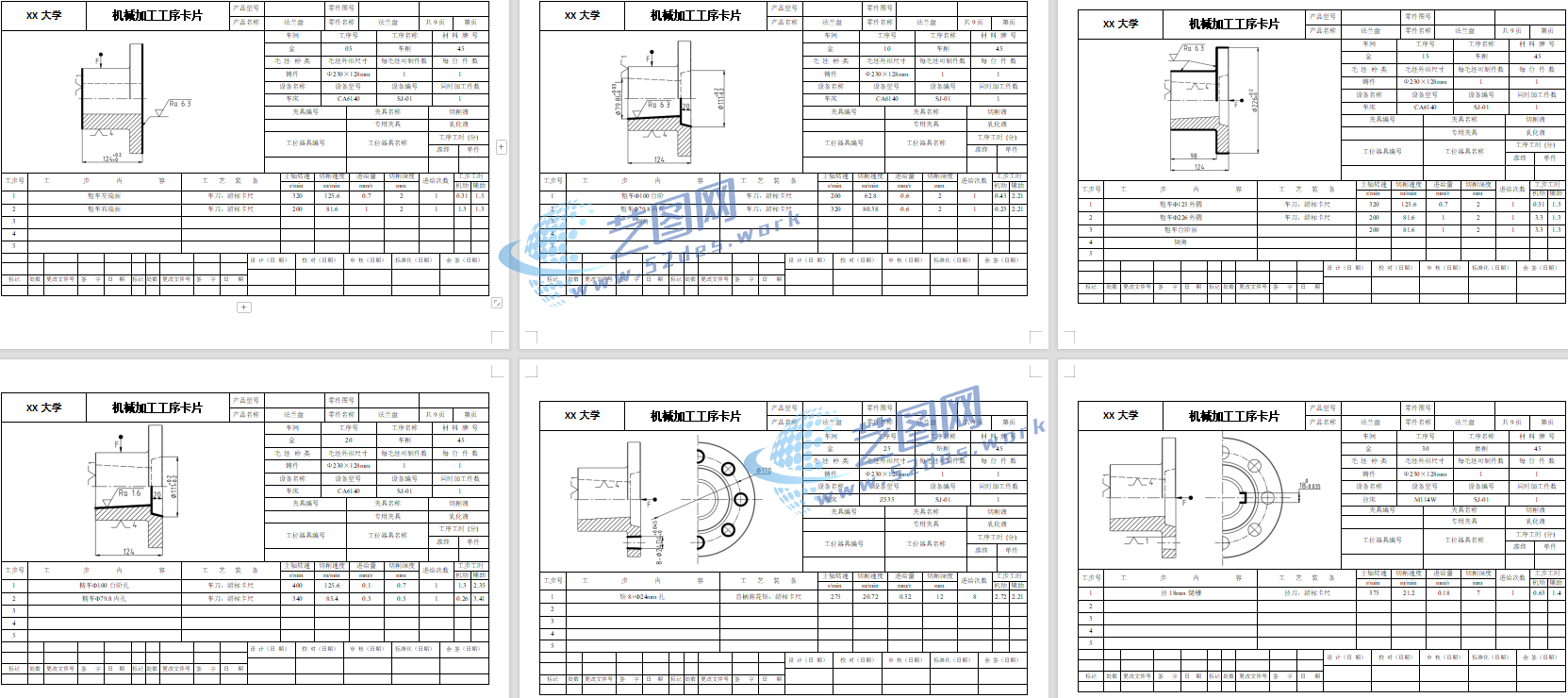

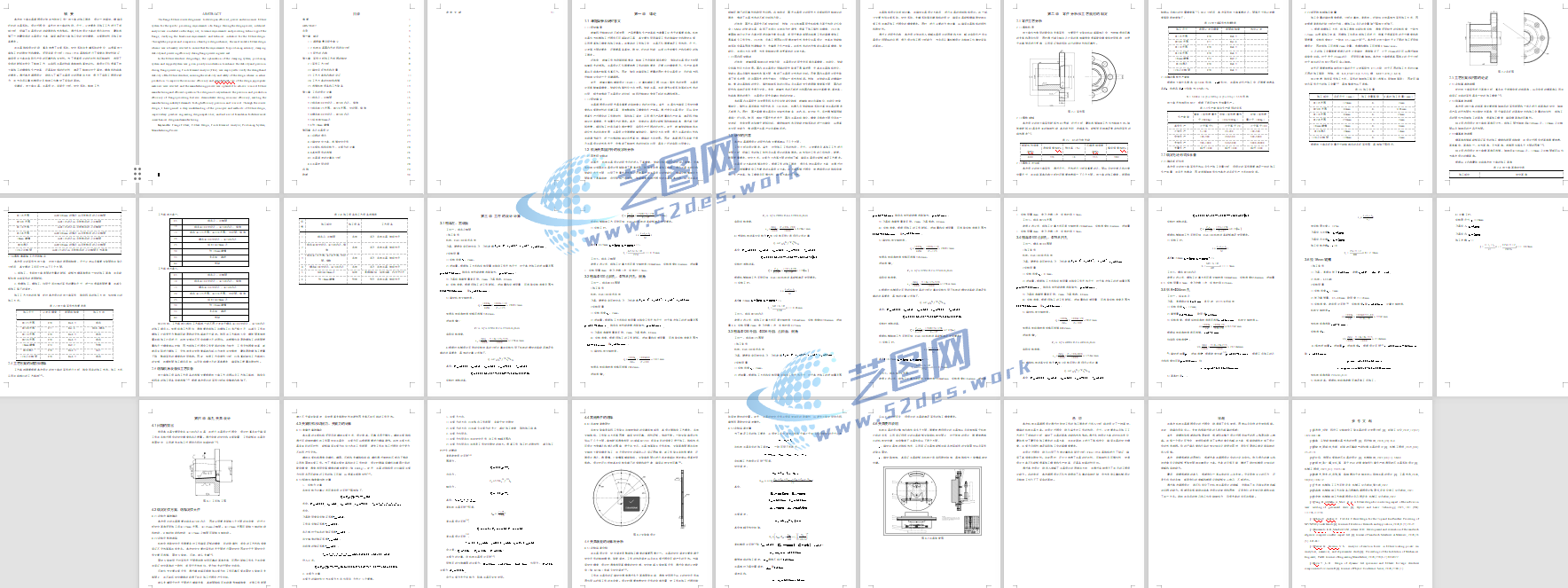

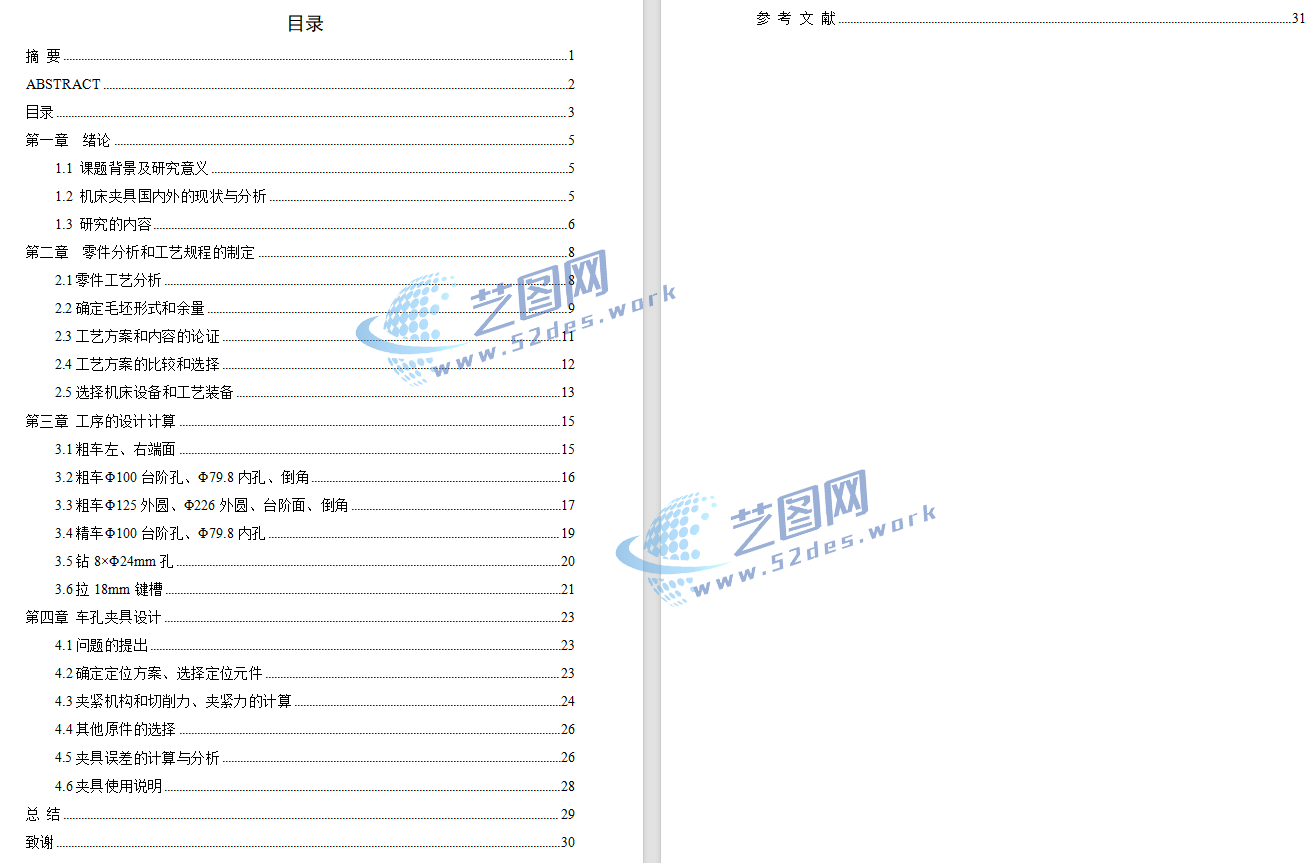

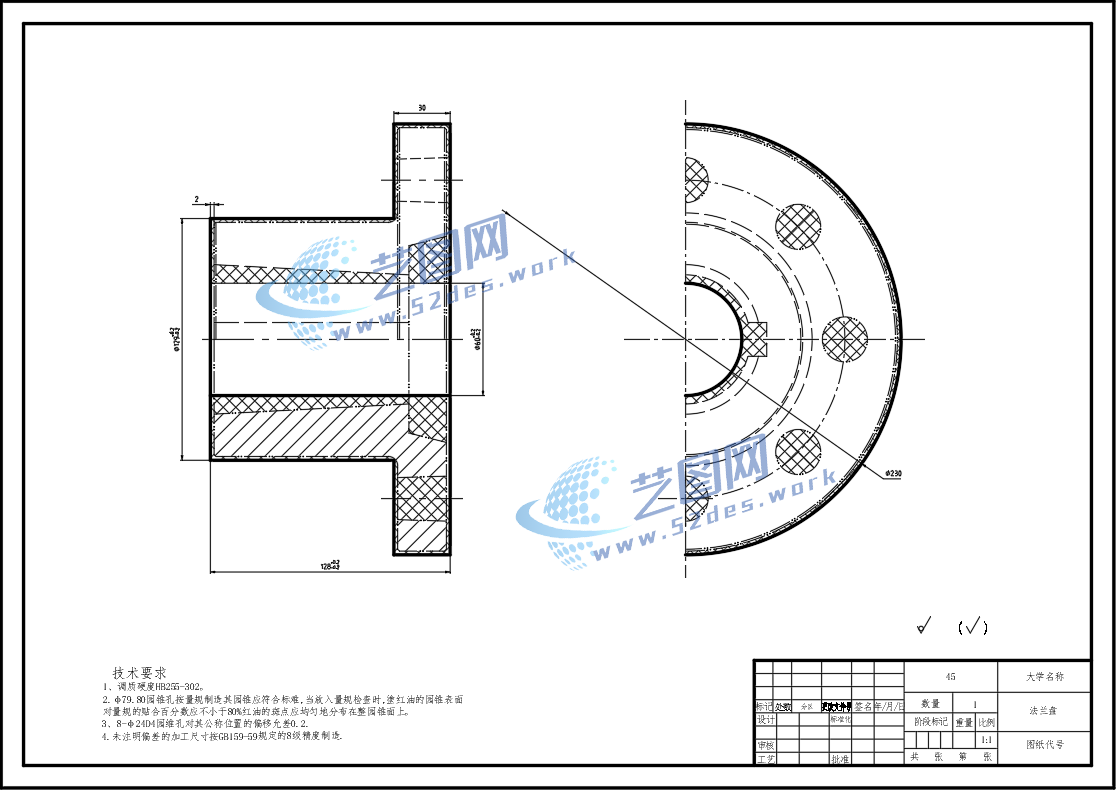

该法兰盘车床夹具采用专用回转式定位夹紧结构，主要由车床连接底盘、定位芯轴、支撑底座、压紧机构以及调节螺杆等组成。夹具通过法兰盘中心孔进行轴向定位，以芯轴保证工件回转中心与车床主轴轴线重合，同时利用端面支撑限制轴向移动，实现工件的准确定位法兰盘夹具CAD装配图 法兰盘CAD零件图 法兰盘CAD夹具体 法兰盘CAD毛坯图机械加工工序卡法兰盘设计说明书内容

夹紧机构采用上压板与侧向支撑组合方式，通过螺杆调节实现快速夹紧，保证工件在高速旋转切削过程中的稳定性。夹具整体结构具有刚性高、装夹方便、定位可靠等特点，能够减少传统三爪卡盘夹持造成的偏心误差，适合批量生产中法兰盘类回转零件的精密加工需求。类似法兰类零件加工夹具通常采用芯轴定位、端面支撑及压紧机构相结合的设计方式，以提高定位精度和加工效率。
