曲轴工艺分析设计含CAD图纸+说明书｜C25933

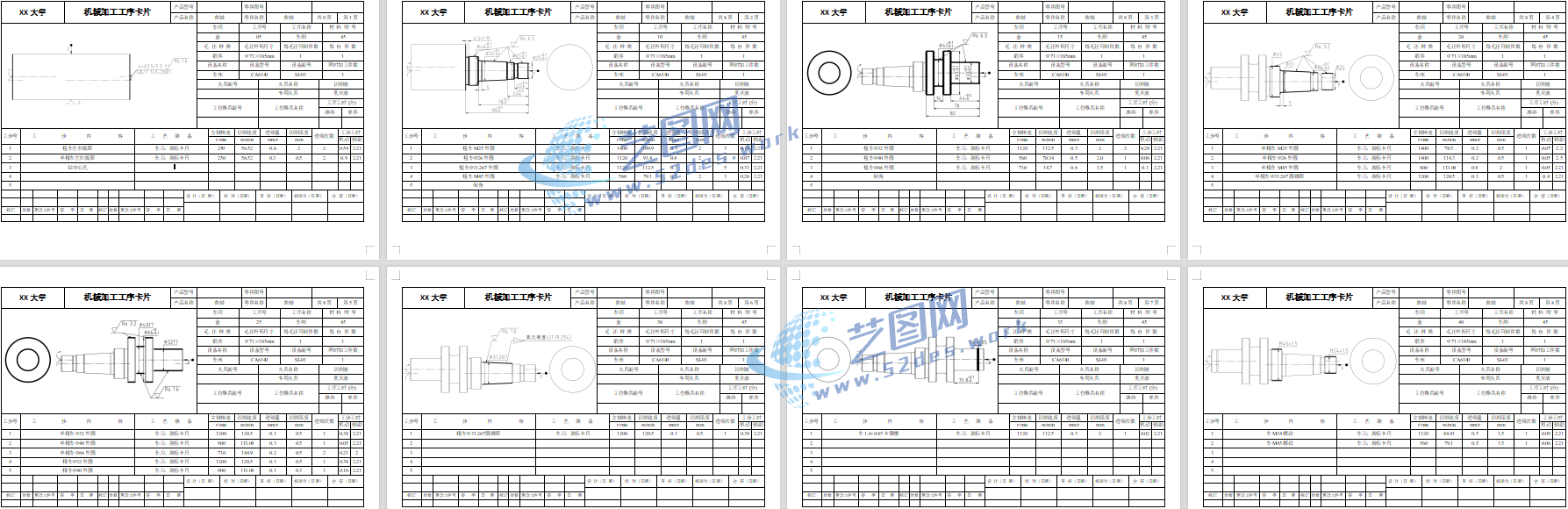

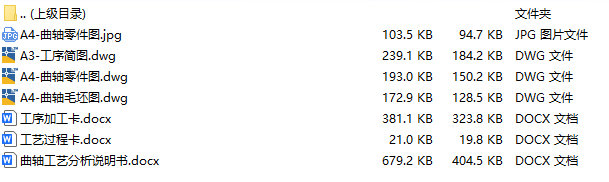

文件内容：CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图

该曲轴零件属于典型轴类传动零件，主要由多级轴颈、轴肩、偏心结构、螺纹以及中心孔等部分组成。零件材料采用45钢，具有较高的强度和综合机械性能，技术要求中要求进行热处理，使其硬度达到38～42HRC，以满足工作过程中承受交变载荷、冲击载荷及高速旋转载荷的使用要求。

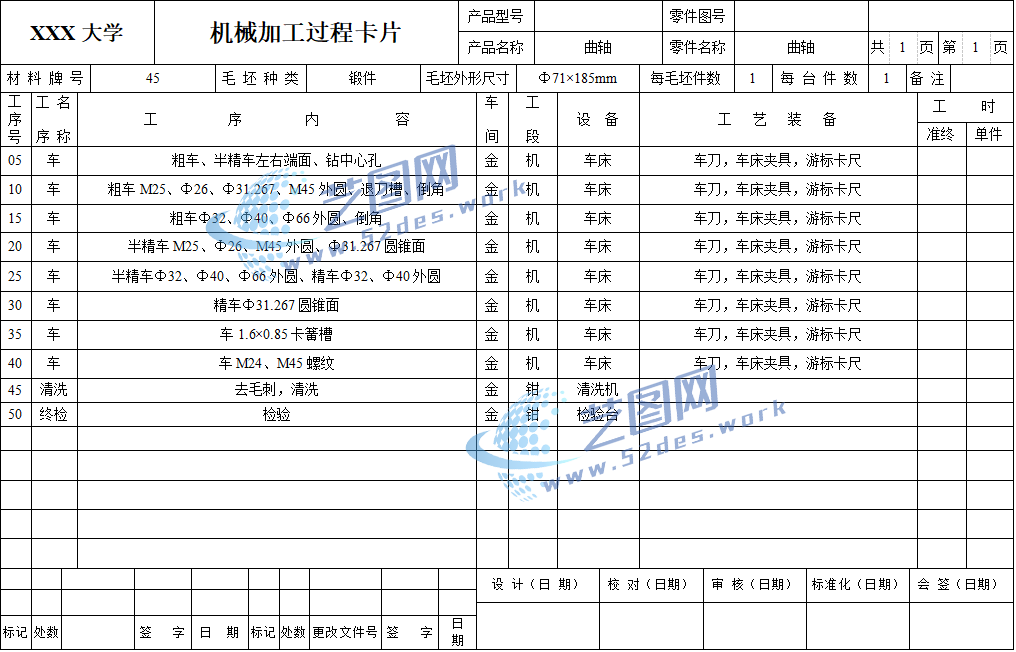

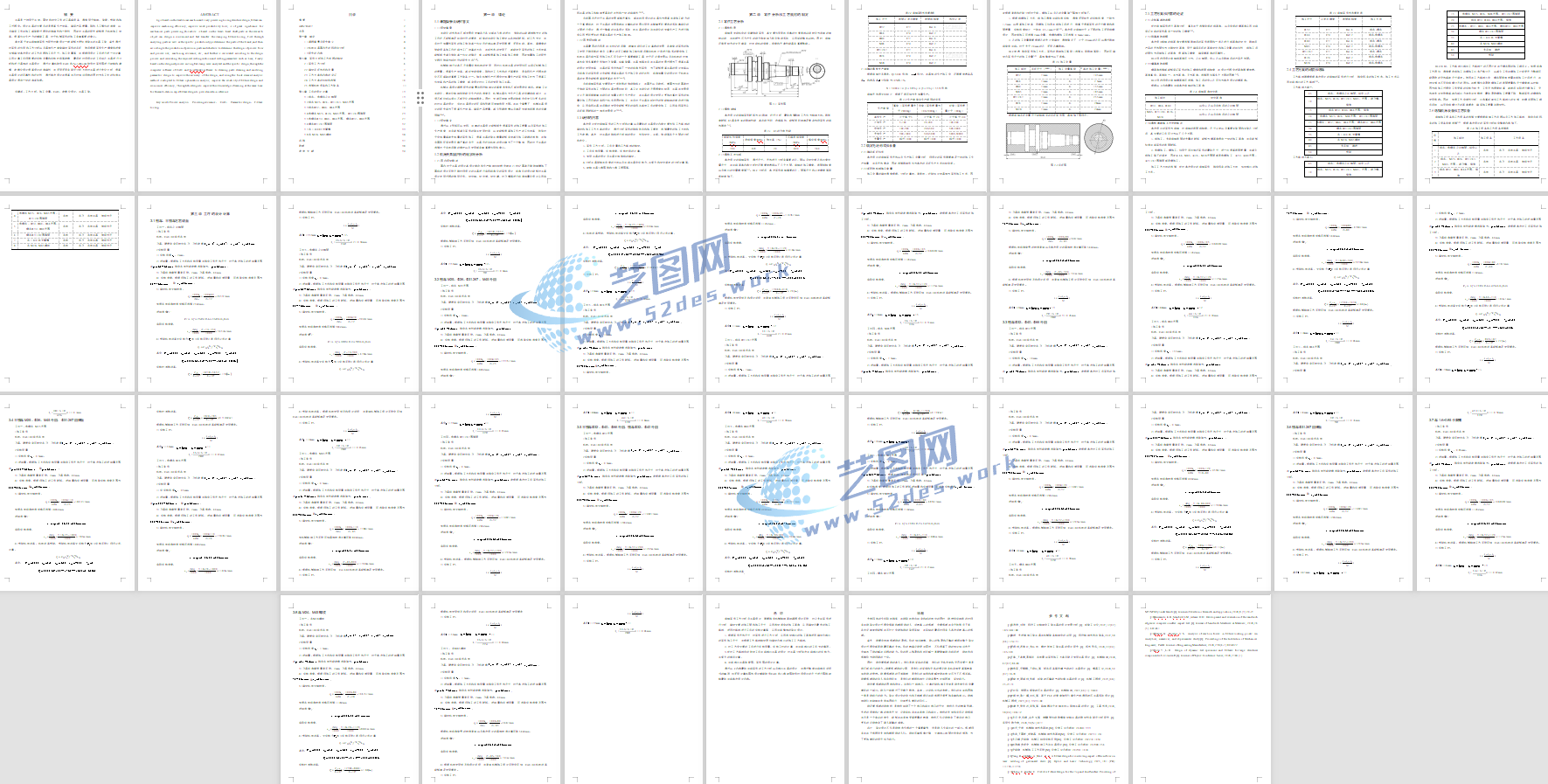

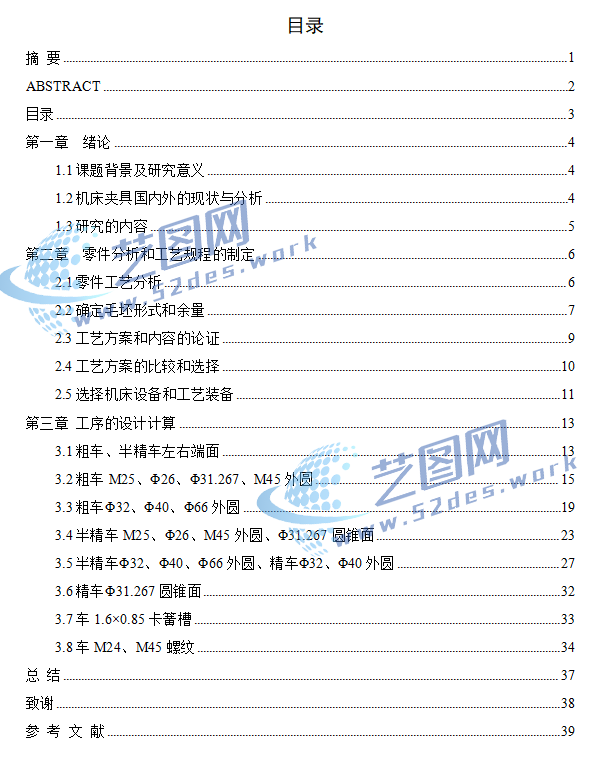

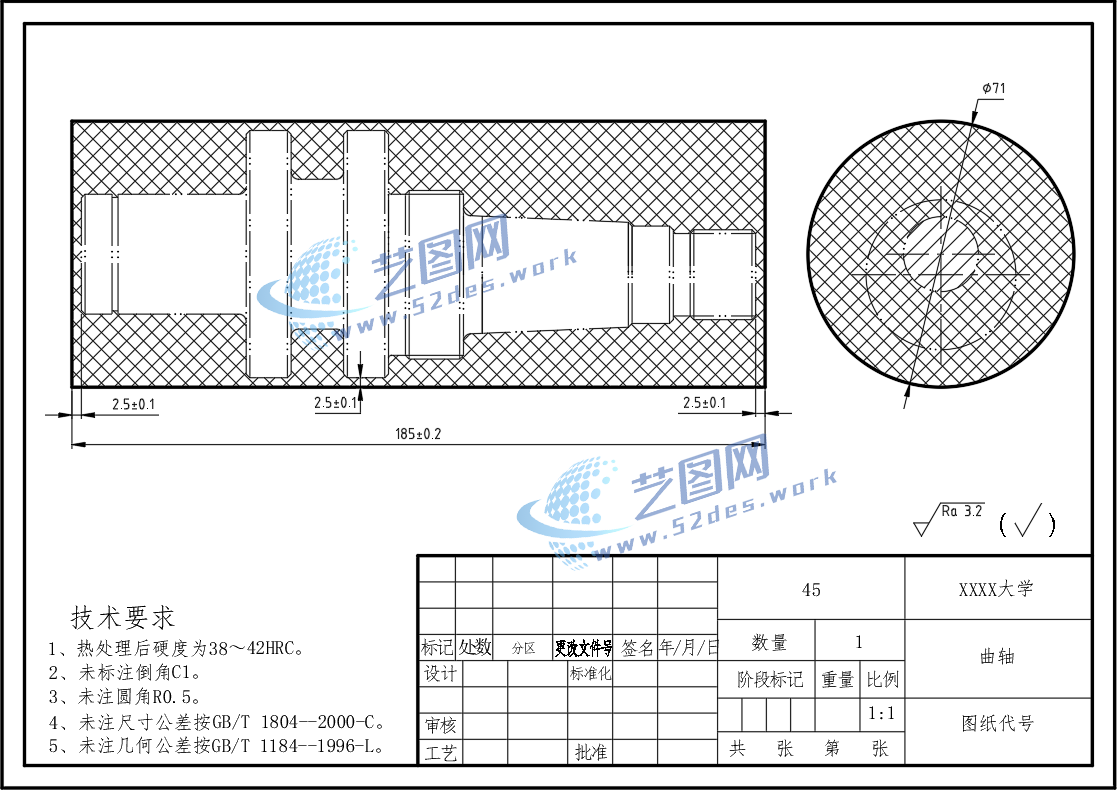

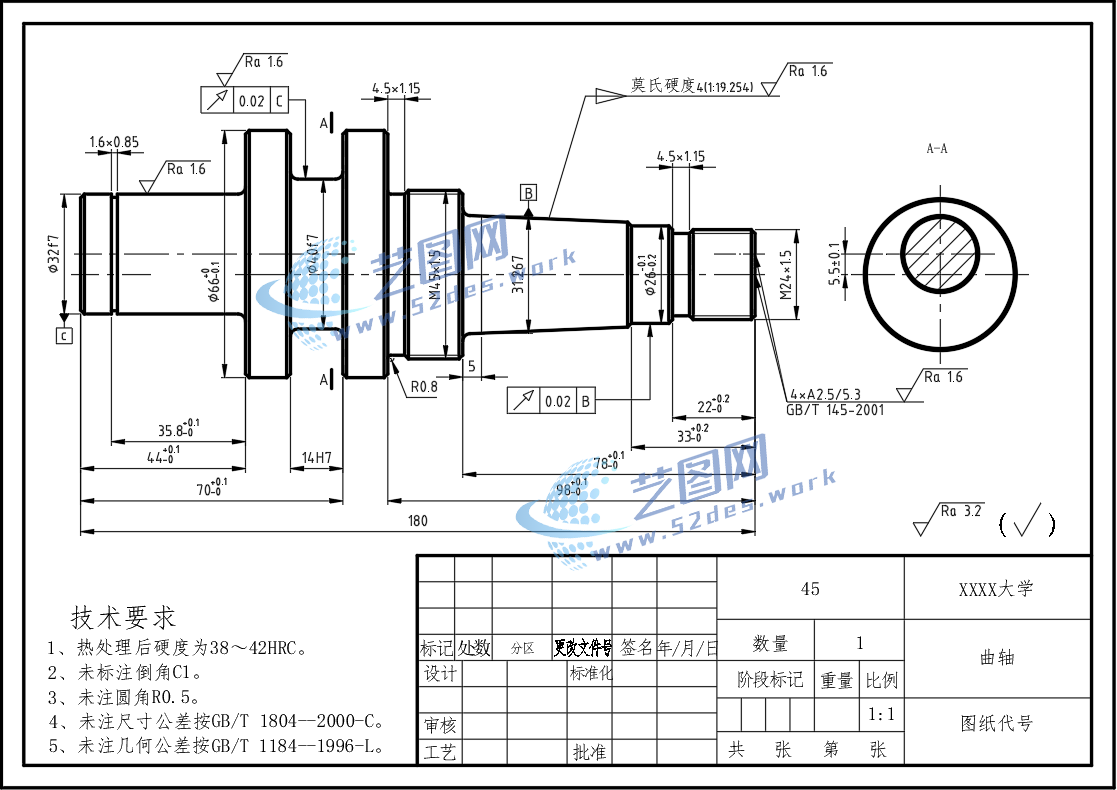

曲轴CAD零件图 曲轴CAD毛坯图机械加工工序卡曲轴设计说明书内容

本曲轴工艺分析主要围绕曲轴零件的结构特点、加工要求以及制造工艺路线进行研究。首先对曲轴的工作原理、结构组成和使用性能进行分析，结合曲轴轴颈、连杆轴颈、曲柄以及键槽等关键部位的加工要求，确定合理的毛坯制造形式和机械加工工艺方案。通过对定位基准选择、加工顺序安排、机床设备选用以及刀具参数等内容进行分析，保证曲轴加工过程中的尺寸精度、形位精度和表面质量。

在工艺设计过程中，重点分析曲轴主要加工表面的加工方法，包括粗加工、半精加工、精加工以及热处理工序安排，并对关键工序进行工艺参数设计。通过优化加工路线，提高曲轴生产过程中的加工效率和制造可靠性，为曲轴类零件的批量生产提供合理的工艺依据。
