I-R挡拨叉钻14孔夹具设计含CAD图纸+solidworks24三维模型｜C25944

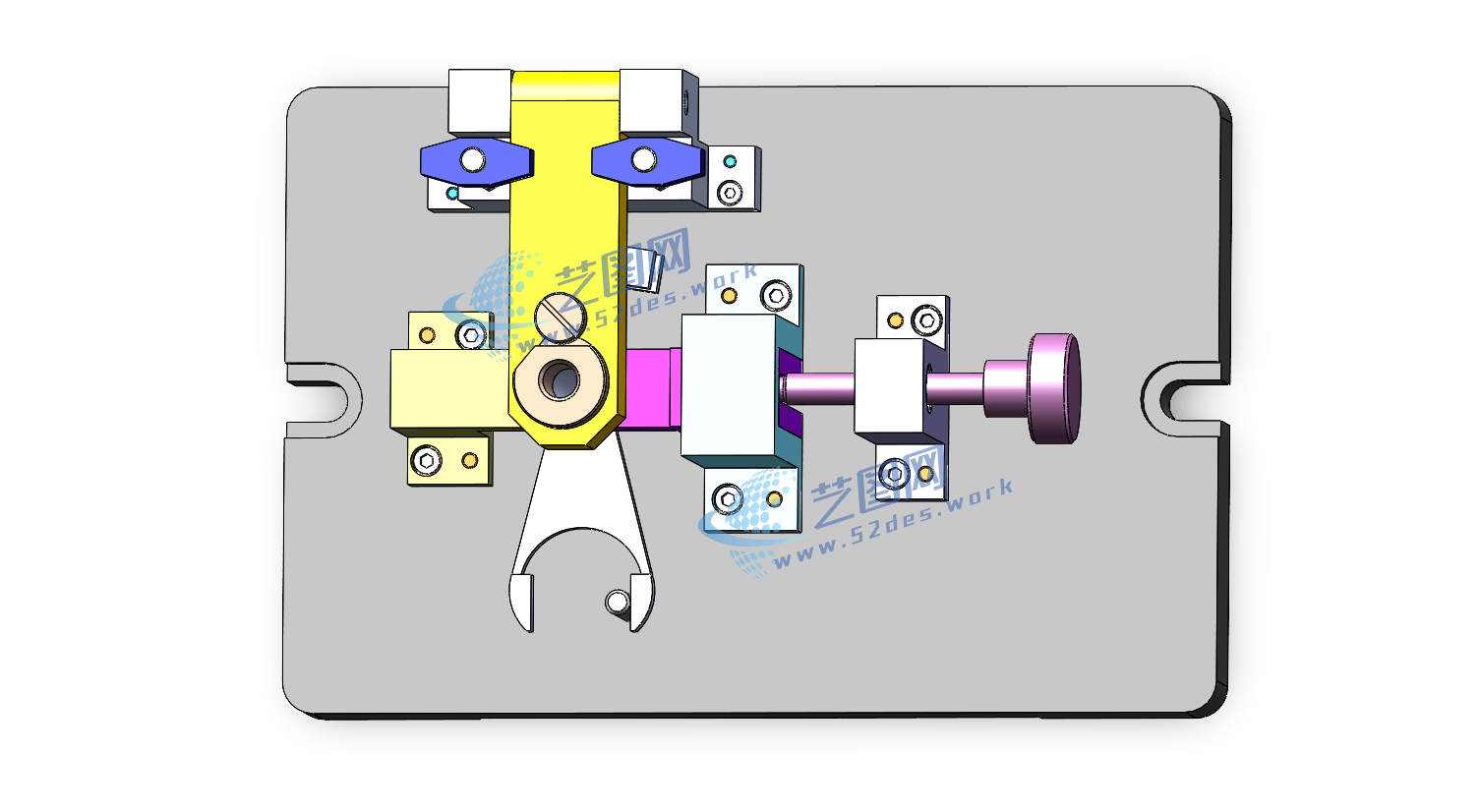

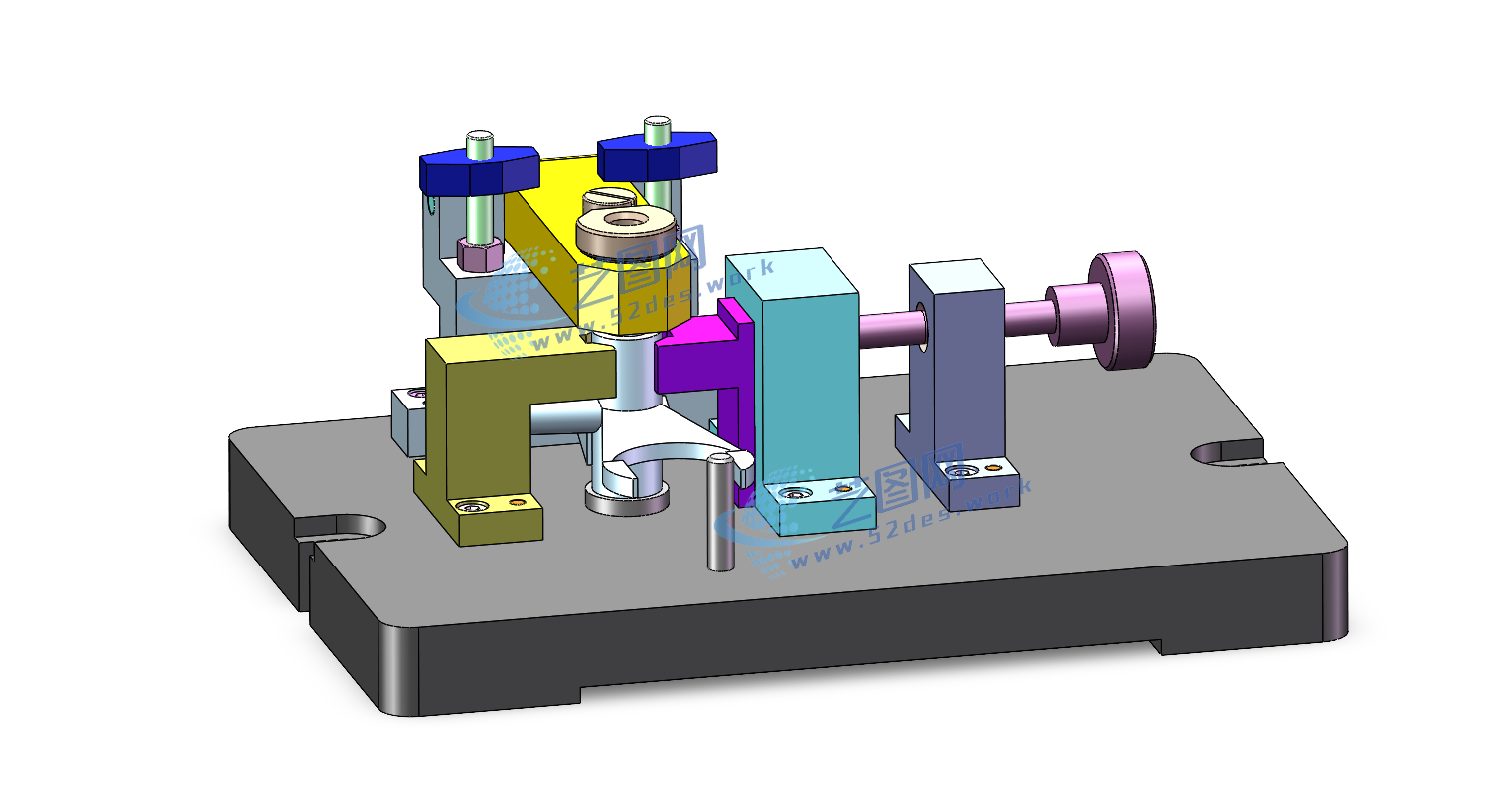

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数 I-R挡拨叉夹具solidworks24版三维装配模型

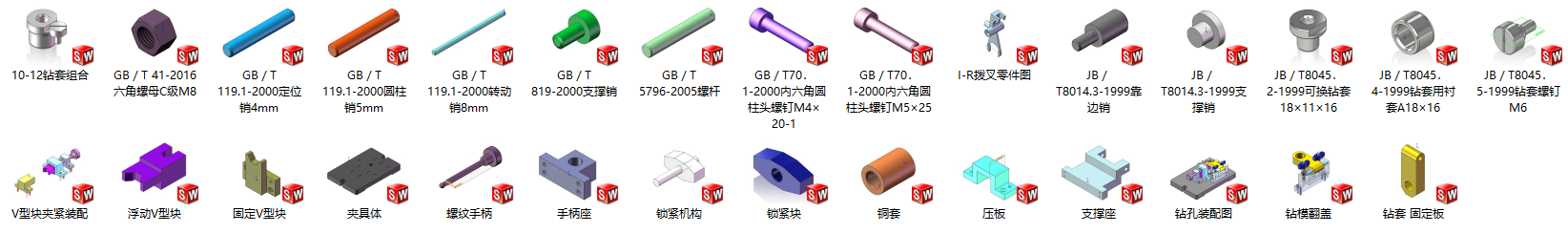

该I-R挡拨叉钻φ14孔夹具采用专用钻床夹具结构，主要由夹具体、V型块、菱形销、外圆定位元件、压紧机构及钻套导向组件组成。夹具根据拨叉类零件的结构特点进行定位设计，采用外圆、V型块与菱形销组合定位方式，通过V型块支撑工件外圆，实现径向定位，同时利用菱形销限制工件移动及转动自由度，使工件满足六点定位要求，保证钻φ14孔时的位置精度和加工稳定性。

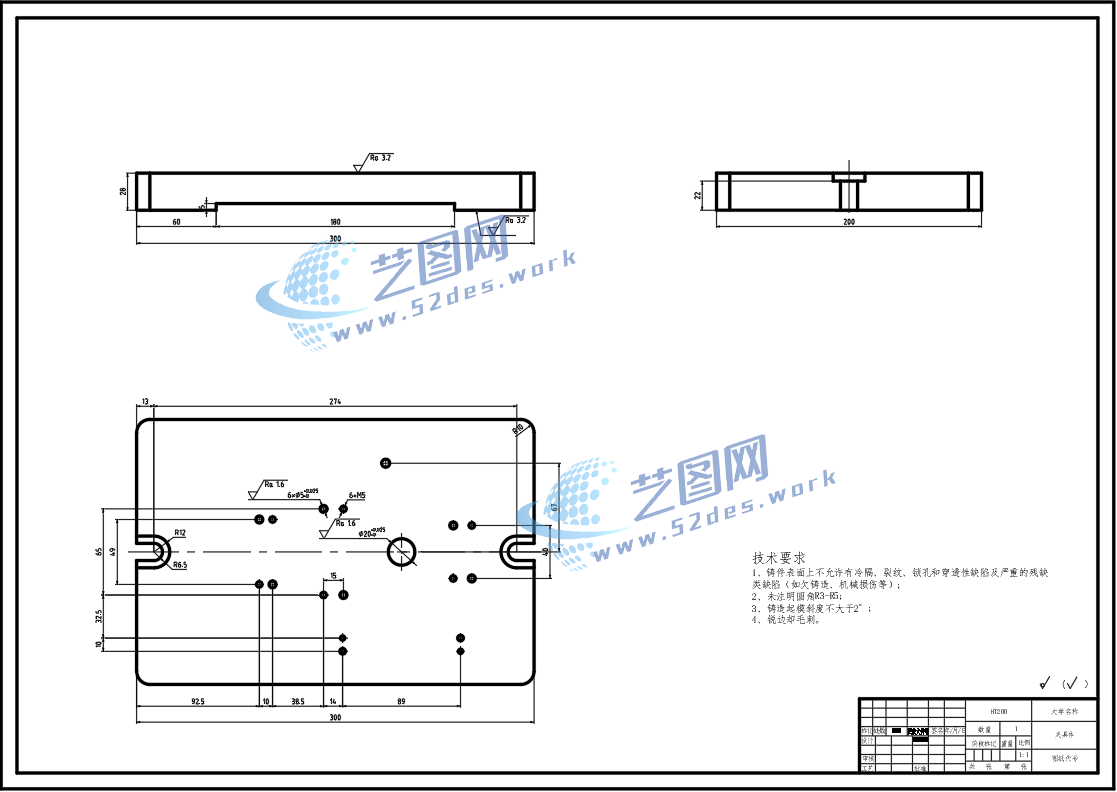

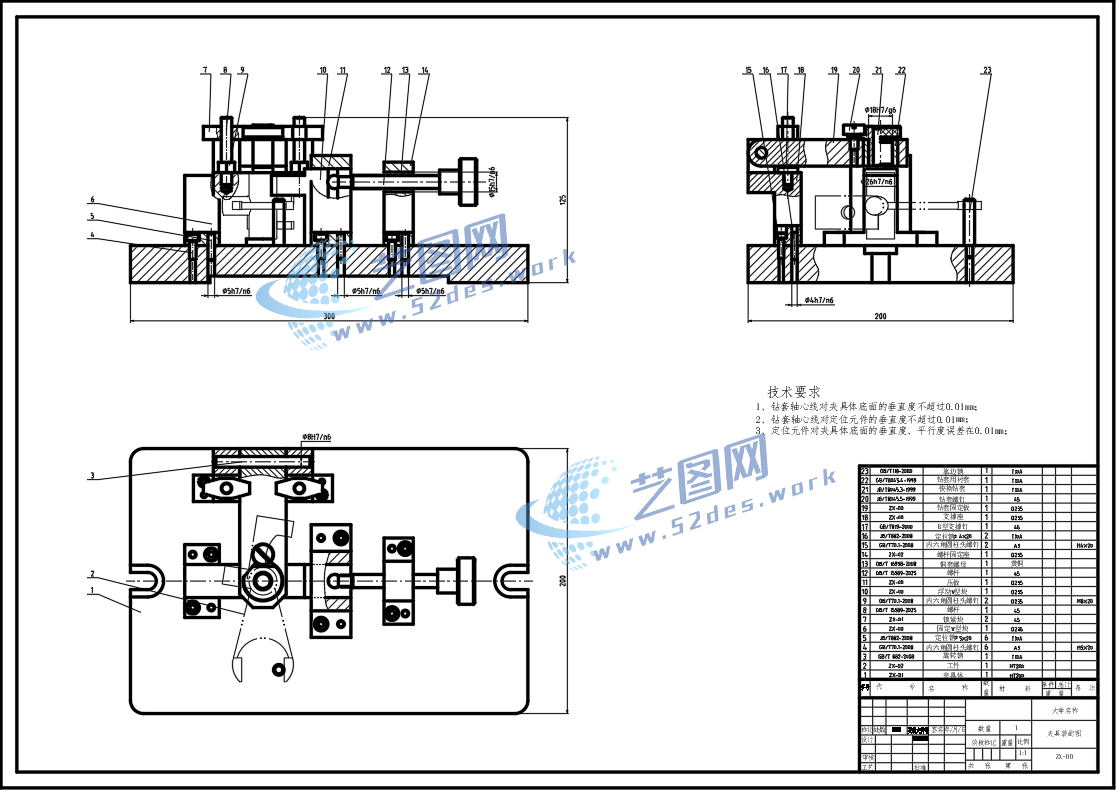

I-R挡拨叉夹具CAD装配图 I-R挡拨叉CAD夹具体

夹具采用压板式夹紧机构，通过螺旋压紧装置将工件可靠固定于定位元件上，防止钻削过程中产生松动和偏移。钻套对钻头进行导向，提高孔加工精度和生产效率。该夹具结构紧凑，定位可靠，装夹方便，适用于拨叉类零件的批量钻孔加工，可有效保证孔径尺寸及相对位置要求。
