快挡拨叉钻14mm孔夹具设计含CAD图纸+solidworks24三维模型｜C25946

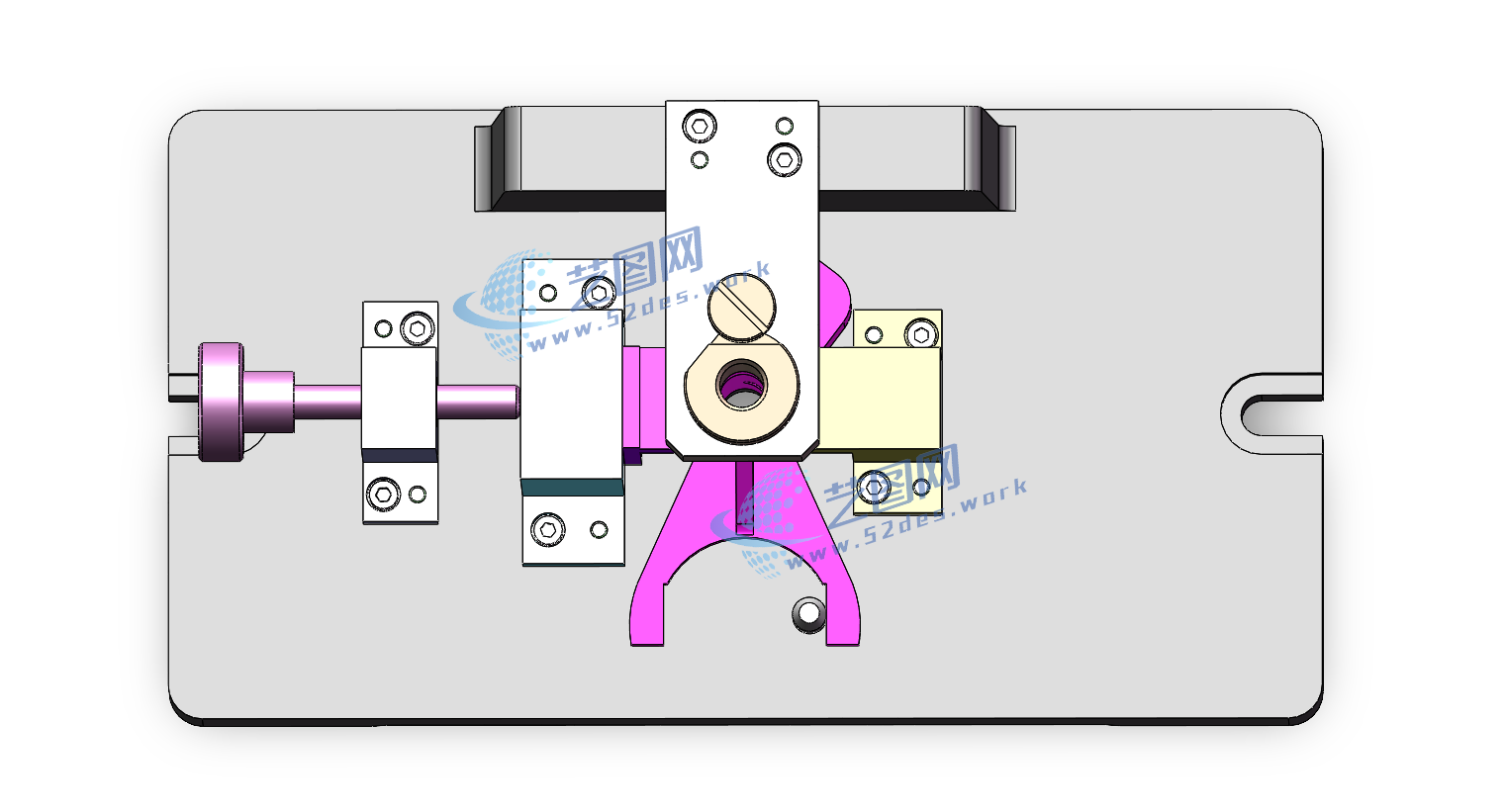

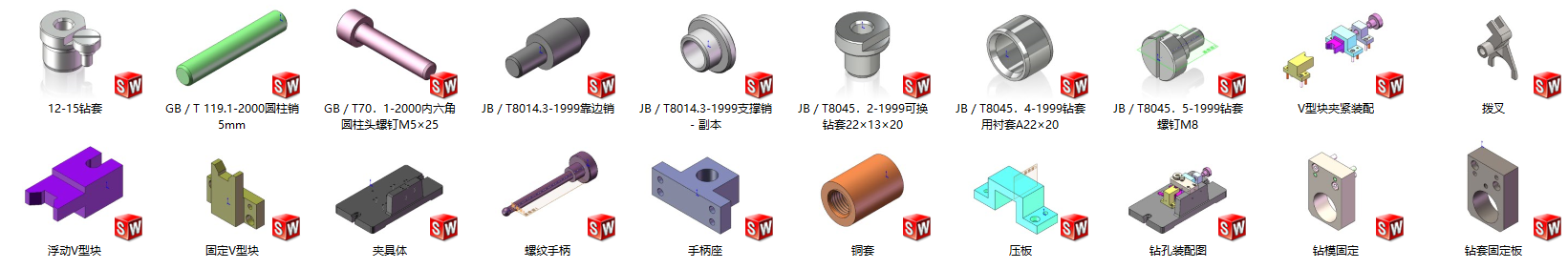

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数 快挡拨叉夹具solidworks24版三维装配模型快

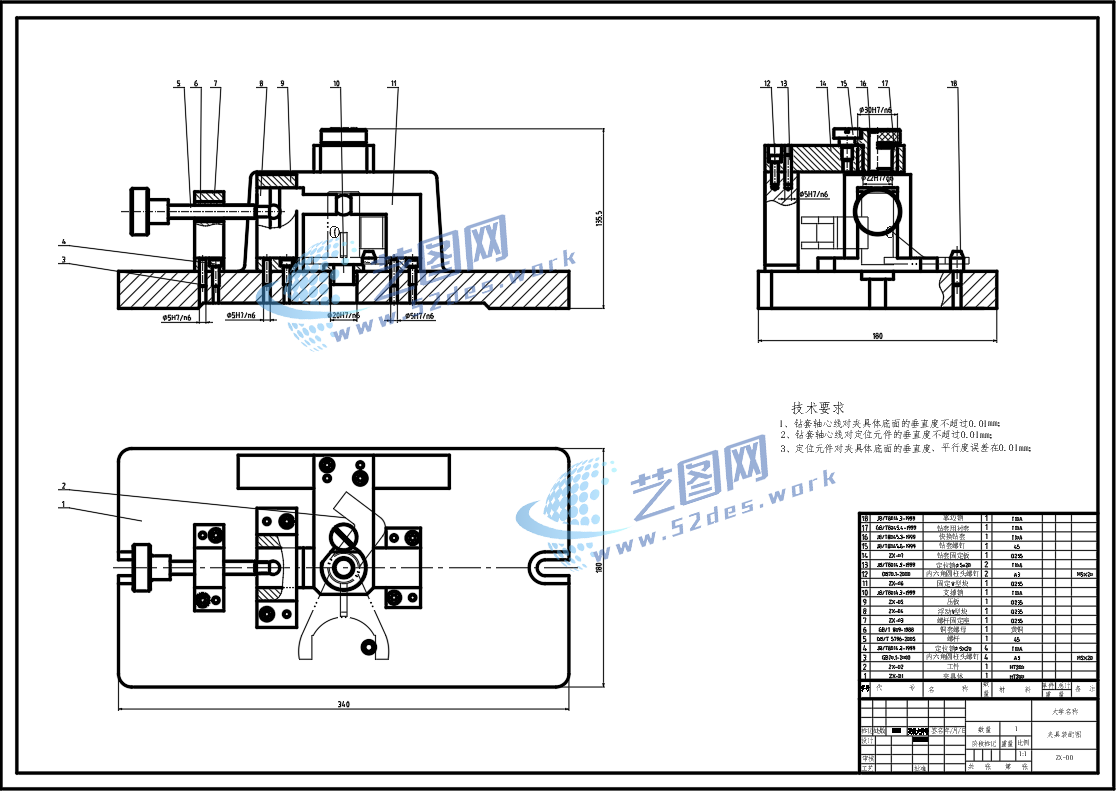

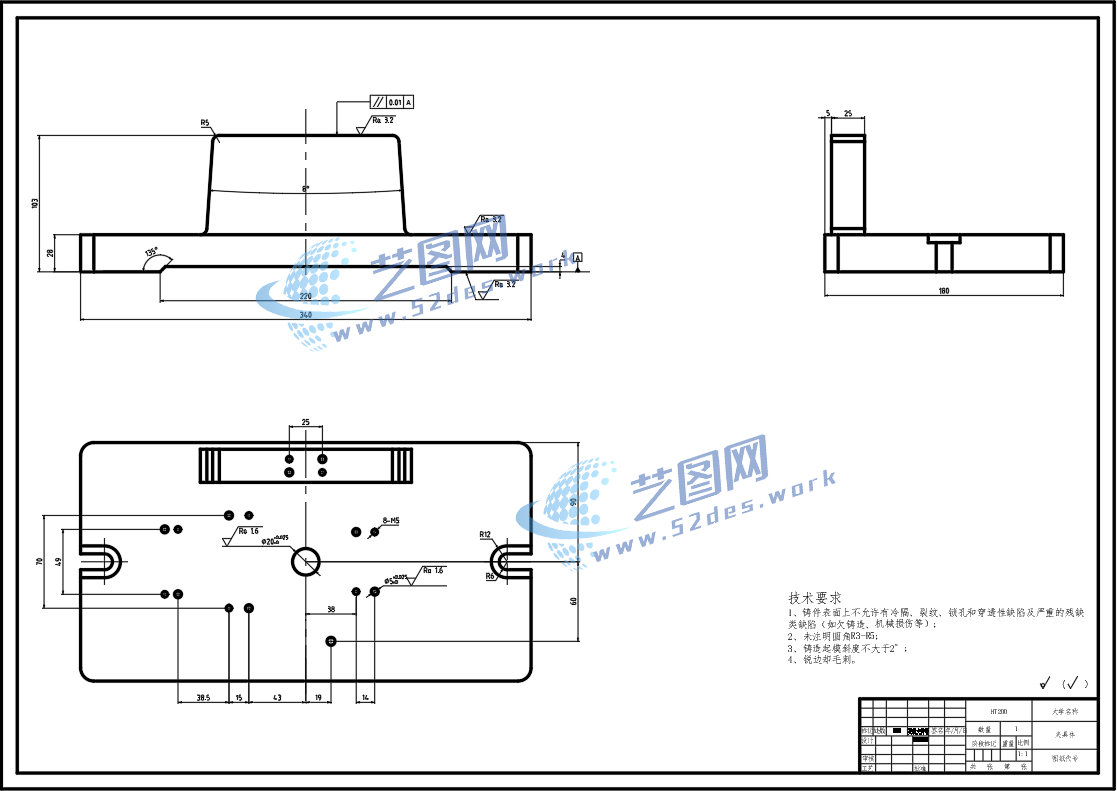

该快挡拨叉钻14mm孔夹具针对拨叉类叉形零件结构特点设计，采用支撑销与V型块组合定位方式进行工件精确定位。夹具利用V型块对拨叉圆柱外形进行径向约束快挡拨叉夹具CAD装配图 快挡拨叉CAD夹具体

夹具主体采用钻模板导向结构，在钻孔位置安装精密钻套，对钻头进行导向和支撑，提高钻削过程中的刚性与稳定性。夹紧机构通过压板对工件施加夹紧力，使零件与V型块、支撑销保持可靠贴合，形成稳定的定位夹紧系统。整体结构具有定位可靠、夹紧刚性高、装卸方便等特点，适用于快挡拨叉零件批量钻孔加工，可有效提升生产效率和加工一致性。
