推压子架铣上下面夹具设计含CAD图纸+solidworks24三维模型｜C25947

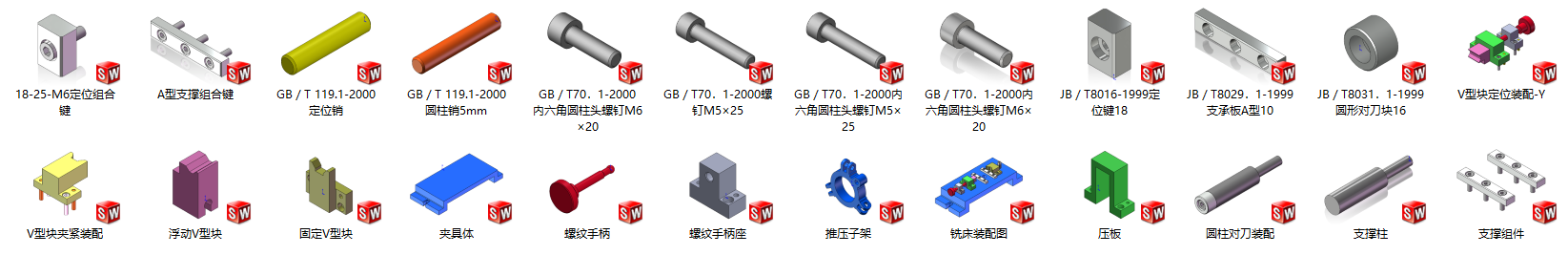

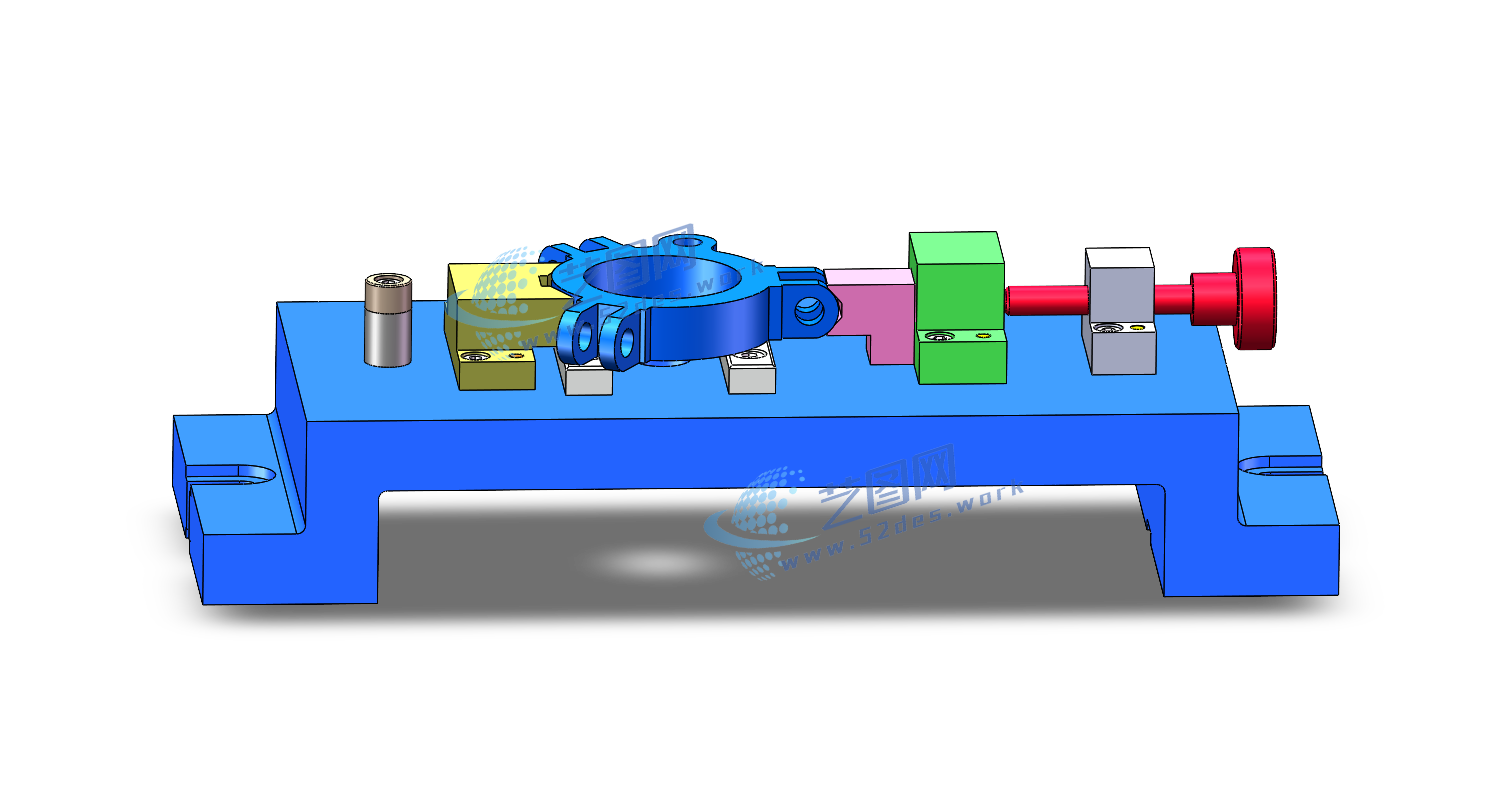

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数 推压子架夹具solidworks24版三维装配模型

该V型块夹紧机构主要由V型定位块、压紧螺杆、压板、活动压块、支撑底座以及夹具体组成，主要用于轴类、圆柱类零件的定位与夹紧加工。机构采用V型块作为主要定位元件，通过两个对称斜面与工件外圆接触，实现工件自动定心定位，限制工件径向方向的自由度，提高工件安装位置精度。

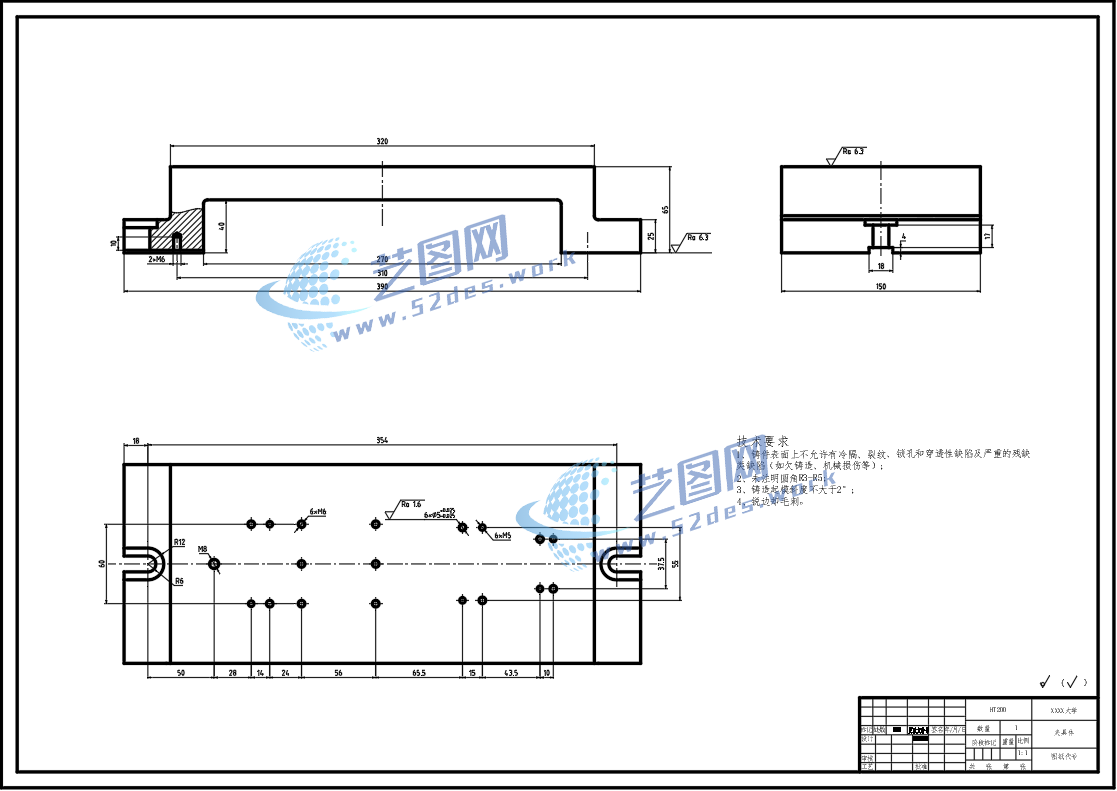

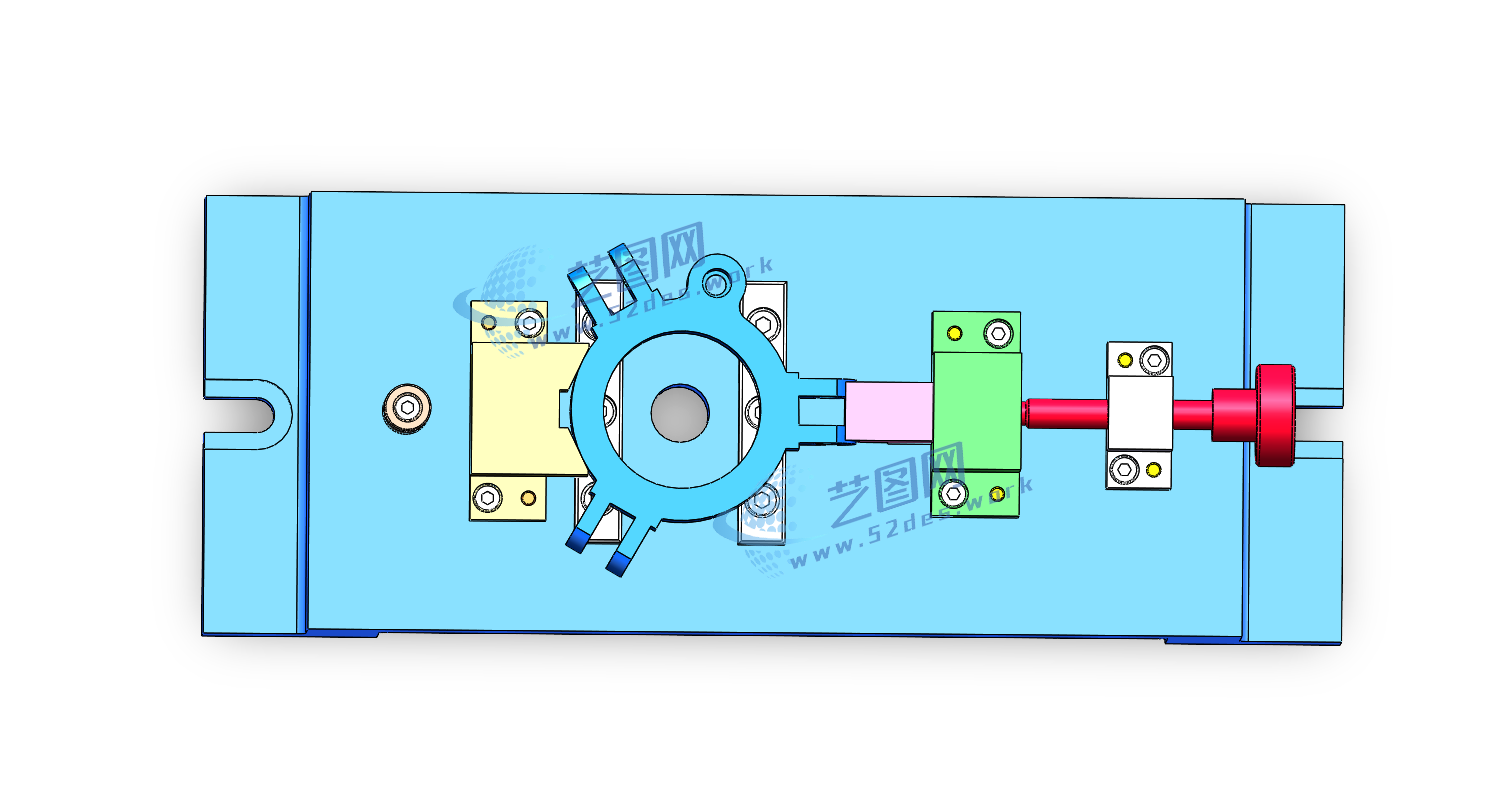

推压子架夹具CAD装配图 推压子架CAD夹具体

整体结构具有定位精度高、夹紧稳定性好的特点。V型块能够适应不同直径范围的圆柱类零件，通过改变V型槽尺寸满足多规格工件定位需求。夹紧力通过压紧元件均匀传递，减少加工过程中因切削力产生的振动和偏移，提高加工稳定性。底座采用刚性结构设计，保证夹具整体强度，同时便于安装于机床工作台。该机构结构简单、操作方便，适用于车削、铣削、钻孔、磨削等多种机械加工场合。
