I轴法兰盘车右端面夹具设计含CAD图纸+solidworks24三维模型｜C25950

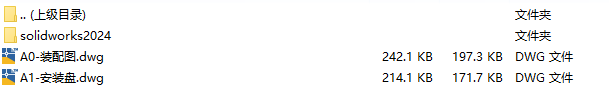

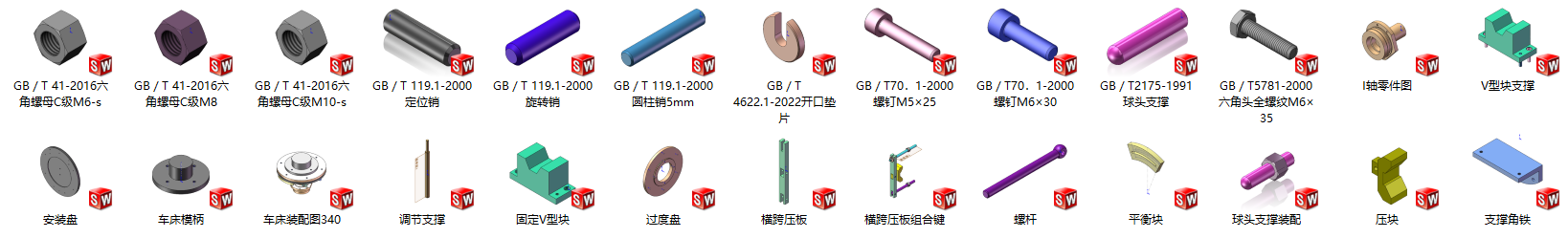

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数

该I轴法兰盘车右端面夹具采用回转定位与端面夹紧相结合的专用车削夹具结构，主要由安装盘、定位盘、支撑元件、压紧机构以及回转安装底座组成。夹具根据I轴法兰盘零件的轴向和径向定位要求，利用中心孔及外圆作为主要定位基准，通过定位盘实现工件同轴定位，再采用压紧机构对零件进行轴向固定，保证车削右端面过程中工件具有良好的稳定性。整体结构与车床主轴连接，提高了装夹刚度和回转精度，满足端面加工要求。

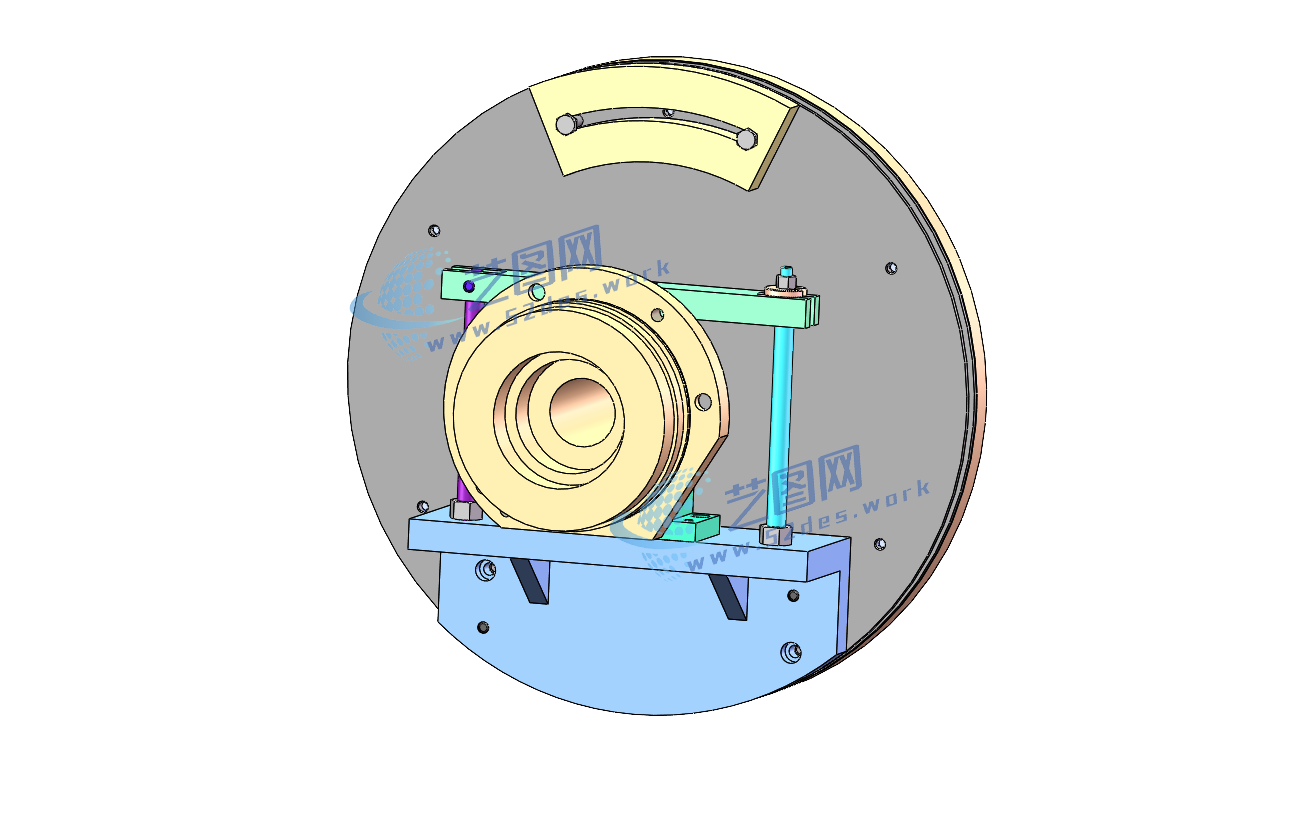

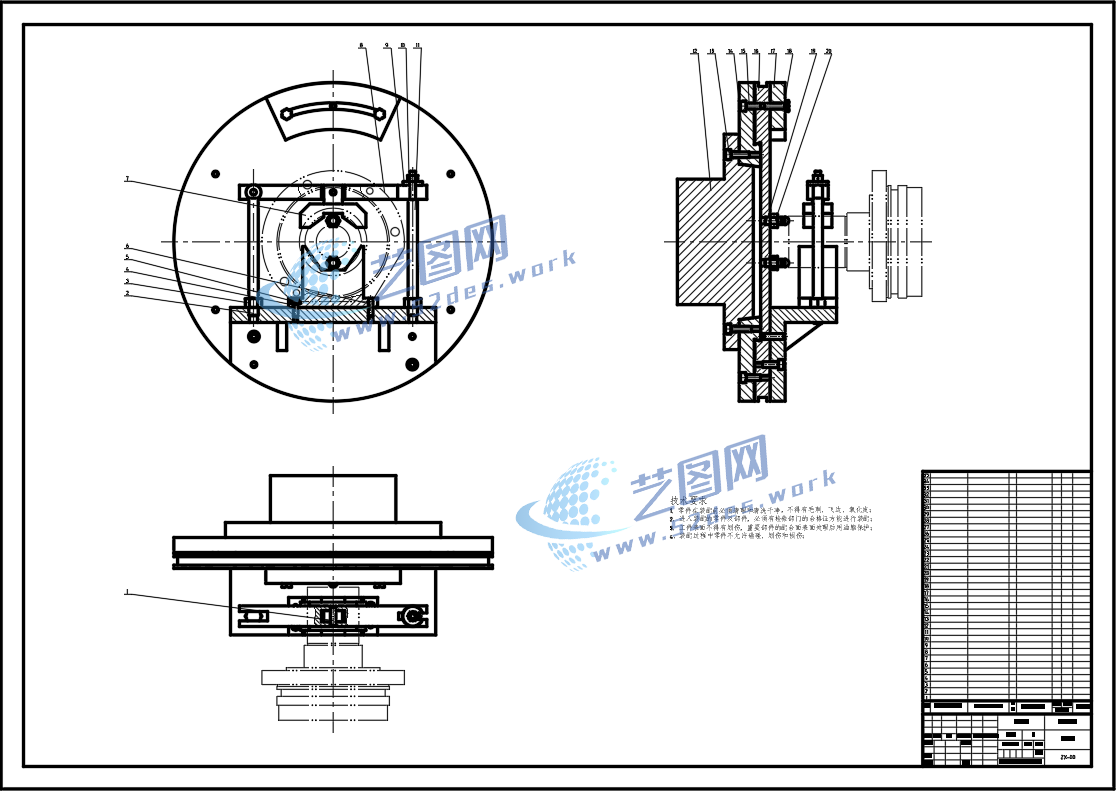

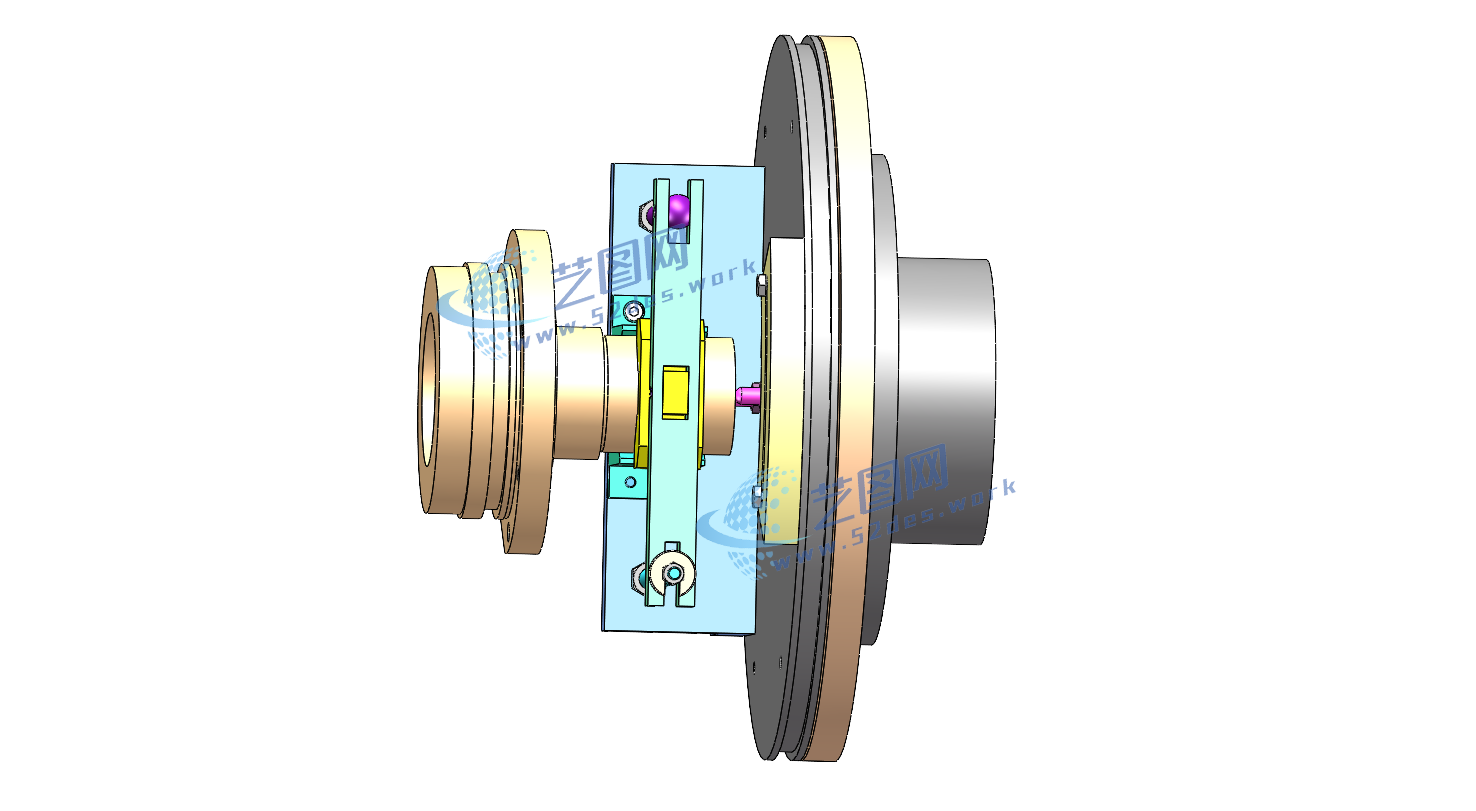

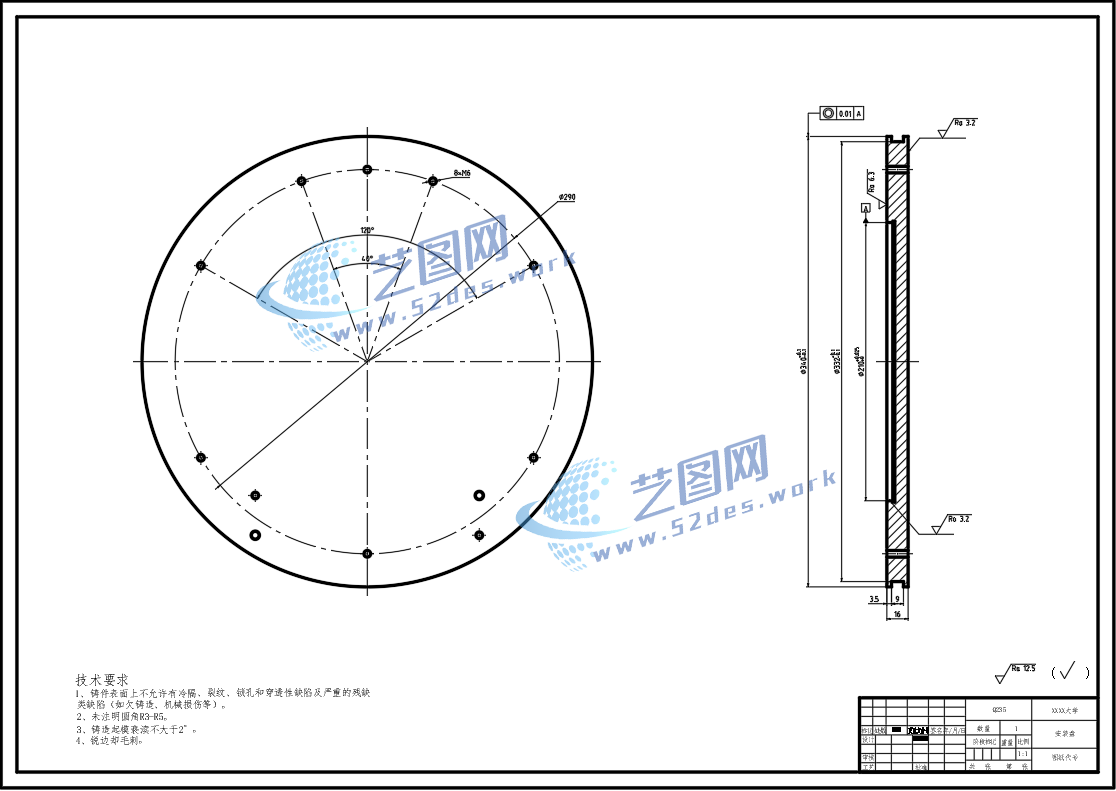

I轴法兰盘夹具solidworks24版三维装配模型I轴法兰盘夹具CAD装配图 I轴法兰盘CAD夹具体

该夹具针对I轴法兰盘右端面车削工序进行专用化设计，通过合理布置定位面和夹紧点，实现工件快速装夹与准确定位。夹具体采用圆盘式高刚度结构，可有效降低高速旋转加工中的振动和偏摆，提高端面加工精度及表面质量。夹具具有定位可靠、结构紧凑、回转稳定、操作方便等特点，适用于轴类、盘类零件批量车削加工，可满足机械制造领域高效率、高精度车床工装应用需求。
