后法兰盘铣R25圆弧夹具设计含solidworks24版三维模型可编辑｜C25955

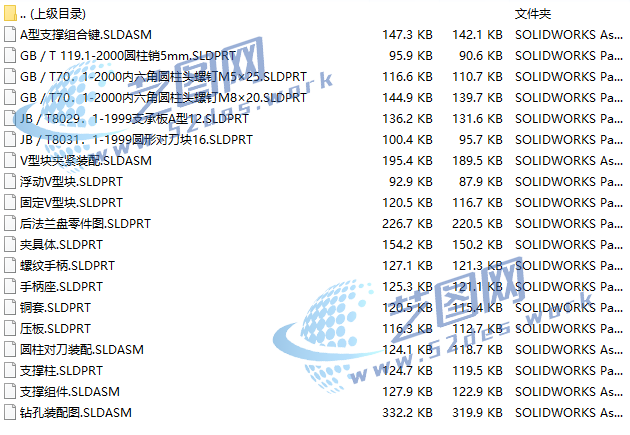

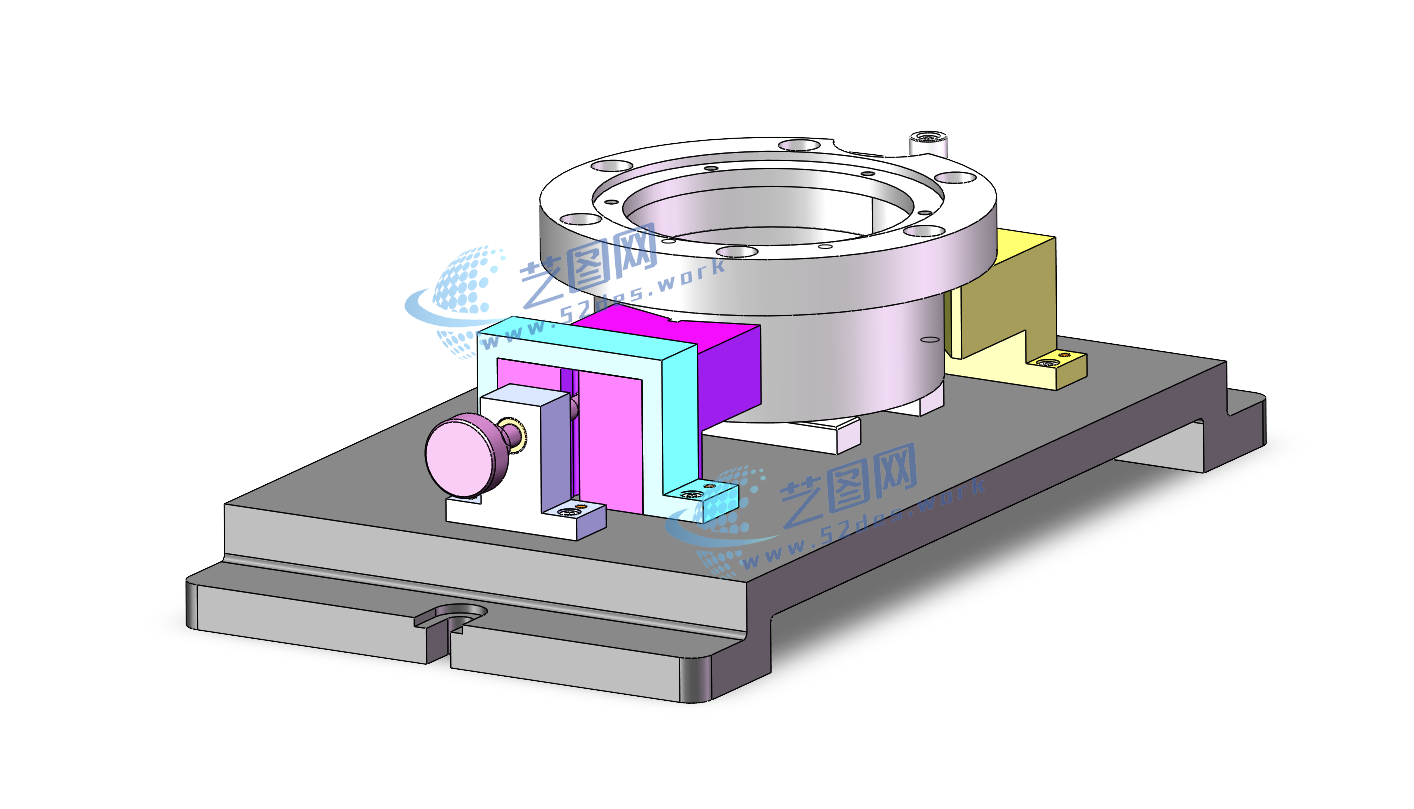

solidworks24版本模型源文件，可编辑，含参数 后法兰盘夹具solidworks24版三维装配模型

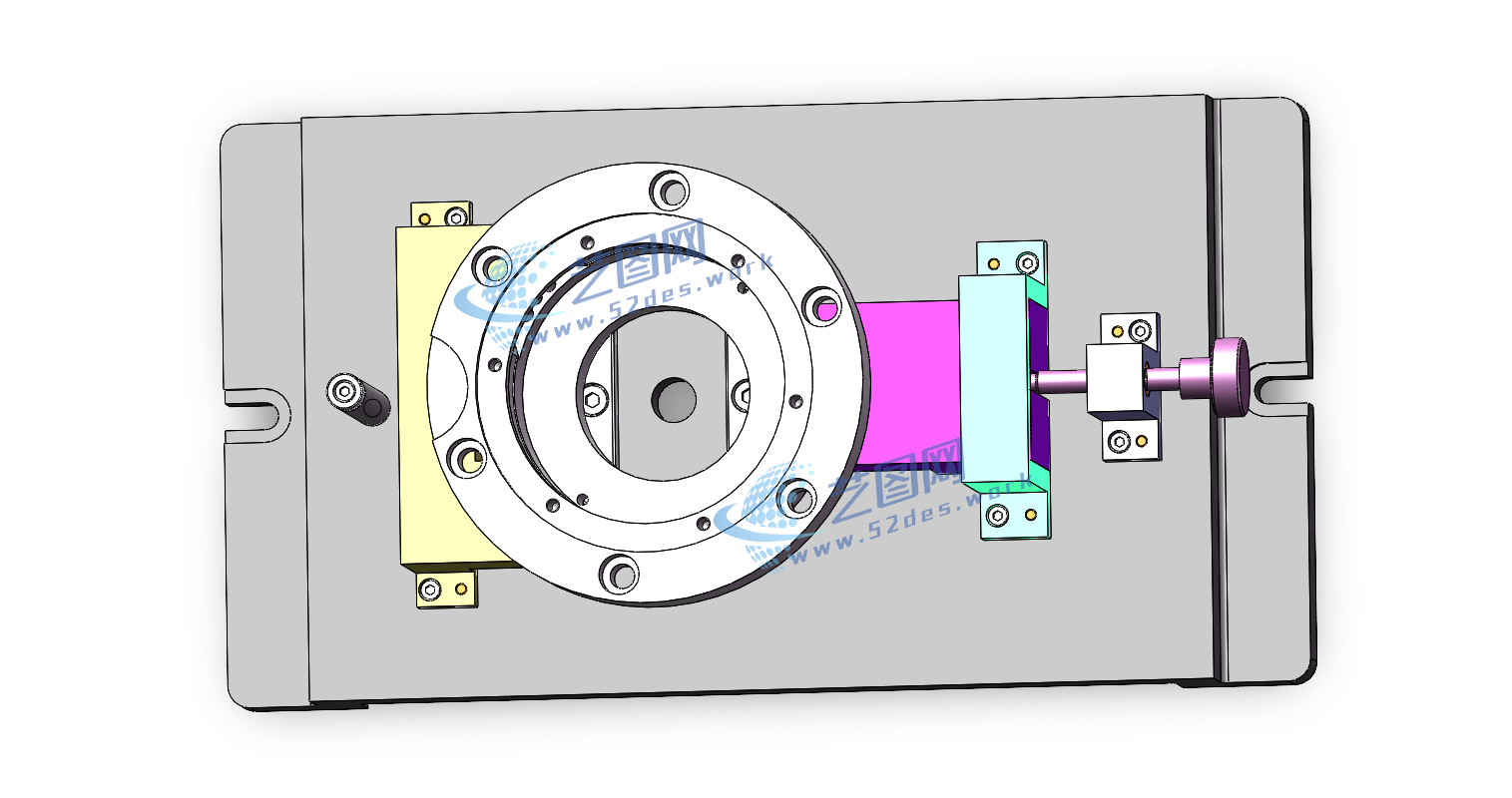

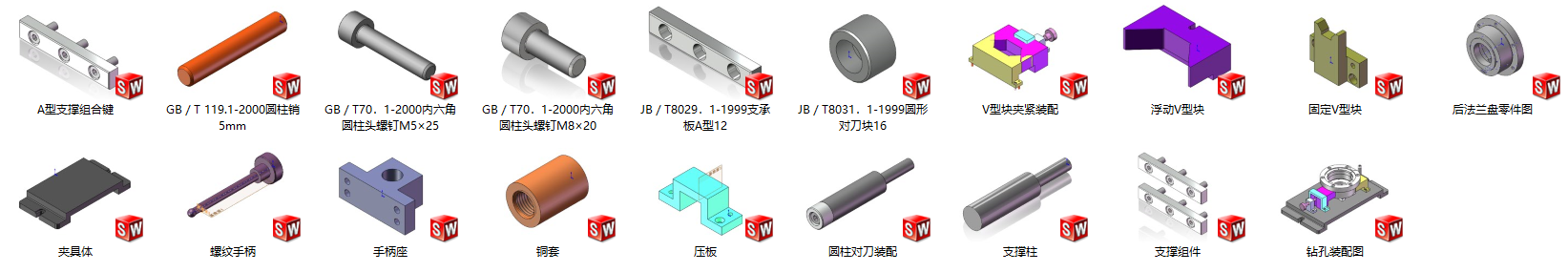

该后法兰盘铣R25圆弧夹具采用专用铣床夹具结构，主要由夹具体、V型块、A型支撑板、圆形对刀块、定位元件及压紧机构组成。夹具根据法兰盘类零件结构特点进行定位设计，采用V型块对工件外圆进行定位，实现径向方向约束，同时利用A型支撑板对工件端面进行支撑，限制工件轴向移动及转动自由度，使工件满足六点定位要求。该定位方式能够保证法兰盘铣削圆弧加工时的位置精度和加工稳定性。
