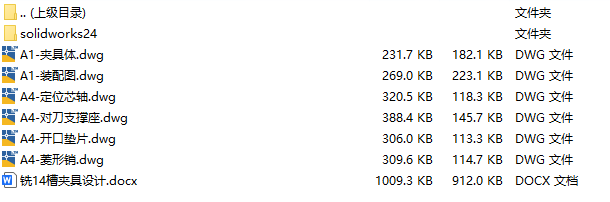

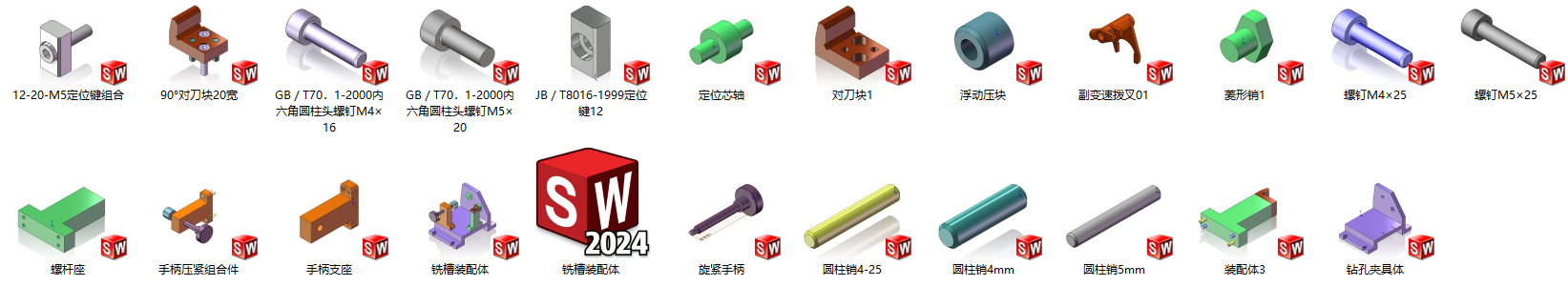

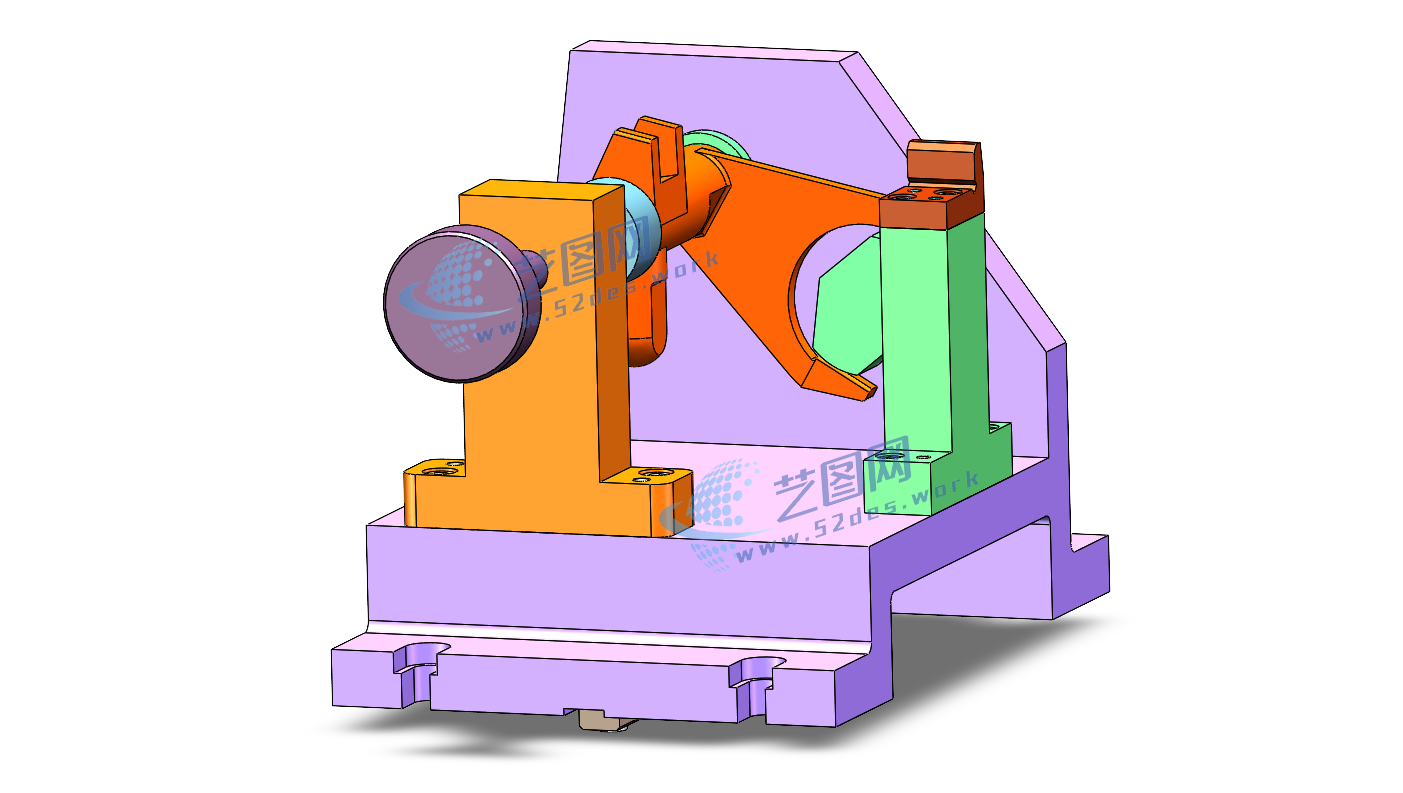

文件内容：solidworks24版三维模型、CAD图纸、夹具设计说明书 solidworks24版本模型源文件，可编辑，含参数 副变速拨叉夹具solidworks24版三维装配模型

副变速拨叉铣14槽夹具采用加工后的定位孔、端面及侧面作为定位基准，按照六点定位原理完成工件的完全定位，确保14mm槽的尺寸精度、位置精度及对称度要求。夹具通过可靠的定位元件和夹紧机构对工件进行固定，可有效防止铣削过程中产生振动和位移，提高加工稳定性和加工质量。该铣槽夹具具有定位准确、装夹快捷、结构紧凑、操作方便等特点，适用于副变速拨叉14槽的批量生产加工。本文提供副变速拨叉铣14槽夹具设计、定位方案分析、夹紧机构设计、夹具体设计、CAD图纸、SolidWorks三维模型、机械加工工艺及毕业设计说明书等完整资料，可用于机械课程设计、毕业设计及工装夹具设计参考。

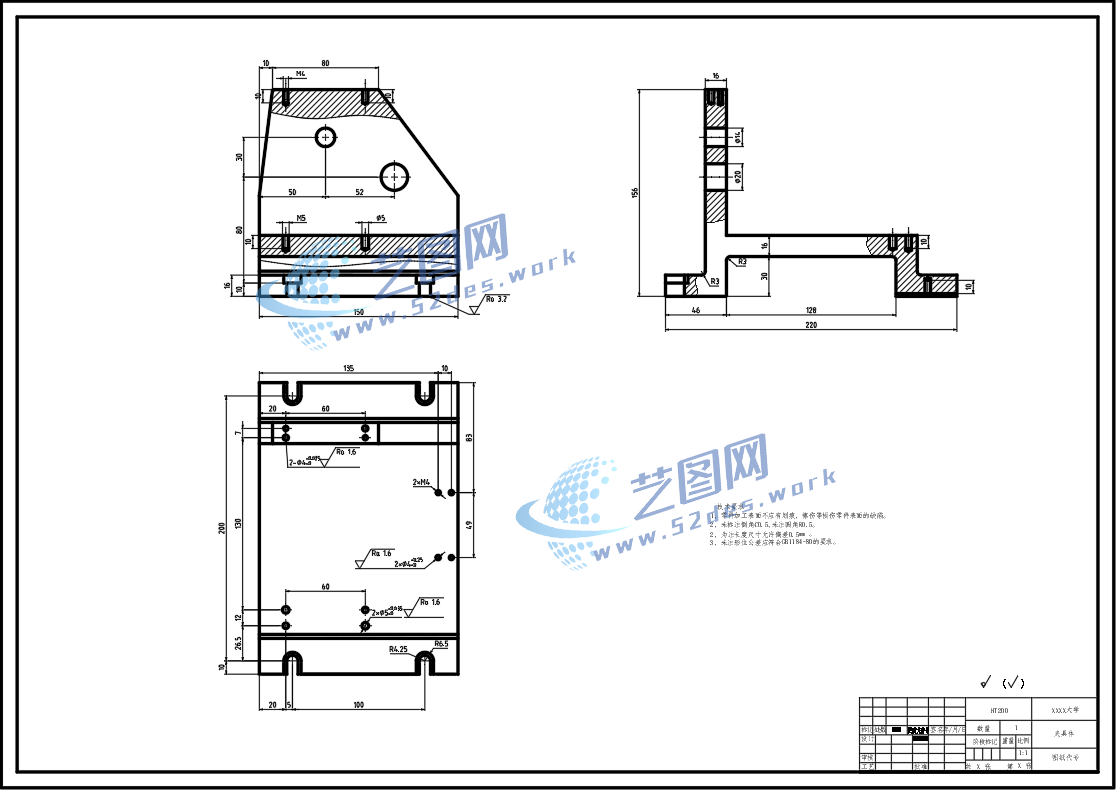

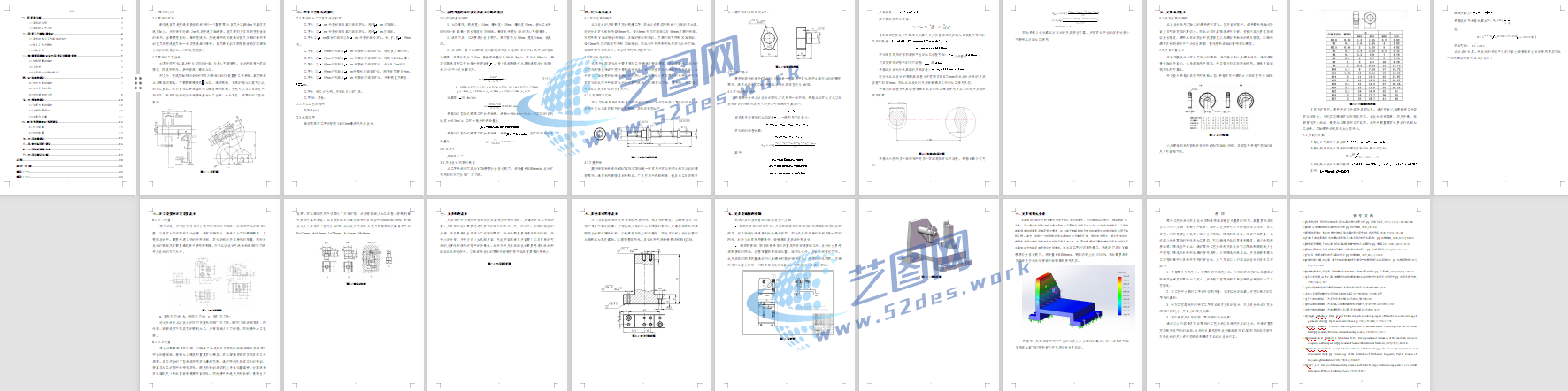

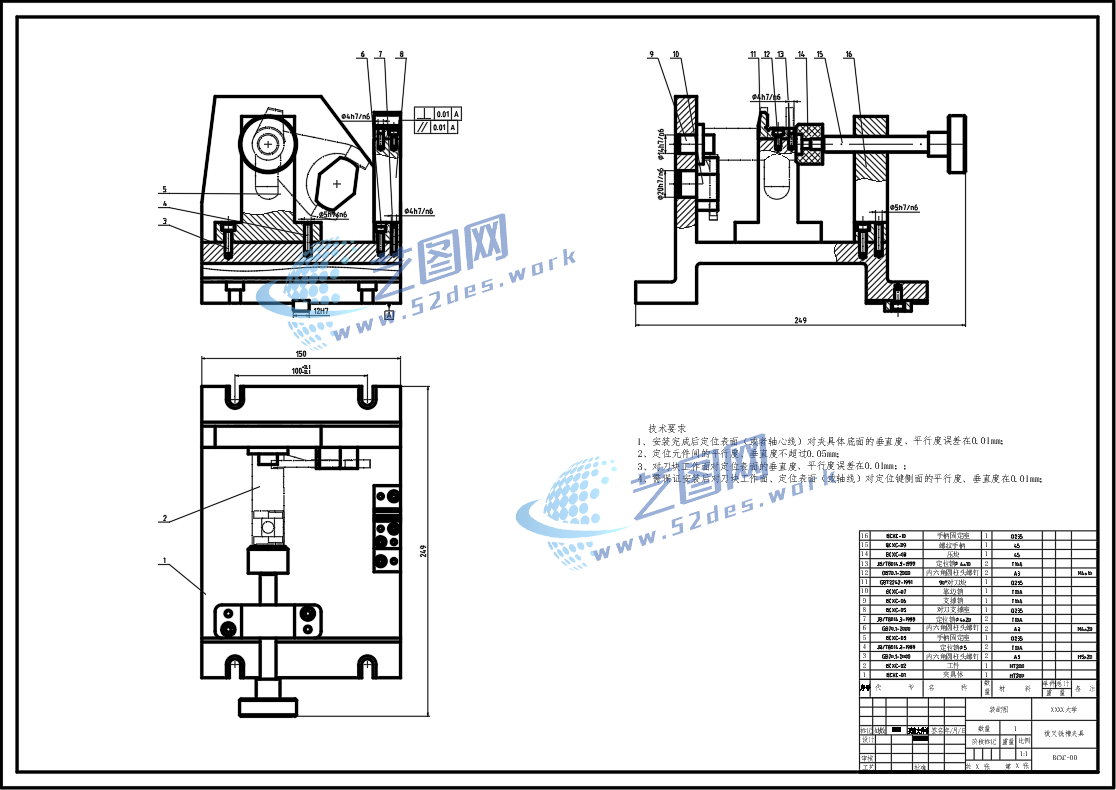

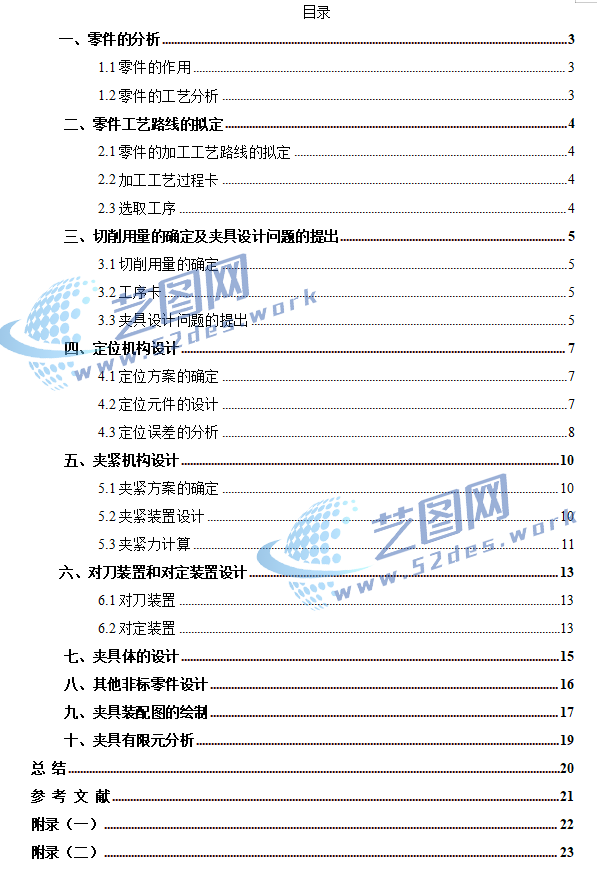

副变速拨叉夹具CAD装配图 副变速拨叉CAD夹具体 副变速拨叉设计说明书目录 副变速拨叉设计说明书内容

本设计完成了副变速拨叉机械加工工艺分析、工艺路线制定、专用夹具设计、定位与夹紧方案分析、夹具体结构设计及有限元分析，并绘制了夹具装配图、夹具体零件图及相关CAD图纸，同时建立了SolidWorks三维模型。
