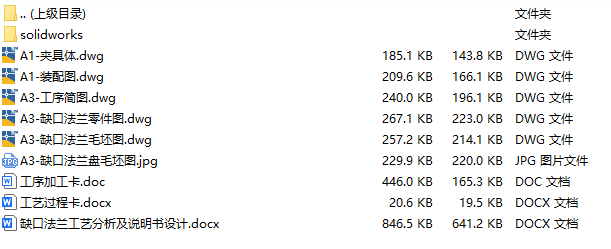

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图

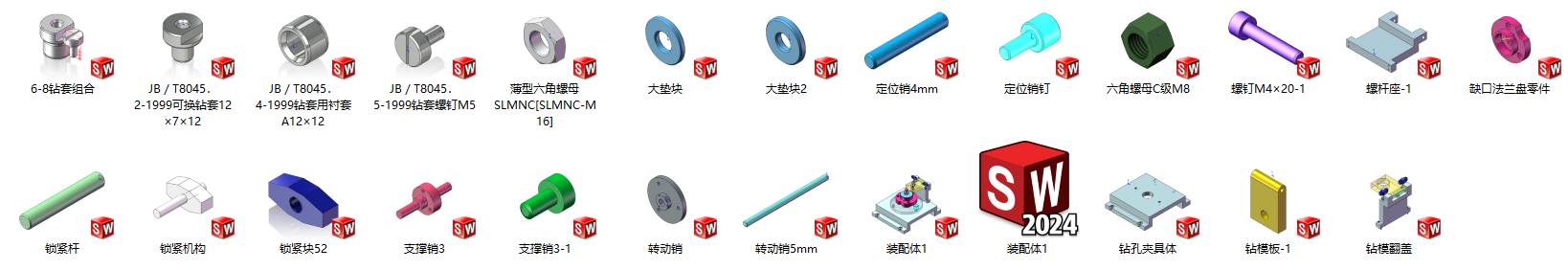

solidworks24版本模型源文件，可编辑，含参数
本次设计的夹具需要完成钻Φ12孔,本次定位主要对零件的外平面进行固定定位因此对于平面定位元件主要可选择：定位芯轴和压片,钻孔机构采用翻盖机构，可实现对钻模板的翻转，钻孔结束后翻开钻模板可方便取下工件。

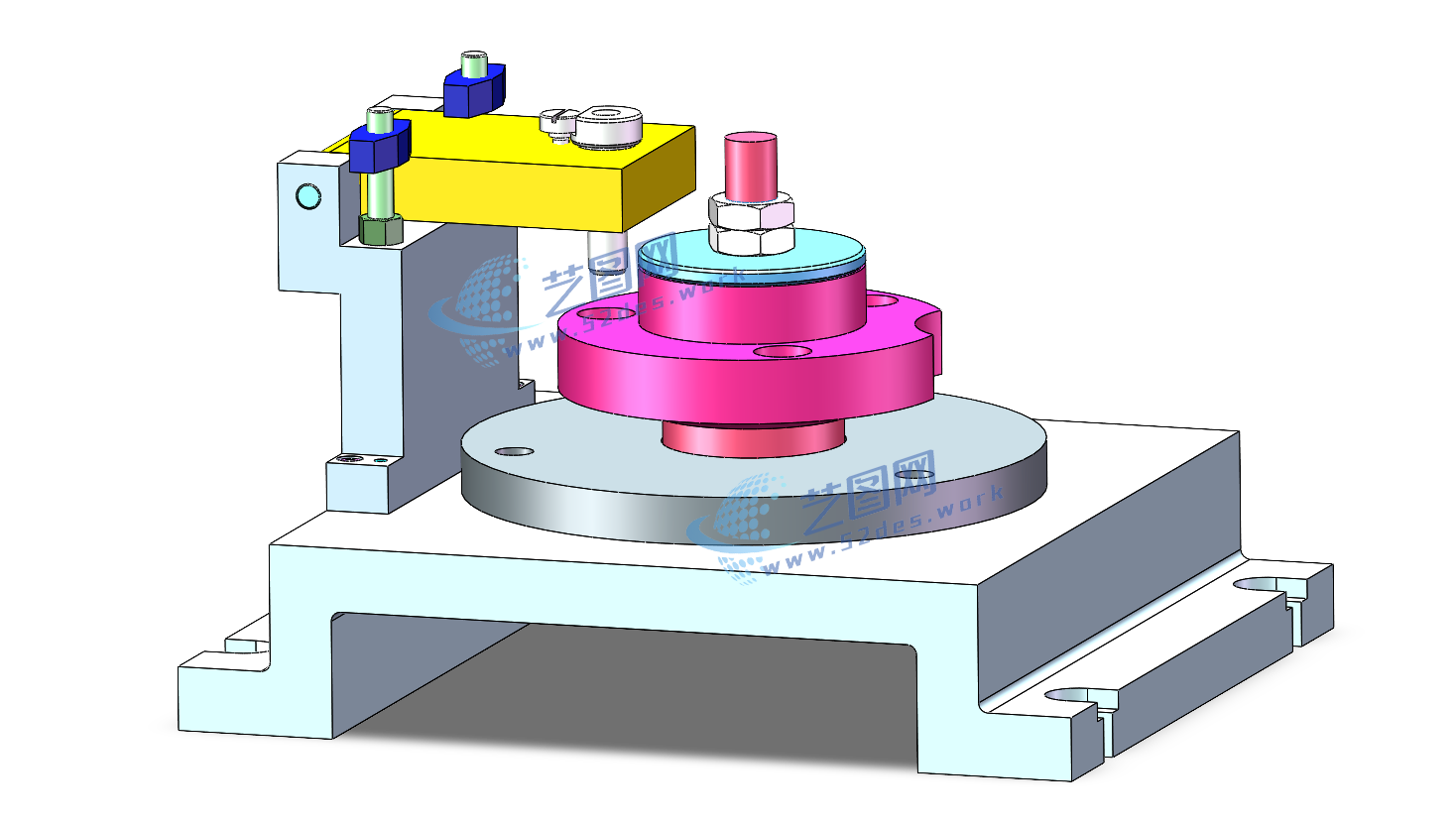

缺口法兰盘夹具solidworks24版三维装配模型

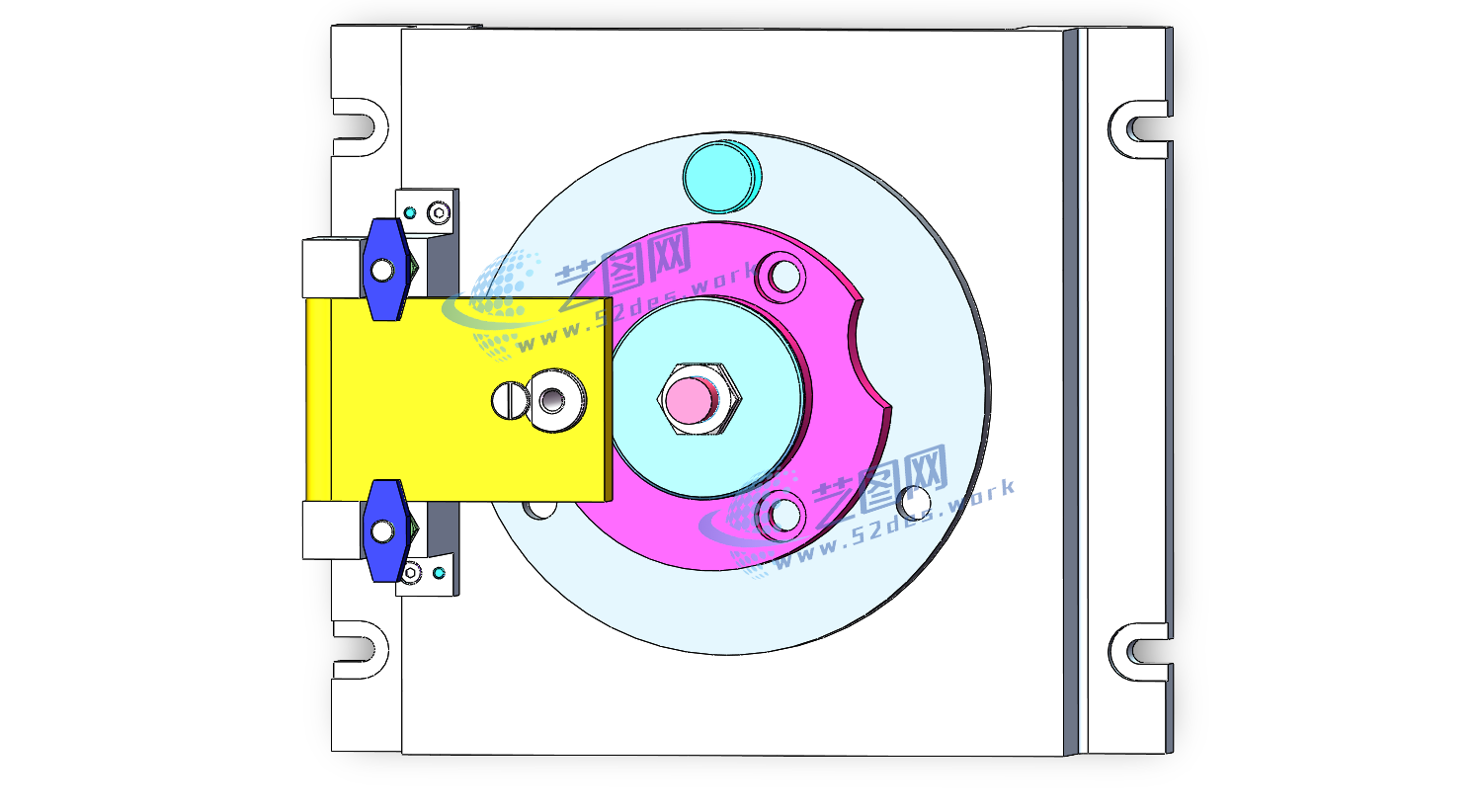

缺口法兰盘的钻孔采用分度机构，其设计有分度盘一个孔位钻孔结束后，可采用分度盘回转完成下一个孔位加工，其分度盘上设计安装有相应的插拔销，拔下后旋转从而完成下一分度定位。分度机构对于具有一定的角度的共建适应性比较高。

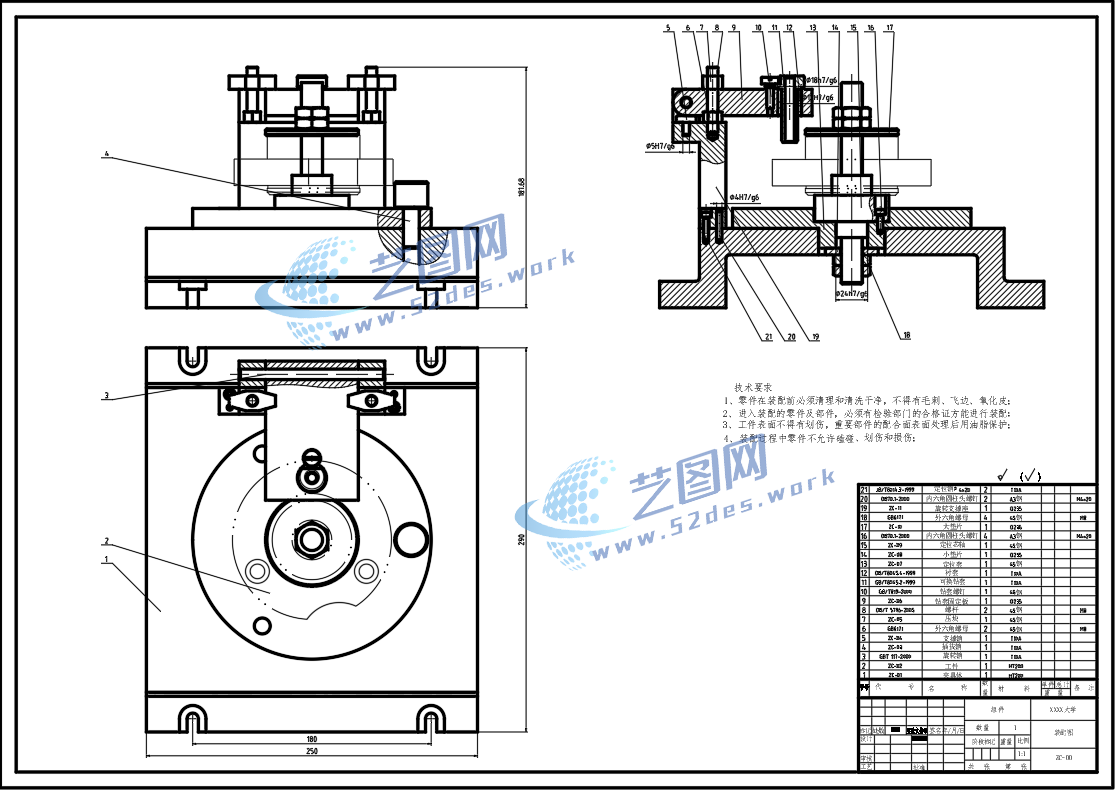

缺口法兰盘夹具CAD装配图

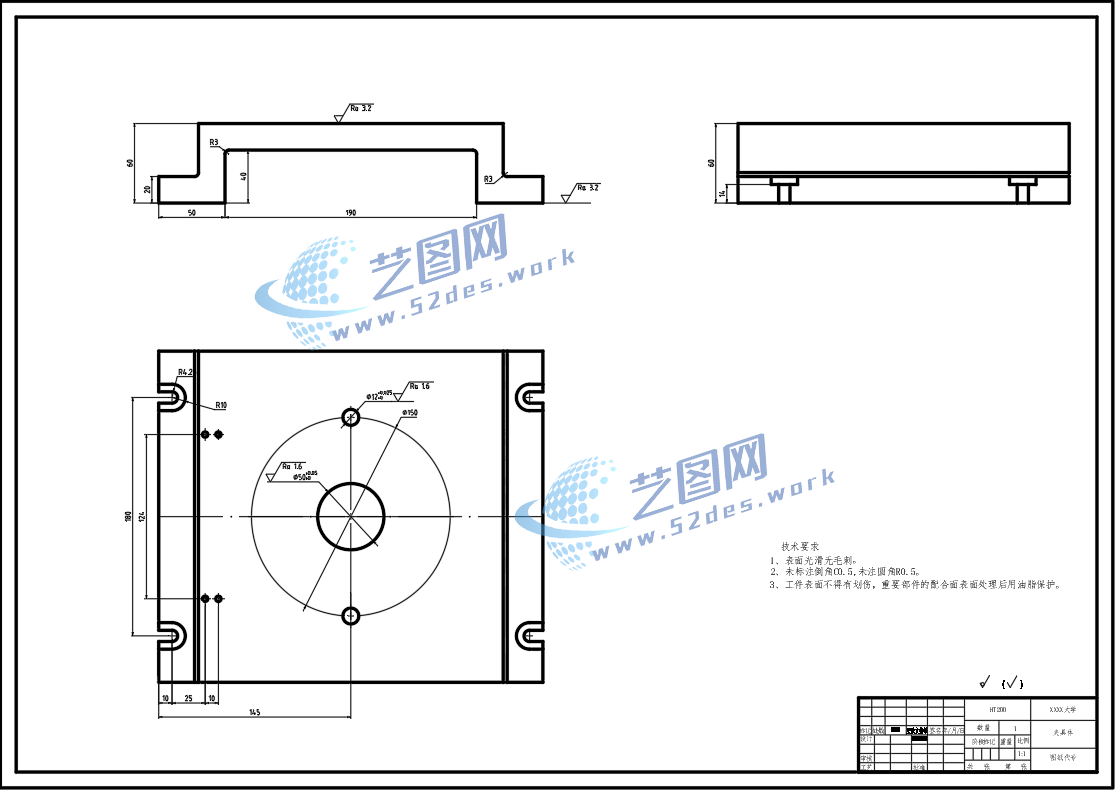

缺口法兰盘CAD夹具体

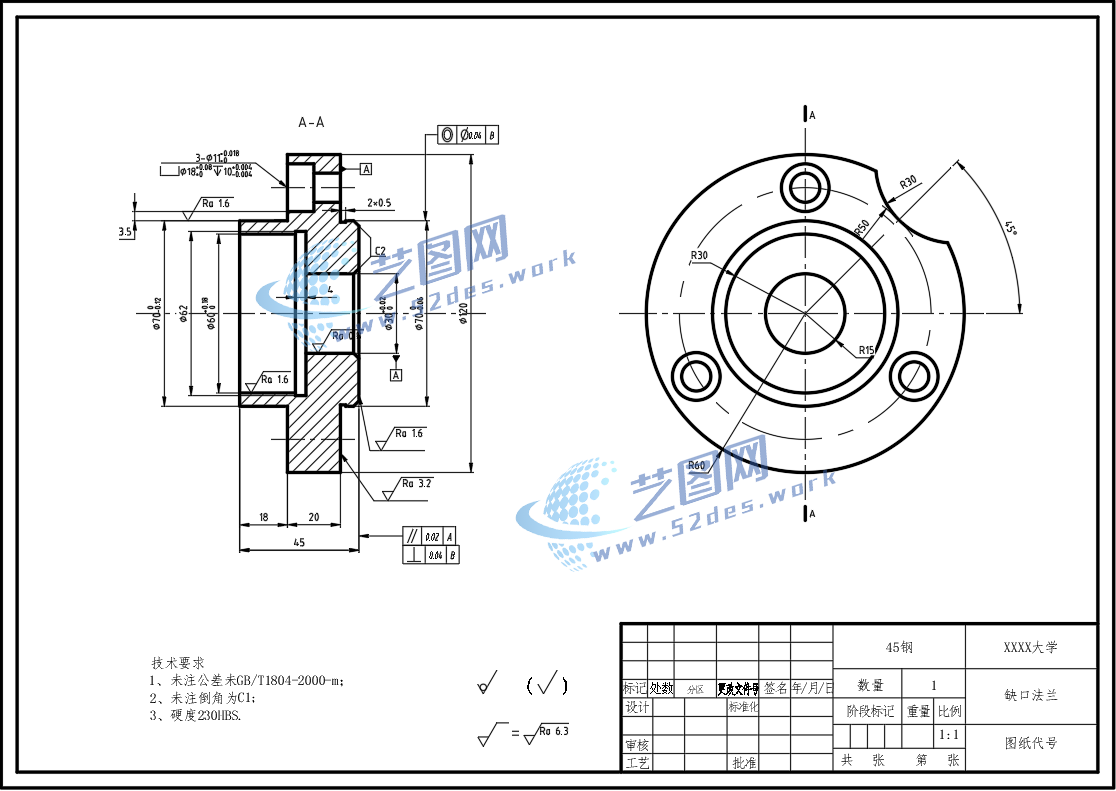

缺口法兰盘CAD零件图

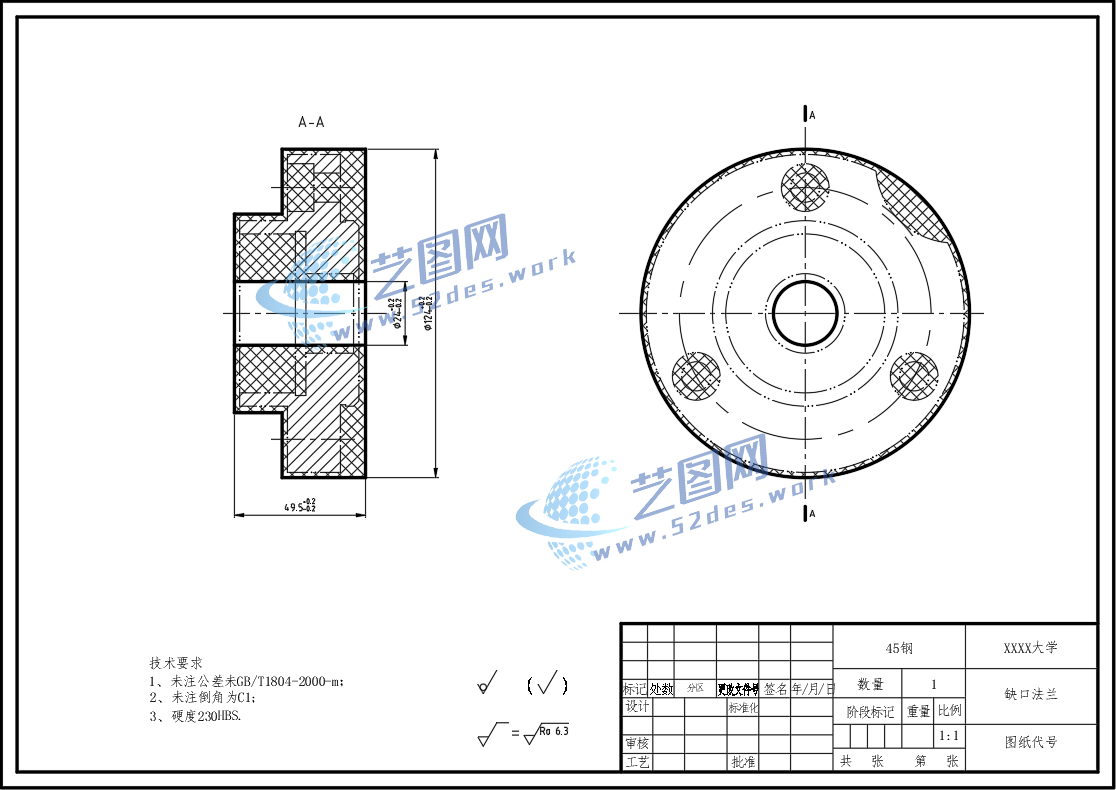

缺口法兰盘CAD毛坯图

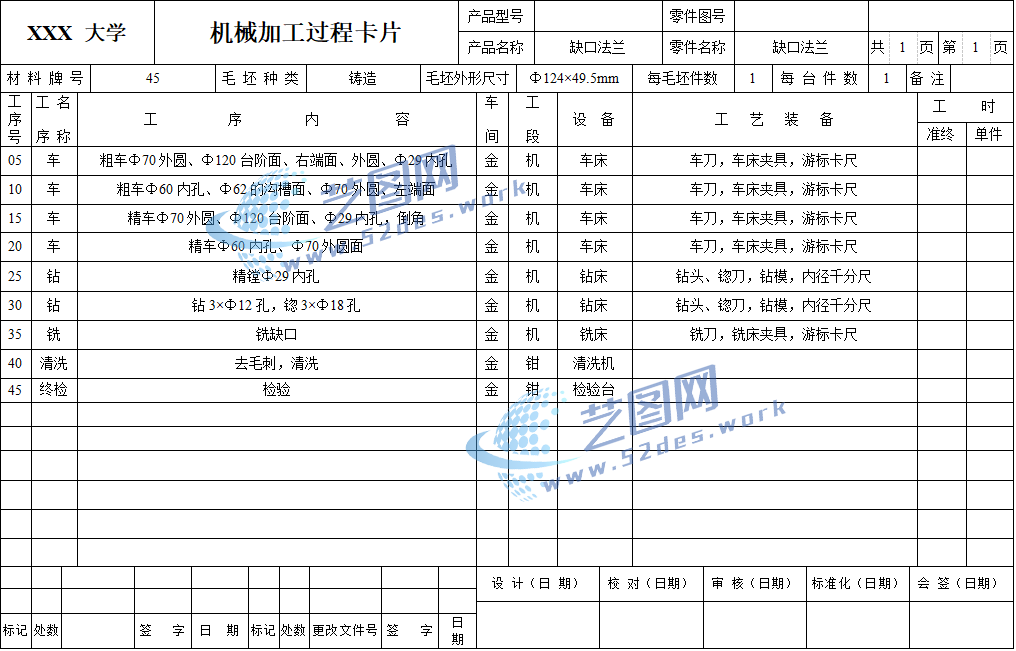

工艺流程主要分为车削、镗孔、钻孔、铣销，工艺上进行粗精分开的工艺设计，完成粗加工后然后为精加工提供定位基准。

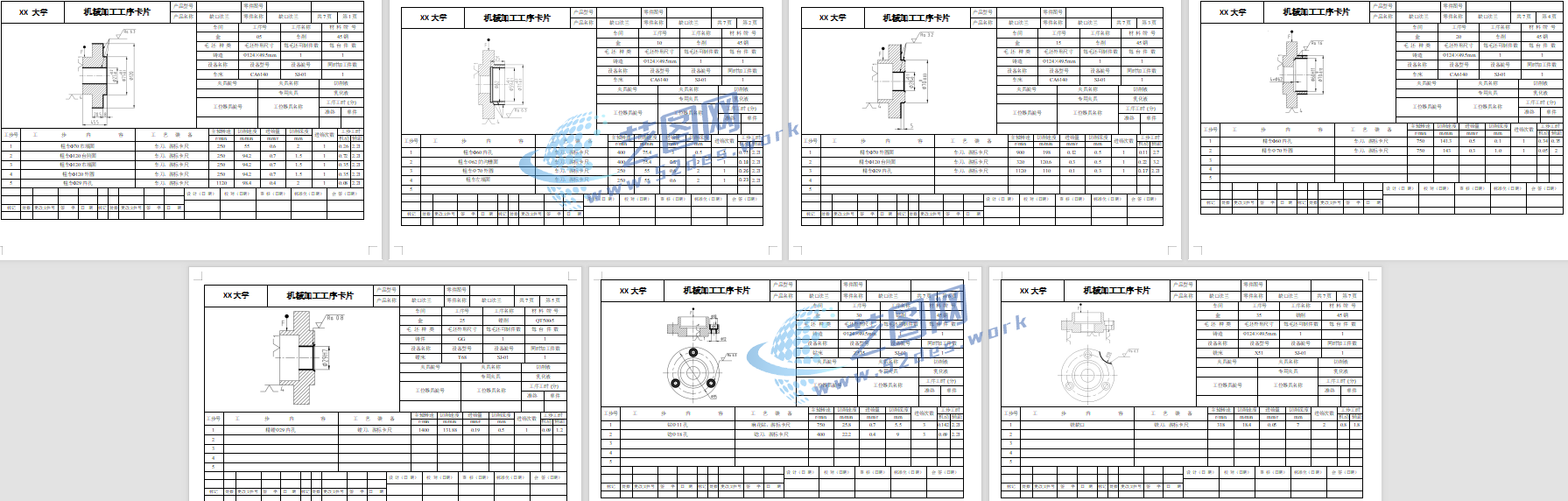

机械加工工序卡
工序卡主要针对定位符号、压紧力等，其符号代表所限制的自由度，主要针对回转型零件，一般采用V型块定位.工序卡上的主轴转速、进给量等都是根据机械制造工艺设计手册查表所得，后期可根据需要进行参考。

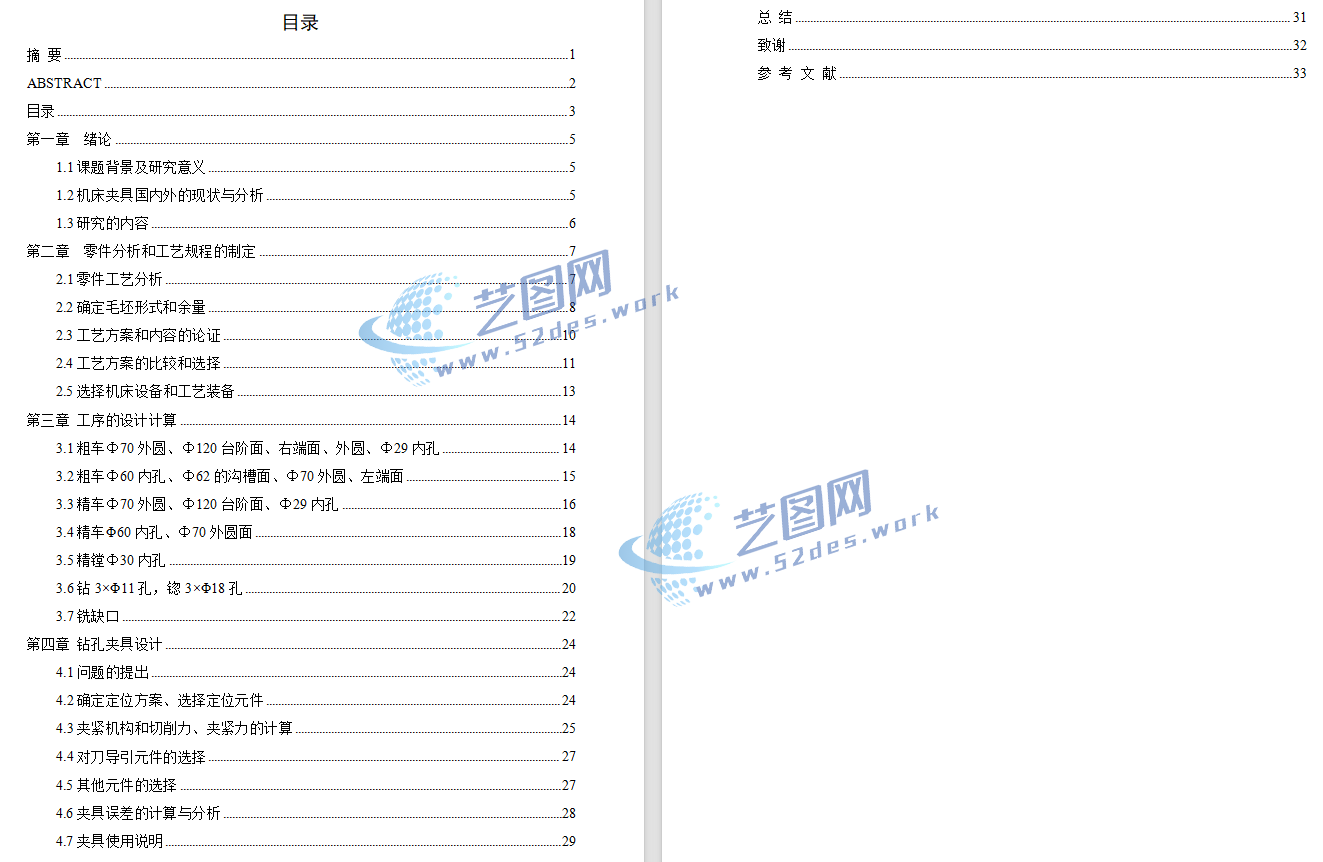

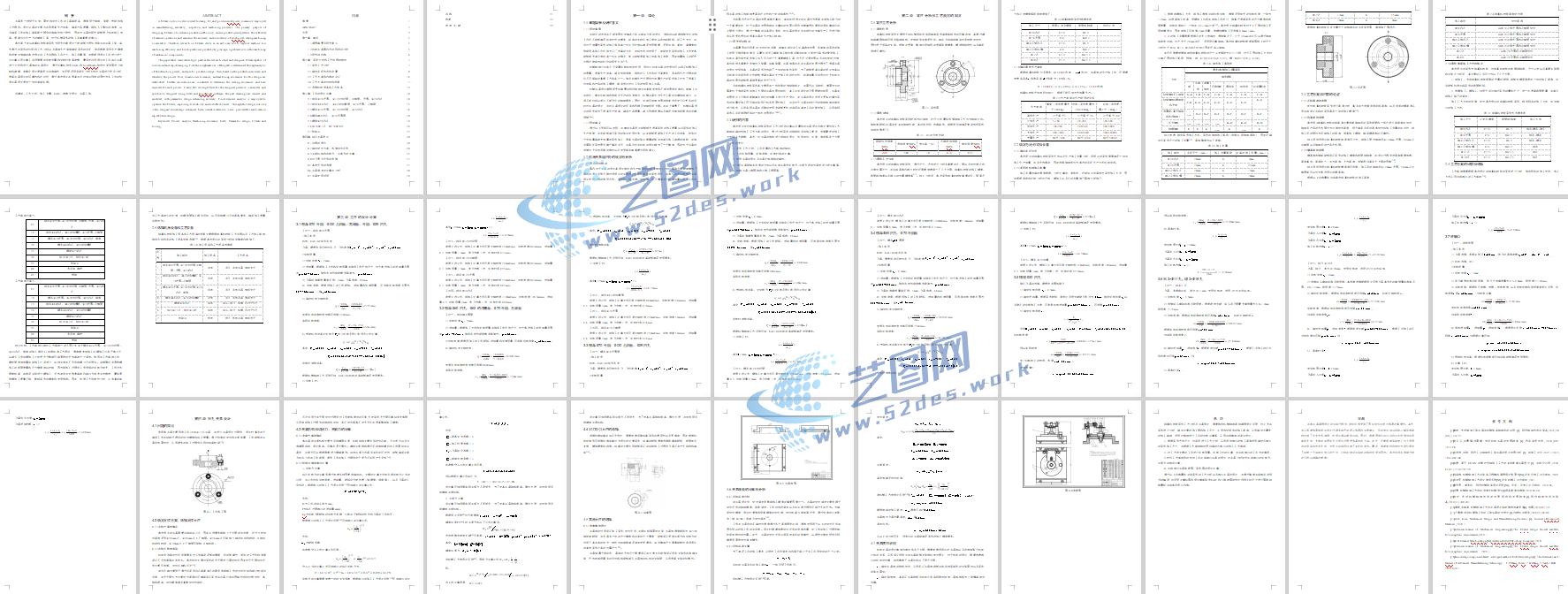

缺口法兰盘设计说明书内容
