后连杆钻40mm孔夹具设计含CAD图纸+solidworks24三维模型｜C25966

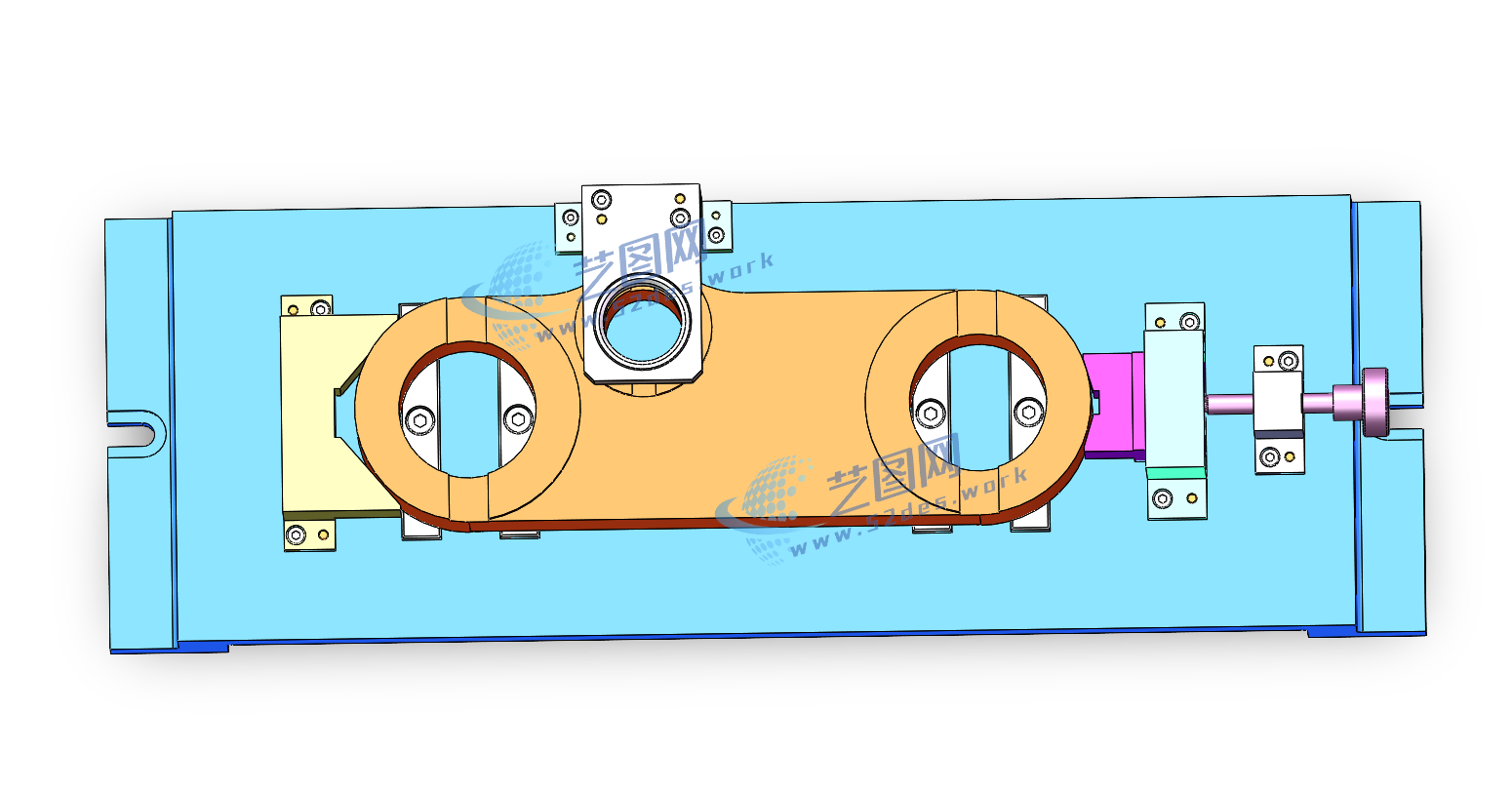

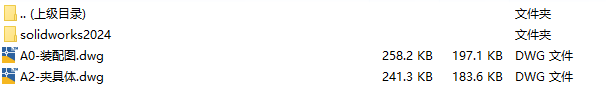

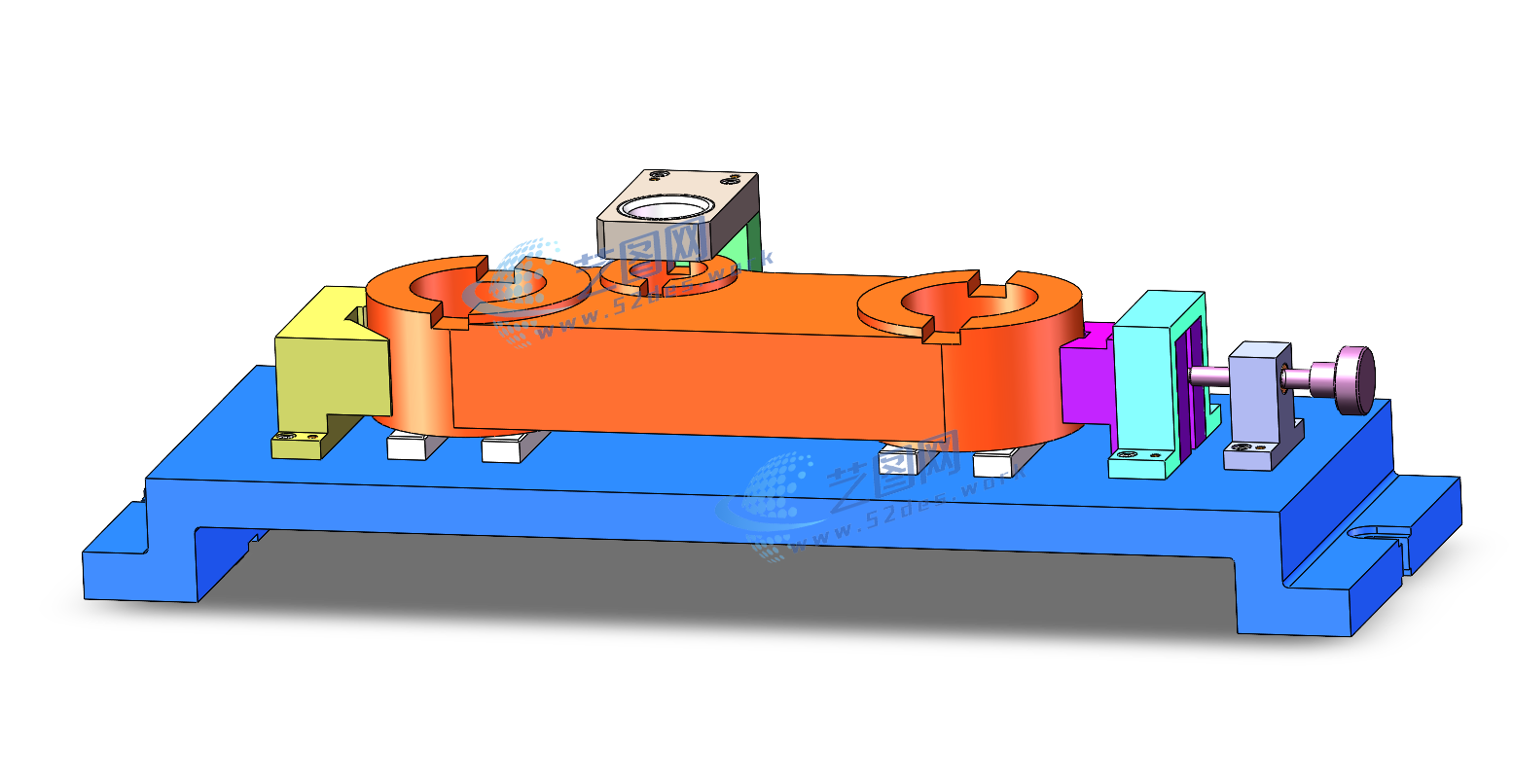

文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数 后连杆夹具solidworks24版三维装配模型

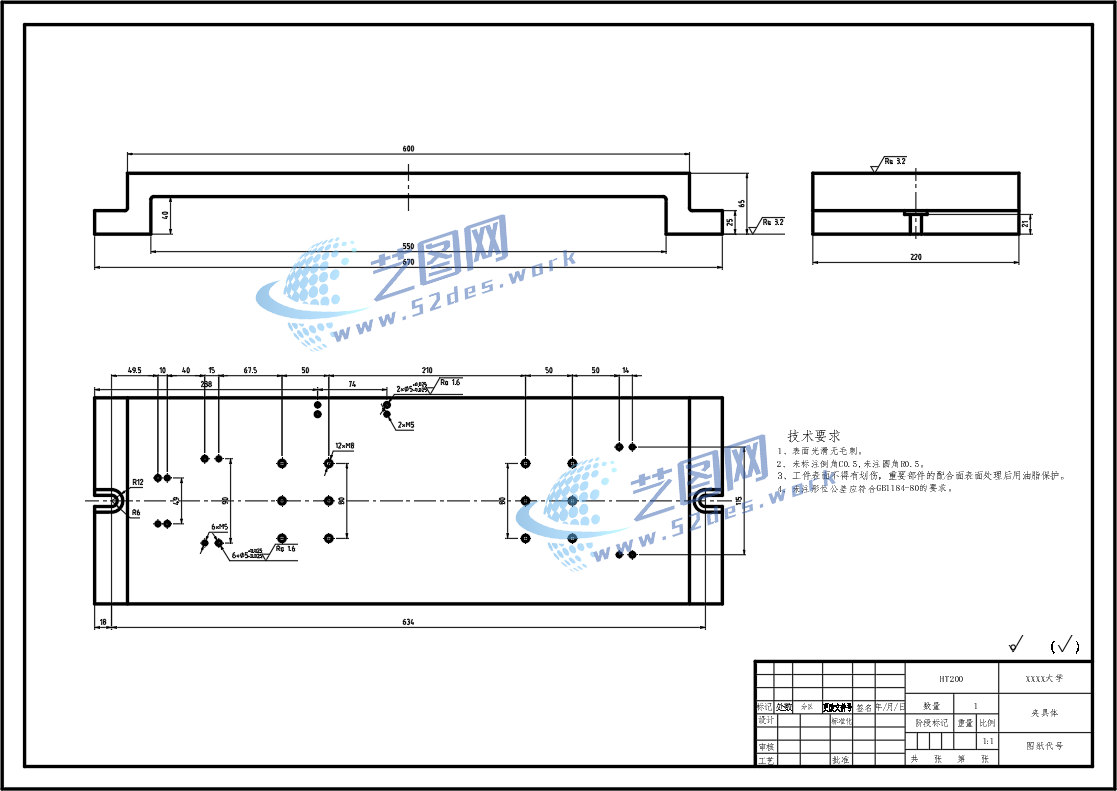

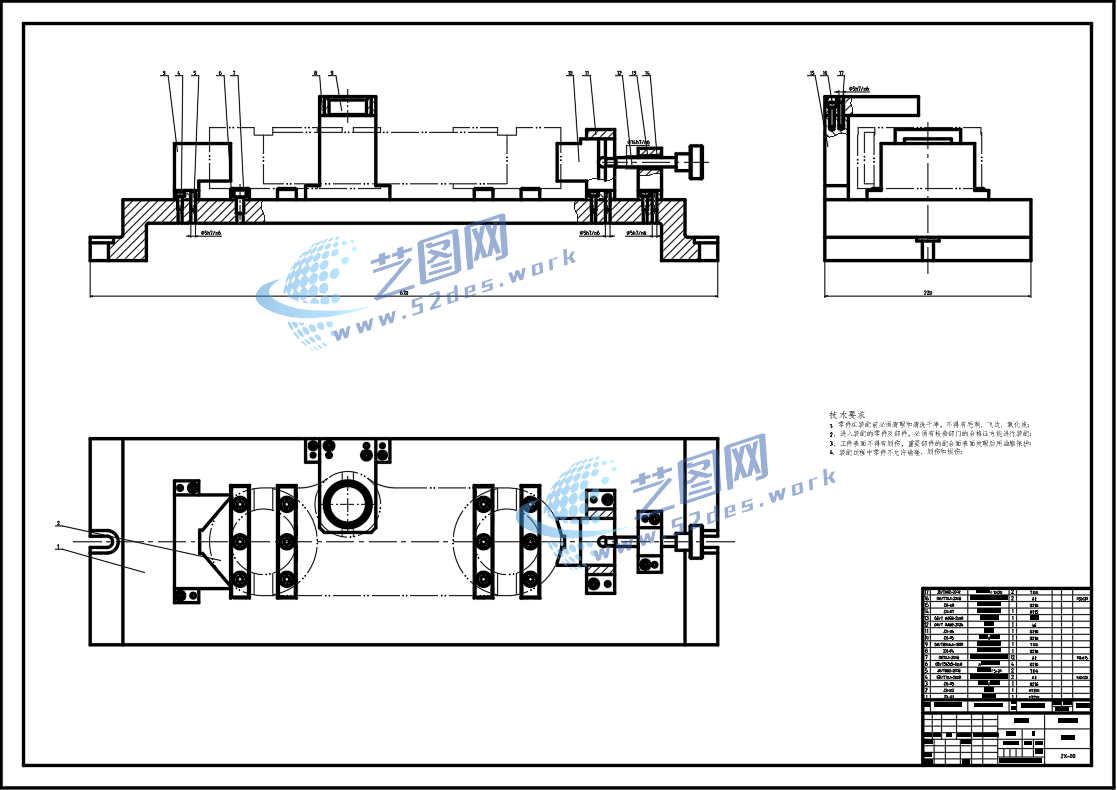

该后连杆钻Φ40mm孔夹具采用V型块、A型支撑板以及左右V型夹紧机构组合定位方式，针对后连杆类长条形回转结构零件进行专用化设计后连杆夹具CAD装配图 后连杆CAD夹具体

夹具采用左右对称V型夹紧结构，通过两侧夹紧力共同作用，使工件稳定贴合定位元件，保证Φ40mm孔加工时的位置精度和尺寸精度。整体结构由底座、支撑组件、V型定位块、侧向夹紧机构以及压紧调节机构组成，具有装夹快速、定位可靠、受力均匀等特点，适用于批量生产中后连杆零件的钻孔加工，提高加工效率和夹具重复定位精度。
