壳体粗铣上侧面夹具设计含CAD图纸+solidworks24三维模型+说明书｜C25969

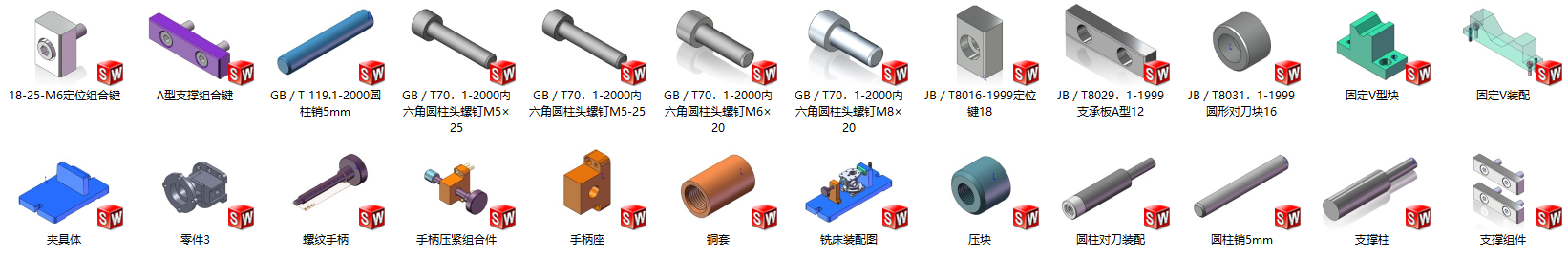

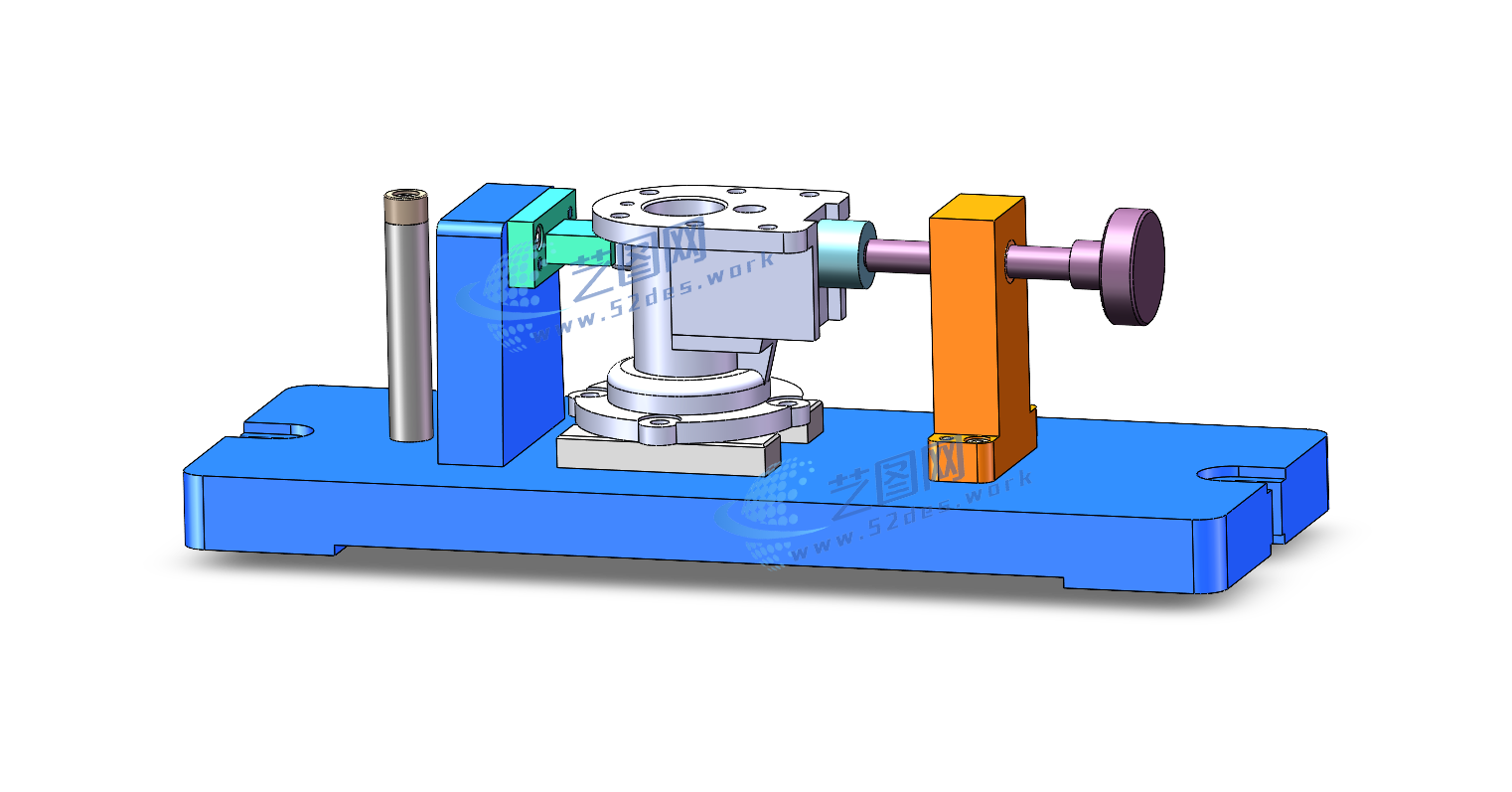

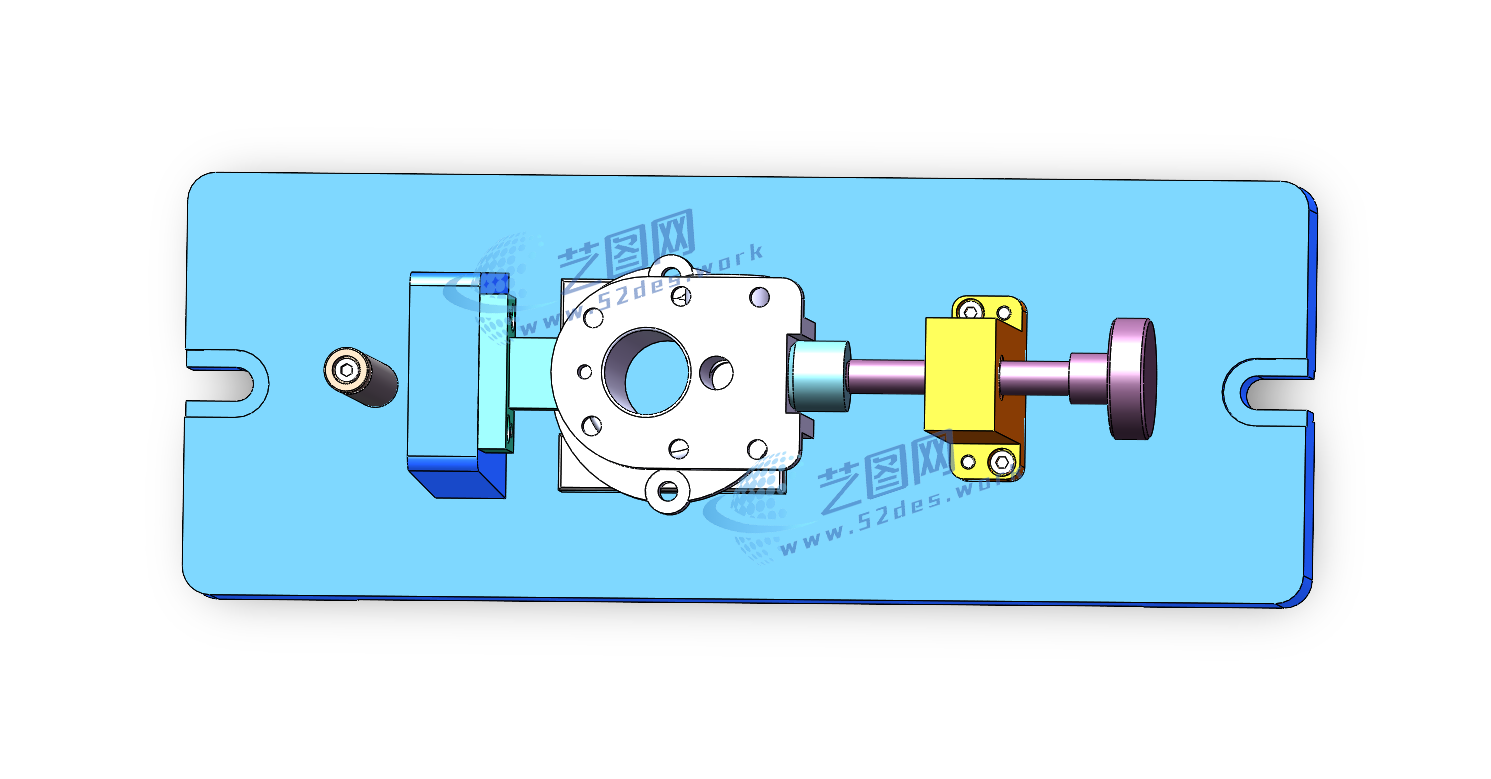

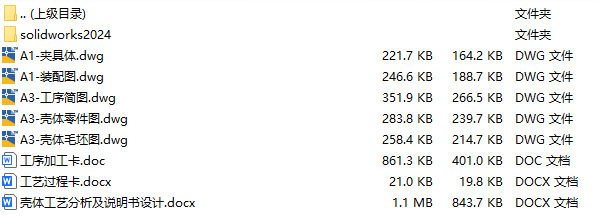

文件内容：solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图 solidworks24版本模型源文件，可编辑，含参数 壳体夹具solidworks24版三维装配模型

该壳体粗铣上侧面夹具采用底面A型支撑板、V型块定位以及右侧压块夹紧的组合式定位结构，针对壳体类零件加工过程中刚性不足、装夹变形敏感等特点进行设计。夹具以工件底面作为主要定位基准，通过A型支撑板实现平面支撑，限制工件的上下移动自由度，同时利用V型块对壳体圆柱外形进行径向定位，保证零件轴线位置稳定，提高粗铣过程中切削力作用下的抗偏移能力。

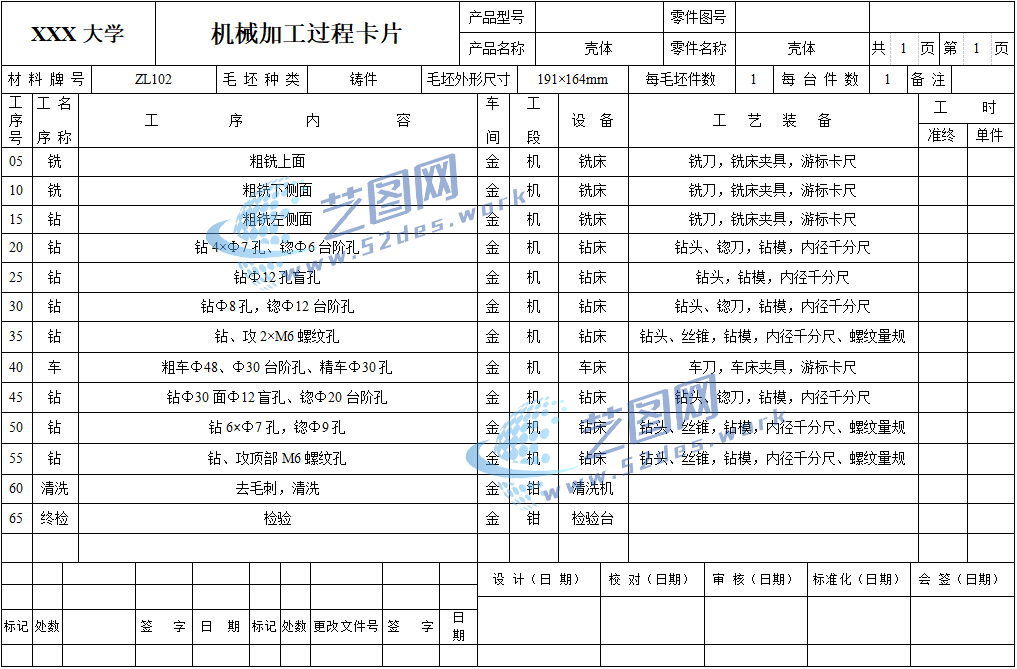

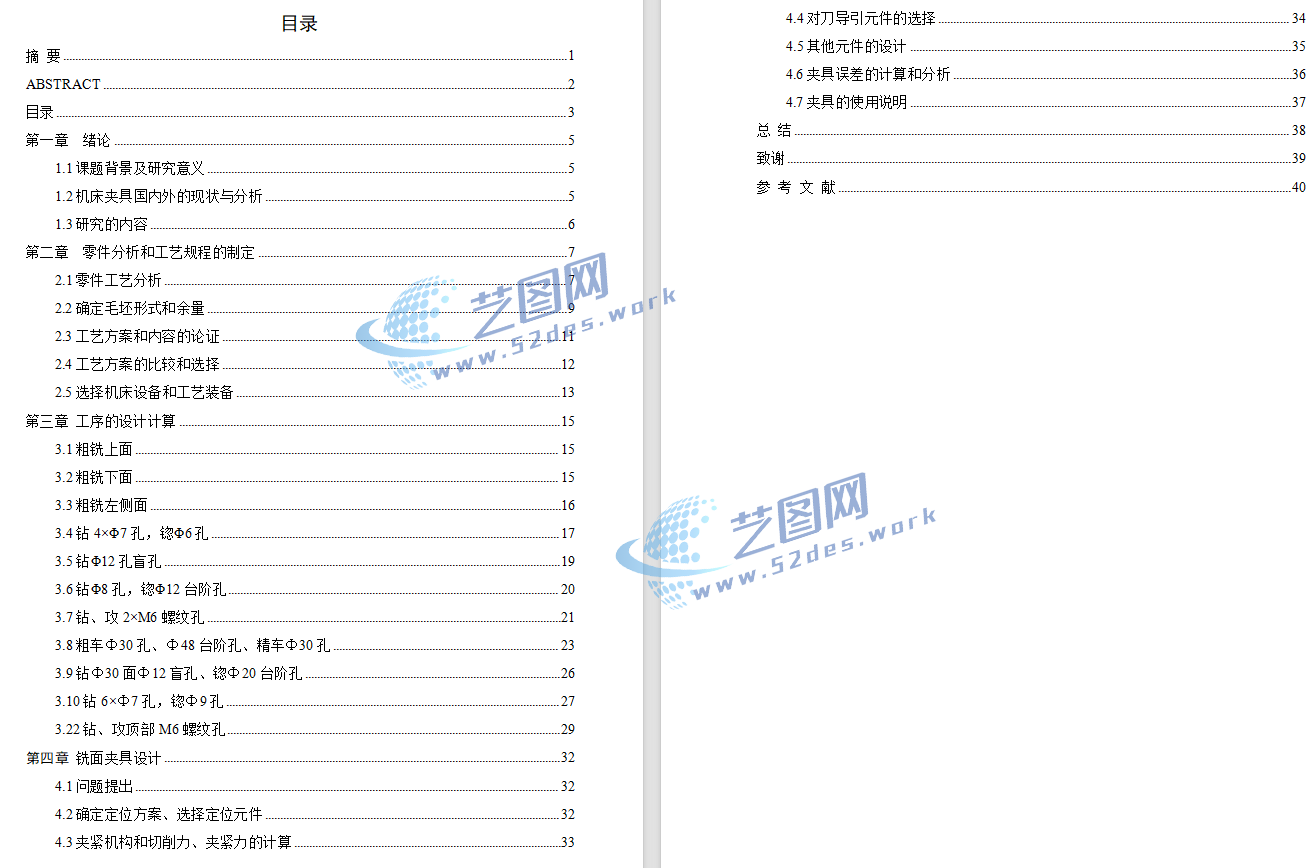

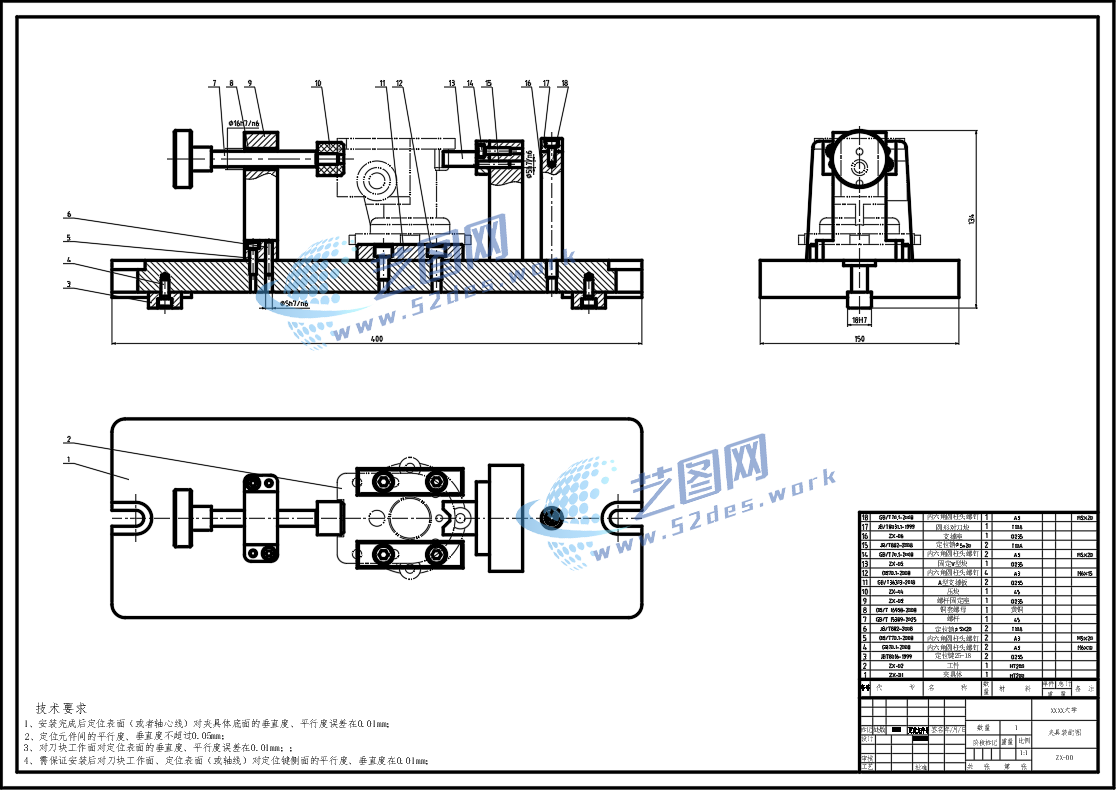

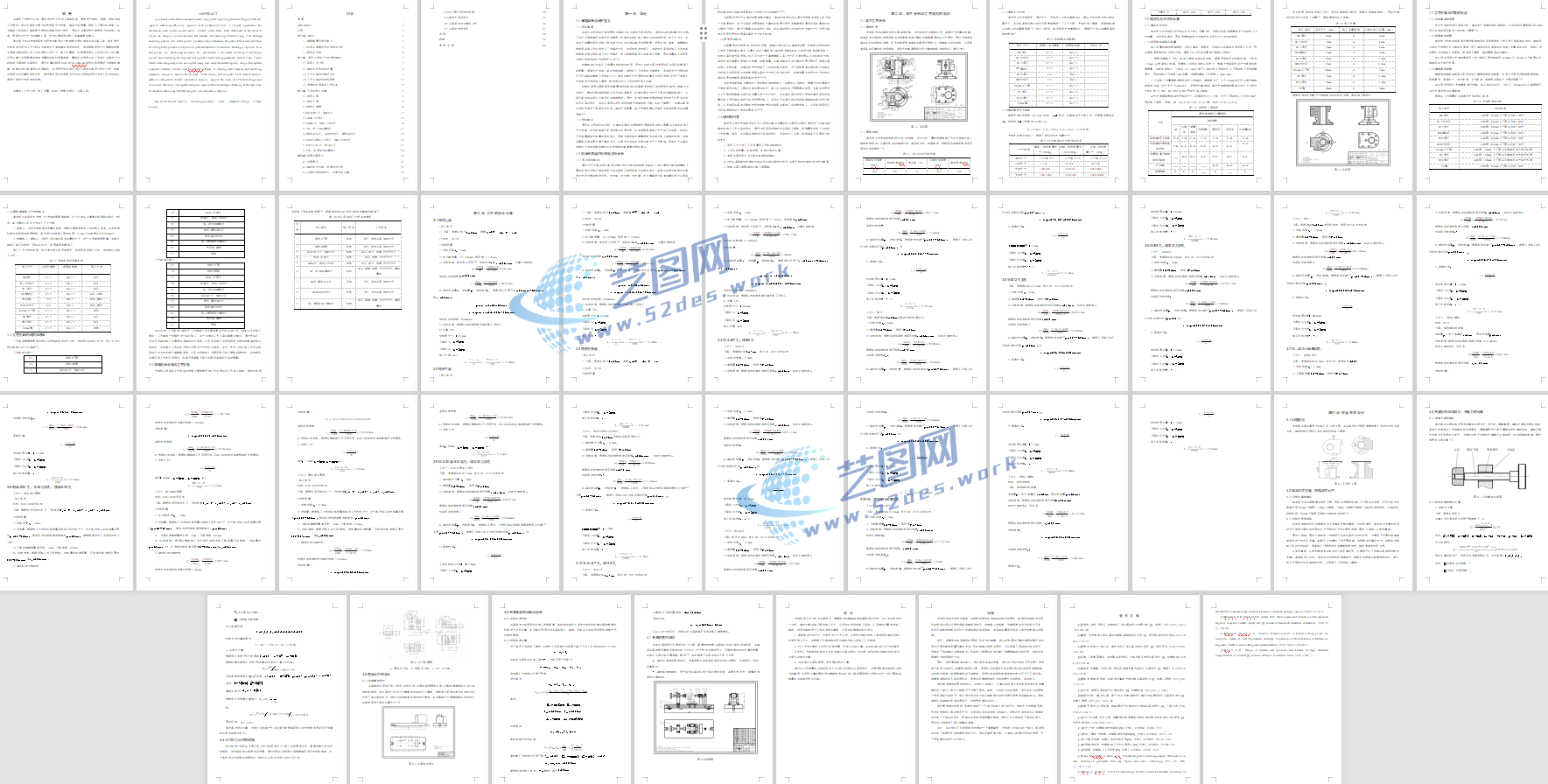

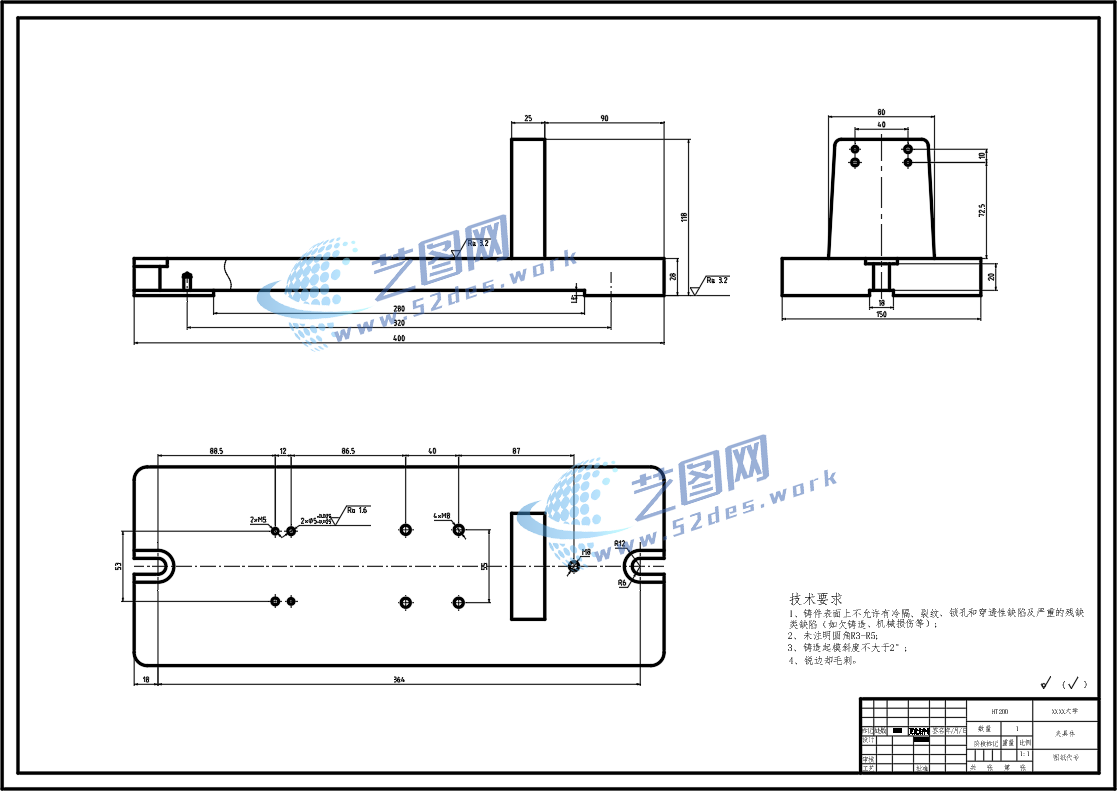

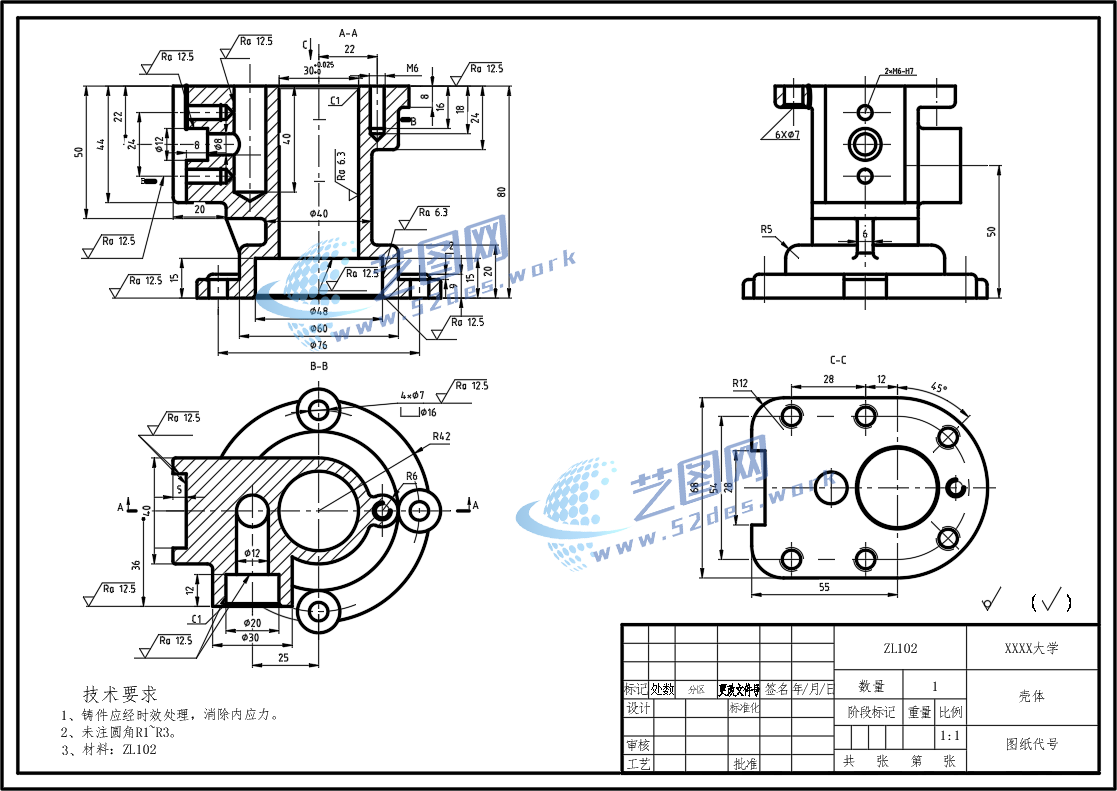

壳体夹具CAD装配图 壳体CAD零件图 壳体CAD夹具体 壳体CAD毛坯图机械加工工序卡壳体设计说明书内容

夹紧机构采用右压块侧向压紧方式，使夹紧力均匀作用于工件支撑区域，避免因夹紧位置不合理造成壳体变形。整体结构具有定位可靠、装夹快速、刚度较高等特点，适用于壳体零件上侧面的粗铣加工，可有效保证加工余量均匀，提高后续精加工的定位精度和加工效率。
