文件内容：solidworks24版三维模型、CAD图纸 solidworks24版本模型源文件，可编辑，含参数 泵盖夹具solidworks24版三维装配模型

该泵盖镗孔夹具主要由夹具体、定位支撑机构、压紧夹紧机构、镗模支架、导向镗套以及底座组成，针对泵盖类零件内孔精密加工需求进行结构设计。夹具采用以泵盖外圆、端面及安装基准面为主要定位基准，通过定位支撑元件实现工件准确定位，并结合多点压紧机构对工件进行可靠固定，限制加工过程中的移动和转动自由度，保证镗孔加工时的同轴度和位置精度。

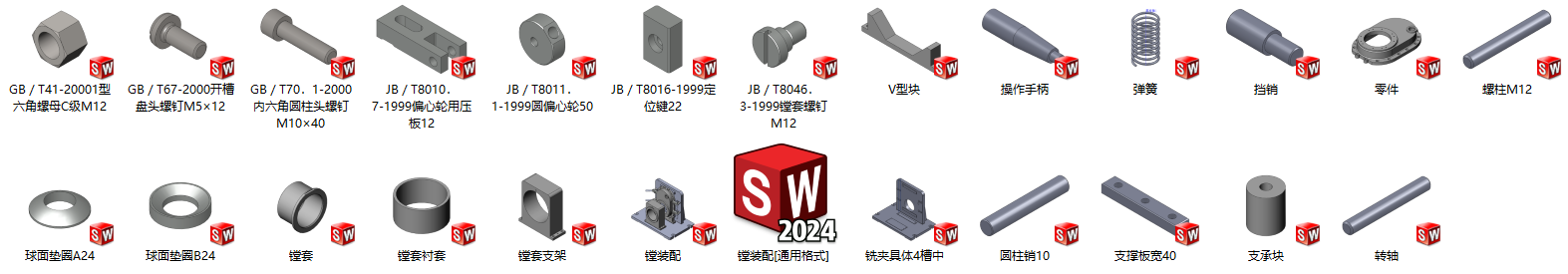

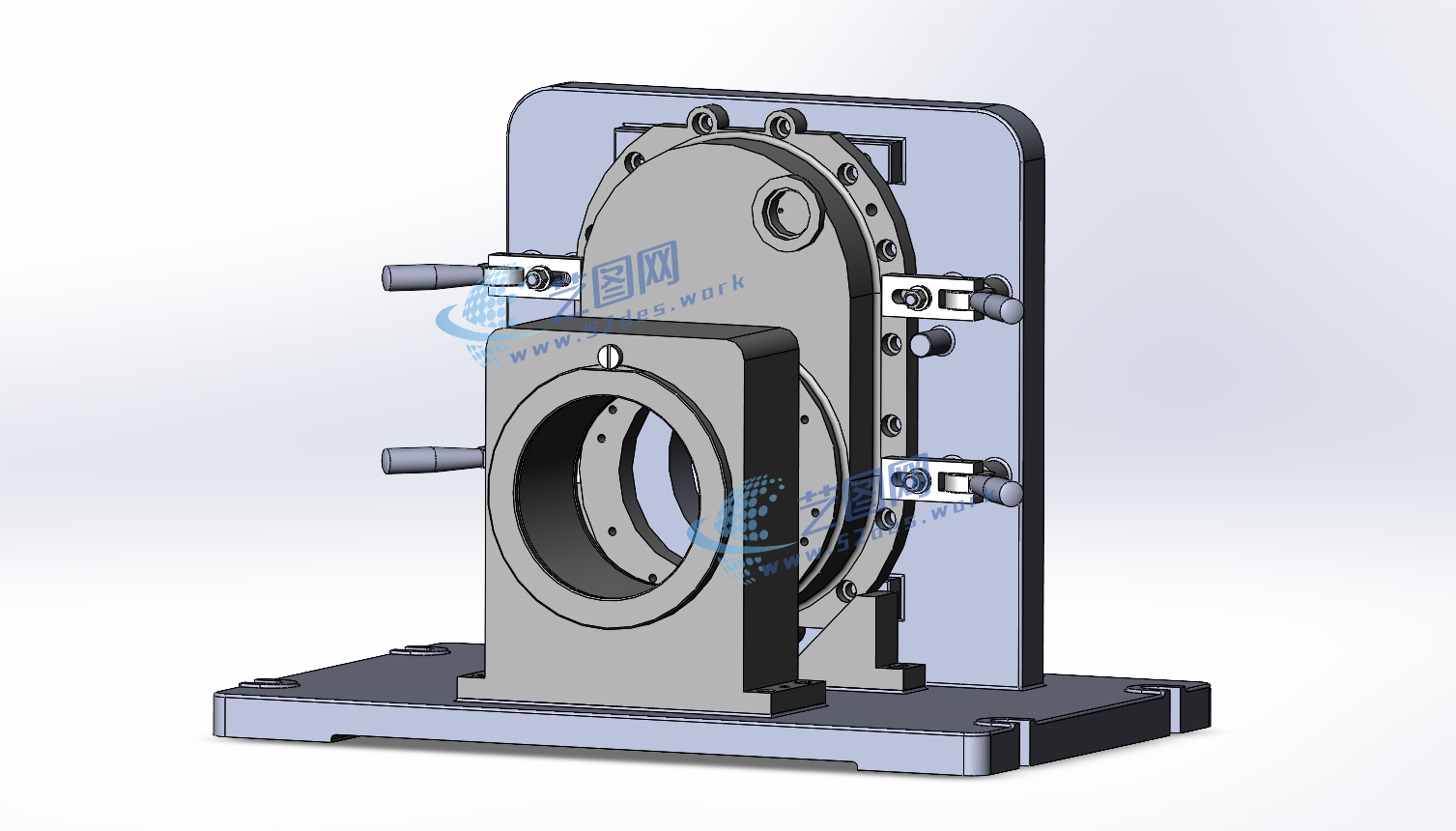

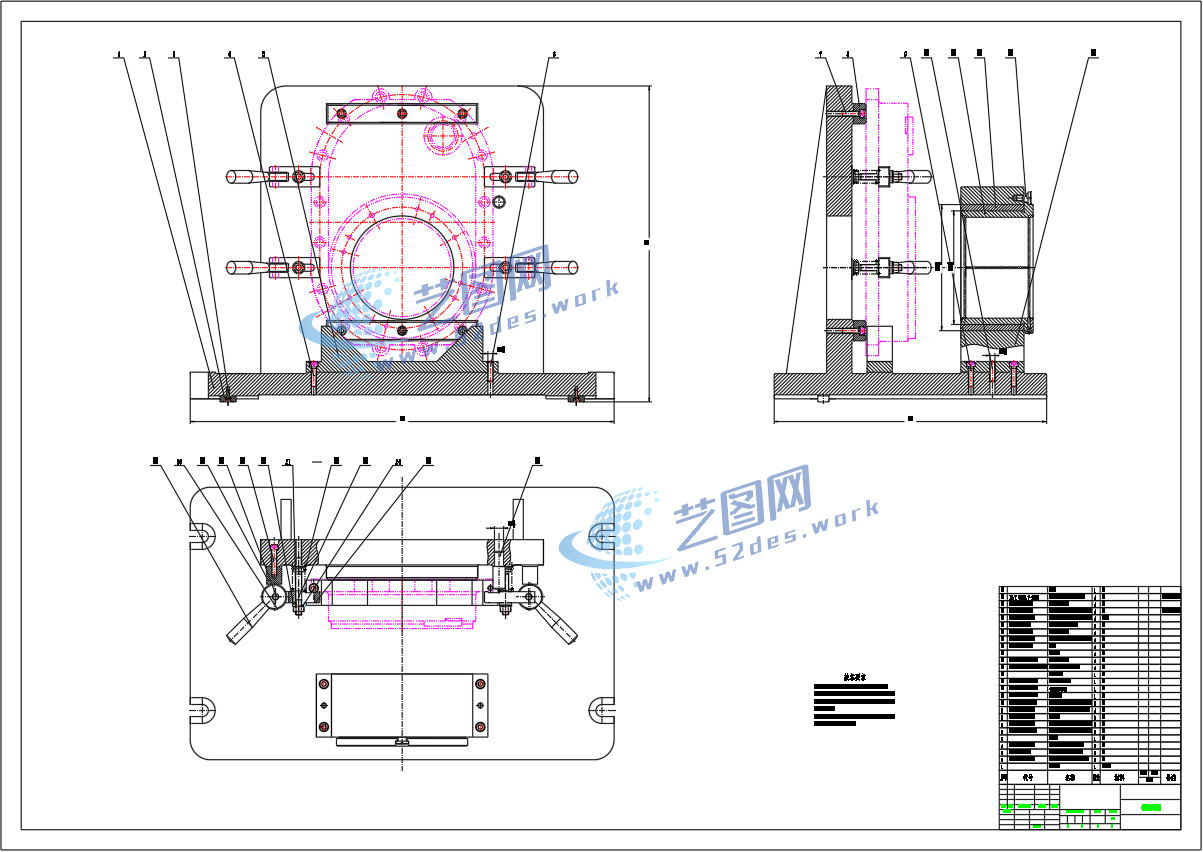

泵盖夹具CAD装配图

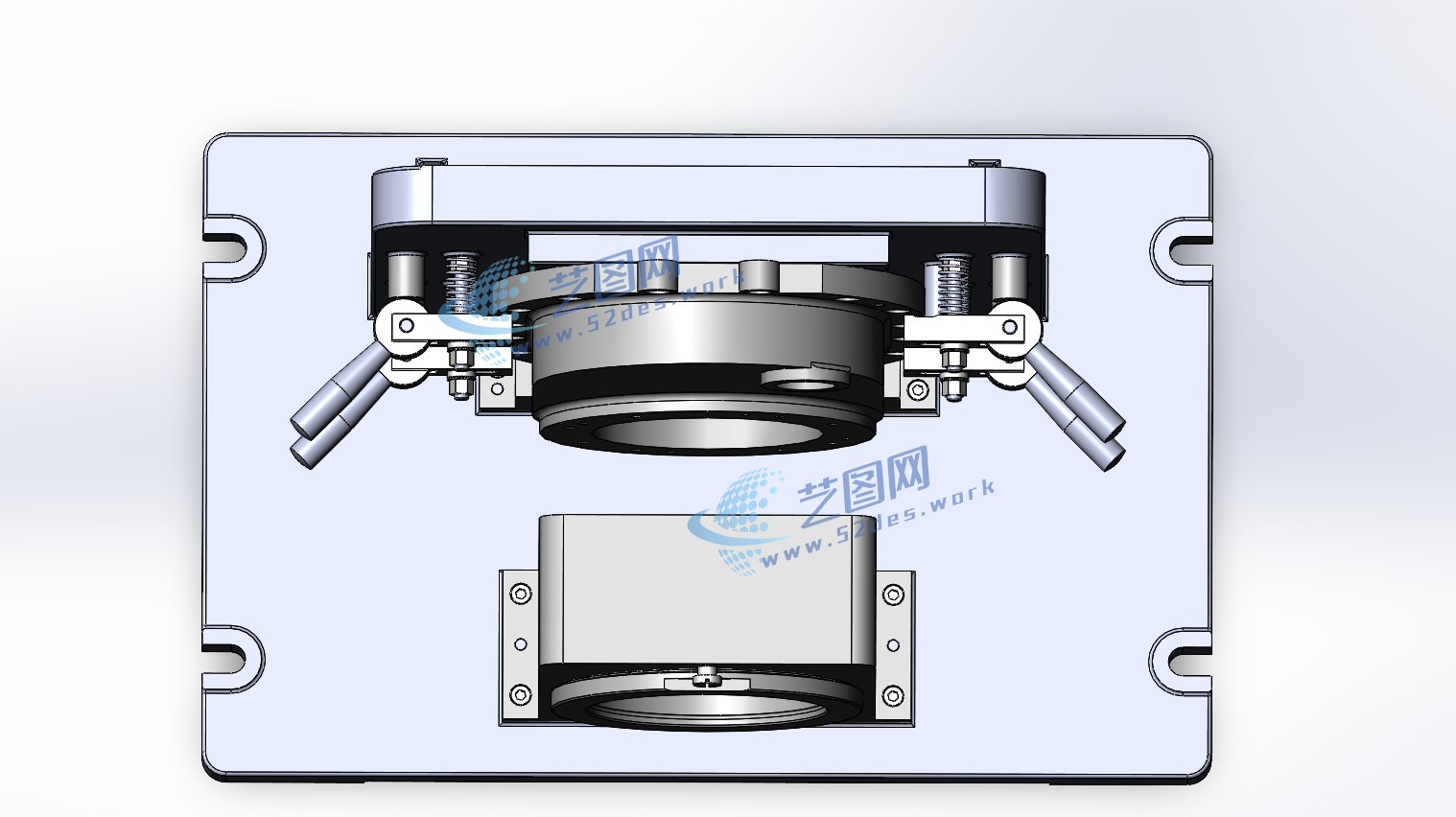

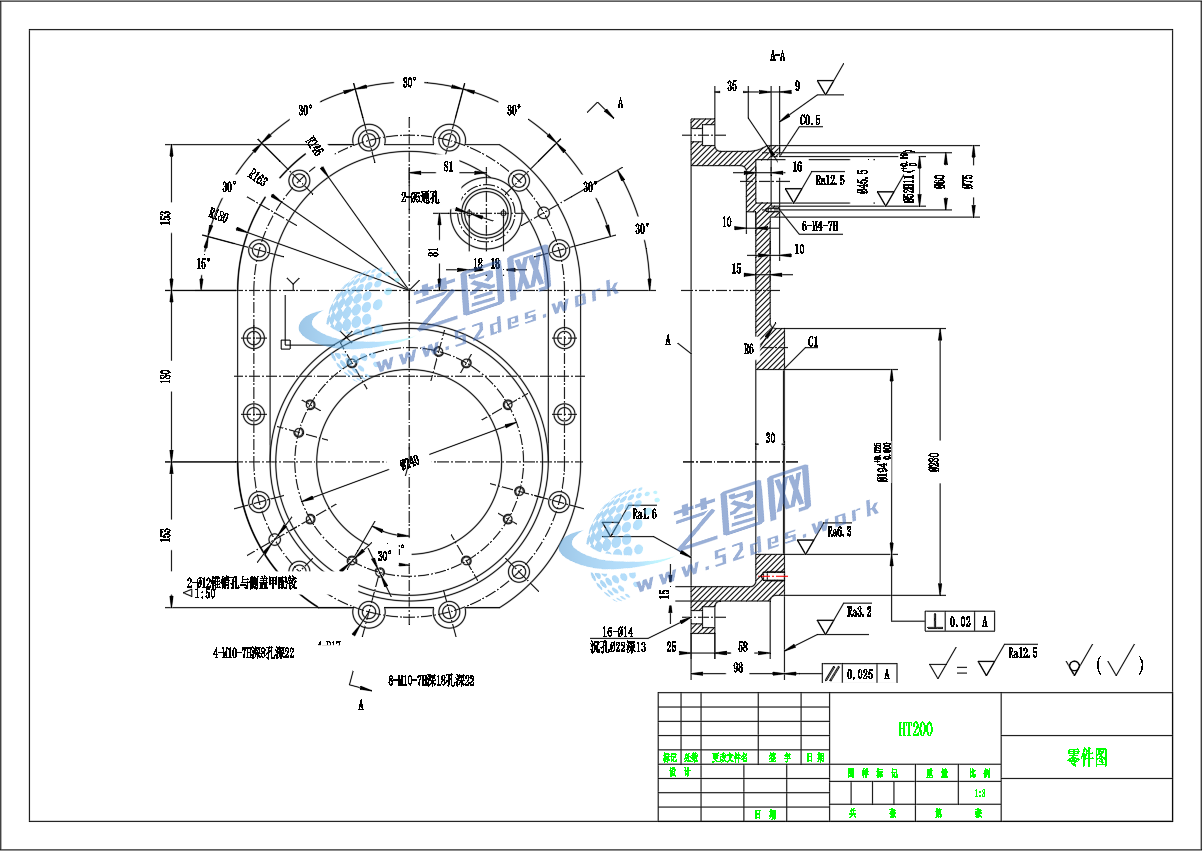

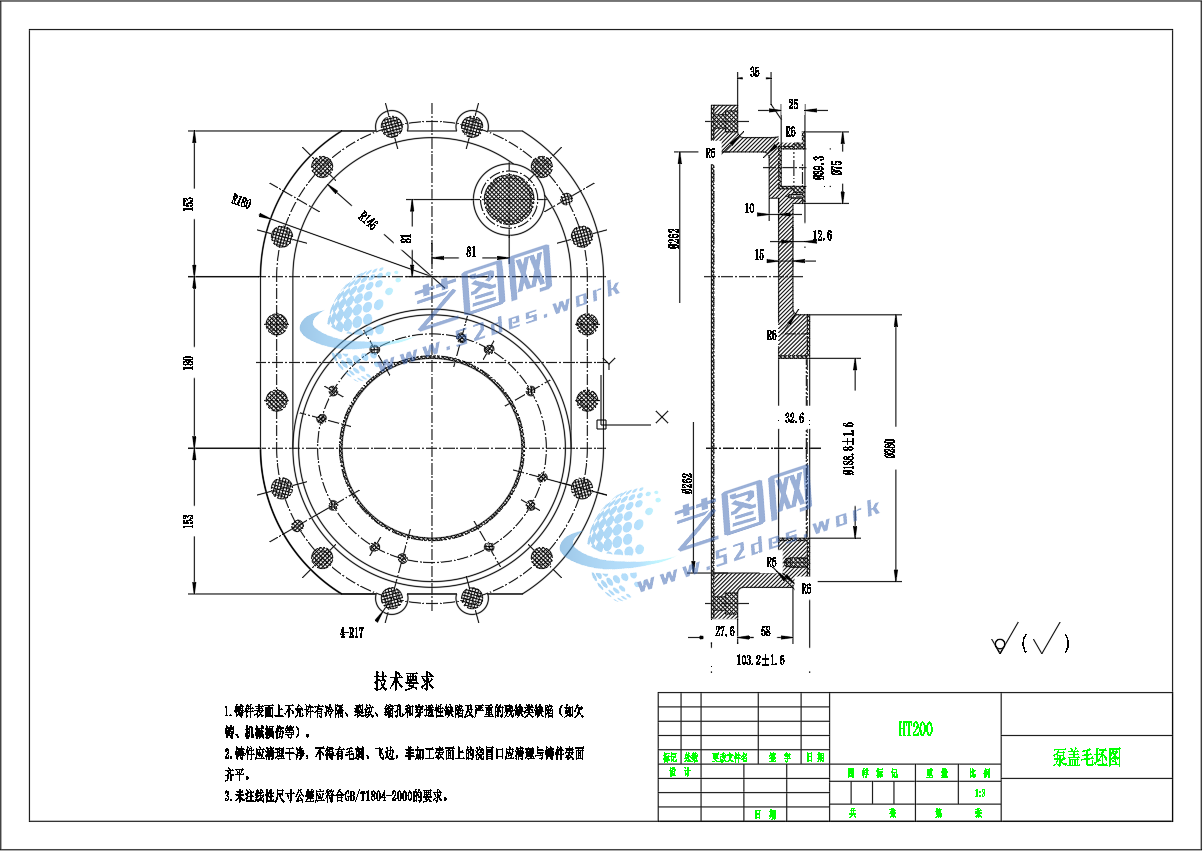

夹具整体采用高刚性框架式结构，镗模部分设置精密导向镗套，对镗刀运动轨迹进行有效约束，提高孔加工精度和表面质量。 泵盖CAD零件图 泵盖CAD夹具体 泵盖CAD毛坯图
