摆线针轮减速器SSolidWorks08版本三维模型说明书CAD图纸运动仿真C21995

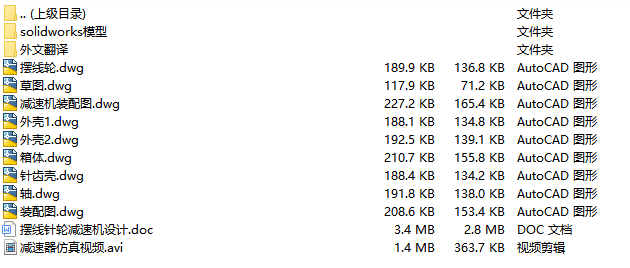

文件内容：solidworks08版三维模型、CAD图纸、设计说明书

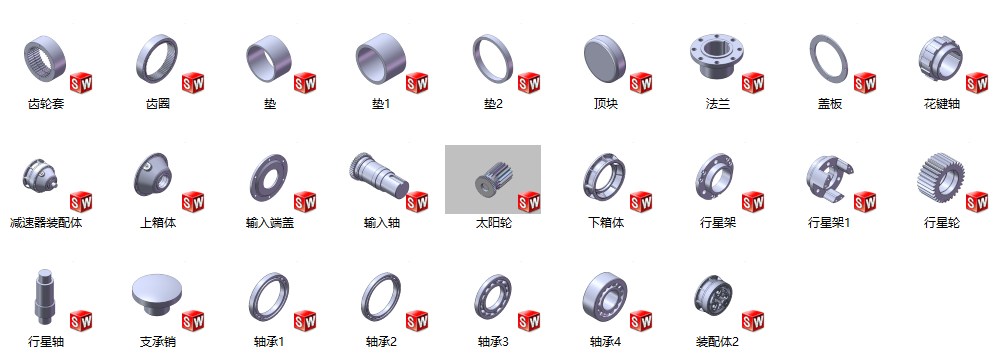

摆线针轮减速器solidworks08版本、三维模型零件预览图

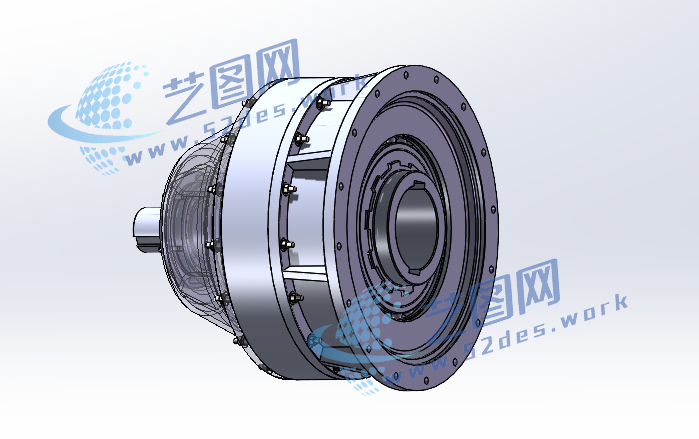

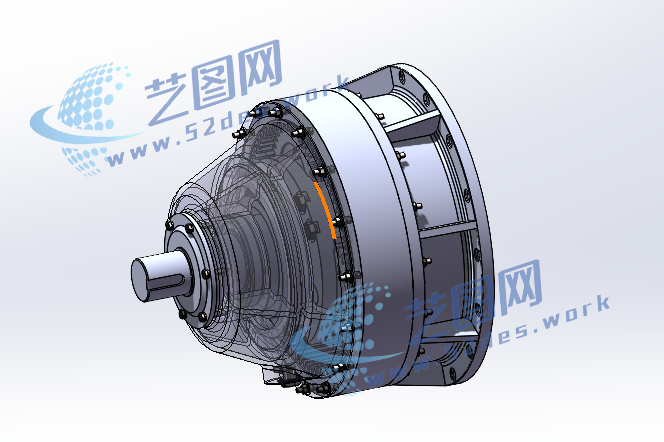

摆线针轮减速器solidworks08版本三维装配模型

本摆线针轮减速器主要用于机械传动系统中的减速与增矩，设备整体采用摆线针轮传动结构，主要由输入轴、偏心轴承、摆线轮、针齿壳、针齿销、输出机构以及箱体组成。工作时，输入轴带动偏心轴旋转，使摆线轮产生偏心运动，并通过摆线轮与针齿销之间的啮合实现减速传动，最终由输出机构输出低速大扭矩动力。该减速器具有结构紧凑、传动比大、承载能力强等特点。

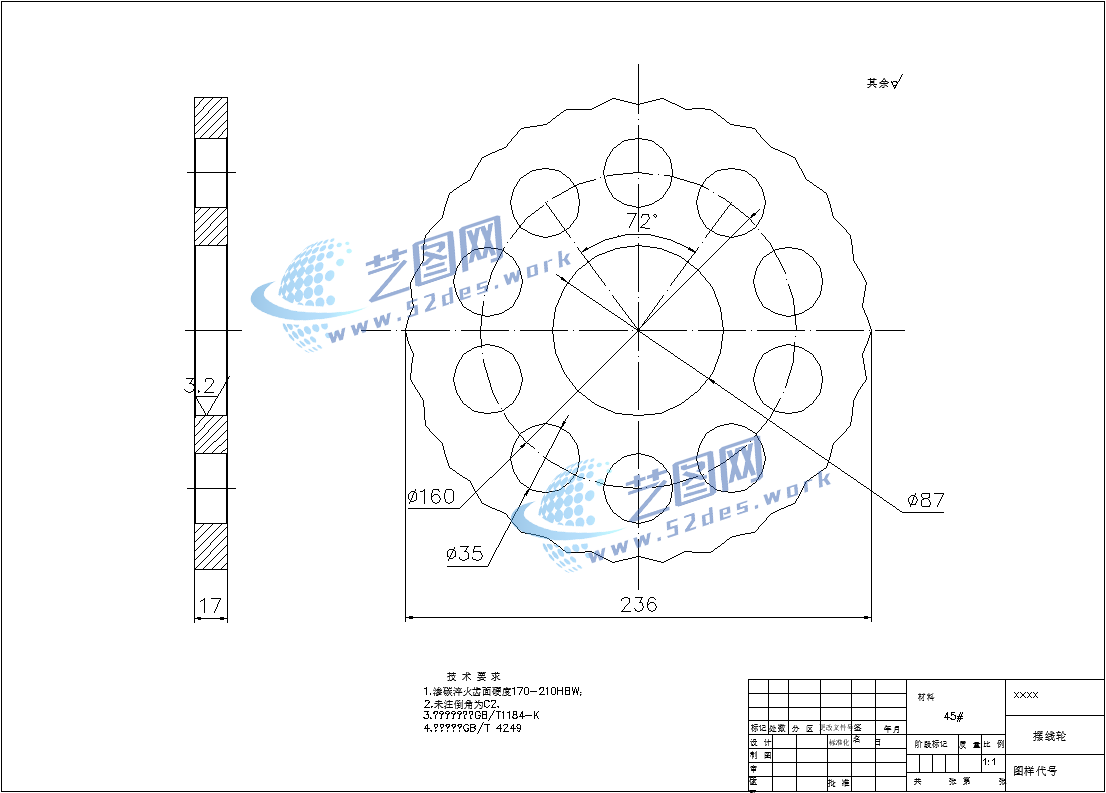

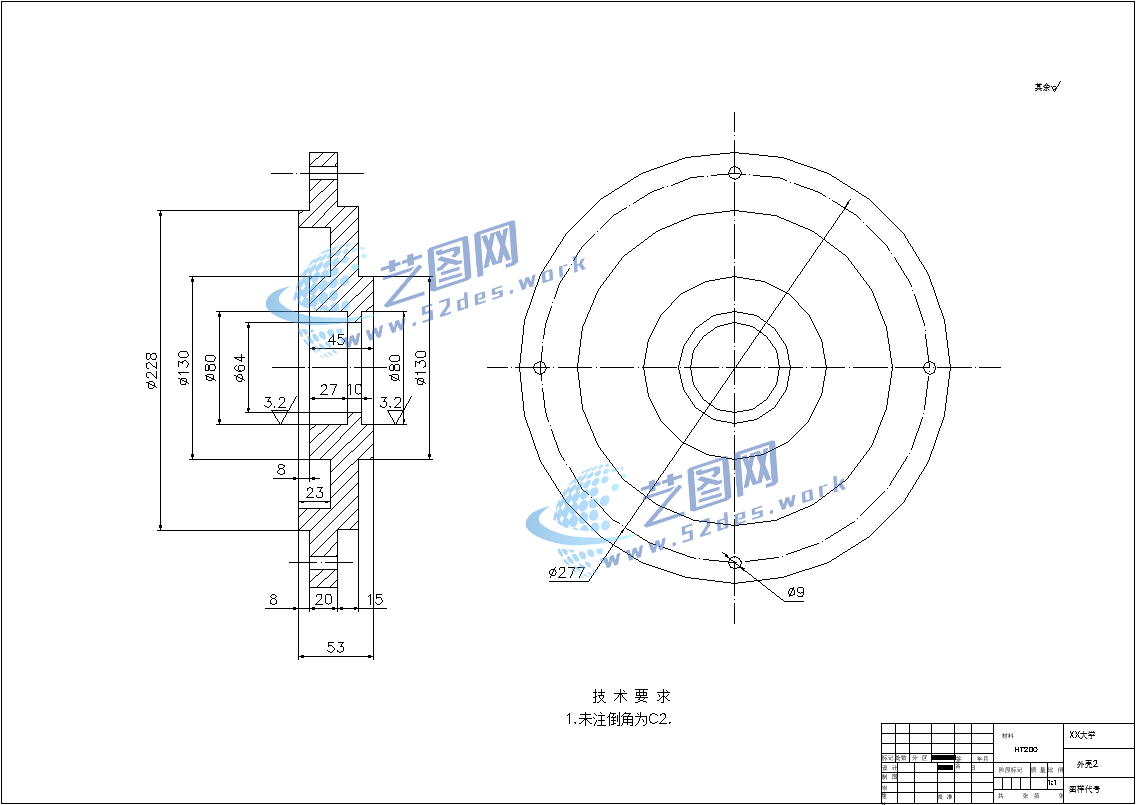

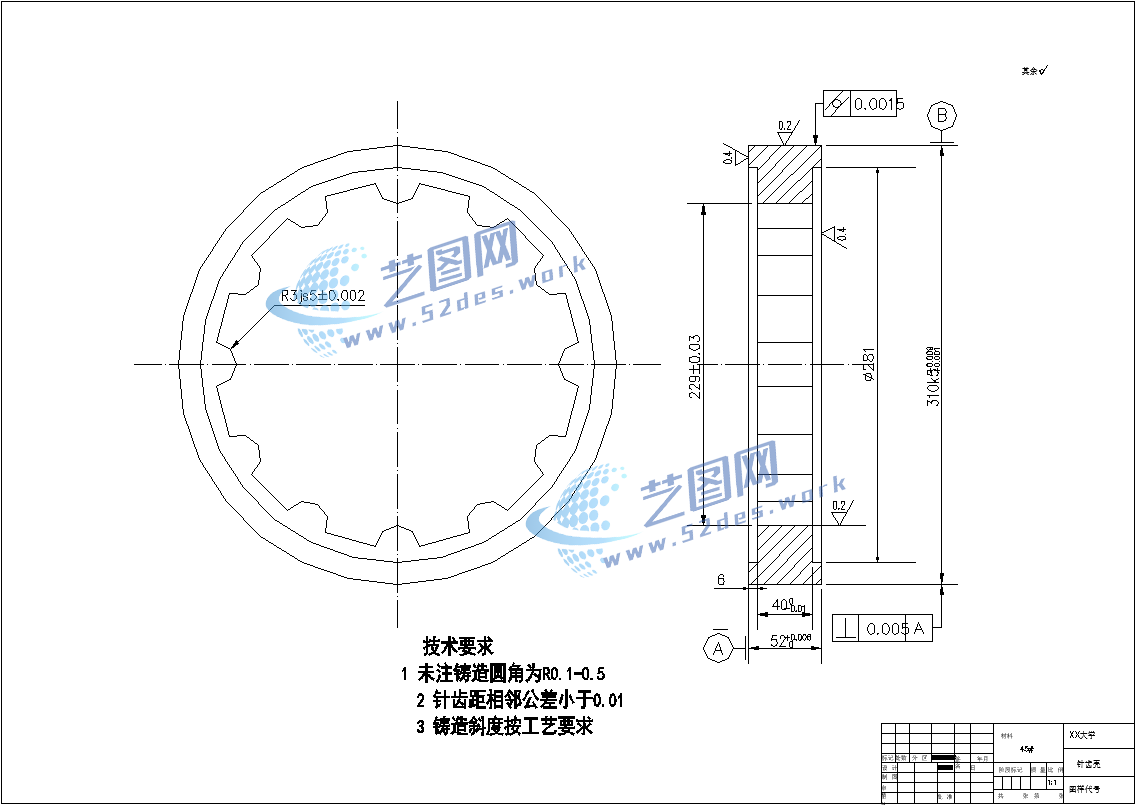

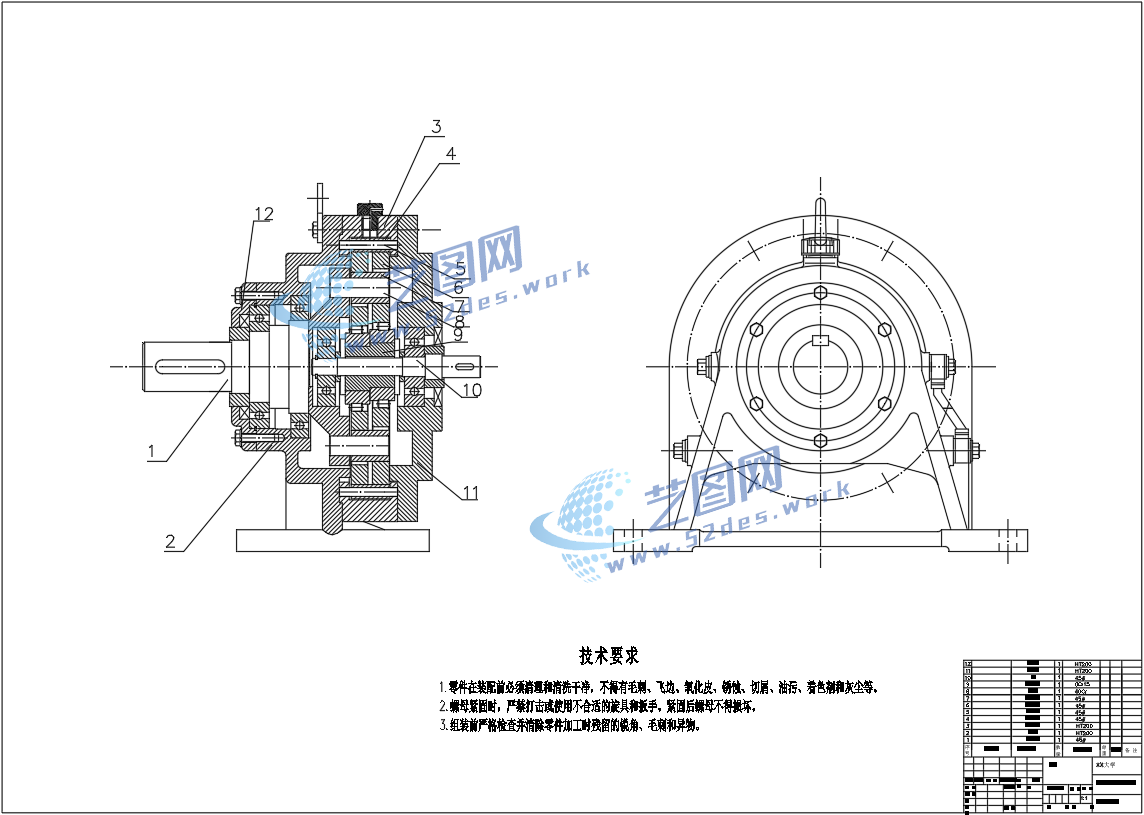

摆阵线轮CAD平面总装图

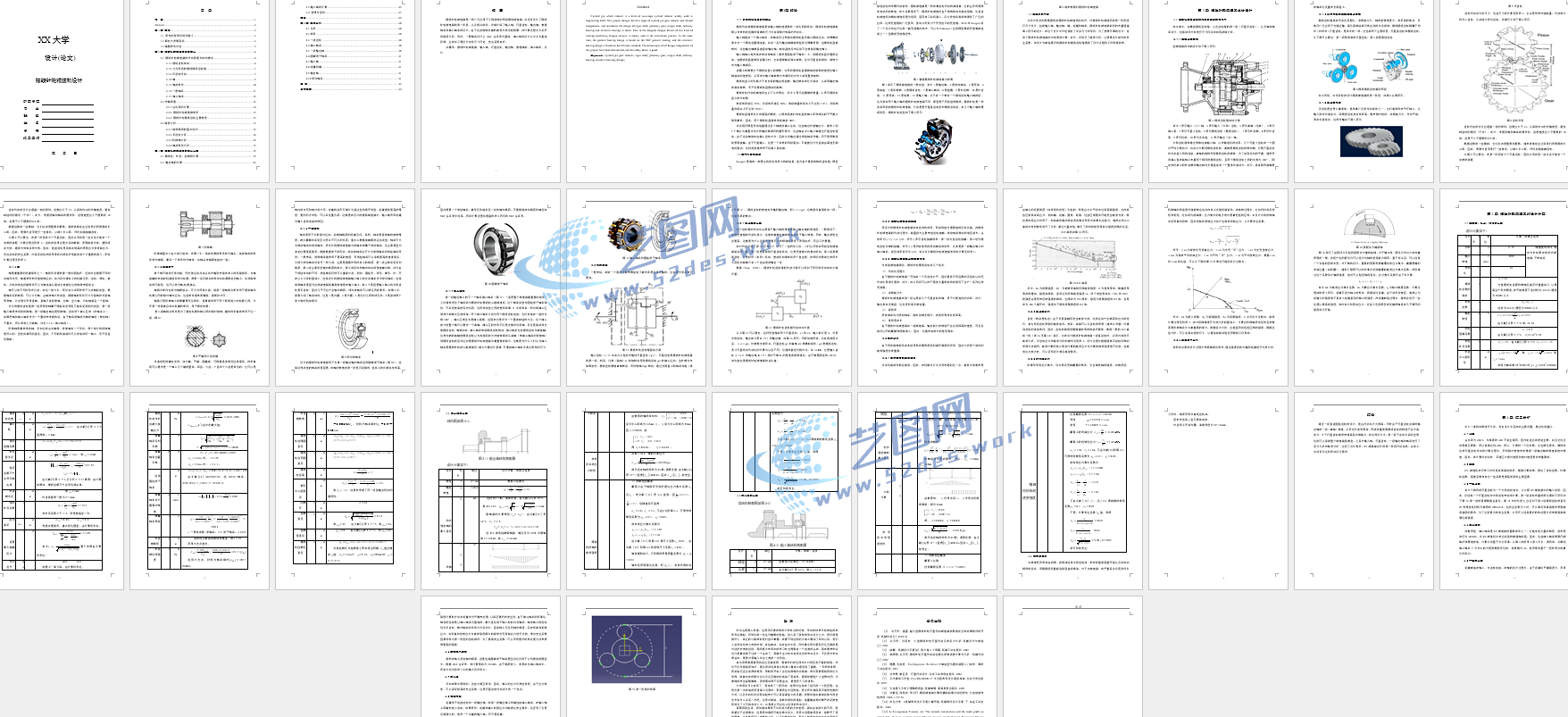

摆线针轮减速器设计说明书目录

摆线针轮减速器是一种广泛应用于工程领域的两级摆线减速器。本项目设计了摆线针轮减速器的第一阶段，以及相关部件，详细介绍了输入轴、行星齿轮、输出轴、普通轴承和偏心轴承的设计。由于这类旋转机械的疲劳失效比较频繁，在计算过程中大多采用疲劳分析。同时，一般轴承设计以SKF总目录为基础，偏心轴承设计以中文为基础标准，全部本工程设计构件尺寸已定，安全系数良好。
