托板冲裁落料冲孔复合模具设计含CAD图纸+solidworks18三维模型+说明书｜C21897

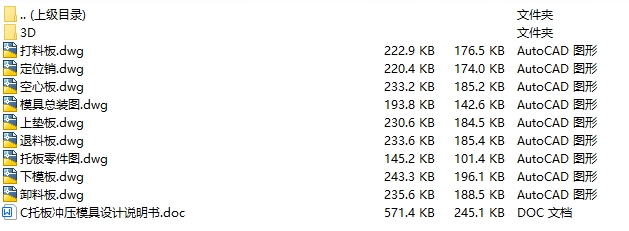

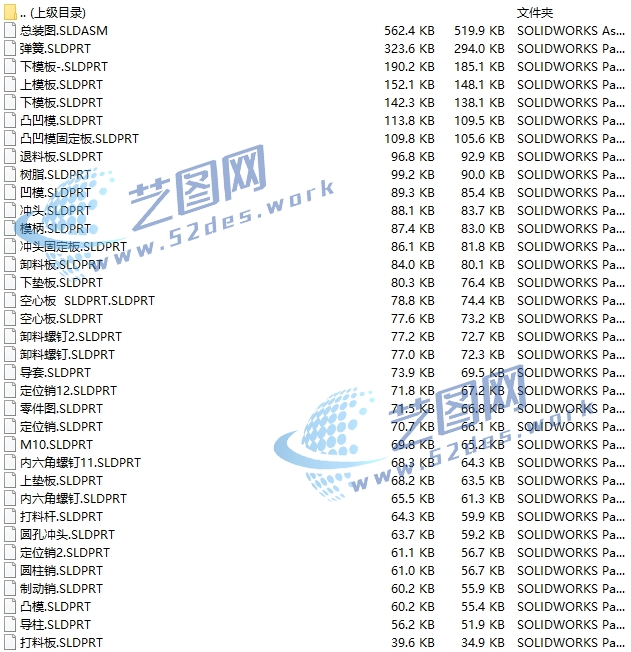

文件内容：solidworks18三维模型、CAD图纸、设计说明书

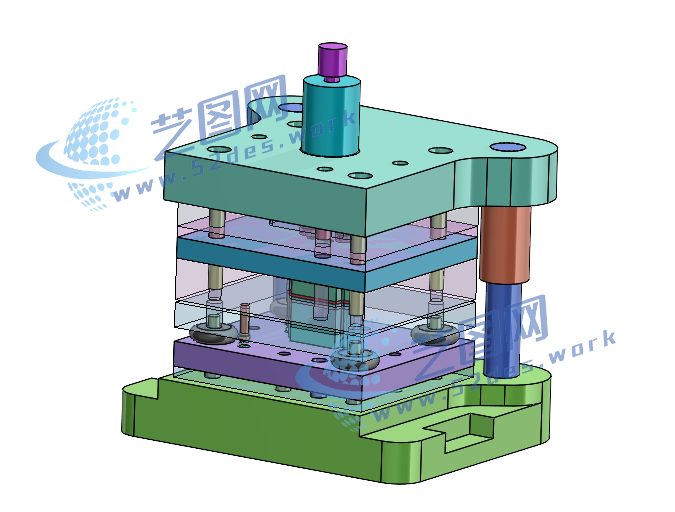

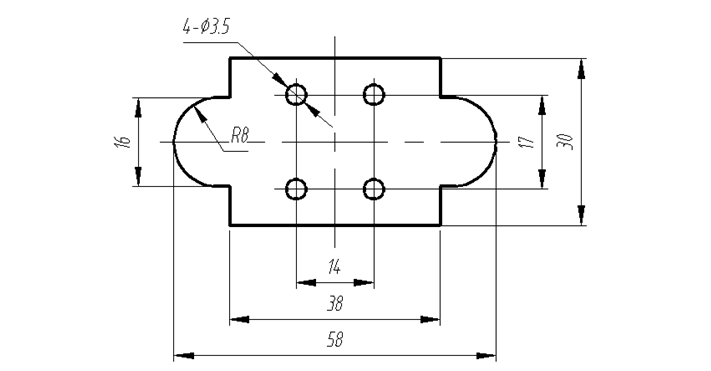

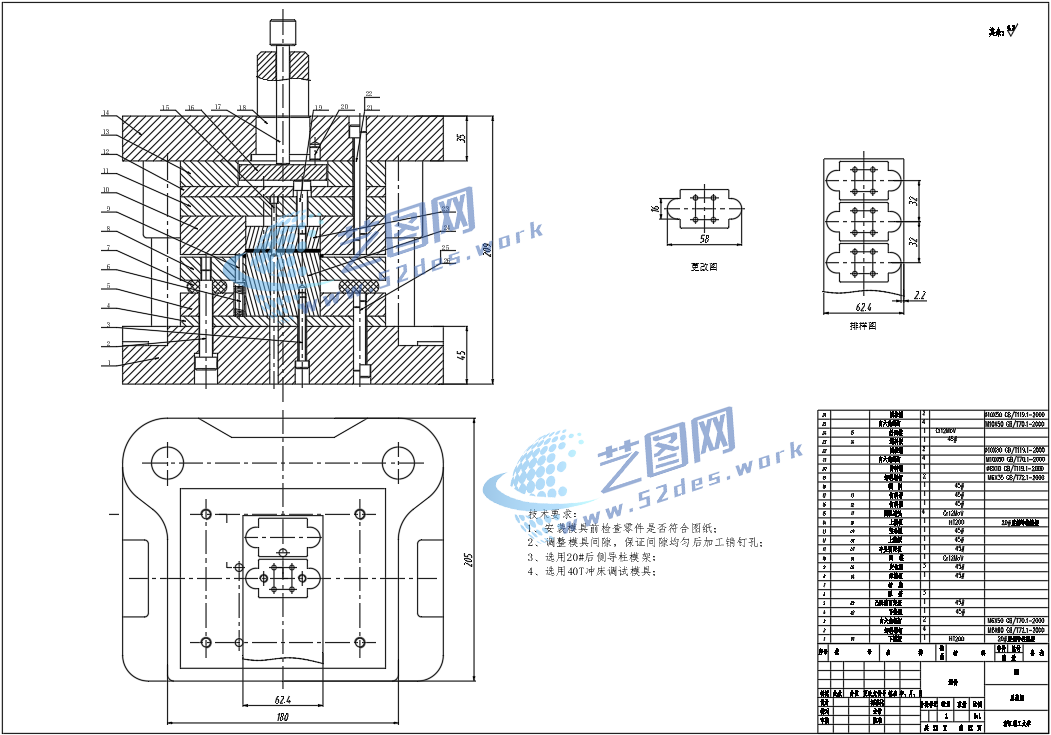

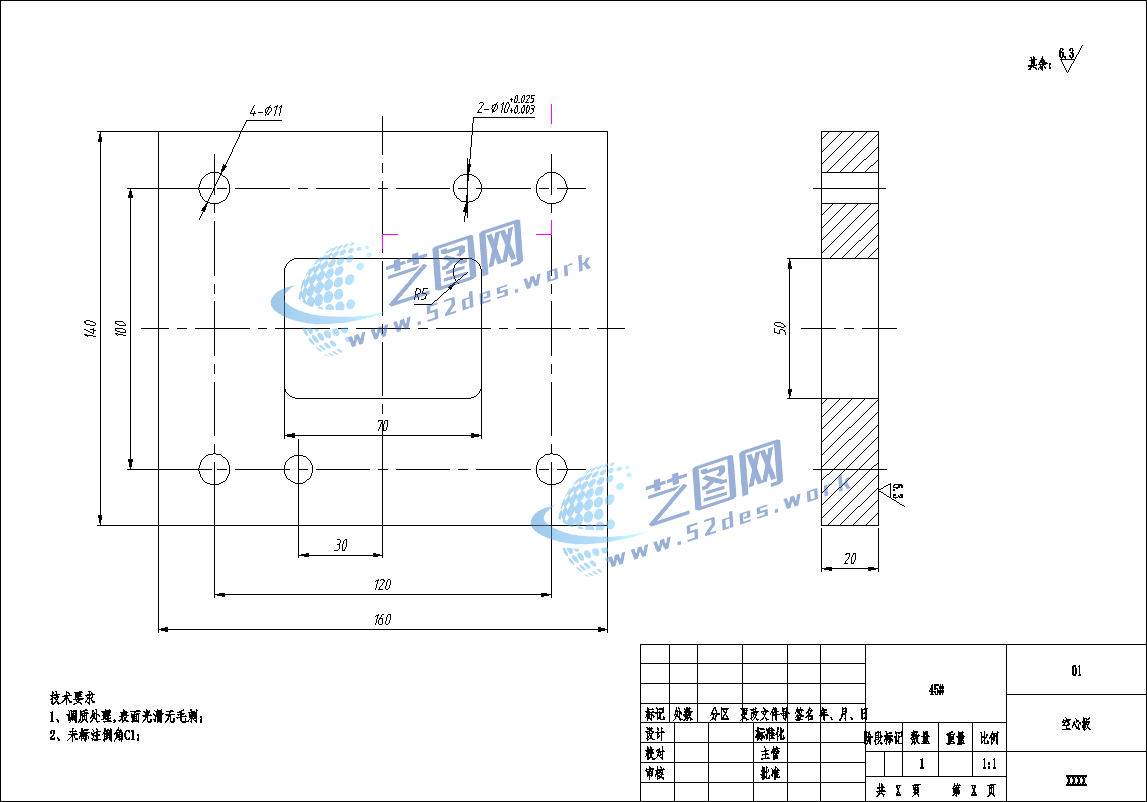

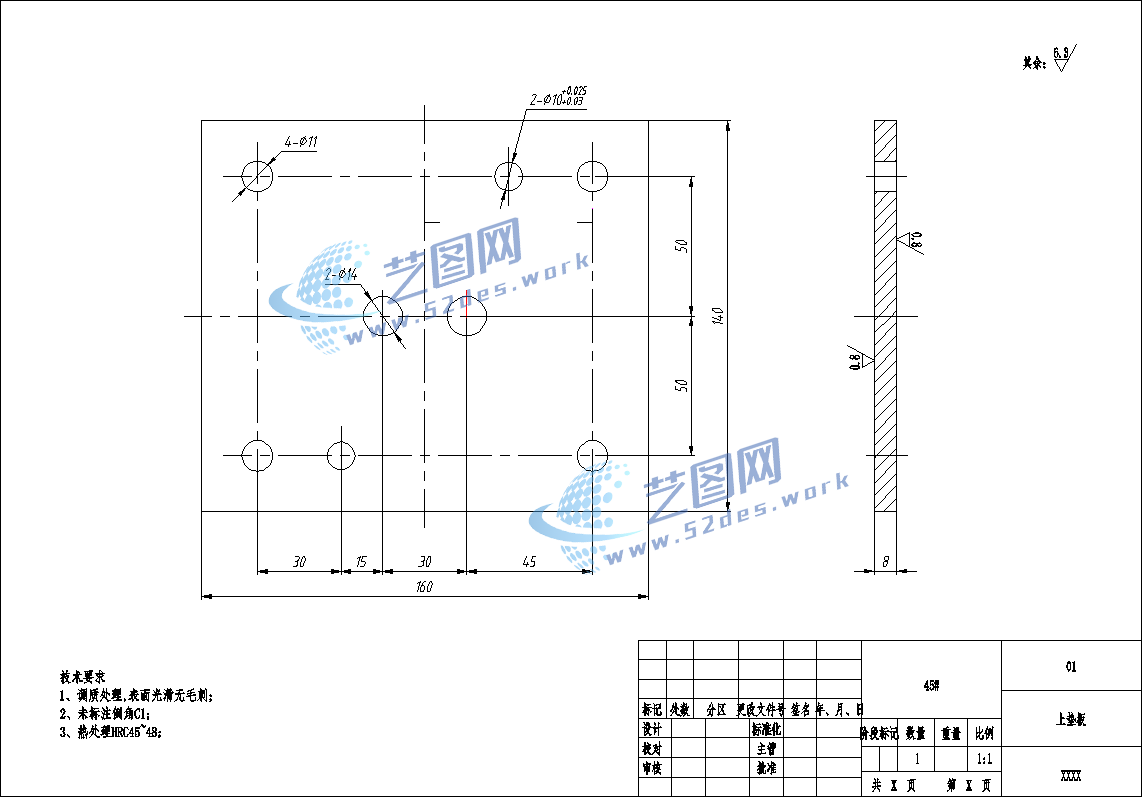

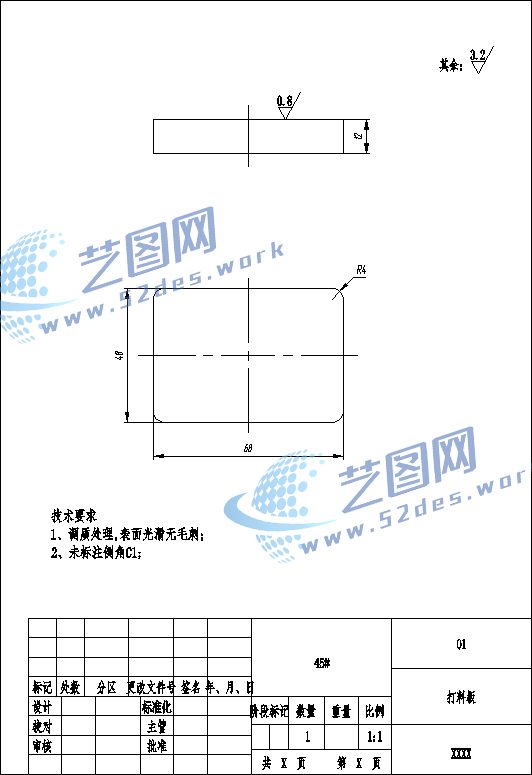

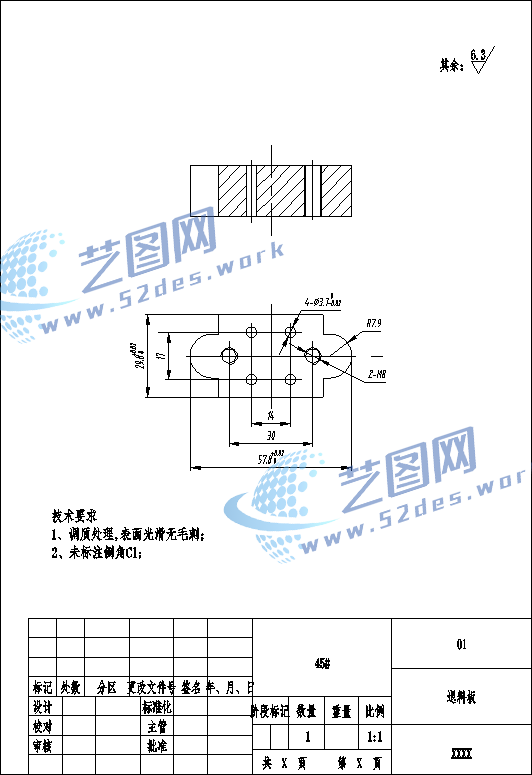

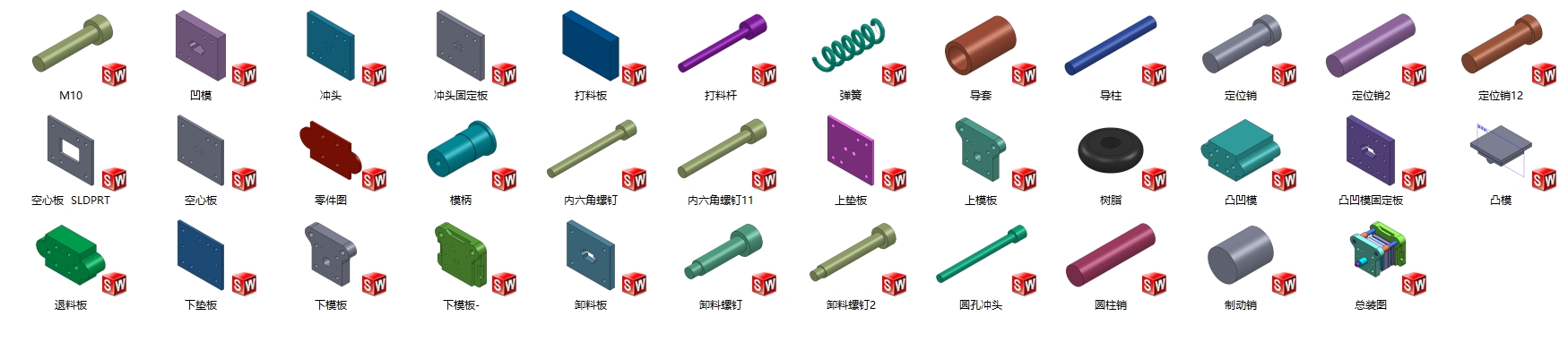

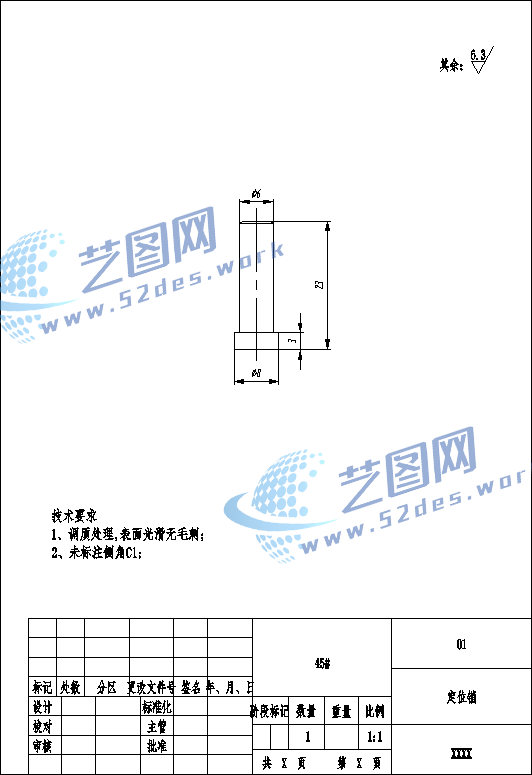

托板冲裁模具solidworks18版本、三维模型零件预览图托板冲裁模具soldworks18版本三维装配模型 CAD图纸：托板冲裁模具设计装配图 CAD图纸：零件图

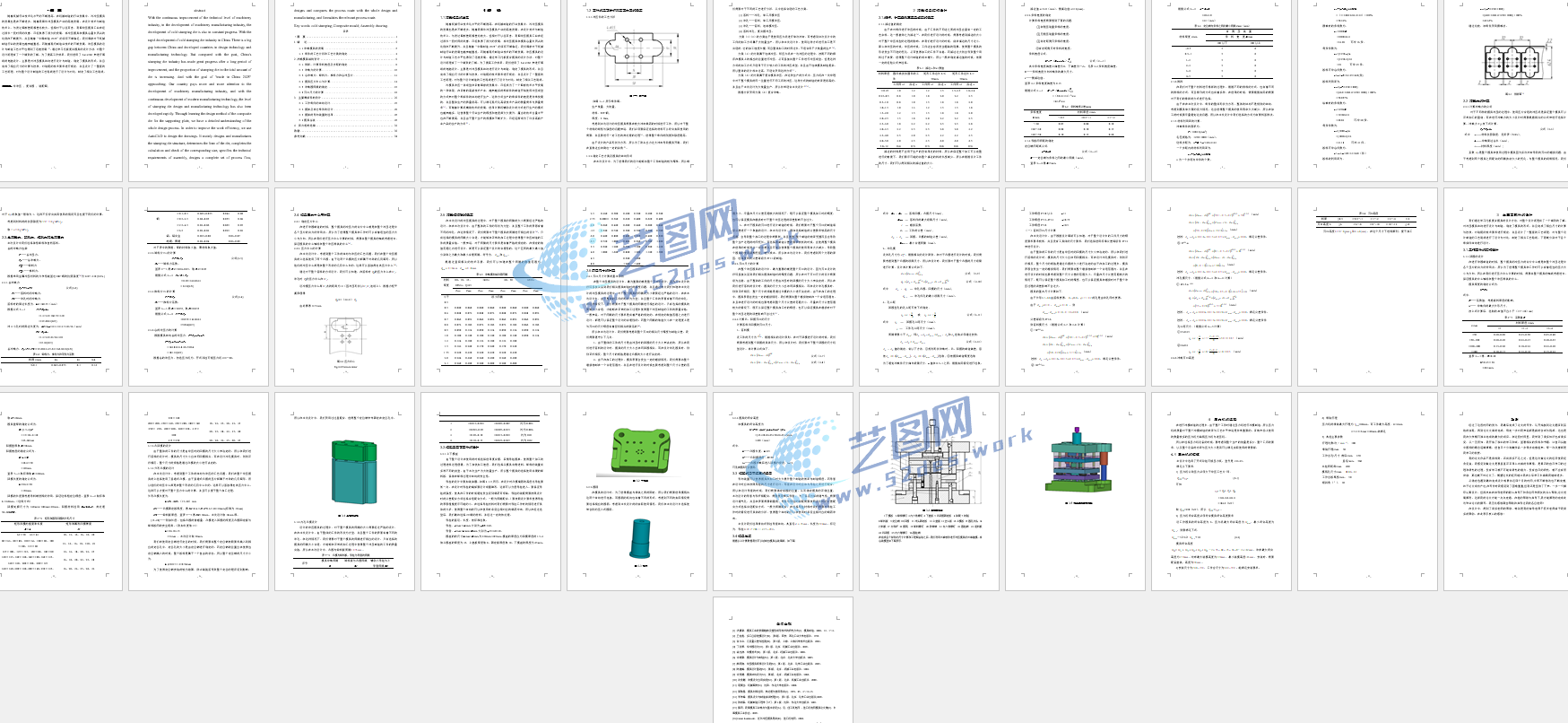

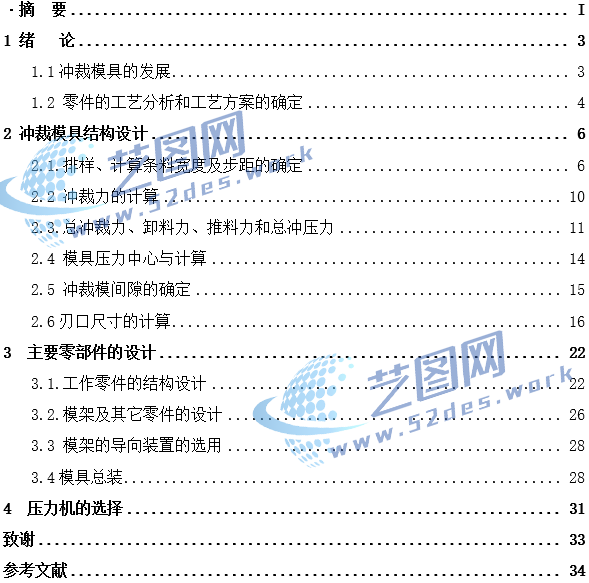

设计说明书目录

该托板冲裁落料冲孔复合模具针对板状冲压零件的批量加工需求进行设计，采用复合冲裁模结构，将落料与冲孔工序集成于同一副模具内，通过凸模、凹模、卸料板、导向机构及定位装置协同工作，实现工件一次冲压完成多工序加工。模具整体采用上下模座组合结构，合理布置冲孔凸模与落料刃口，提高加工效率，减少工序转换带来的定位误差，保证冲裁件尺寸精度和形位精度。

模具采用导柱导套精密导向结构，提高上下模运动过程中的同轴度与稳定性；通过弹性卸料机构实现冲压后的零件顺利脱离凸模，避免卡料和变形问题。模具内部结合定位销、限位结构及合理间隙设计，使板料定位可靠、冲裁间隙均匀，具有结构紧凑、运行稳定、生产效率高、维护方便等特点，适用于托板类金属冲压零件的大批量生产加工。
