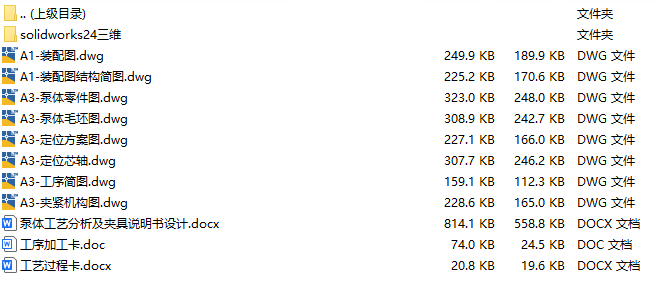

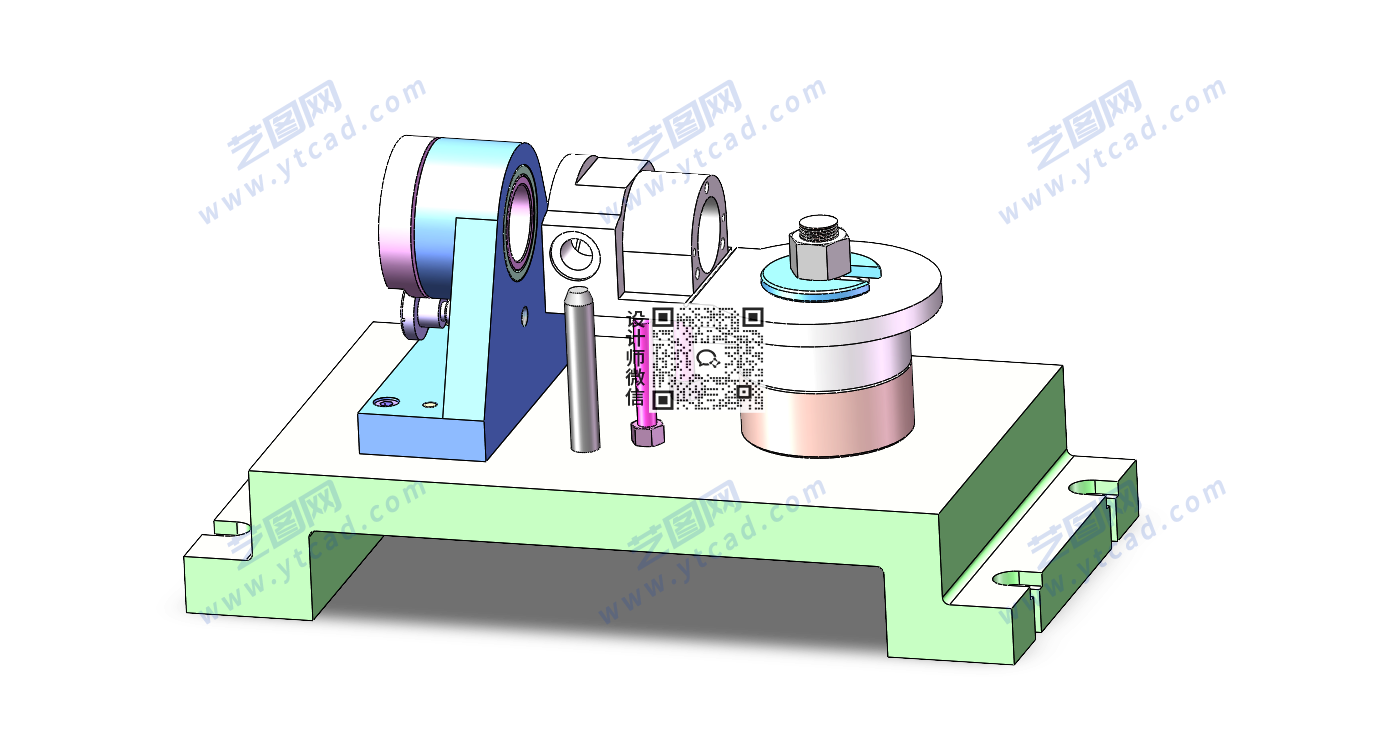

文件内容:solidworks24版三维模型、CAD图纸、工艺卡、工序卡、设计说明书、工序卡用图solidworks24版本模型源文件,可编辑,含参数 泵体夹具solidworks24版三维装配模型

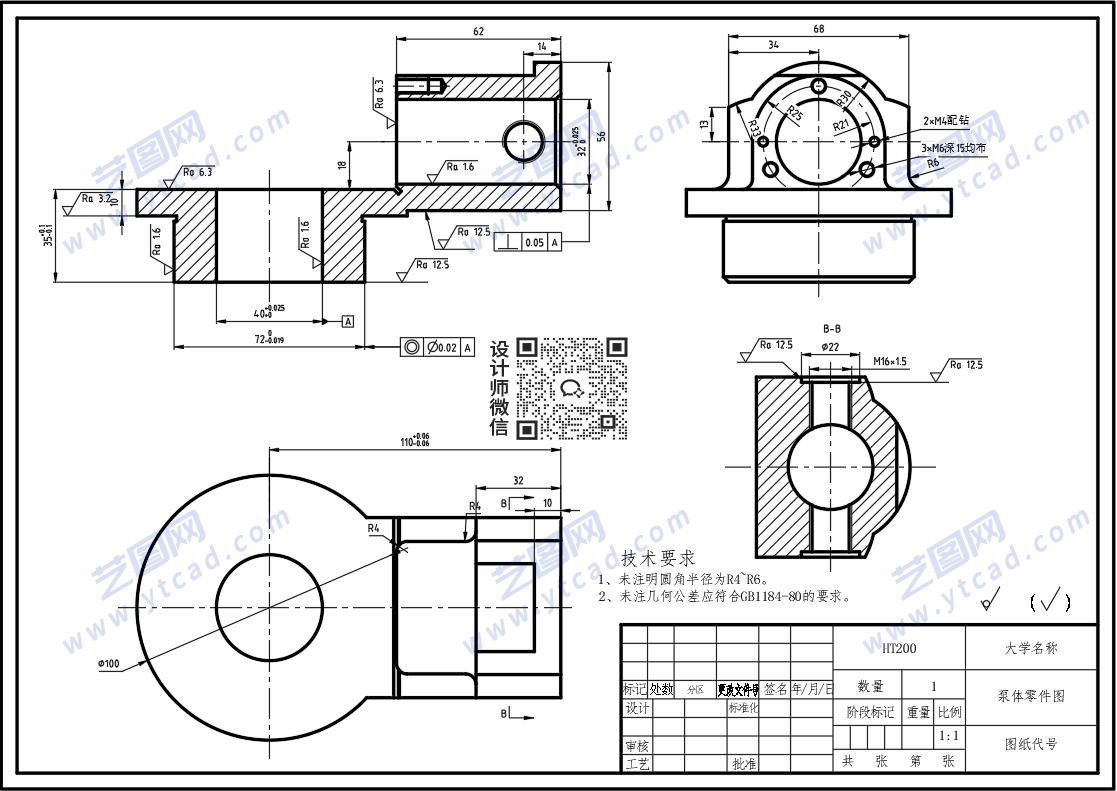

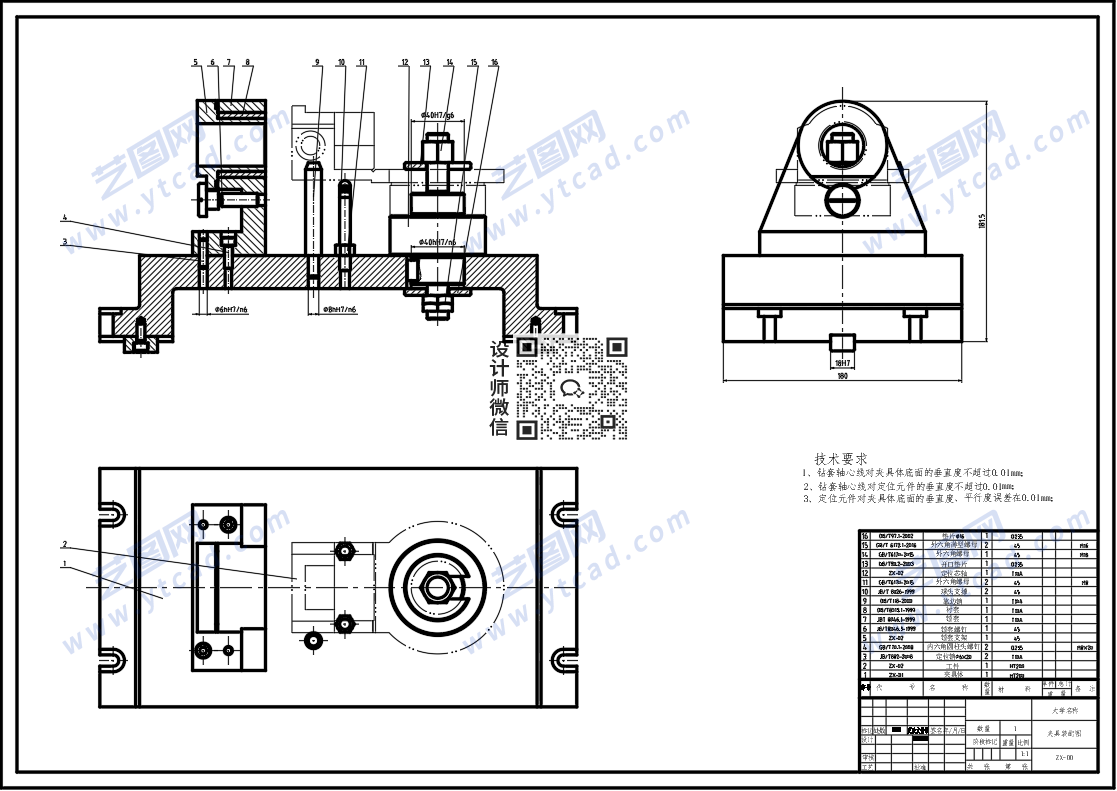

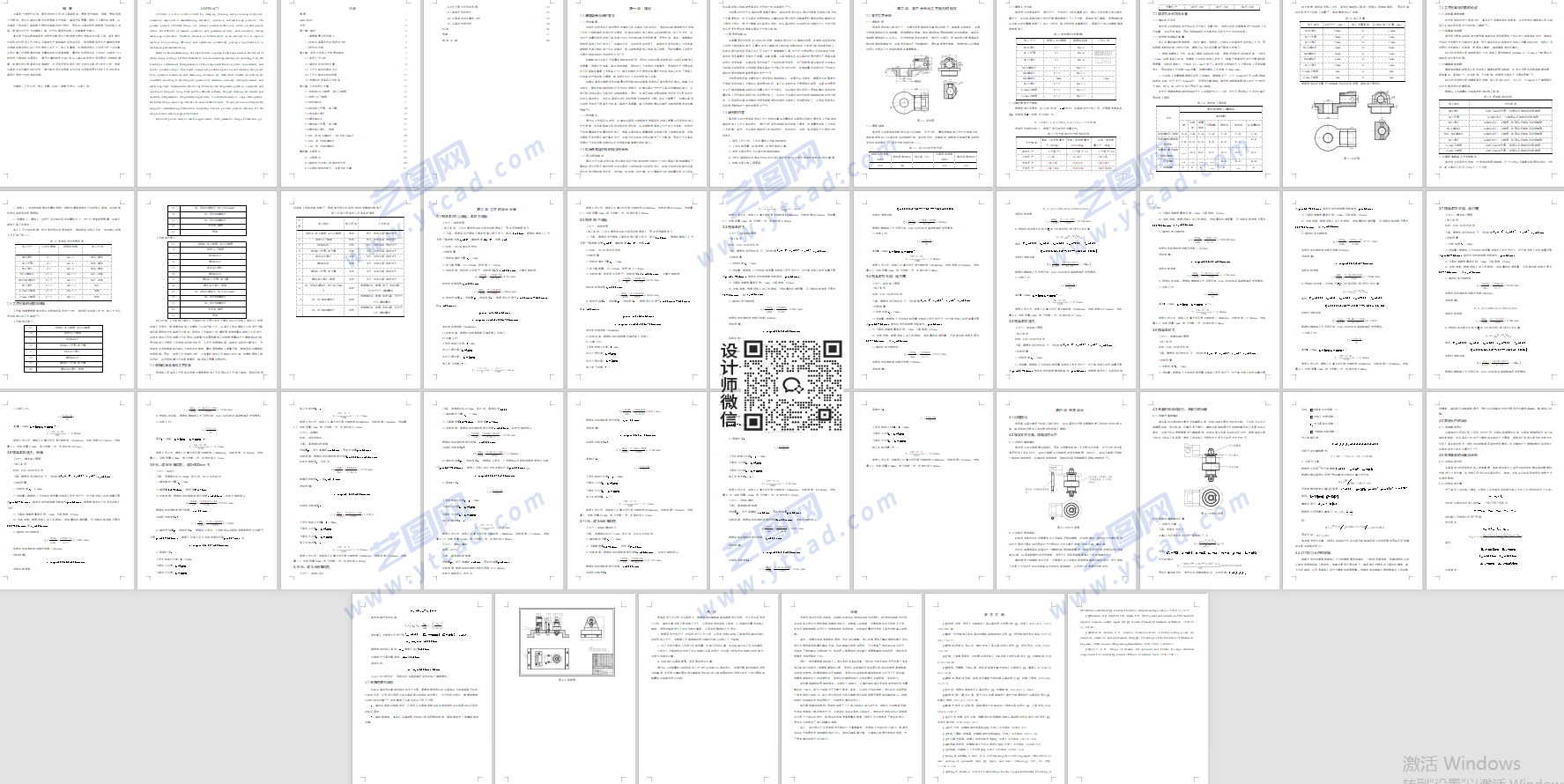

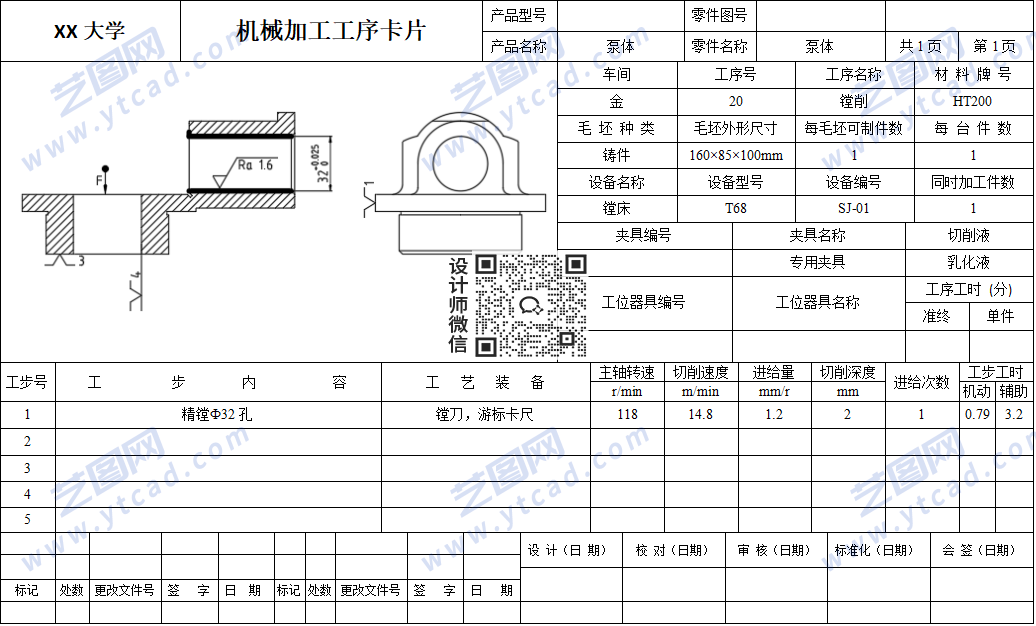

本夹具主要用于泵体零件的镗孔加工,定位部分采用定位芯轴和靠边销进行组合定位,通过定位芯轴确定工件的主要加工位置,并利用靠边销进行辅助定位,夹紧机构采用螺母与螺纹配合的方式进行夹紧,使工件在镗孔过程中保持稳定,从而保证孔的加工尺寸和位置精度。本设计可用于机械制造课程设计、机械专业毕业设计以及夹具结构设计学习参考。 泵体夹具CAD装配图 泵体CAD零件图 泵体CAD夹具体 机械加工工序卡 泵体设计说明书内容
